MPLS配置1-静态LSP配置

静态LSP简介

1.不依靠标签分发协议，而是在报文经过的每一跳设备上（包括Ingress、Transit和Egress）分别手工指定入标签、出标签等信息，建立标签转发表项，采用这种方式建立的LSP（Label Switched Path，标签交换路径），称为静态LSP。

  建立静态LSP消耗的资源比较少，但静态建立的LSP不能根据网络拓扑变化动态调整。因此，静态LSP适用于拓扑结构简单并且稳定的小型网络。

  建立静态LSP时，静态LSP经过的不同类型的节点上配置内容有所不同：

• Ingress：Ingress根据报文的目的IP地址划分FEC（Forwarding Equivalence Class，转发等价类），并为报文添加标签。因此，在Ingress上需要指定目的网段对应的出标签、LSP的下一跳或到达下一跳的出接口。Ingress查找报文的目的IP地址所属的目的网段（即查找报文所属的FEC），为报文添加该FEC对应的出标签，并将报文转发给指定的下一跳，或通过出接口转发该报文。
• Transit：Transit根据报文中携带的标签值，查找标签转发表项，用新的标签替换原有标签。因此，Transit上需要指定入标签对应的出标签、LSP的下一跳或到达下一跳的出接口。Transit接收到带有标签的报文后，将报文中的标签替换为该标签对应的出标签，并将报文转发给指定的下一跳，或通过出接口转发该报文。
• Egress：如果没有在倒数第二跳弹出标签，则Egress负责弹出报文中的标签，并对报文进行下一层转发处理。因此，Egress上需要指定入标签值。Egress接收到带有指定入标签值的报文后，弹出该标签。

  配置Ingress、Transit、Egress时，需要遵循以下原则：相邻两个LSR（Label Switching Router，标签交换路由器）之间，上游LSR的出标签值和下游LSR的入标签值必须相同。

  如果报文到达目的地址需要分别经过静态LSP和LDP LSP的转发，且静态LSP的Egress和LDP LSP的Ingress为同一台设备，则可以通过配置静态LSP和LDP LSP关联简化报文处理流程：

  在静态LSP的Egress上除指定入标签值外，同时指定报文的目的IP地址。Egress接收到带有指定入标签值的报文后，会将报文中的标签替换为目的IP地址对应LDP LSP的出标签，并将报文转发给LDP LSP的下一跳。

建立静态LSP配置举例

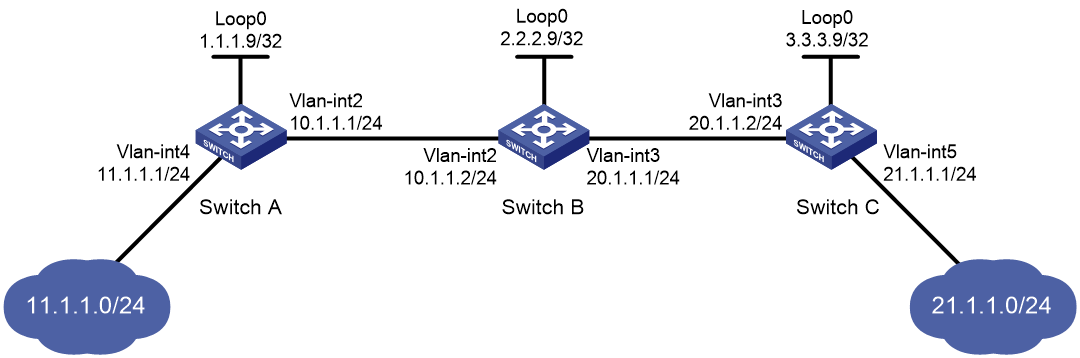

1.组网需求



 2.配置思路

   手工指定静态LSP的标签时，需要遵循以下原则：

• 一条LSP上，上游LSR出标签的值与下游LSR入标签的值相同。
• LSP是一条单向路径，因此需要在数据传输的两个方向上分别配置一条静态LSP。
• 配置静态LSP时，只要求在Ingress节点和Egress节点上存在到达FEC目的地址的路由，Transit节点上不需要存在到达FEC目的地址的路由。因此，无需配置路由协议保证交换机之间路由可达，只需在Ingress节点上配置到达FEC目的地址的静态路由即可。

3.配置步骤

  1） 创建VLAN，配置各接口的IP地址，包括Loopback接口地址。

  2）在Ingress上配置到达FEC目的地址的静态路由

# 在Switch A上配置到达21.1.1.0/24网段的静态路由。
[SwitchA] ip route-static 21.1.1.0 24 10.1.1.2

# 在Switch C上配置到达11.1.1.0/24网段的静态路由。
[SwitchC] ip route-static 11.1.1.0 255.255.255.0 20.1.1.1

  3）开启MPLS功能

# 配置Switch A

[SwitchA] mpls lsr-id 1.1.1.9
[SwitchA] interface vlan-interface 2
[SwitchA-Vlan-interface2] mpls enable

# 配置Switch B
[SwitchB] mpls lsr-id 2.2.2.9
[SwitchB] interface vlan-interface 2
[SwitchB-Vlan-interface2] mpls enable
[SwitchB-Vlan-interface2] quit
[SwitchB] interface vlan-interface 3
[SwitchB-Vlan-interface3] mpls enable

# 配置Switch C
[SwitchC] mpls lsr-id 3.3.3.9
[SwitchC] interface vlan-interface 3
[SwitchC-Vlan-interface3] mpls enable

  4） 创建从Switch A到Switch C的静态LSP

# 配置Ingress Switch A
[SwitchA] static-lsp ingress AtoC destination 21.1.1.0 24 nexthop 10.1.1.2 out-label 30

# 配置Transit Switch B
[SwitchB] static-lsp transit AtoC in-label 30 nexthop 20.1.1.2 out-label 50

# 配置Egress Switch C
[SwitchC] static-lsp egress AtoC in-label 50

5）创建从Switch C到Switch A的静态LSP

# 配置Ingress Switch C
[SwitchC] static-lsp ingress CtoA destination 11.1.1.0 24 nexthop 20.1.1.1 out-label 40

# 配置Transit Switch B
[SwitchB] static-lsp transit CtoA in-label 40 nexthop 10.1.1.1 out-label 70

# 配置Egress Switch A
[SwitchA] static-lsp egress CtoA in-label 70

4.配置验证

  配置完成后，可以在各交换机上通过display mpls static-lsp命令查看静态LSP的信息
