使用MAT分析内存泄漏（二）八周年重印版

本文自发表以来，已数百万阅读量，仅百度可查的转载达200+篇，早在2013年就有人留言说图片无法显示。此次重印，主要修正了图片，调整了版面，旨在延续经典。

前言

在使用MAT分析内存泄漏（一）八周年重印版中，我介绍了内存泄漏的前因后果。在本文中，将介绍MAT如何根据heap dump分析泄漏根源。由于测试范例可能过于简单，很容易找出问题，但我期待借此举一反三。

一开始不得不说说ClassLoader，本质上，它的工作就是把磁盘上的类文件读入内存，然后调用java.lang.ClassLoader.defineClass方法告诉系统把内存镜像处理成合法的字节码。Java提供了抽象类ClassLoader，所有用户自定义类装载器都实例化自ClassLoader的子类。system class loader在没有指定装载器的情况下默认装载用户类，在Sun Java 1.5中既sun.misc.Launcher$AppClassLoader。更详细的内容请参看下面的资料。

准备heap dump

请看下面的Pilot类，没啥特殊的。

package org.rosenjiang.bo;
public class Pilot{
<span class="n">String</span> <span class="n">name</span><span class="o">;</span>
<span class="kt">int</span> <span class="n">age</span><span class="o">;</span>

<span class="kd">public</span> <span class="nf">Pilot</span><span class="o">(</span><span class="n">String</span> <span class="n">a</span><span class="o">,</span> <span class="kt">int</span> <span class="n">b</span><span class="o">){</span>
    <span class="n">name</span> <span class="o">=</span> <span class="n">a</span><span class="o">;</span>
    <span class="n">age</span> <span class="o">=</span> <span class="n">b</span><span class="o">;</span>
<span class="o">}</span>

}

然后再看OOMHeapTest类，它是如何撑破heap dump的。

package org.rosenjiang.test;
import java.util.Date;

import java.util.HashMap;

import java.util.Map;

import org.rosenjiang.bo.Pilot;
public class OOMHeapTest {

public static void main(String[] args){

oom();

}
<span class="kd">private</span> <span class="kd">static</span> <span class="kt">void</span> <span class="nf">oom</span><span class="o">(){</span>
    <span class="n">Map</span><span class="o">&lt;</span><span class="n">String</span><span class="o">,</span> <span class="n">Pilot</span><span class="o">&gt;</span> <span class="n">map</span> <span class="o">=</span> <span class="k">new</span> <span class="n">HashMap</span><span class="o">&lt;</span><span class="n">String</span><span class="o">,</span> <span class="n">Pilot</span><span class="o">&gt;();</span>
    <span class="n">Object</span><span class="o">[]</span> <span class="n">array</span> <span class="o">=</span> <span class="k">new</span> <span class="n">Object</span><span class="o">[</span><span class="n">1000000</span><span class="o">];</span>
    <span class="k">for</span><span class="o">(</span><span class="kt">int</span> <span class="n">i</span><span class="o">=</span><span class="n">0</span><span class="o">;</span> <span class="n">i</span><span class="o">&lt;</span><span class="n">1000000</span><span class="o">;</span> <span class="n">i</span><span class="o">++){</span>
        <span class="n">String</span> <span class="n">d</span> <span class="o">=</span> <span class="k">new</span> <span class="n">Date</span><span class="o">().</span><span class="na">toString</span><span class="o">();</span>
        <span class="n">Pilot</span> <span class="n">p</span> <span class="o">=</span> <span class="k">new</span> <span class="n">Pilot</span><span class="o">(</span><span class="n">d</span><span class="o">,</span> <span class="n">i</span><span class="o">);</span>
        <span class="n">map</span><span class="o">.</span><span class="na">put</span><span class="o">(</span><span class="n">i</span><span class="o">+</span><span class="s">&quot;rosen jiang&quot;</span><span class="o">,</span> <span class="n">p</span><span class="o">);</span>
        <span class="n">array</span><span class="o">[</span><span class="n">i</span><span class="o">]=</span><span class="n">p</span><span class="o">;</span>
    <span class="o">}</span>
<span class="o">}</span>

}

是的，上面构造了很多的Pilot类实例，向数组和map中放。由于是Strong Ref，GC自然不会回收这些对象，一直放在heap中直到溢出。当然在运行前，先要在Eclipse中配置VM参数-XX:+HeapDumpOnOutOfMemoryError。好了，一会儿功夫内存溢出，控制台打出如下信息。

java.lang.OutOfMemoryError: Java heap space

Dumping heap to java_pid3600.hprof

Heap dump file created [78233961 bytes in 1.995 secs]

Exception in thread "main" java.lang.OutOfMemoryError: Java heap space

java_pid3600.hprof既是heap dump，可以在OOMHeapTest类所在的工程根目录下找到。

MAT安装

话分两头说，有了heap dump还得安装MAT。可以在http://www.eclipse.org/mat/downloads.php选择合适的方式安装。安装完成后切换到Memory Analyzer视图。在Eclipse的左上角有Open Heap Dump按钮，按照刚才说的路径找到java_pid3600.hprof文件并打开。解析hprof文件会花些时间，然后会弹出向导，直接Finish即可。稍后会看到下图所示的界面。

MAT工具分析了heap dump后在界面上非常直观的展示了一个饼图，该图深色区域被怀疑有内存泄漏，可以发现整个heap才64M内存，深色区域就占了99.5%。接下来是一个简短的描述，告诉我们main线程占用了大量内存，并且明确指出system class loader加载的"java.lang.Thread"实例有内存聚集，并建议用关键字"java.lang.Thread"进行检查。所以，MAT通过简单的两句话就说明了问题所在，就算使用者没什么处理内存问题的经验。在下面还有一个"Details"链接，在点开之前不妨考虑一个问题：为何对象实例会聚集在内存中，为何存活（而未被GC）？是的——Strong Ref，那么再走近一些吧。

点击了"Details"链接之后，除了在上一页看到的描述外，还有Shortest Paths To the Accumulation Point和Accumulated Objects部分，这里说明了从GC root到聚集点的最短路径，以及完整的reference chain。观察Accumulated Objects部分，java.util.HashMap和java.lang.Object[1000000]实例的retained heap(size)最大，在上一篇文章中我们知道retained heap代表从该类实例沿着reference chain往下所能收集到的其他类实例的shallow heap(size)总和，所以明显类实例都聚集在HashMap和Object数组中了。这里我们发现一个有趣的现象，既Object数组的shallow heap和retained heap竟然一样，通过Shallow and retained sizes一文可知，数组的shallow heap和一般对象（非数组）不同，依赖于数组的长度和里面的元素的类型，对数组求shallow heap，也就是求数组集合内所有对象的shallow heap之和。好，再来看org.rosenjiang.bo.Pilot对象实例的shallow heap为何是16，因为对象头是8字节，成员变量int是4字节、String引用是4字节，故总共16字节。

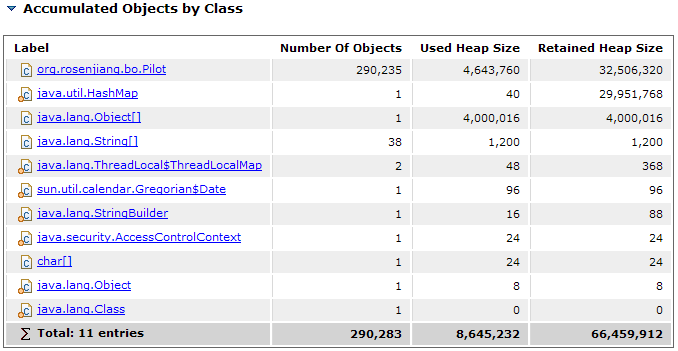

接着往下看，来到了Accumulated Objects by Class区域，顾名思义，这里能找到被聚集的对象实例的类名。org.rosenjiang.bo.Pilot类上头条了，被实例化了290,325次，再返回去看程序，我承认是故意这么干的。还有很多有用的报告可用来协助分析问题，只是本文中的例子太简单，也用不上。以后如有用到，一定撰文详细叙述。

又是perm gen

我们在上一篇文章中知道，perm gen是个异类，里面存储了类和方法数据（与class loader有关）以及interned strings（字符串驻留）。在heap dump中没有包含太多的perm gen信息。那么我们就用这些少量的信息来解决问题吧。

看下面的代码，利用interned strings把perm gen撑破了。

package org.rosenjiang.test;
public class OOMPermTest {

public static void main(String[] args){

oom();

}
<span class="kd">private</span> <span class="kd">static</span> <span class="kt">void</span> <span class="nf">oom</span><span class="o">(){</span>
    <span class="n">Object</span><span class="o">[]</span> <span class="n">array</span> <span class="o">=</span> <span class="k">new</span> <span class="n">Object</span><span class="o">[</span><span class="n">10000000</span><span class="o">];</span>
    <span class="k">for</span><span class="o">(</span><span class="kt">int</span> <span class="n">i</span><span class="o">=</span><span class="n">0</span><span class="o">;</span> <span class="n">i</span><span class="o">&lt;</span><span class="n">10000000</span><span class="o">;</span> <span class="n">i</span><span class="o">++){</span>
        <span class="n">String</span> <span class="n">d</span> <span class="o">=</span> <span class="n">String</span><span class="o">.</span><span class="na">valueOf</span><span class="o">(</span><span class="n">i</span><span class="o">).</span><span class="na">intern</span><span class="o">();</span>
        <span class="n">array</span><span class="o">[</span><span class="n">i</span><span class="o">]=</span><span class="n">d</span><span class="o">;</span>
    <span class="o">}</span>
<span class="o">}</span>

}

控制台打印如下的信息，然后把java_pid1824.hprof文件导入到MAT。其实在MAT里，看到的状况应该和“OutOfMemoryError: Java heap space”差不多（用了数组），因为heap dump并没有包含interned strings方面的任何信息。只是在这里需要强调，使用intern()方法的时候应该多加注意。

java.lang.OutOfMemoryError: PermGen space

Dumping heap to java_pid1824.hprof

Heap dump file created [121273334 bytes in 2.845 secs]

Exception in thread "main" java.lang.OutOfMemoryError: PermGen space

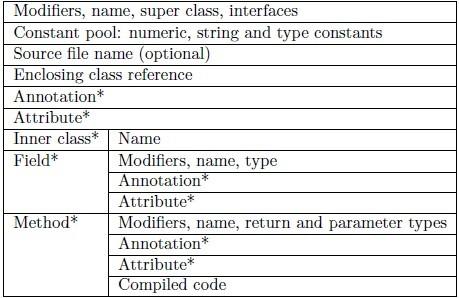

倒是在思考如何把class loader撑破废了些心思。经过尝试，发现使用ASM来动态生成类才能达到目的。ASM(http://asm.objectweb.org)的主要作用是处理已编译类(compiled class)，能对已编译类进行生成、转换、分析（功能之一是实现动态代理），而且它运行起来足够的快和小巧，文档也全面，实属居家必备之良品。ASM提供了core API和tree API，前者是基于事件的方式，后者是基于对象的方式，类似于XML的SAX、DOM解析，但是使用tree API性能会有损失。既然下面要用到ASM，这里不得不啰嗦下已编译类的结构，包括：

修饰符（例如public、private）、类名、父类名、接口和annotation部分。

类成员变量声明，包括每个成员的修饰符、名字、类型和annotation。

方法和构造函数描述，包括修饰符、名字、返回和传入参数类型，以及annotation。当然还包括这些方法或构造函数的具体Java字节码。

常量池(constant pool)部分，constant pool是一个包含类中出现的数字、字符串、类型常量的数组。

已编译类和原来的类源码区别在于，已编译类只包含类本身，内部类不会在已编译类中出现，而是生成另外一个已编译类文件；其二，已编译类中没有注释；其三，已编译类没有package和import部分。

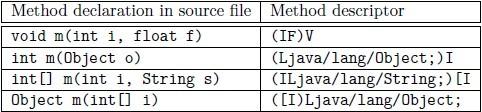

这里还得说说已编译类对Java类型的描述，对于原始类型由单个大写字母表示，Z代表boolean、C代表char、B代表byte、S代表short、I代表int、F代表float、J代表long、D代表double；而对类类型的描述使用内部名(internal name)外加前缀L和后面的分号共同表示来表示，所谓内部名就是带全包路径的表示法，例如String的内部名是java/lang/String；对于数组类型，使用单方括号加上数据元素类型的方式描述。最后对于方法的描述，用圆括号来表示，如果返回是void用V表示，具体参考下图。

下面的代码中会使用ASM core API，注意接口ClassVisitor是核心，FieldVisitor、MethodVisitor都是辅助接口。ClassVisitor应该按照这样的方式来调用：visit visitSource? visitOuterClass? ( visitAnnotation | visitAttribute )( visitInnerClass | visitField | visitMethod ) visitEnd。就是说visit方法必须首先调用，再调用最多一次的visitSource，再调用最多一次的visitOuterClass方法，接下来再多次调用visitAnnotation和visitAttribute方法，最后是多次调用visitInnerClass、visitField和visitMethod方法。调用完后再调用visitEnd方法作为结尾。

注意ClassWriter类，该类实现了ClassVisitor接口，通过toByteArray方法可以把已编译类直接构建成二进制形式。由于我们要动态生成子类，所以这里只对ClassWriter感兴趣。首先是抽象类原型：

package org.rosenjiang.test;
public abstract class MyAbsClass {

int LESS = -1;

int EQUAL = 0;

int GREATER = 1;

abstract int absTo(Object o);

}

其次是自定义类加载器，实在没法，ClassLoader的defineClass方法都是protected的，要加载字节数组形式（因为toByteArray了）的类只有继承一下自己再实现。

package org.rosenjiang.test;
public class MyClassLoader extends ClassLoader {

public Class defineClass(String name, byte[] b) {

return defineClass(name, b, 0, b.length);

}

}

最后是测试类。

package org.rosenjiang.test;
import java.util.ArrayList;

import java.util.List;

import org.objectweb.asm.ClassWriter;

import org.objectweb.asm.Opcodes;
public class OOMPermTest {

public static void main(String[] args) {

OOMPermTest o = new OOMPermTest();

o.oom();

}
<span class="kd">private</span> <span class="kt">void</span> <span class="nf">oom</span><span class="o">()</span> <span class="o">{</span>
    <span class="k">try</span> <span class="o">{</span>
        <span class="n">ClassWriter</span> <span class="n">cw</span> <span class="o">=</span> <span class="k">new</span> <span class="n">ClassWriter</span><span class="o">(</span><span class="n">0</span><span class="o">);</span>
        <span class="n">cw</span><span class="o">.</span><span class="na">visit</span><span class="o">(</span><span class="n">Opcodes</span><span class="o">.</span><span class="na">V1_5</span><span class="o">,</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_PUBLIC</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_ABSTRACT</span><span class="o">,</span>
        <span class="s">&quot;org/rosenjiang/test/MyAbsClass&quot;</span><span class="o">,</span> <span class="kc">null</span><span class="o">,</span> <span class="s">&quot;java/lang/Object&quot;</span><span class="o">,</span>
        <span class="k">new</span> <span class="n">String</span><span class="o">[]</span> <span class="o">{});</span>
        <span class="n">cw</span><span class="o">.</span><span class="na">visitField</span><span class="o">(</span><span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_PUBLIC</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_FINAL</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_STATIC</span><span class="o">,</span> <span class="s">&quot;LESS&quot;</span><span class="o">,</span> <span class="s">&quot;I&quot;</span><span class="o">,</span>
        <span class="kc">null</span><span class="o">,</span> <span class="k">new</span> <span class="n">Integer</span><span class="o">(-</span><span class="n">1</span><span class="o">)).</span><span class="na">visitEnd</span><span class="o">();</span>
        <span class="n">cw</span><span class="o">.</span><span class="na">visitField</span><span class="o">(</span><span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_PUBLIC</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_FINAL</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_STATIC</span><span class="o">,</span> <span class="s">&quot;EQUAL&quot;</span><span class="o">,</span> <span class="s">&quot;I&quot;</span><span class="o">,</span>
        <span class="kc">null</span><span class="o">,</span> <span class="k">new</span> <span class="n">Integer</span><span class="o">(</span><span class="n">0</span><span class="o">)).</span><span class="na">visitEnd</span><span class="o">();</span>
        <span class="n">cw</span><span class="o">.</span><span class="na">visitField</span><span class="o">(</span><span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_PUBLIC</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_FINAL</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_STATIC</span><span class="o">,</span> <span class="s">&quot;GREATER&quot;</span><span class="o">,</span> <span class="s">&quot;I&quot;</span><span class="o">,</span>
        <span class="kc">null</span><span class="o">,</span> <span class="k">new</span> <span class="n">Integer</span><span class="o">(</span><span class="n">1</span><span class="o">)).</span><span class="na">visitEnd</span><span class="o">();</span>
        <span class="n">cw</span><span class="o">.</span><span class="na">visitMethod</span><span class="o">(</span><span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_PUBLIC</span> <span class="o">+</span> <span class="n">Opcodes</span><span class="o">.</span><span class="na">ACC_ABSTRACT</span><span class="o">,</span> <span class="s">&quot;absTo&quot;</span><span class="o">,</span>
        <span class="s">&quot;(Ljava/lang/Object;)I&quot;</span><span class="o">,</span> <span class="kc">null</span><span class="o">,</span> <span class="kc">null</span><span class="o">).</span><span class="na">visitEnd</span><span class="o">();</span>
        <span class="n">cw</span><span class="o">.</span><span class="na">visitEnd</span><span class="o">();</span>
        <span class="kt">byte</span><span class="o">[]</span> <span class="n">b</span> <span class="o">=</span> <span class="n">cw</span><span class="o">.</span><span class="na">toByteArray</span><span class="o">();</span>

        <span class="n">List</span><span class="o">&lt;</span><span class="n">ClassLoader</span><span class="o">&gt;</span> <span class="n">classLoaders</span> <span class="o">=</span> <span class="k">new</span> <span class="n">ArrayList</span><span class="o">&lt;</span><span class="n">ClassLoader</span><span class="o">&gt;();</span>
        <span class="k">while</span> <span class="o">(</span><span class="kc">true</span><span class="o">)</span> <span class="o">{</span>
            <span class="n">MyClassLoader</span> <span class="n">classLoader</span> <span class="o">=</span> <span class="k">new</span> <span class="n">MyClassLoader</span><span class="o">();</span>
            <span class="n">classLoader</span><span class="o">.</span><span class="na">defineClass</span><span class="o">(</span><span class="s">&quot;org.rosenjiang.test.MyAbsClass&quot;</span><span class="o">,</span> <span class="n">b</span><span class="o">);</span>
            <span class="n">classLoaders</span><span class="o">.</span><span class="na">add</span><span class="o">(</span><span class="n">classLoader</span><span class="o">);</span>
        <span class="o">}</span>
    <span class="o">}</span> <span class="k">catch</span> <span class="o">(</span><span class="n">Exception</span> <span class="n">e</span><span class="o">)</span> <span class="o">{</span>
        <span class="n">e</span><span class="o">.</span><span class="na">printStackTrace</span><span class="o">();</span>
    <span class="o">}</span>
<span class="o">}</span>

}

不一会儿，控制台就报错了。

java.lang.OutOfMemoryError: PermGen space

Dumping heap to java_pid3023.hprof

Heap dump file created [92593641 bytes in 2.405 secs]

Exception in thread "main" java.lang.OutOfMemoryError: PermGen space

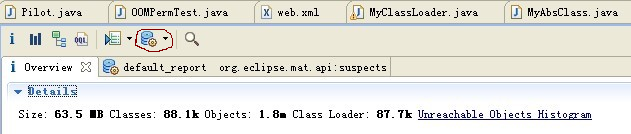

打开java_pid3023.hprof文件，注意看下图的Classes: 88.1k和Class Loader: 87.7k部分，从这点可看出class loader加载了大量的类。

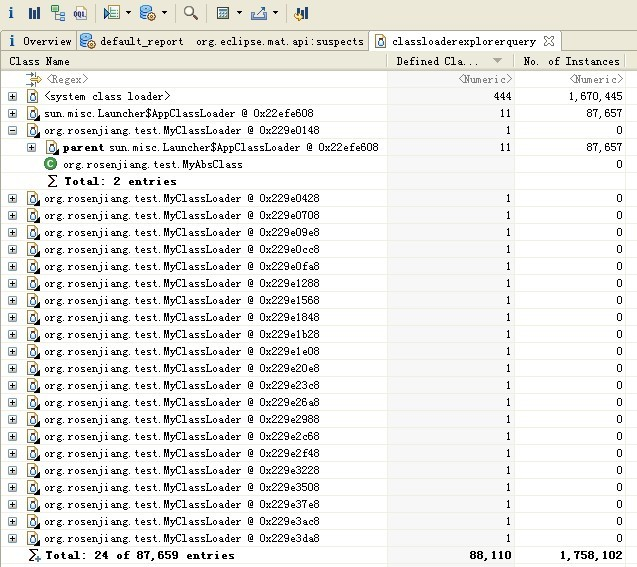

更进一步分析，点击上图中红框线圈起来的按钮，选择Java Basics——Class Loader Explorer功能。打开后能看到下图所示的界面，第一列是class loader名字；第二列是class loader已定义类(defined classes)的个数，这里要说一下已定义类和已加载类(loaded classes)了，当需要加载类的时候，相应的class loader会首先把请求委派给父class loader，只有当父class loader加载失败后，该class loader才会自己定义并加载类，这就是Java自己的“双亲委派加载链”结构；第三列是class loader所加载的类的实例数目。

在Class Loader Explorer这里，能发现class loader是否加载了过多的类。另外，还有Duplicate Classes功能，也能协助分析重复加载的类，在此就不再截图了，可以肯定的是MyAbsClass被重复加载了N多次。

最后

其实MAT工具非常的强大，上面故弄玄虚的范例代码根本用不上MAT的其他分析功能，所以就不再描述了。其实对于OOM不只我列举的两种溢出错误，还有多种其他错误，但我想说的是，对于perm gen，如果实在找不出问题所在，建议使用JVM的-verbose参数，该参数会在后台打印出日志，可以用来查看哪个class loader加载了什么类，例：“[Loaded org.rosenjiang.test.MyAbsClass from org.rosenjiang.test.MyClassLoader]”。
全文完。仅以本文献给友达光电、毕博中国、db4o、VERSANT中国的前辈们。
