ug软件草图功能介绍

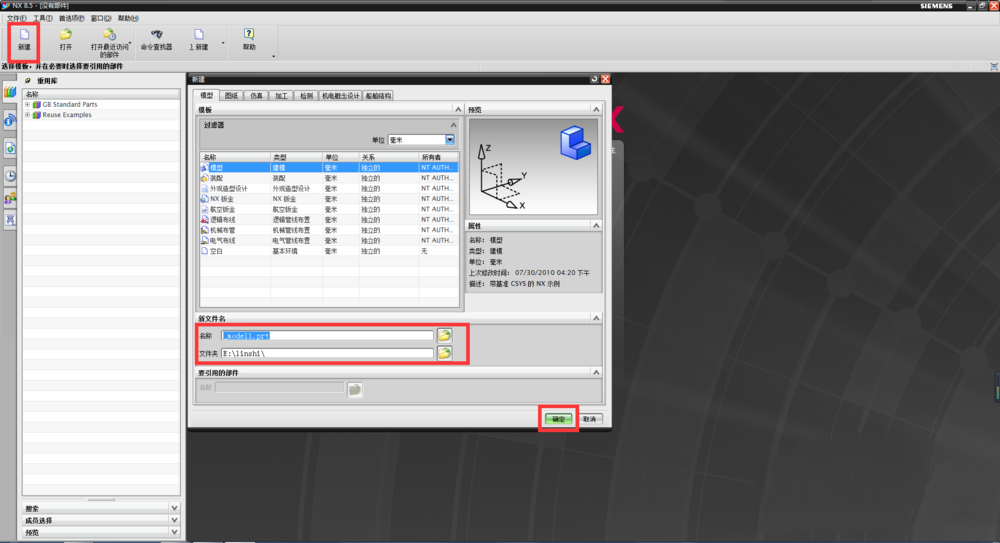

1、我们首先双击打开UG软件，进入UG软件后，我们点击【新建】、新建一个模型文件，更改文件保存路径，点击【确定】，进入建模环境；

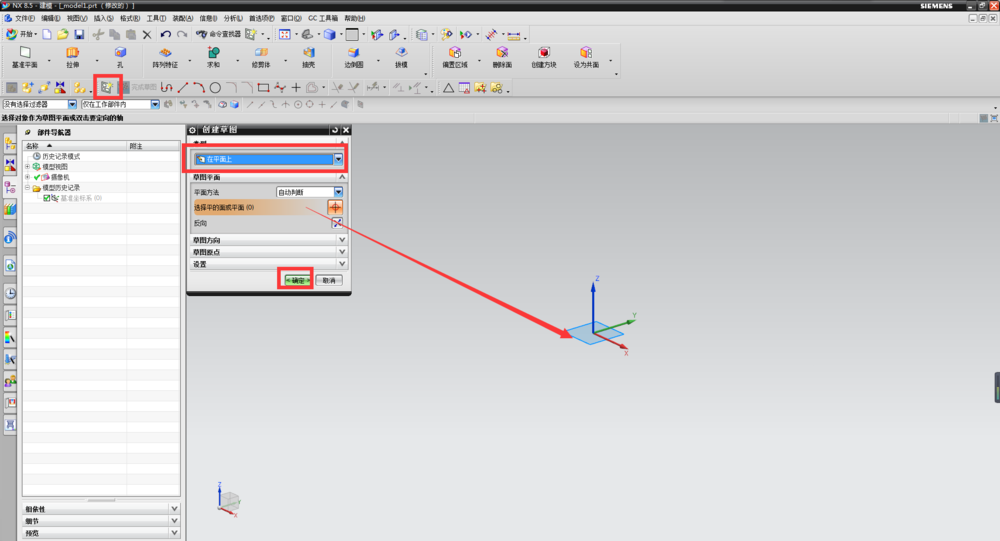

 2、【草图】草图是用来绘制二维草图的，具体操作：点击【草图】，在草图选项框中按照要求选择一个平面，点击确定；

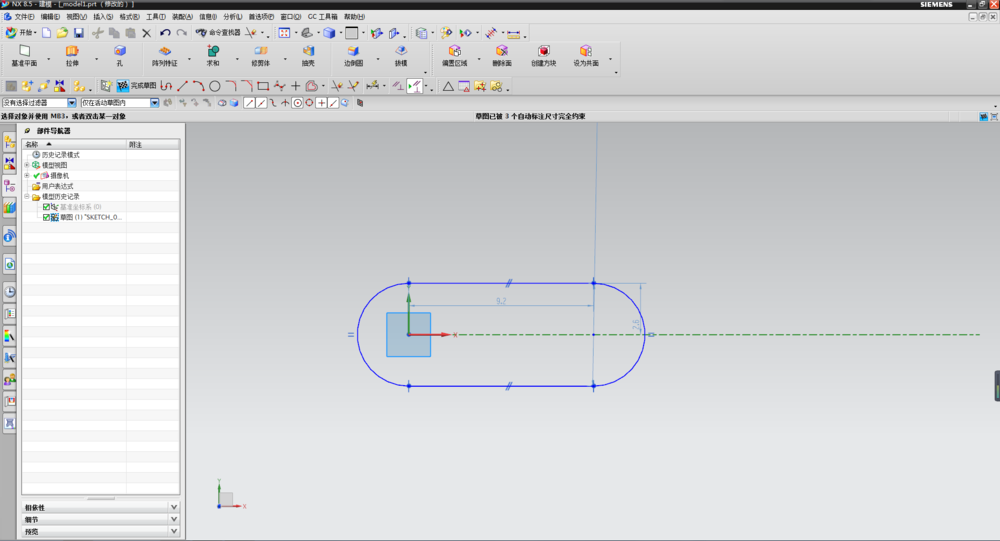

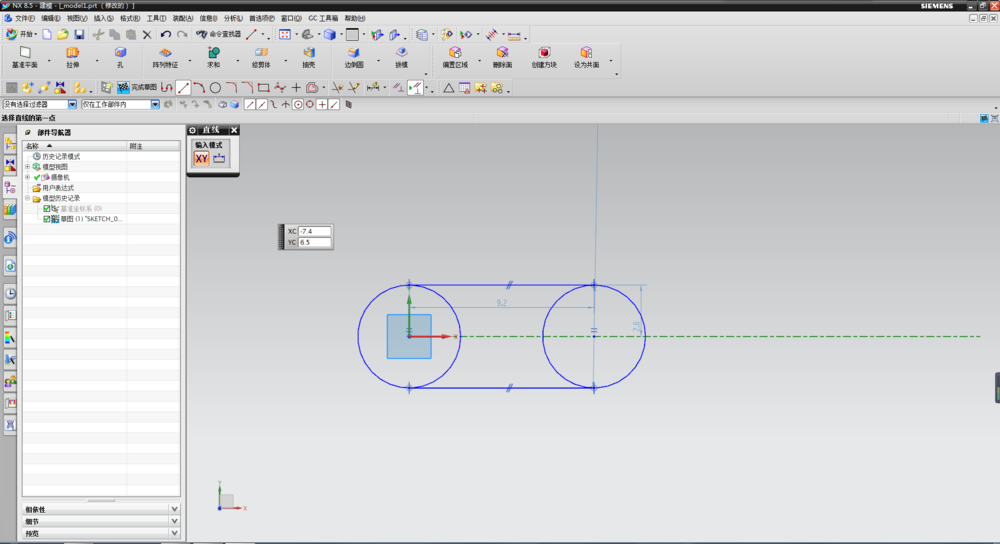

 3、【绘制线条等图形】在工具栏中，我们可以选择线条、圆形等工具绘制一个草图，如绘制一个椭圆形的形状，首先绘制2个圆形，并点击几何约束，将两个圆的大小相等，再绘制线条；

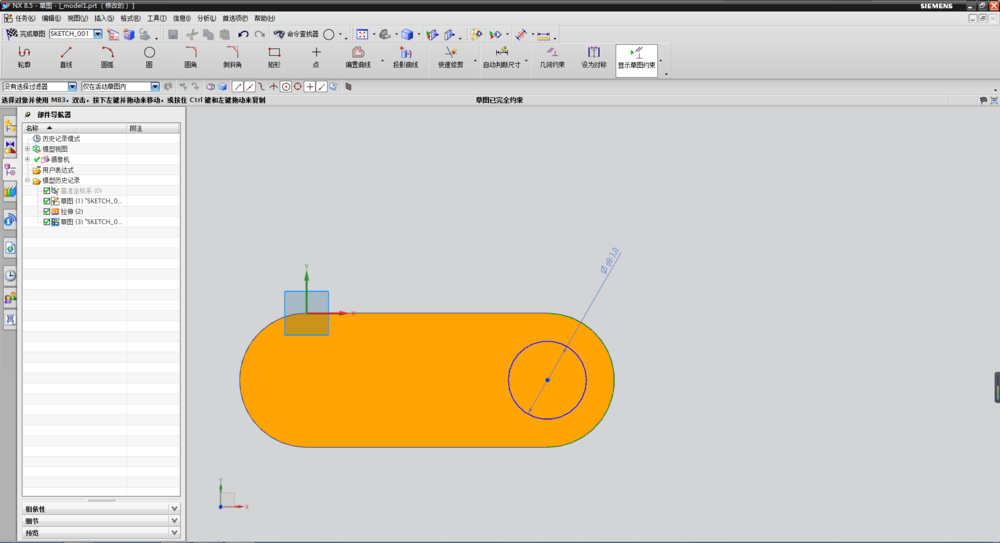

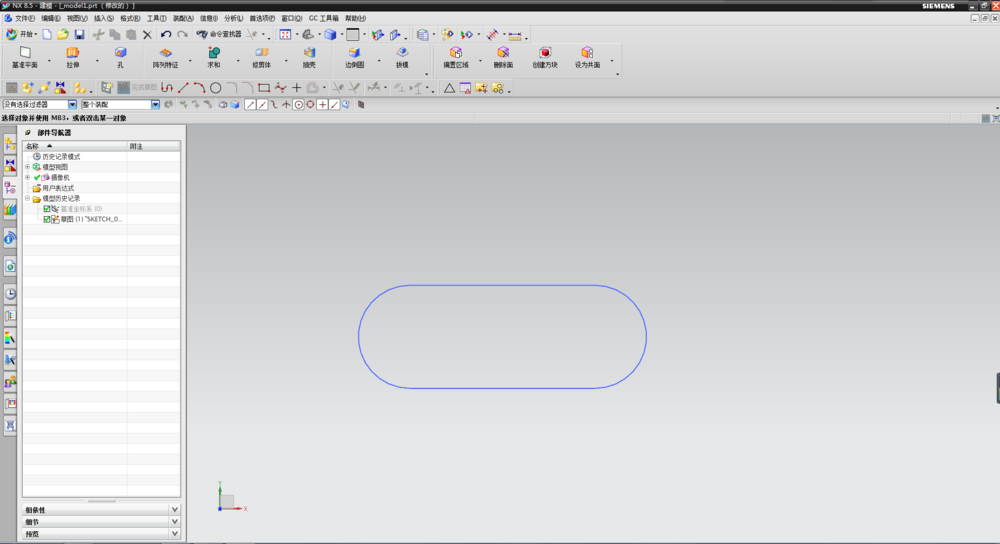

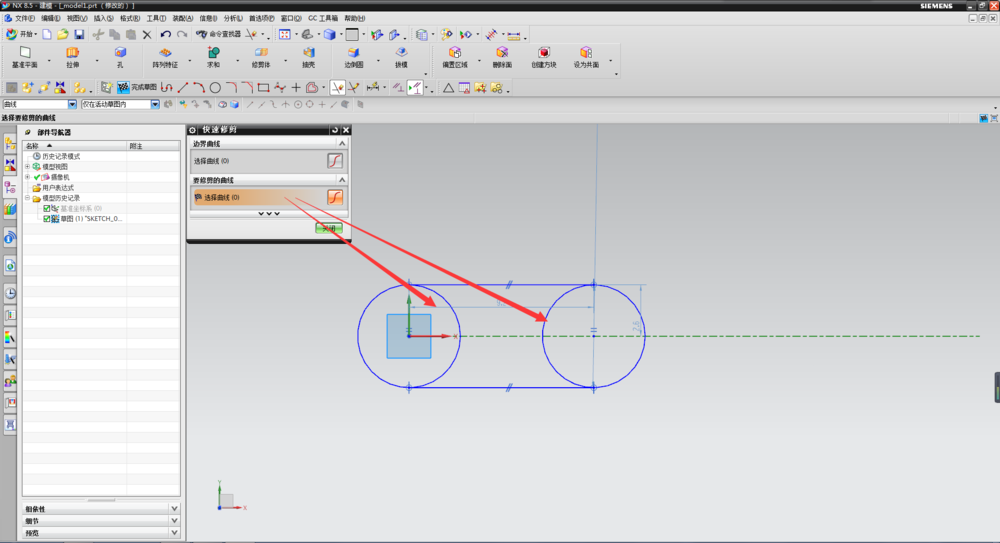

 4、【修剪】利用修剪工具，将椭圆形多余的线条修剪，点击完成草图，如下图所示；







ug软件拉伸、回旋命令使用方法

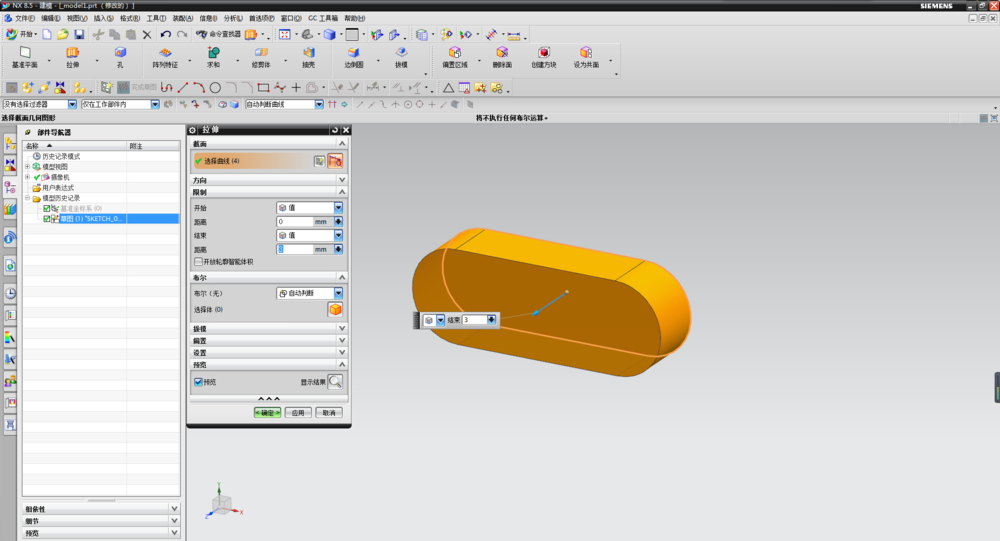

1、我们可以借助上一步所绘制的草图，对这个草图拉伸，点击拉伸，效果图如下：

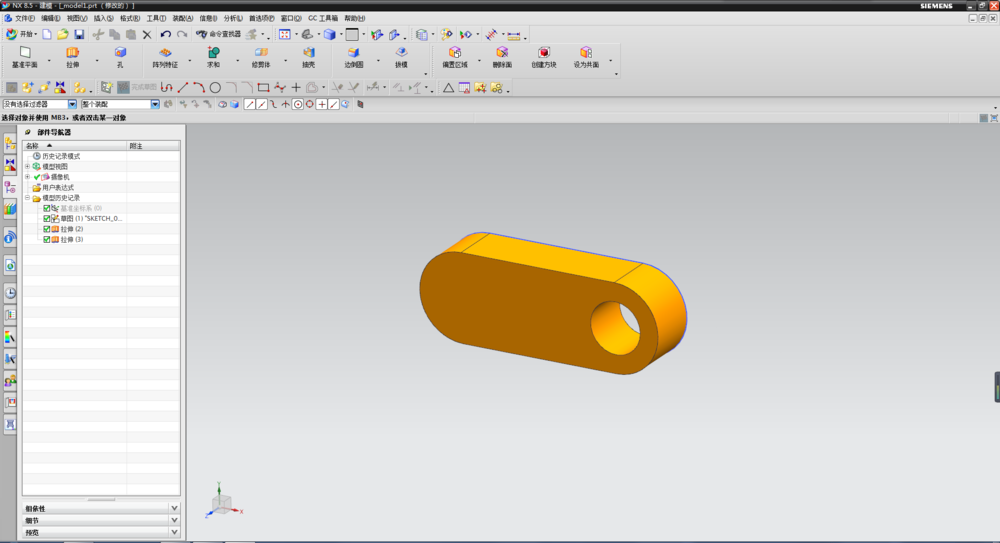

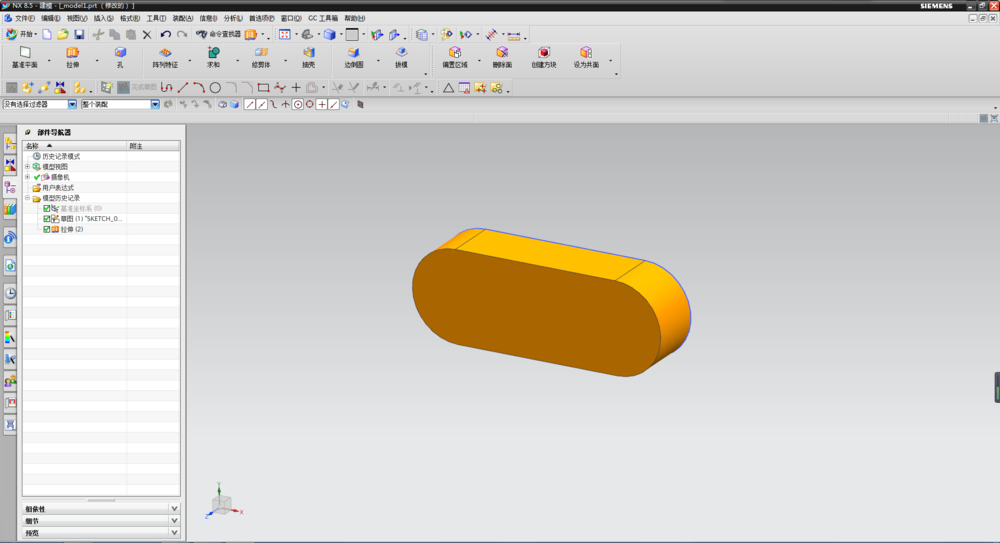

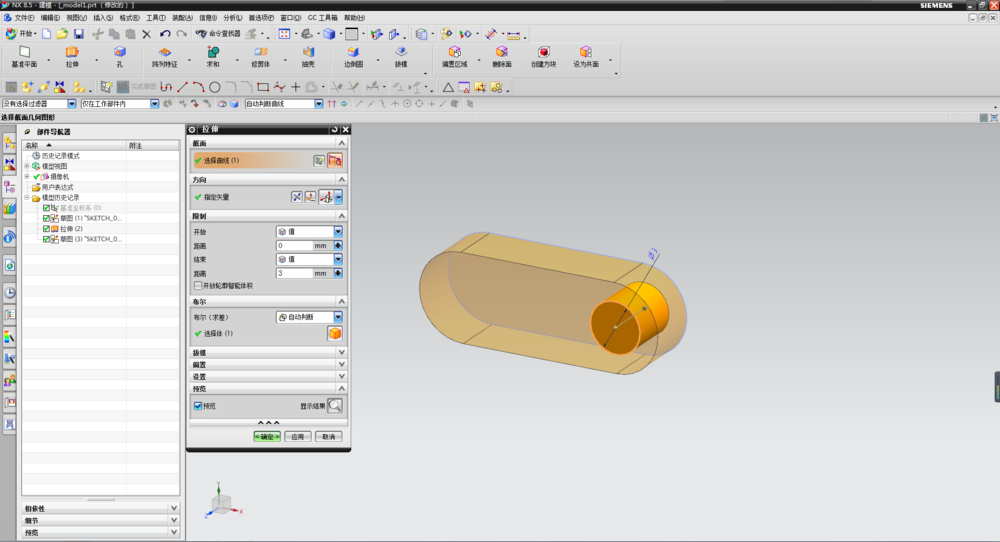

2、拉伸可以是添加材料，也可以是删除材料；点击【拉伸】，同时在拉伸中点击草绘，完成草图后选择【求差】，步骤如下：

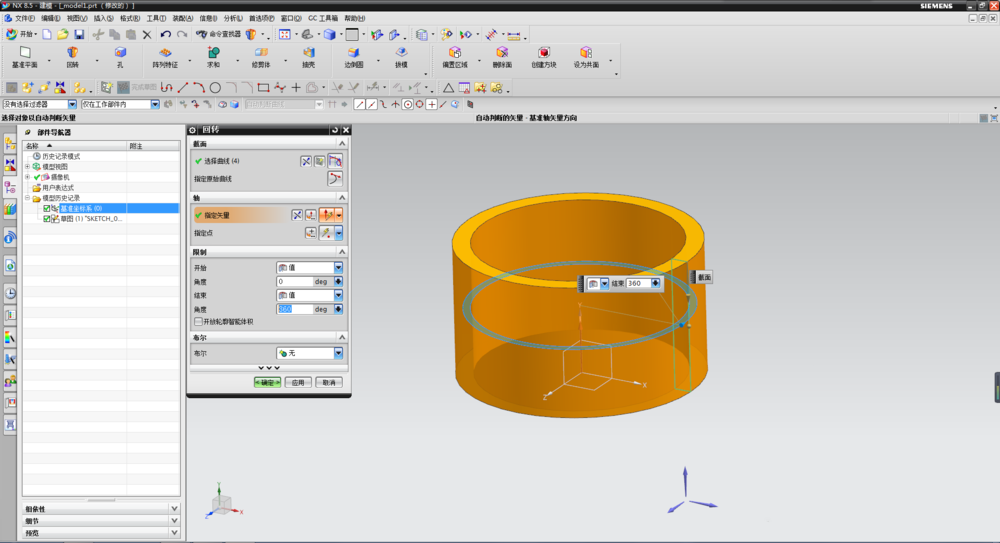

3、【回旋】，回旋之前，需要有一条基准轴，然后通过电机【回旋】，然后选择基准轴即可，输入角度，如下：



好啦，到此就把基础命令使用方法介绍完成了。

总结

总结一下：

【草图】：进入草图后，利用线条工具、约束工具绘制草图；

【拉伸】：对草图截面进行拉伸或者对实体进行拉伸切除；

【回旋】：在草图中绘制截面，选择基准轴，输入回旋角度；
