ceph设计原理与实现---读书笔记：一二章（二）



2.5 BlueFS

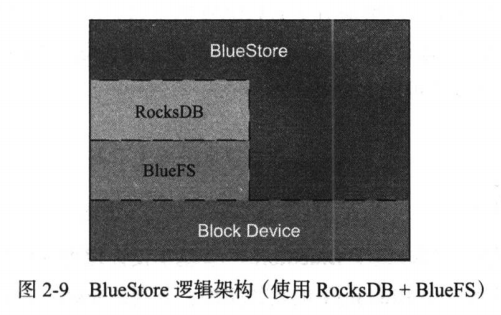

简易用户态日志型文件系统，实现RockDB::Env定义的全部接口，固化运行中产生的.sst（SSTable）和.log（WAL文件），两者存储分离。



存储层级：

慢速（Slow）空间：存储对象数据，HDD提供，Bluestore自行管理，与BlueFS共享空间也是由BlueStore直接管理，Bluestore会将所有已成功分配的空间段单独用bluefs_extents结构进行管理，从自身Allocator中扣除。

          |

         \/

高速（DB）空间：存储Bluestore元数据(onode)，SSD提供，BlueFS管理

          |

         \/

超高速（WAL）空间：RocksDB产生的.log文件，NVME/SSD提供，BlueFS管理



DB和WAL上电时BlueFS负责初始化，上电初始化3个Allocator实例，分别管理3中可用空间。

和Bluestore固化空闲空间列表不同，BlueFS不保存空闲空间列表或已分配空间列表，而是上电遍历元数据信息，生成完整已用空间列表Allocator。



BlueFS磁盘数据文件

包括文件、目录、日志三种类型。

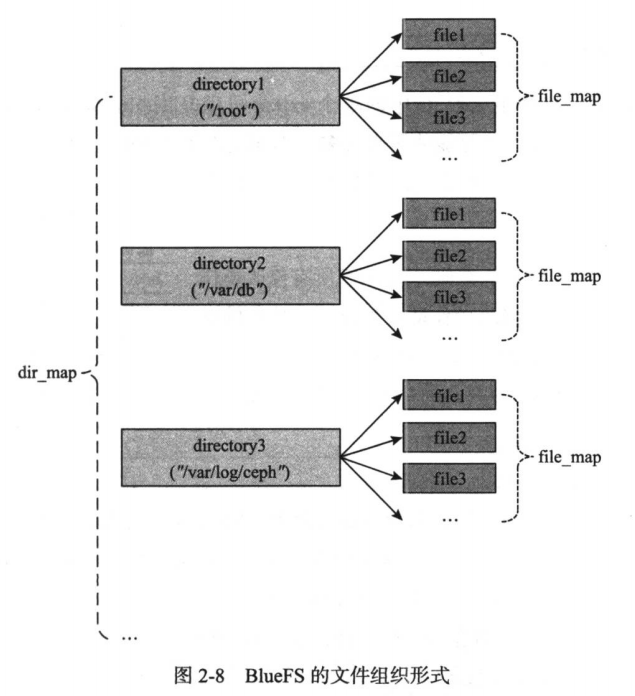

dir_map的每个条目描述都是文件的绝对路径，条目间无隶属关系，每个文件也用类似inode结构进行管理，BlueFS称bulefs_fnode_t（fnode）。file_map建立的实际上是文件名和fnode的映射关系。

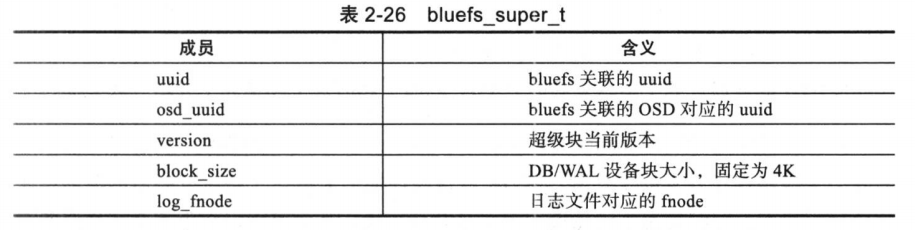

BlueFS需要定期进行日志清理（日志压缩），将当前dir_map和file_map加入独立日志事务并存盘（写异步）。上电通过日志重放来得到BlueFS所有元数据，需要一个固定入口用于索引日志。此入口称超级块（SuperBlock），BlueFS将其写入自身接管DB设备的第二个4K存储空间。





2.6  实现原理

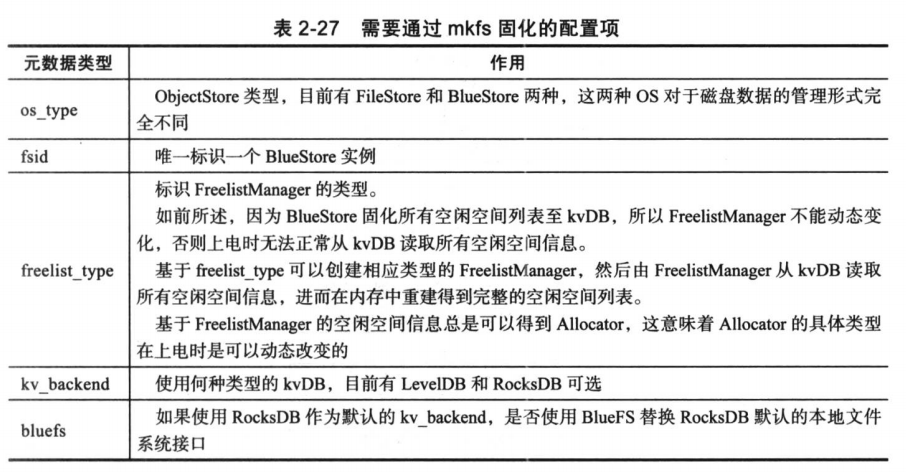

mkfs 固化用户指定配置项到磁盘

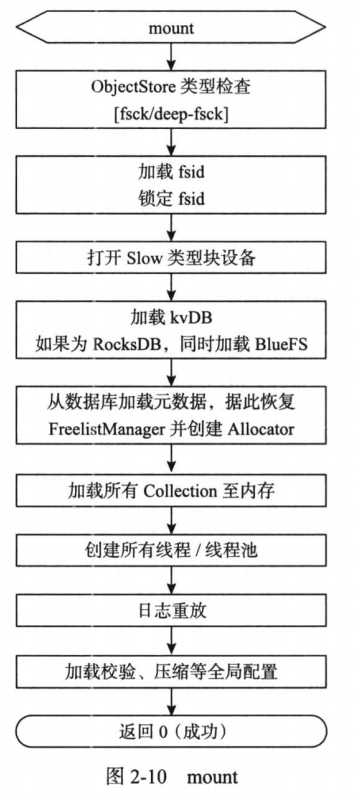

mount 正常上电前的检查和准备工作

（1）校验ObjectStore类型

（2）fsck或deep-fsck，扫描并检验Bluestore中所有元数据

（3）加载并锁定fsid

（4）加载主块设备

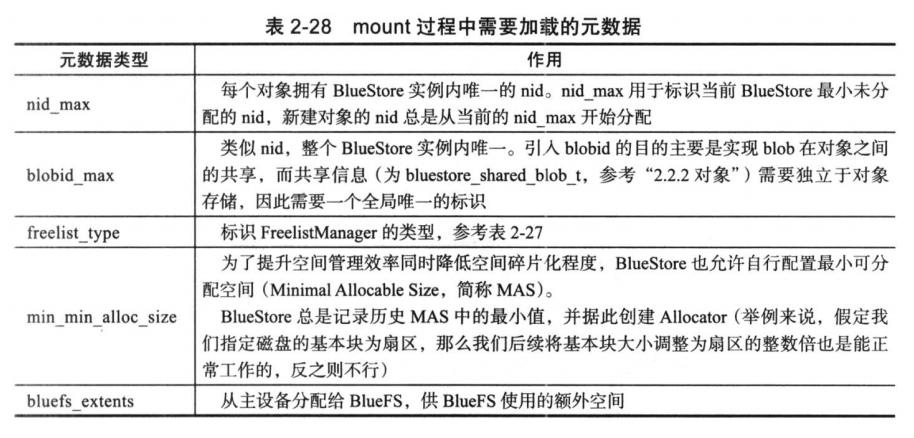

（5）加载数据库，读取元数据

（6）加载Collection，常驻内存

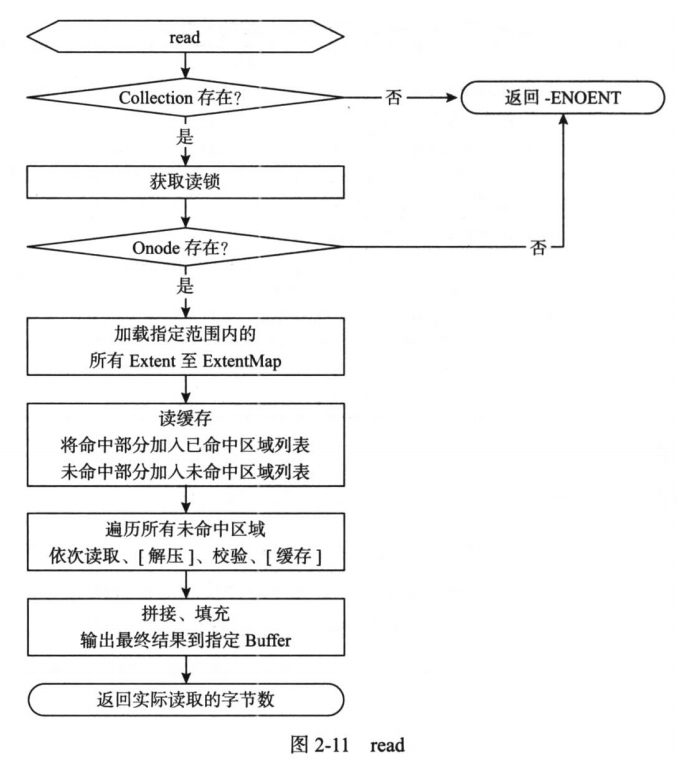

read 同步读取对象指定范围内的数据

（1）查Collection

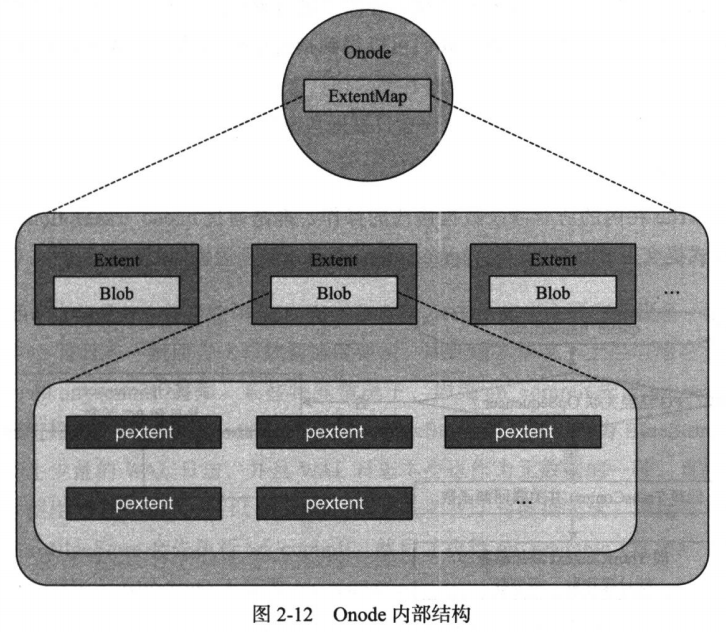

（2）查Onode

每个Blob包含一个SharedBlob，其主要内容为一张基于pextent的引用计数表，对应的内容即为被引用的次数。SharedBlob还包含BufferSpace，用于对Blob中的数据进行缓存，并纳入Cache管理。

引入SharedBlob后，每个Blob有shared和!shared两种状态，如果为shared状态，则该Blob被多个Onode共享。SharedBlob关联一张有效的引入计数表，进行按需加载。有需要使用时，才从kvDB加载至SharedBlob，此时SharedBlob状态变为loaded。

（3）读缓存

Onode直接缓存命中，可能部分数据已经存在于全局Cache中，Bluestore会先从Cache读取指定范围内的数据。

（4）读磁盘

如果全部or部分未在Cache命中，则需要去磁盘读。可加载Extent至内存再进行读取。



write

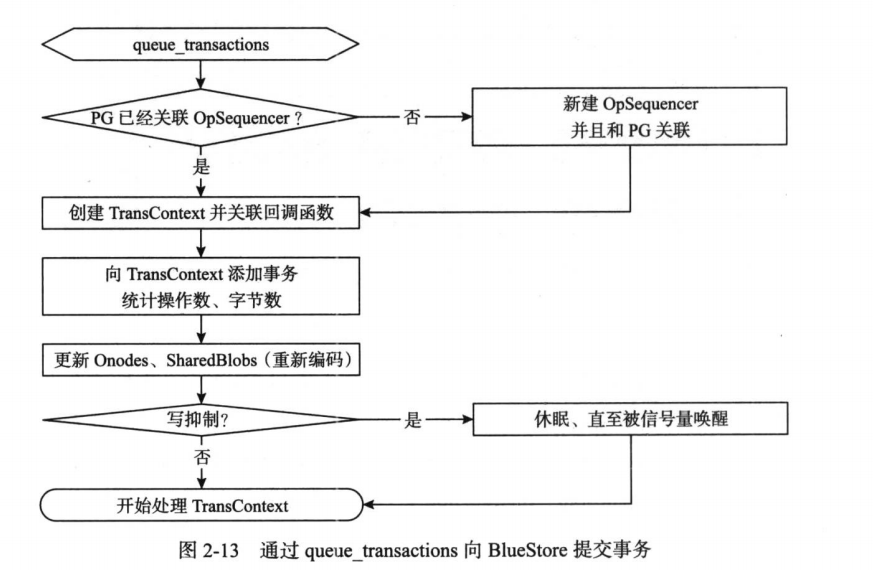

包括write在内的涉及数据修改的操作，都是通过queue_transactions以事务组的形式提交至BlueStore的。



OpSequencer：对同PG提交的多个事务组进行保序。

同一事务的多操作当然会用到事务上下文，TransContext就是记录这个修改操作的顺序的。

写抑制判断是否过载，由Throtte进行。

所有通过queue_transactiions提交的事务组都是异步执行的，需要指定若干种类的回调上下文，即下文事务组执行到某阶段后，上文被唤醒执行相应操作。常见两种回调上下文是：

（1）on_readable

日志修改操作先写入前端较快日志设备，写完返回日志完成应答

（2）on_commit（on_disk&on_safe）

数据落存储盘。



Bluestore直接先on_commit再on_readable，因为写操作只能产生少量WAL日志，且WAL日志也是一种元数据，直接一起在kvDB保存了。

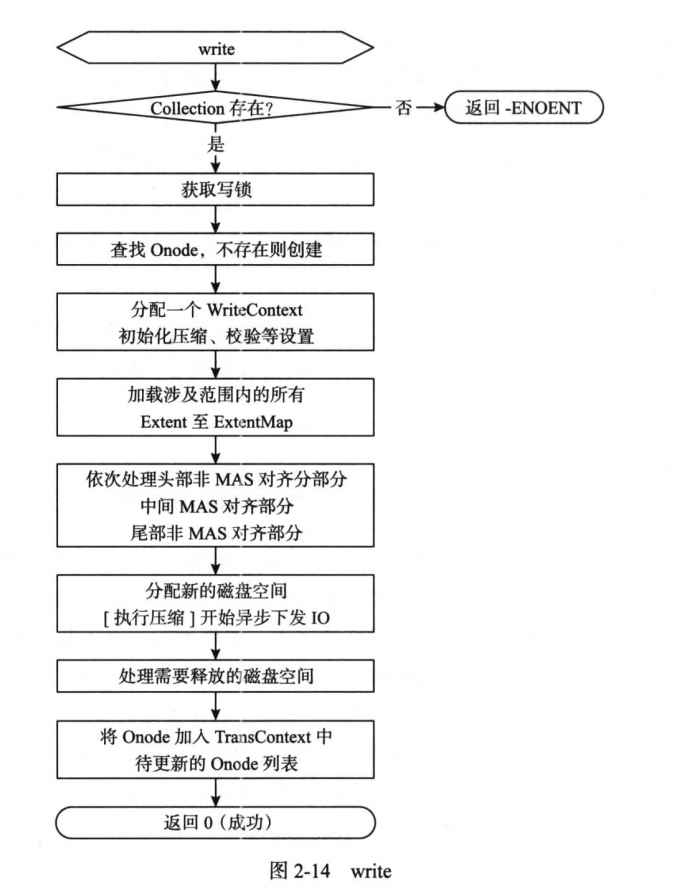

Write加入TransContext流程：

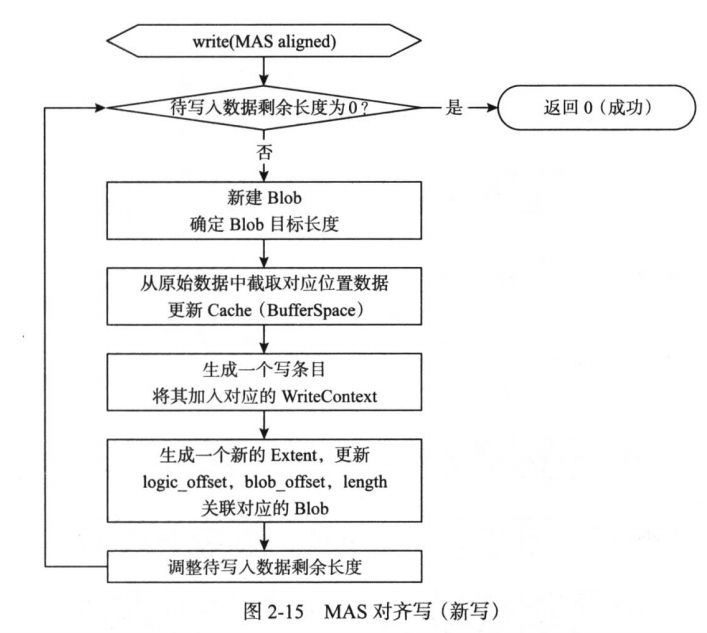

MAS对齐：

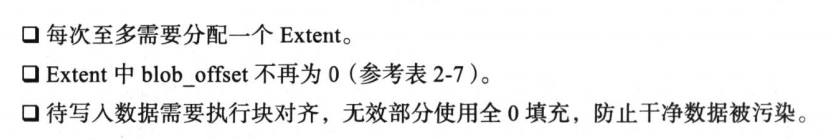

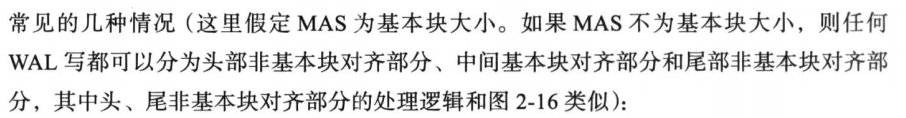

非MAS对齐写和MAS对齐写区别：





新写和覆写：

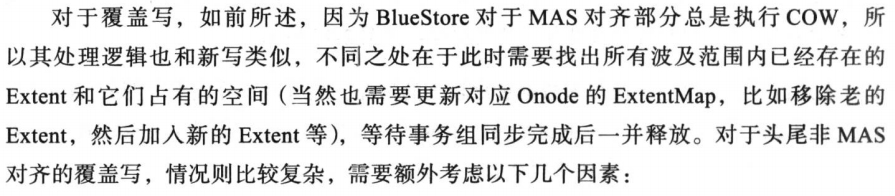

新写按逻辑地址范围看是否要进行MAS，覆写复杂一些



新写内容不足一个unused块，则填0

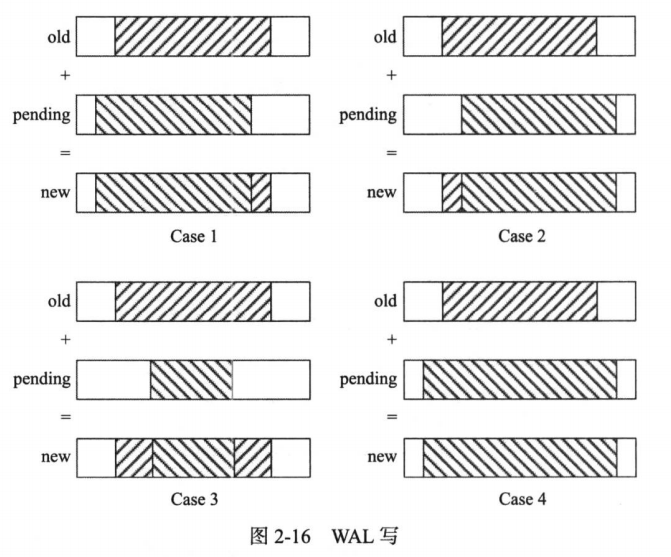

WAL写包括补齐读+合并+填充，完成后BlueStore生成一个日志事务，再加入TransContext。这套流程搞完，写入kvDB后，原区域才开始执行覆写，效率很低。





所有修改操作都加入TransContext时，开始处理相关事务，经由以下3阶段：

（1）等待所有在途写I/O完成：写I/O主要是非WAL写通过COW产生的I/O，同步性事务。

（2）同步所有涉及的元数据修改至kvDB：同一事务组中所有事务一起提交，ACID属性。

（3）通过WAL对应的日志事务执行覆盖写

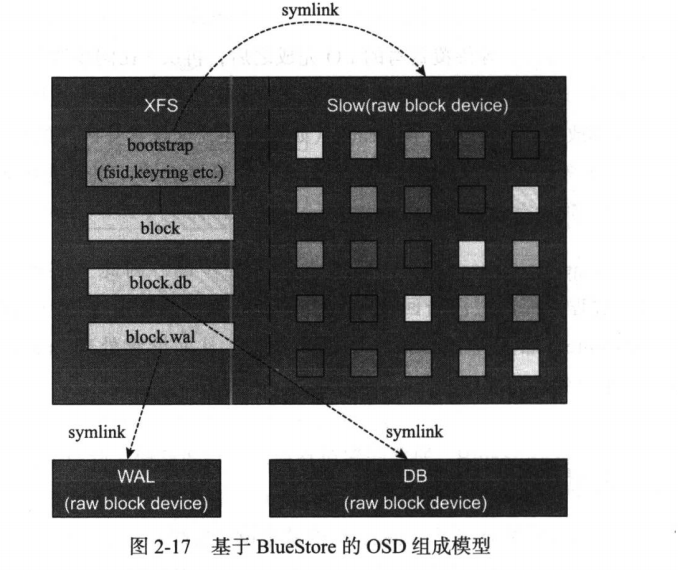

2.7  使用指南

 slow：DB：WAL = 100：1：1（最佳配比？待验）
