Opencv2.4.9源码分析——adaptiveBilateralFilter（转）

From：http://blog.csdn.net/zhaocj/article/details/39554747



上一篇文章我们介绍了双边滤波，它的公式为：

（1）

其中，，，，f(ξ)表示原图。



c(ξ,x)表示的是高斯距离的权值，σd值大则滤波结果会受到更远的像素影响；s(ξ,x)表示的是高斯相似度的权值，σr值大则意味着更无关的像素强度值（或颜色值）会影响滤波器结果。因此这两个值的选取会直接影响到滤波效果。

关于高斯距离的权值，还会受到滤波内核大小的影响，因此它的方差σd值对滤波结果的影响会受到一定的约束，但σr值的选取就难以把握，因此本算法的目的就是自适应的选取σr值的大小。

在opencv文档中没有说明该算法的出处，但从它的程序源码中可以分析得到，σr值是通过领域内的像素值得到，具体公式为：

         （2）



其中，n表示邻域内的像素个数，该邻域指的是滤波内核，I(i)表示的是像素值。



下面我们来分析一下具体的代码，该函数的原型为：

void adaptiveBilateralFilter(InputArraysrc, OutputArray dst, Size ksize, double sigmaSpace, double maxSigmaColor=20.0,Point anchor=Point(-1, -1), int borderType=BORDER_DEFAULT )

_src为输入原图像；_dst为滤波后的图像；ksize为滤波内核的大小；sigmaSpace为距离权值公式中的方差，即公式1中的σd；maxSigmaColor为相似度权值公式中的方差（σr）的最大值，自适应双边滤波的相似度方差是通过公式2计算得到，但如果计算的结果太大，超过了该值，则以该值为准；anchor为内核锚点；borderType表示用什么方式来处理加宽后的图像四周边界。



该函数的源码是在/sources/modules/imgproc/scr/smooth.cpp内：



[cpp] view plaincopy

  1. void cv::adaptiveBilateralFilter( InputArray _src, OutputArray _dst, Size ksize,
  2.                                   double sigmaSpace, double maxSigmaColor, Point anchor, int borderType )
  3. {
  4.     //得到输入图像矩阵和与其尺寸类型一致的输出图像矩阵
  5.     Mat src = _src.getMat();
  6.     _dst.create(src.size(), src.type());
  7.     Mat dst = _dst.getMat();
  8.     //该算法只能处理8位二进制的灰度图像和三通道的彩色图像
  9.     CV_Assert(src.type() == CV_8UC1 || src.type() == CV_8UC3);
  10.     //得到滤波内核的锚点
  11.     anchor = normalizeAnchor(anchor,ksize);
  12.     if( src.depth() == CV_8U )
  13.         adaptiveBilateralFilter_8u( src, dst, ksize, sigmaSpace, maxSigmaColor, anchor, borderType );
  14.     else
  15.         CV_Error( CV_StsUnsupportedFormat,
  16.         "Adaptive Bilateral filtering is only implemented for 8u images" );
  17. }



[cpp] view plaincopy

  1. static void adaptiveBilateralFilter_8u( const Mat& src, Mat& dst, Size ksize, double sigmaSpace, double maxSigmaColor, Point anchor, int borderType )
  2. {
  3.     Size size = src.size();
  4.     ////处理之前再次检查图像中的相关信息是否正确
  5.     CV_Assert( (src.type() == CV_8UC1 || src.type() == CV_8UC3) &&
  6.               src.type() == dst.type() && src.size() == dst.size() &&
  7.               src.data != dst.data );
  8.     //为了在图像边界处得到更好的处理效果，需要对图像四周边界做适当的处理
  9.     //把原图的四周都加宽，而加宽部分的像素值由borderType值决定
  10.     //待处理的图像由src换成了temp
  11.     Mat temp;
  12.     copyMakeBorder(src, temp, anchor.x, anchor.y, anchor.x, anchor.y, borderType);
  13.     //通过实例化adaptiveBilateralFilter_8u_Invoker类计算得到自适应双边滤波的结果
  14.     adaptiveBilateralFilter_8u_Invoker body(dst, temp, ksize, sigmaSpace, maxSigmaColor, anchor);
  15.     parallel_for_(Range(0, size.height), body, dst.total()/(double)(1<<16));
  16. }


我们先看一下adaptiveBilateralFilter_8u_Invoker类的构造函数：





[cpp] view plaincopy

  1. adaptiveBilateralFilter_8u_Invoker(Mat& _dest, const Mat& _temp, Size _ksize, double _sigma_space, double _maxSigmaColor, Point _anchor) :
  2.     temp(&_temp), dest(&_dest), ksize(_ksize), sigma_space(_sigma_space), maxSigma_Color(_maxSigmaColor), anchor(_anchor)
  3. {
  4.     if( sigma_space <= 0 )       //确保σd值不能小于零
  5.         sigma_space = 1;
  6.     CV_Assert((ksize.width & 1) && (ksize.height & 1)); //确保滤波内核的宽和高是奇数
  7.     space_weight.resize(ksize.width * ksize.height);
  8.     double sigma2 = sigma_space * sigma_space;
  9.     int idx = 0;
  10.     int w = ksize.width / 2;
  11.     int h = ksize.height / 2;
  12.     //遍历整个内核，计算高斯距离权值
  13.     for(int y=-h; y<=h; y++)
  14.         for(int x=-w; x<=w; x++)
  15.     {
  16. //在程序中定义了宏ABF_GAUSSIAN，因此高斯距离权值使用的是本文中给出的公式
  17. #if ABF_GAUSSIAN
  18.         space_weight[idx++] = (float)exp ( -0.5*(x * x + y * y)/sigma2);
  19. #else
  20.         space_weight[idx++] = (float)(sigma2 / (sigma2 + x * x + y * y));
  21. #endif
  22.     }
  23. }

下面再来介绍adaptiveBilateralFilter_8u_Invoker类中的operator()：

[cpp] view plaincopy

  1. virtual void operator()(const Range& range) const
  2. {
  3.     int cn = dest->channels();   //得到图像的通道数，即是灰度图像还是彩色图像
  4.     int anX = anchor.x;
  5.
  6.     const uchar *tptr;
  7.
  8.     for(int i = range.start;i < range.end; i++)
  9.     {
  10.         int startY = i;
  11.         if(cn == 1) //灰度图像处理方法
  12.         {
  13.             float var;      //方差
  14.             int currVal;        //当前像素值
  15.             int sumVal = 0;     //方差和
  16.             int sumValSqr = 0;      //方差的平方和
  17.             int currValCenter;      //当前内核中心的像素值，即待处理的像素值
  18.             int currWRTCenter;      //像素的权值
  19.             float weight;
  20.             float totalWeight = 0.;
  21.             float tmpSum = 0.;
  22.
  23.             for(int j = 0;j < dest->cols *cn; j+=cn)
  24.             {
  25.                 sumVal = 0;
  26.                 sumValSqr= 0;
  27.                 totalWeight = 0.;
  28.                 tmpSum = 0.;
  29.
  30.                 // Top row: don't sum the very last element
  31.                 int startLMJ = 0;
  32.                 int endLMJ  = ksize.width  - 1;
  33.                 int howManyAll = (anX *2 +1)*(ksize.width );    //内核像素个数总和
  34. //在程序前面定义了宏ABF_CALCVAR，因此执行#if的内容
  35. #if ABF_CALCVAR
  36.                 //遍历整个内核，计算高斯相似度权值的方差
  37.                 for(int x = startLMJ; x< endLMJ; x++)
  38.                 {
  39.                     //内核中某个像素的指针
  40.                     tptr = temp->ptr(startY + x) +j;
  41.                     for(int y=-anX; y<=anX; y++)
  42.                     {
  43.                         currVal = tptr[cn*(y+anX)];     //像素值
  44.                         sumVal += currVal;          //像素之和
  45.                         sumValSqr += (currVal *currVal);        //像素平方之和
  46.                     }
  47.                 }
  48.                 //由公式2得到方差
  49.                 var = ( (sumValSqr * howManyAll)- sumVal * sumVal )  /  ( (float)(howManyAll*howManyAll));
  50.                 //如果计算得到的方差太小，则取值0.01
  51.                 //如果计算得到的方差超过在调用该函数中所给定的方差，则以给定的方差为准
  52.                 if(var < 0.01)
  53.                     var = 0.01f;
  54.                 else if(var > (float)(maxSigma_Color*maxSigma_Color) )
  55.                     var =  (float)(maxSigma_Color*maxSigma_Color) ;
  56.
  57. #else
  58.                 var = maxSigmaColor*maxSigmaColor;
  59. #endif
  60.                 startLMJ = 0;
  61.                 endLMJ = ksize.width;
  62.                 tptr = temp->ptr(startY + (startLMJ+ endLMJ)/2);
  63.                 currValCenter =tptr[j+cn*anX];      //内核中心像素，即带处理的像素值
  64.                 //再次遍历内核，这次是由公式1得到输出图像
  65.                 for(int x = startLMJ; x< endLMJ; x++)
  66.                 {
  67.                     tptr = temp->ptr(startY + x) +j;
  68.                     for(int y=-anX; y<=anX; y++)
  69.                     {
  70. #if ABF_FIXED_WEIGHT
  71.                         weight = 1.0;
  72. #else
  73.                         currVal = tptr[cn*(y+anX)];
  74.                         //内核领域内的像素与内核中心像素之差，
  75.                         currWRTCenter = currVal - currValCenter;
  76. //在程序前面定义了宏ABF_GAUSSIAN，因此利用高斯函数得到整个权值（距离权值和相似度权值）
  77. #if ABF_GAUSSIAN
  78.                         weight = exp ( -0.5f * currWRTCenter * currWRTCenter/var ) * space_weight[x*ksize.width+y+anX];
  79. #else
  80.                         weight = var / ( var + (currWRTCenter * currWRTCenter) ) * space_weight[x*ksize.width+y+anX];
  81. #endif
  82.
  83. #endif
  84.                         //得到公式1中的分子部分
  85.                         tmpSum += ((float)tptr[cn*(y+anX)] * weight);
  86.                         //得到公式1中的分母部分
  87.                         totalWeight += weight;
  88.                     }
  89.                 }
  90.                 tmpSum /= totalWeight;          //得到公式1的最终结果
  91.                 //把结果赋值给输出图像
  92.                 dest->at<uchar>(startY ,j)= static_cast<uchar>(tmpSum);
  93.             }
  94.         }
  95.         else            //  处理彩色图像
  96.         {
  97.             assert(cn == 3);
  98.             float var_b, var_g, var_r;
  99.             int currVal_b, currVal_g, currVal_r;
  100.             int sumVal_b= 0, sumVal_g= 0, sumVal_r= 0;
  101.             int sumValSqr_b= 0, sumValSqr_g= 0, sumValSqr_r= 0;
  102.             int currValCenter_b= 0, currValCenter_g= 0, currValCenter_r= 0;
  103.             int currWRTCenter_b, currWRTCenter_g, currWRTCenter_r;
  104.             float weight_b, weight_g, weight_r;
  105.             float totalWeight_b= 0., totalWeight_g= 0., totalWeight_r= 0.;
  106.             float tmpSum_b = 0., tmpSum_g= 0., tmpSum_r = 0.;
  107.
  108.             for(int j = 0;j < dest->cols *cn; j+=cn)
  109.             {
  110.                 sumVal_b= 0, sumVal_g= 0, sumVal_r= 0;
  111.                 sumValSqr_b= 0, sumValSqr_g= 0, sumValSqr_r= 0;
  112.                 totalWeight_b= 0., totalWeight_g= 0., totalWeight_r= 0.;
  113.                 tmpSum_b = 0., tmpSum_g= 0., tmpSum_r = 0.;
  114.
  115.                 // Top row: don't sum the very last element
  116.                 int startLMJ = 0;
  117.                 int endLMJ  = ksize.width - 1;
  118.                 int howManyAll = (anX *2 +1)*(ksize.width);
  119. #if ABF_CALCVAR
  120.                 float max_var = (float)( maxSigma_Color*maxSigma_Color);
  121.                 //遍历内核，分别计算红、绿、蓝三个通道的相似度权值方差
  122.                 for(int x = startLMJ; x< endLMJ; x++)
  123.                 {
  124.                     tptr = temp->ptr(startY + x) +j;
  125.                     for(int y=-anX; y<=anX; y++)
  126.                     {
  127.                         currVal_b = tptr[cn*(y+anX)], currVal_g = tptr[cn*(y+anX)+1], currVal_r =tptr[cn*(y+anX)+2];
  128.                         sumVal_b += currVal_b;
  129.                         sumVal_g += currVal_g;
  130.                         sumVal_r += currVal_r;
  131.                         sumValSqr_b += (currVal_b *currVal_b);
  132.                         sumValSqr_g += (currVal_g *currVal_g);
  133.                         sumValSqr_r += (currVal_r *currVal_r);
  134.                     }
  135.                 }
  136.                 var_b =  ( (sumValSqr_b * howManyAll)- sumVal_b * sumVal_b )  /  ( (float)(howManyAll*howManyAll));
  137.                 var_g =  ( (sumValSqr_g * howManyAll)- sumVal_g * sumVal_g )  /  ( (float)(howManyAll*howManyAll));
  138.                 var_r =  ( (sumValSqr_r * howManyAll)- sumVal_r * sumVal_r )  /  ( (float)(howManyAll*howManyAll));
  139.
  140.                 if(var_b < 0.01)
  141.                     var_b = 0.01f;
  142.                 else if(var_b > max_var )
  143.                     var_b =  (float)(max_var) ;
  144.
  145.                 if(var_g < 0.01)
  146.                     var_g = 0.01f;
  147.                 else if(var_g > max_var )
  148.                     var_g =  (float)(max_var) ;
  149.
  150.                 if(var_r < 0.01)
  151.                     var_r = 0.01f;
  152.                 else if(var_r > max_var )
  153.                     var_r =  (float)(max_var) ;
  154.
  155. #else
  156.                 var_b = maxSigma_Color*maxSigma_Color; var_g = maxSigma_Color*maxSigma_Color; var_r = maxSigma_Color*maxSigma_Color;
  157. #endif
  158.                 startLMJ = 0;
  159.                 endLMJ = ksize.width;
  160.                 tptr = temp->ptr(startY + (startLMJ+ endLMJ)/2) + j;
  161.                 currValCenter_b =tptr[cn*anX], currValCenter_g =tptr[cn*anX+1], currValCenter_r =tptr[cn*anX+2];
  162.                 //再次遍历内核，计算最终的结果
  163.                 for(int x = startLMJ; x< endLMJ; x++)
  164.                 {
  165.                     tptr = temp->ptr(startY + x) +j;
  166.                     for(int y=-anX; y<=anX; y++)
  167.                     {
  168. #if ABF_FIXED_WEIGHT
  169.                         weight_b = 1.0;
  170.                         weight_g = 1.0;
  171.                         weight_r = 1.0;
  172. #else
  173.                         currVal_b = tptr[cn*(y+anX)];currVal_g=tptr[cn*(y+anX)+1];currVal_r=tptr[cn*(y+anX)+2];
  174.                         currWRTCenter_b = currVal_b - currValCenter_b;
  175.                         currWRTCenter_g = currVal_g - currValCenter_g;
  176.                         currWRTCenter_r = currVal_r - currValCenter_r;
  177.
  178.                         float cur_spw = space_weight[x*ksize.width+y+anX];
  179.
  180. #if ABF_GAUSSIAN
  181.                         weight_b = exp( -0.5f * currWRTCenter_b * currWRTCenter_b/ var_b ) * cur_spw;
  182.                         weight_g = exp( -0.5f * currWRTCenter_g * currWRTCenter_g/ var_g ) * cur_spw;
  183.                         weight_r = exp( -0.5f * currWRTCenter_r * currWRTCenter_r/ var_r ) * cur_spw;
  184. #else
  185.                         weight_b = var_b / ( var_b + (currWRTCenter_b * currWRTCenter_b) ) * cur_spw;
  186.                         weight_g = var_g / ( var_g + (currWRTCenter_g * currWRTCenter_g) ) * cur_spw;
  187.                         weight_r = var_r / ( var_r + (currWRTCenter_r * currWRTCenter_r) ) * cur_spw;
  188. #endif
  189. #endif
  190.                         tmpSum_b += ((float)tptr[cn*(y+anX)]   * weight_b);
  191.                         tmpSum_g += ((float)tptr[cn*(y+anX)+1] * weight_g);
  192.                         tmpSum_r += ((float)tptr[cn*(y+anX)+2] * weight_r);
  193.                         totalWeight_b += weight_b, totalWeight_g += weight_g, totalWeight_r += weight_r;
  194.                     }
  195.                 }
  196.                 tmpSum_b /= totalWeight_b;
  197.                 tmpSum_g /= totalWeight_g;
  198.                 tmpSum_r /= totalWeight_r;
  199.
  200.                 dest->at<uchar>(startY,j  )= static_cast<uchar>(tmpSum_b);
  201.                 dest->at<uchar>(startY,j+1)= static_cast<uchar>(tmpSum_g);
  202.                 dest->at<uchar>(startY,j+2)= static_cast<uchar>(tmpSum_r);
  203.             }
  204.         }
  205.     }
  206. }

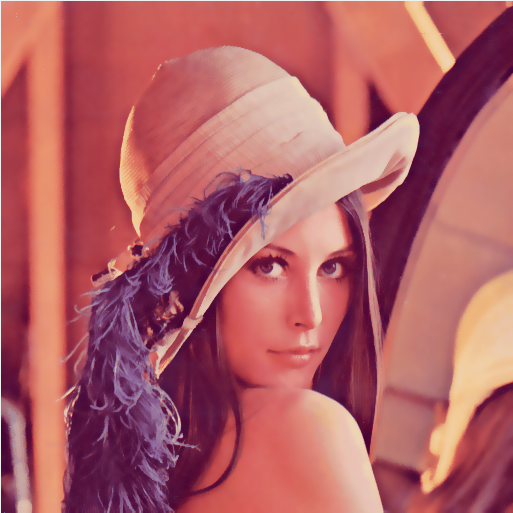

下图是使用adaptiveBilateralFilter(src,dst,Size(7,7),75);的自适应双边滤波的结果。





这里还需要说明的是自适应双边滤波adaptiveBilateralFilter要比双边滤波bilareralFilter运行时间更长，而且从源码来看，明显感觉到两个函数不是一个人写的。更重要的是adaptiveBilateralFilter有bug，当滤波内核尺寸取得更大一些的话，比如Size(10,10)，会出现“The application has requested the Runtime toterminate in an unusual way，……”的错误对话框。

posted on 2015-02-02 16:46  mobileliker  阅读(975)  评论(0)  编辑  收藏  举报

Copyright © 2024 mobileliker
Powered by .NET 8.0 on Kubernetes Powered By博客园
