所谓精通Altium Designer的PCB设计，其实就是会设置Design-->Rules的规则，。
一，当我一块PCB里面，有插件IC引脚间距是2.54MM，有贴片IC引脚间距是0.4MM，当我想整个板子安全间距为0.4MM的时候，0.4MM变会报一堆错的。
为了解决这个问题，就要用到Rules配置了。
假设我自制了一个PCB封装，名叫QFP176E，因为脚间距只有0.4mm,于是我这么新加配置。
其他常规安全间距，如下图
我也是在网上看到的，试了一下可行，感谢网友的分享。
参考出处： https://wenku.baidu.com/view/8b659fb7910ef12d2bf9e734.html
二，当我们画PCB，不能自动捉中心点时，按通过快捷键‘Shift’+‘E’即可解决。
三、当我们做原理图时，生成PCB时，会出现一堆元件挤在一起，非常的不方便，就像这样：
我们想把它们都散开，可以这样进行操作：
第一步，先选中所有的元件器，点下图所示的按键
第二步，在鼠标变成“十”字后，再一次选择这一堆元件器，如下图就散开了。
参考出处http://bbs.elecfans.com/jishu_502764_1_1.html
四，2020-03-10
我们在画PCB时，在TOOLS-->Design Rule Checker检查过程中。由于丝印问题出现绿色的报错，是非常讨厌的事情；
现在让我们彻底去掉丝印问题的报错：
Design-->Rules进行规则设定，分为3步
第1步 Manufacturing-->MinimumSolderMaskSliver--->设置为0
第2步 Manufacturing-->SilkscreenOverComponentPads--->设置为0
第3步 Manufacturing-->SilkToSilkClearance--->设置为0
这种方法有点暴力，要你自己人为的去检查丝印问题，DRC功能是不会再帮你检查丝印问题！！！
五，2020-10-10

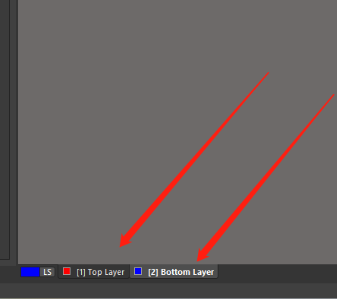

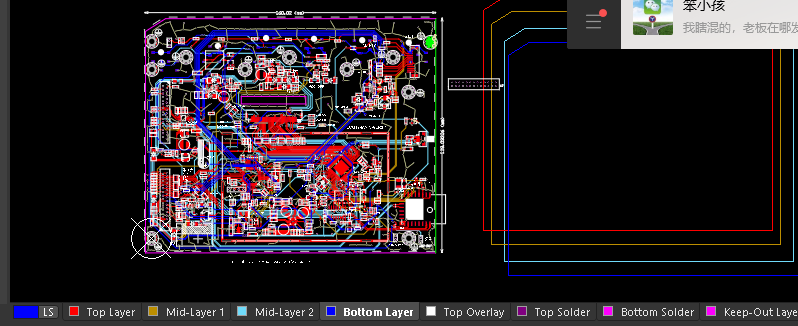

我们在画PCB时，为了查看单层信息，一般会CTRL+左击，去选择对应的显示层，效果是这样的
其实有一种快捷方式，可以屏蔽更多内容，它就是单层显示模式SHIFT+S,再按一次就退出这个模式
六，2020-10-10
如果你想画任意角度的直线时，如下图所示:
第1点，你要转换到英语键盘，这种输入模式才行，
第2点， 你要点击这个图标
，这个才是布线有电气属性的工具。请记住 不要点这个
，这个是画线工具的
第3点，我目前用的是Altium Designer Summer 09，它的快捷键是shift + ctrl + 空格；多种模式画的效果：
七，2021-01-2
异形焊盘制作方法，如半圆 ，三角形，5角星等。在开发时，常常要进行调试，半圆焊点是比较好的选择。
方法：
Place-->>Arc画半圆，点击图标
进行封口，

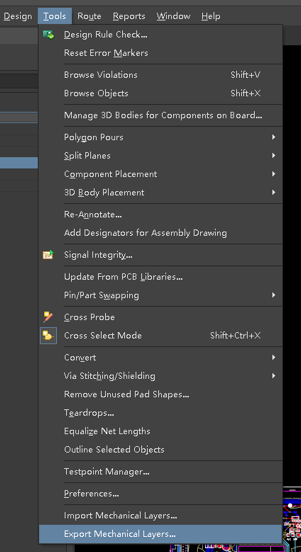

选择这个半圆-->>TOOLS-->>Convert-->>Create Region from selected primitives-->>Yes,完成半圆区域制作。
双击它，把它放在-->>Top Solder，最后画个白色丝印。搞定！！
推介个出处，也要以学习一下，大家目的不一样：https://bbs.elecfans.com/jishu_467638_1_1.html
八，2021-01-2
之前画过等长走线，在设计高速板子的时候，通过测试性能确实好很多。但在低速板子上，没有什么区别的！
理论值为，最短的走线要和最长的走线一样，应该说是每一条线都要一样长并在同一个层面，以保证信号同时到达没有延时！！
方法如下：
就我目前用的版本是AD09。首先我们要知道画好线有多长，有俩步组合键，在画好的PCB界面下，按键S+按键P+点击线，
选中PCB走线，然后再按R出个菜单，选择Mxxxxxx Sxxxxx Oxxxxx项。
重复这个方法，得到你的PCB最长的哪条线。
假设我的最长的线是50MM，要将这条线等长为50mm,其它所有同类PCB线一样处理。
Design--->class....--->打菜单，里面找到Net Classes,新建一个class,取一个易明白名字。
把要变成50MM长的PCB线，从左边移到(>>)右边，最后点击Close.
我要测试的这个线为：NetD5_1
接下来就是，在PCB界面下，按T键+R键，选择这条NetD5_1网络线，再按TAB键弹出设置框，在Target Length: 输入50mm。
其它设置看个人爱好，随意就好,点OK收尾。
点OK后，移动鼠标就可以了，看看效果
最后我们验一下，这一条线的长度，是不是50mm? 方法上面提到了，
按键S+按键P+点击线，选中PCB走线，然后再按R出个菜单，选择Mxxxxxx Sxxxxx Oxxxxx项。
九，2021-06-06
用了很久的AD 09版本的绘图软件，在原图理中有如下功能标签
在SCH原理图中，这个小笔头是很好用的。
但是我们用AD 16后，这个小笔头没有了，消失了。
要想在同一原理图，同一网线进行加粗并显不会的颜色方便查看，
方法如：View --> set net clord --> 我们在里面选一种颜色，然后去点击原理图网络就行了。
参考出处： https://zhidao.baidu.com/question/1864245113421775067.html
还有一种简单的方法就是，在SHC原理图下，ALT+鼠标左击，它效果这样的
十，2022-2-23
差分走线的方法，
第一种： 在设计原理图的时候，放置差分规则
当在做原理图时，忘记放置了差分规则，可以在PCB板下进行增加:
依次 按照1-5点出来吧，很简单呢。。。
请开始你的差分走线。。。。。
十 一，2022-3-28
有这么一种情况，由一个小单元，进行排列成一个大单元，下面给个直观图示：
在PCB中，编辑---》特殊粘贴，然后设置参数。如下图：
我这个是9个一模一样的小单元，但特殊粘贴的PCB副本是没有网络的：
需要我们手动设置一下网络号，如下图:
就是下一步 下一步就完成网络了，如下图：
这样方便多了，参考出处： https://jingyan.baidu.com/article/c85b7a64431491003bac95b7.html
十 二，2023-3-18
在对PCB板进行焊接，或打孔的时候，焊盘应当做适当处理，在四层板时，如果都是实心相连，将会增加焊接难度。
如下图所示：
如果我们改成这样子，将降低了焊接的难度，如下图所示：
这里只给出具体方法，其他的样式举一反三就行
经实践反复打PCB板测试，如下参数满足插件引脚及贴片0402 -1206的基本要求
