北京林业大学2020年计算机网络（数媒）课程设计

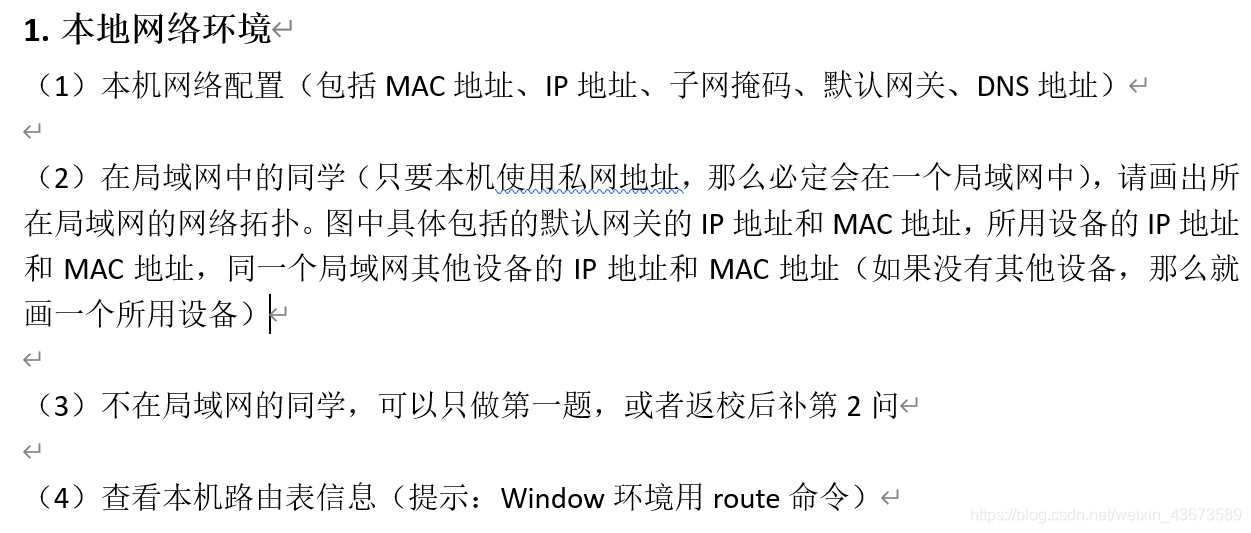

1.本地网络环境

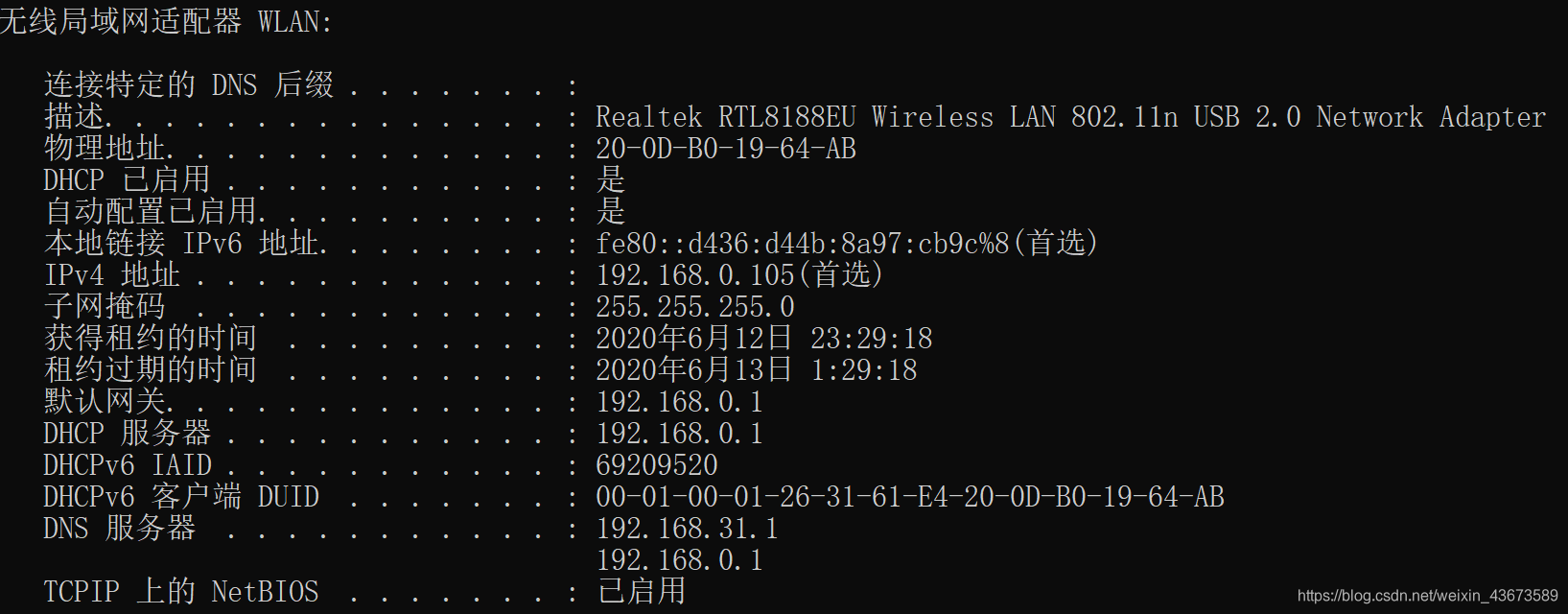

（1）查看本地网络配置

cmd

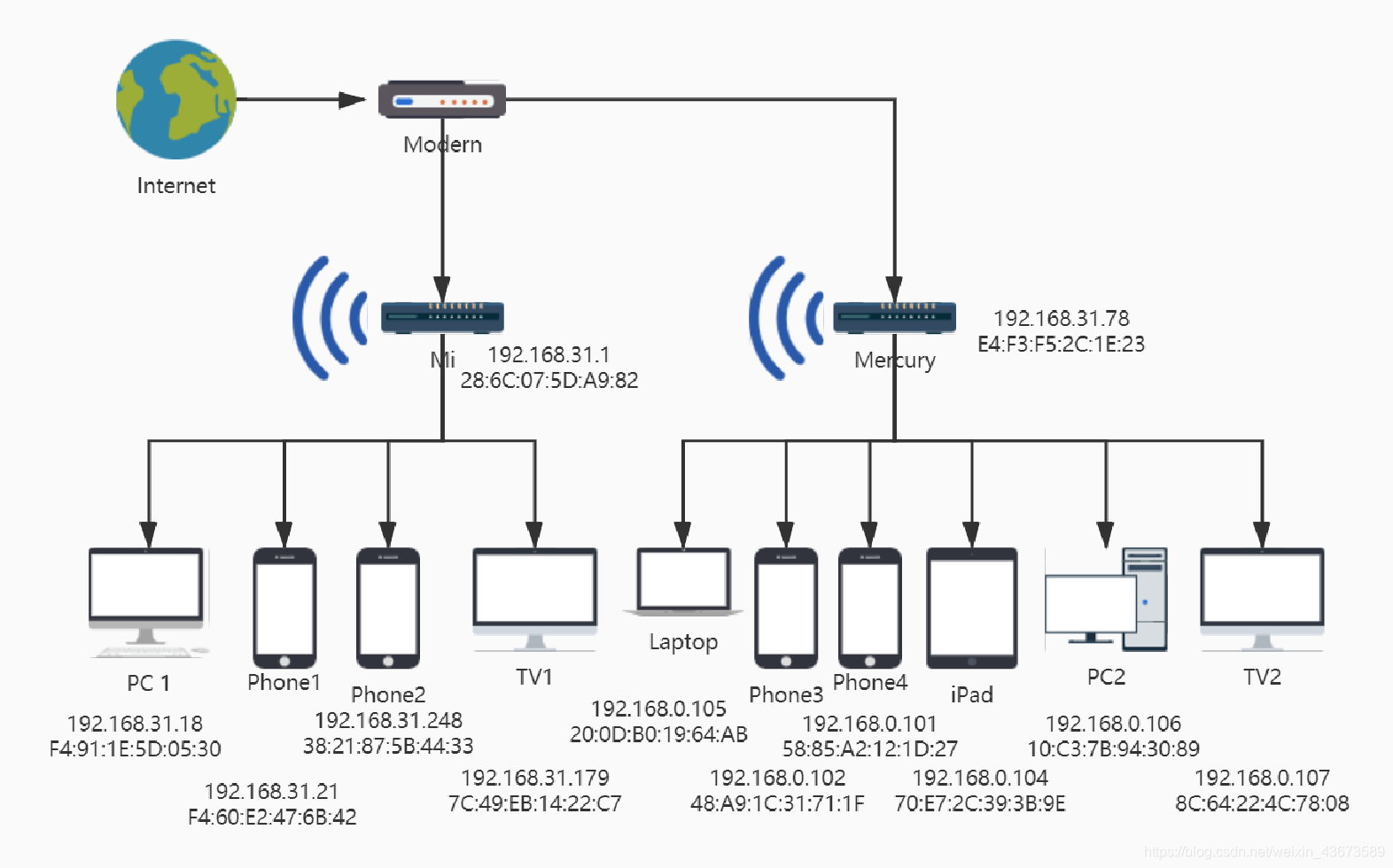

（2）画出网络拓扑图

>>点此作图

（3）可返校补

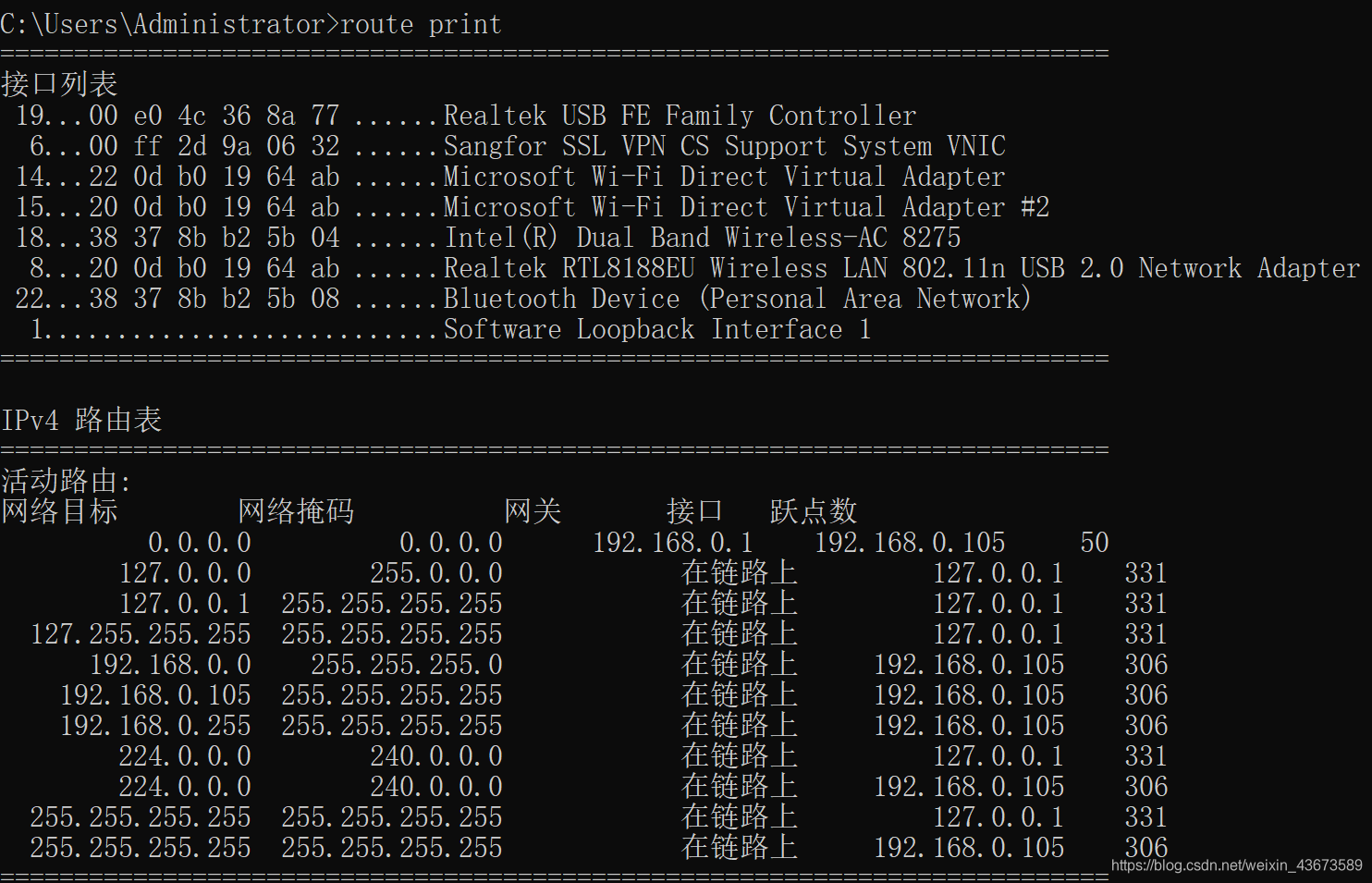

（4）查看本机路由表

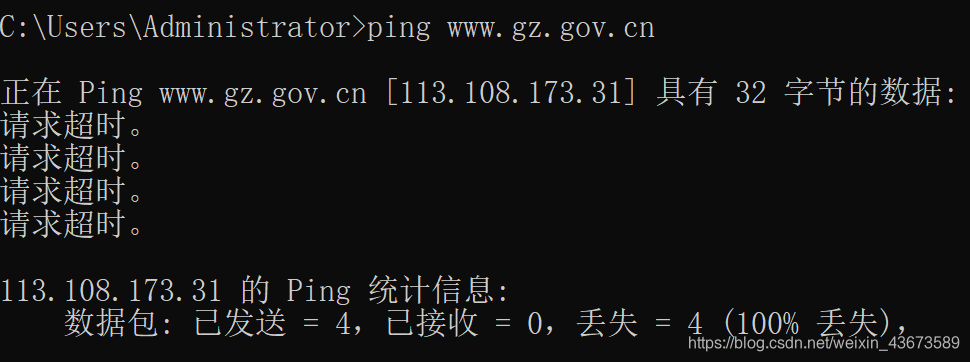

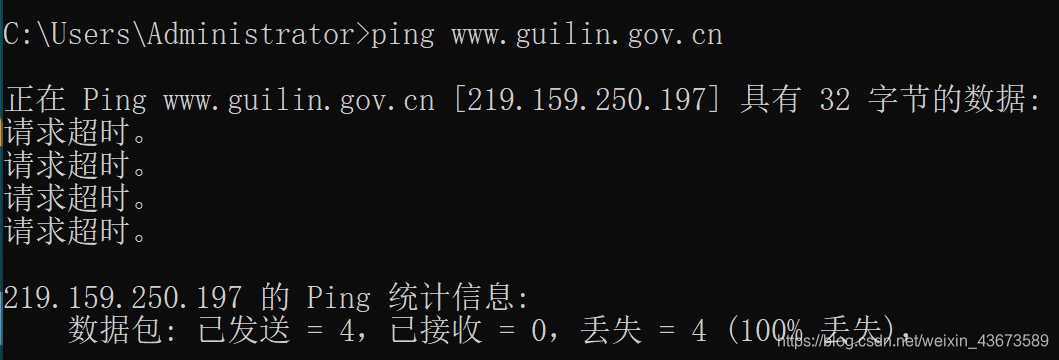

注意有些设备禁止ICMP，所以无法ping通。

2.网络测试

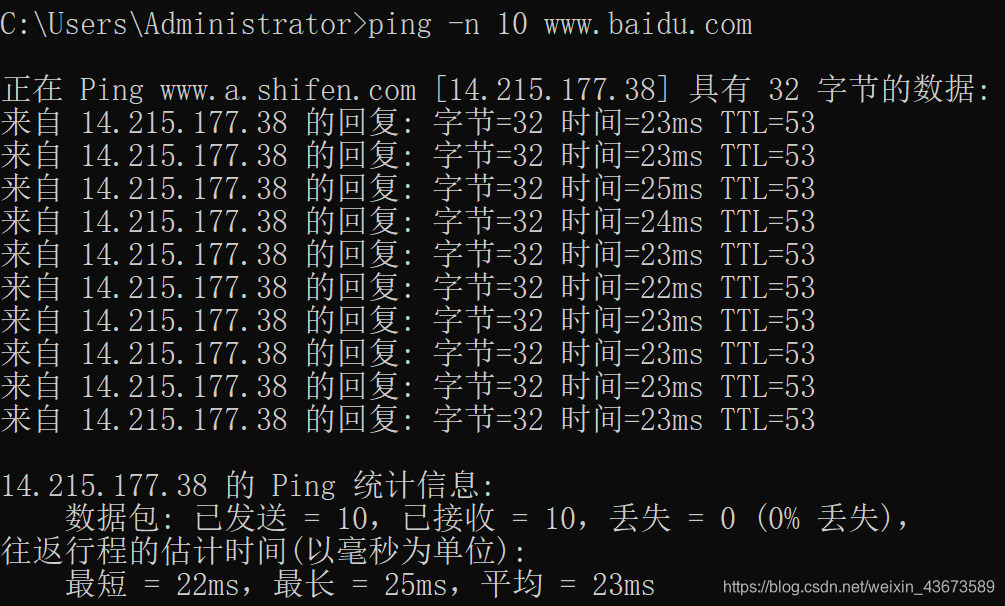

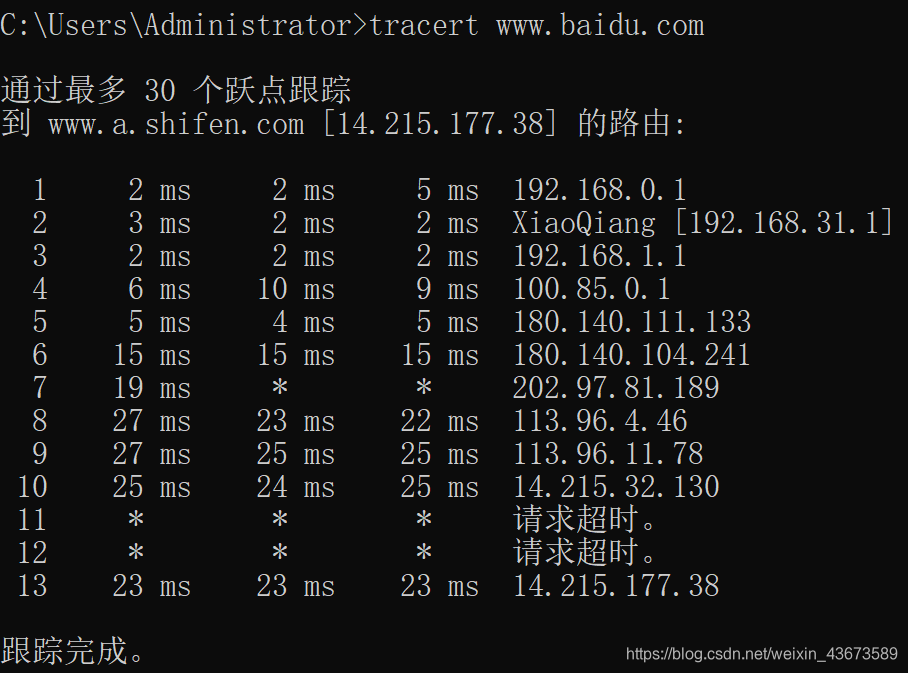

（1）测试从本地到百度的途径路由器

（2）

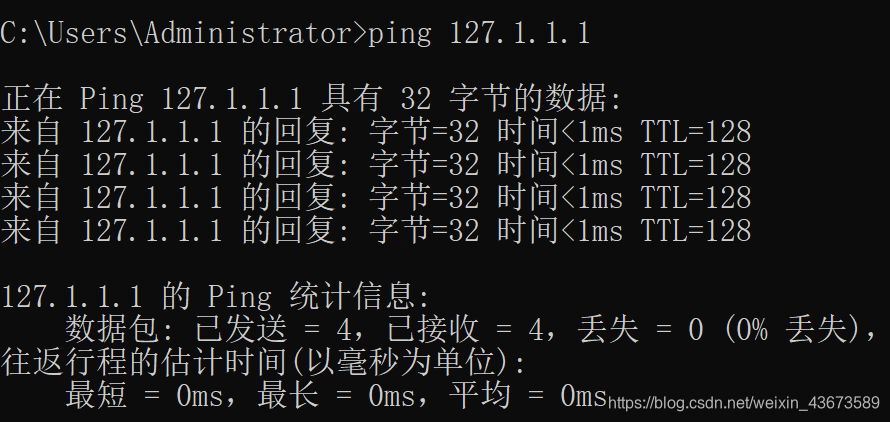

• Ping 本机

• Ping本网其他设备（手机）

先查看手机IP地址

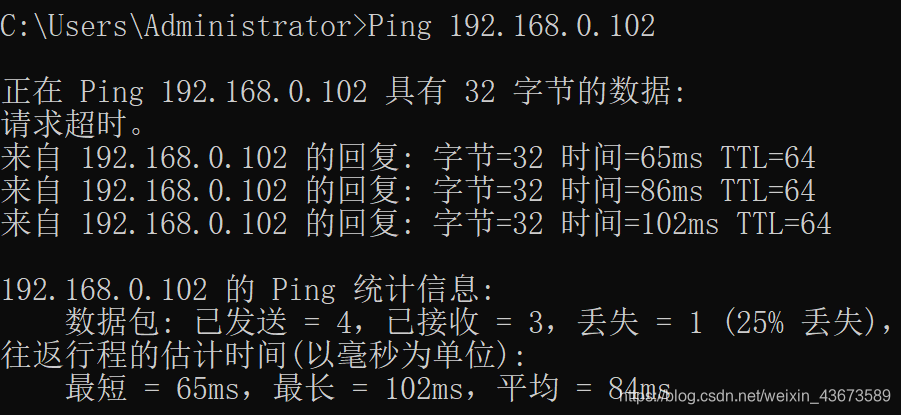

• Ping 手机

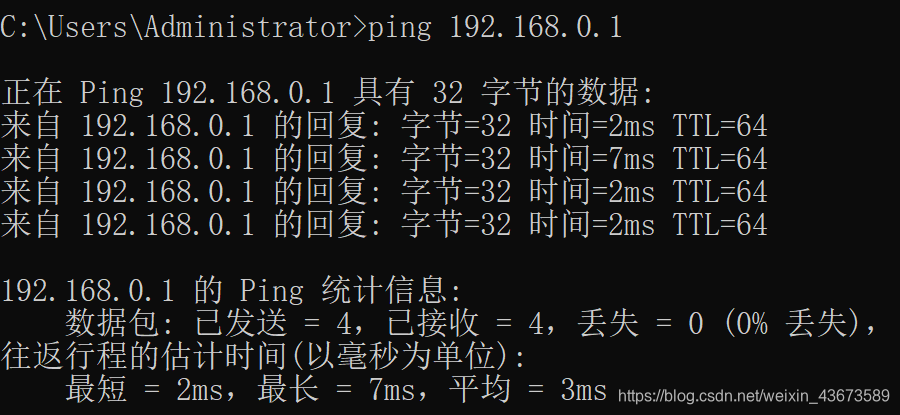

• Ping 默认网关

• Ping 外网其他（同学）主机

让那个同学百度他的本机ip，然后你ping他

3.广域网络延迟测试

（1）测试从本机到外部至少5个服务器（不同地理位置，建议位置一定要相隔较远）的网络传输延迟，（必须多次不同时段测试，并且取平均值）

坐标：桂林 (110.31,25.26)

（2）请以地图的方式标注你所在的地理位置，以及被测点的地理位置

（3）请以列表的方式列出数据结果，包括相关各个地点的地理位置的经纬度。

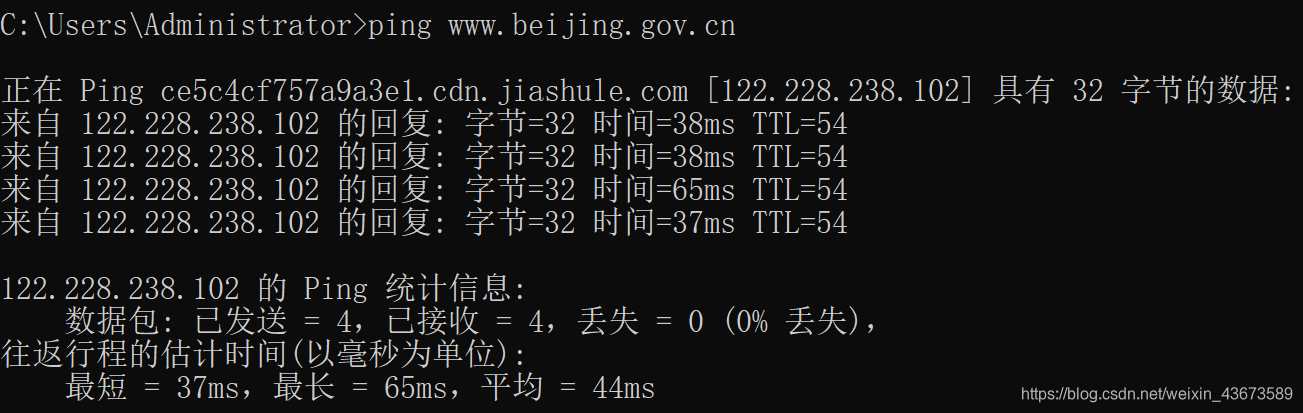

北京(116.41,39.91)

38 38 65 37

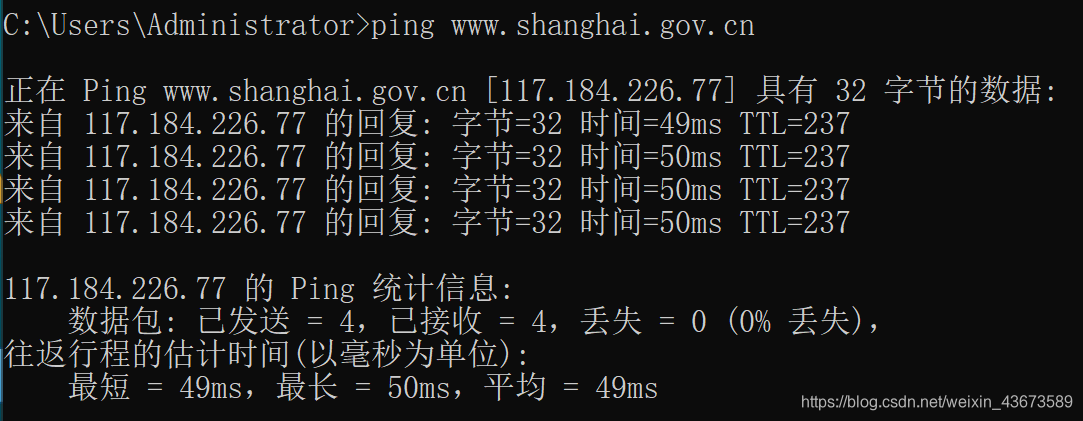

上海(121.43,34.50)

49 50 50 50

深圳(114.06,22.61)

22 22 22 22

重庆(106.45, 29.56)

40 40 40 41

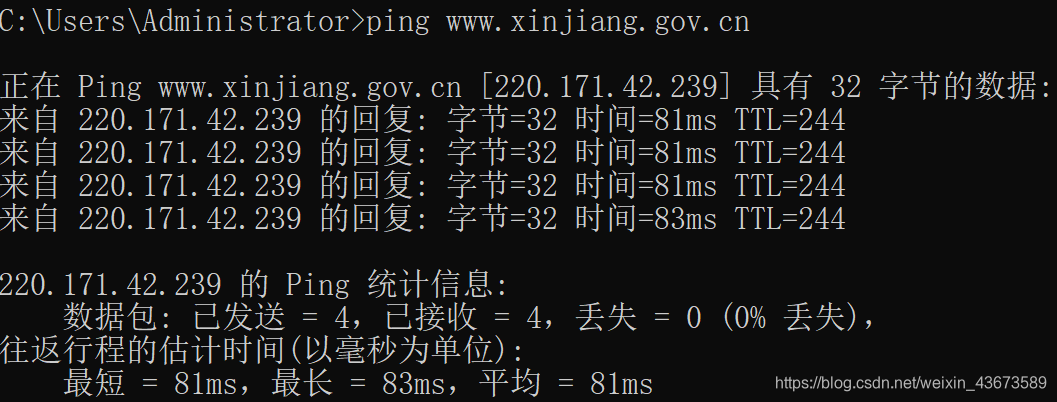

乌鲁木齐(87.68,43.76)

81 81 81 83

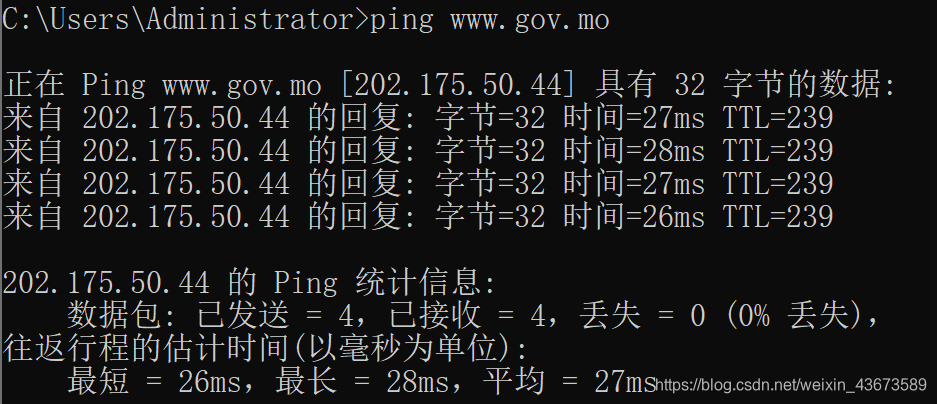

澳门(113.50,22.20)

27 28 27 26

-----------------------------

北京(116.41,39.91)

38 38 65 37

上海(121.43,34.50)

49 50 50 50

深圳(114.06,22.61)

22 22 22 22

广州(113.23,23.16)

重庆(106.45, 29.56)

40 40 40 41

乌鲁木齐(87.68,43.76)

81 81 81 83

三沙

29 29 30 32

桂林

中国澳门(113.50,22.20)

27 28 27 26

中国香港(114.10,22.20)

186 186 188

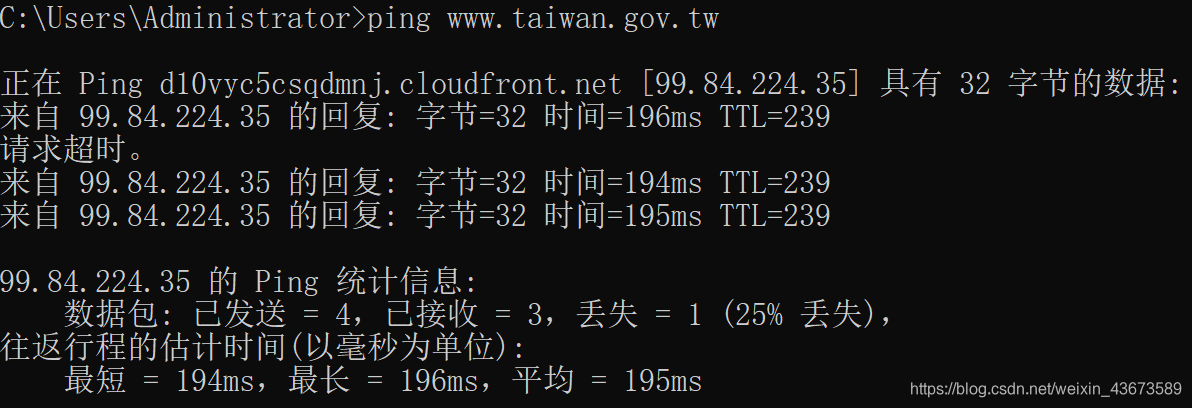

中国台湾

196 194 195

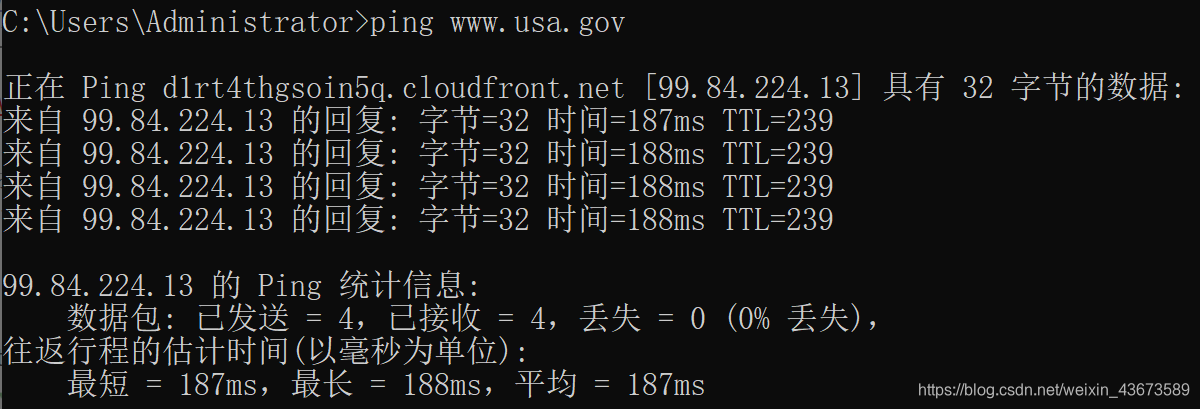

华盛顿

伦敦

新加坡

（5）请用第（2）步所检测所得的网络延迟结果，检验网络延迟是否与物理距离成正比，检验网络延迟是否满足三角的边关系（两边之和大于第三边，即两边的延迟大于第三边）。请用概率的方式或者其他数学表达方式描述结果

	三角形	距离	平均延迟
1	上海--北京	1059.6	37.25
	桂林--北京	1733	44
	桂林--上海	1447	49
2	郑州--上海	831	29
	桂林--上海	1447	49
	桂林--郑州	1103	43
3	郑州--北京	610	38
	桂林--北京	1733	44
	桂林--郑州	1103	43

4.数据帧的分析

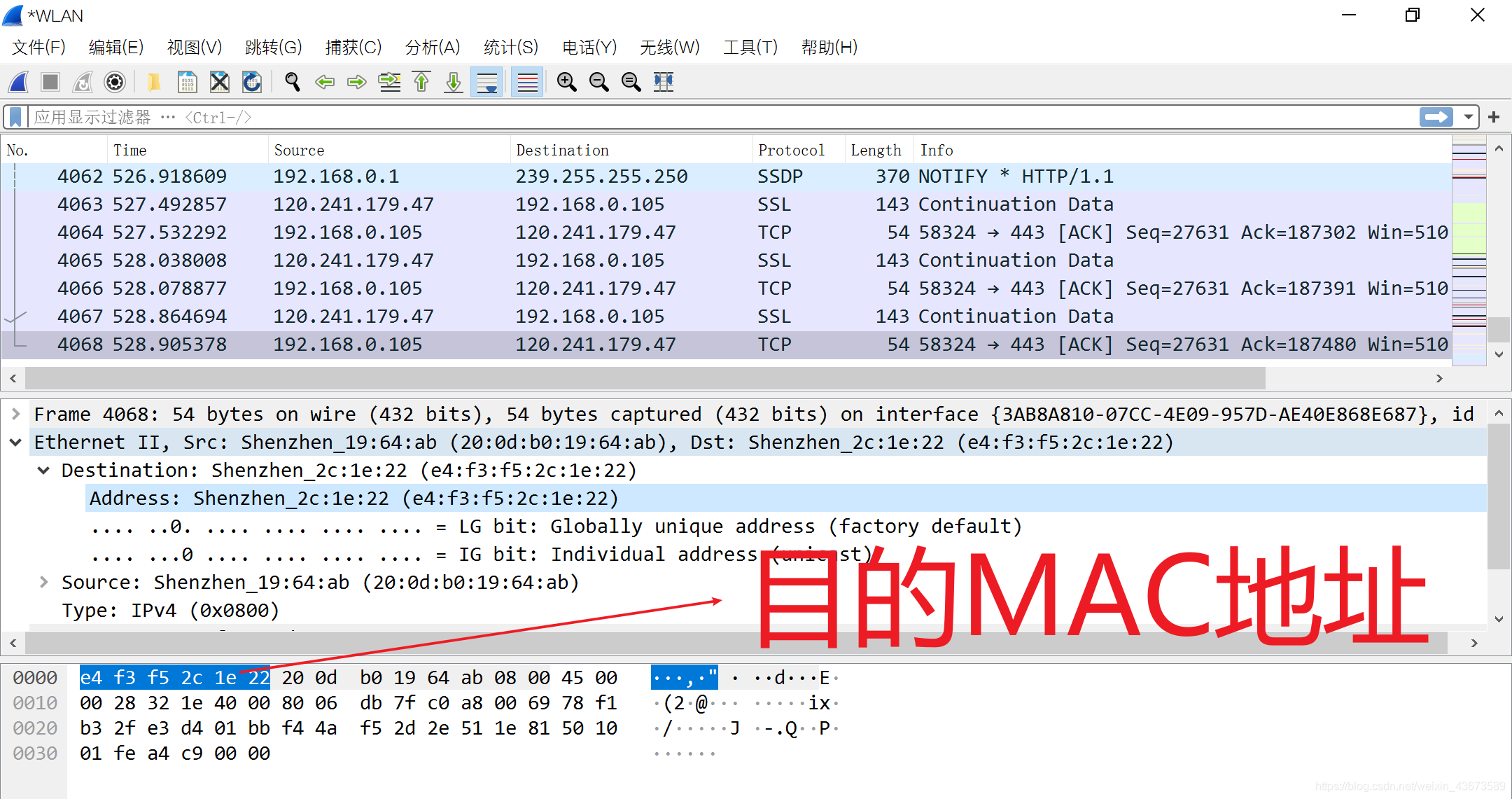

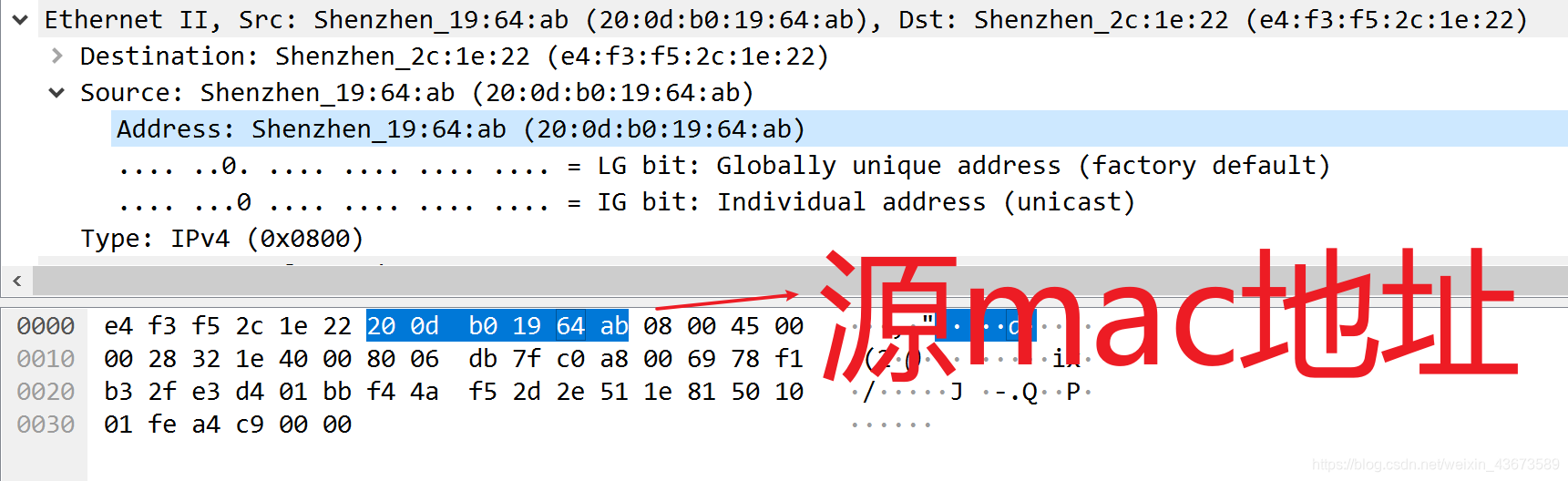

（1）分析一个包含HTTP的数据帧，具体包括数据链路层头部（标注目的MAC地址，源MAC地址，注意这个结果需要与上面第1部分的（2）或者（3）相一致），IP头部（标注目的IP地址和源IP地址）

（可以发现源mac地址与拓扑图中的laptop一致）

（2）请分析一个包含ARP请求或者响应的数据帧，具体要求同(1)

（3）请建立一个上层应用为HTTP的TCP连接，分析其中三次握手过程，分析其中窗口信息

三次握手：

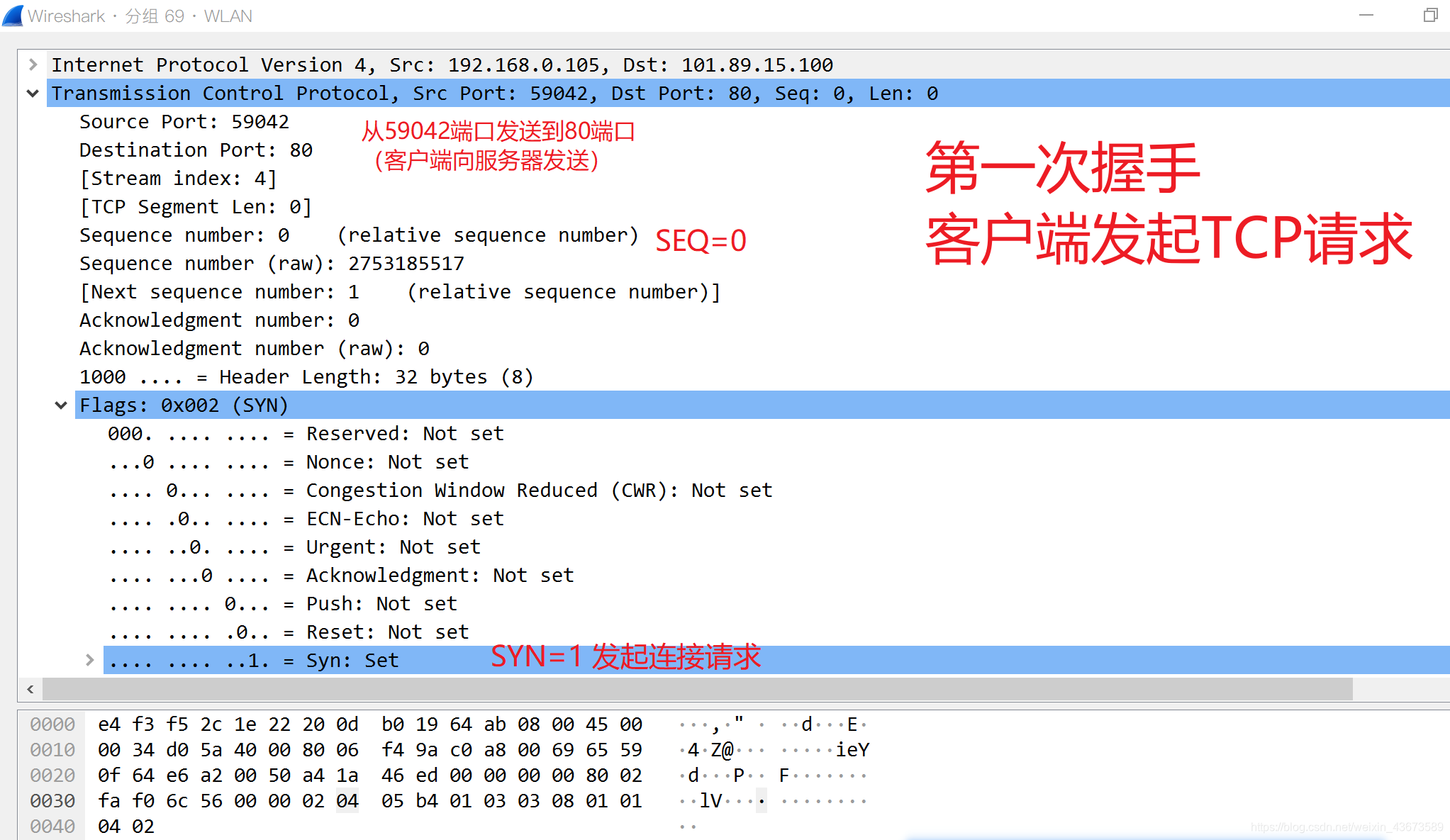

第一次握手：

第二次握手：

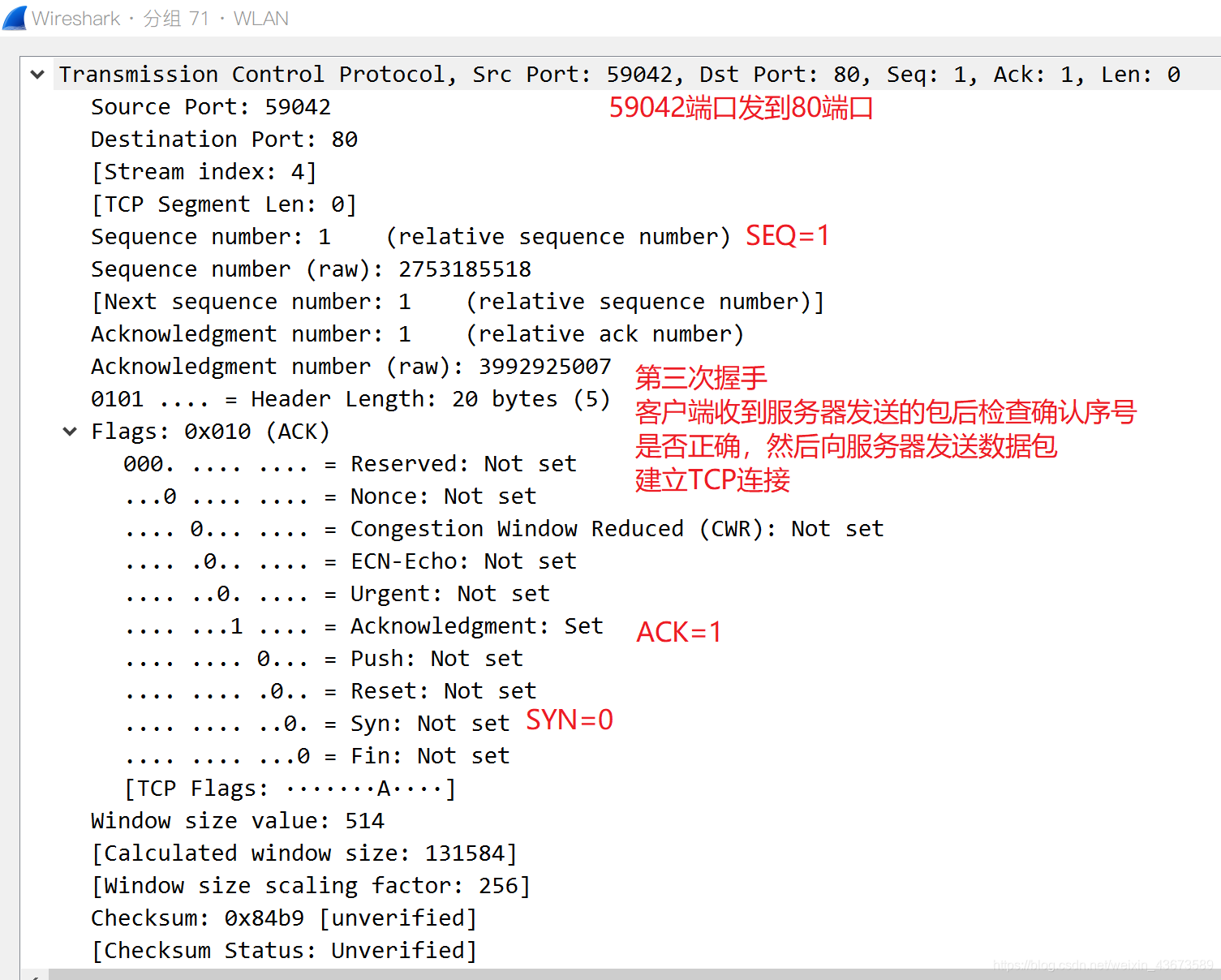

第三次握手：

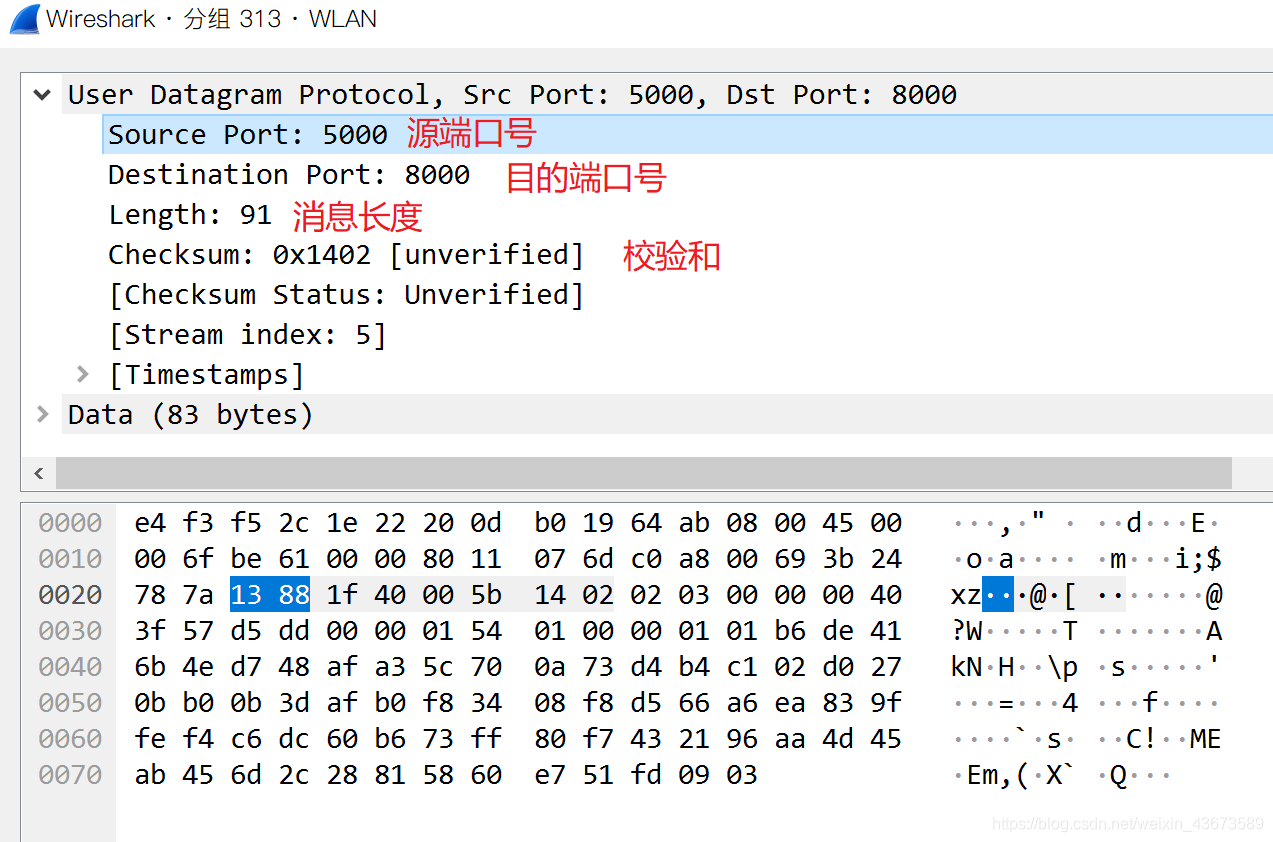

（4）分析一个上层应用为流媒体的UDP数据报，分析其中UDP首部各个域的信息

>>点此查看Serv-U安装方法

>>点此查看ftp搭建过程
