DM MPP大规模并行交叉主备集群部署

简介

MPP 主备就是在 MPP 集群的基础上，为每一个 MPP 节点配置一套实时主备系统，这些实时主备系统一起构成了 MPP 主备系统。MPP 主备系统包含多个守护进程组，每个守护进程组都是一个相对独立的实时主备系统，具备实时主备的基本功能，可以进行主备切换、备库接管等操作。

MPP 主备的主要目的是为 DM MPP 集群提供数据可靠性保障，备库只做数据容灾、备份，MPP 备库并不是 MPP 集群的一部分，只是某个 MPP 节点（主库）的镜像。MPP 备库不参与 MPP 操作，与其他 MPP 备库之间也没有任何关系，MPP 备库只能以单节点方式提供只读服务，但不提供全局的 MPP 只读服务。

MPP 主备系统中，一个守护进程 dmwatcher 可以监控、管理多个守护进程组的数据库实例。一般来说，一台物理机器上，可以部署 1 个 MPP 节点的主库和多个其他 MPP 节点的备库，充分利用硬件资源，节省投资。Global 守护类型的 MPP 主备库需要在 dm.ini 中配置 MPP_INI 为 1，并且 MPP 主备库的本地数据文件目录下都需要有 dmmpp.ctl 文件，如果 Global 守护类型的备库没有上述配置，守护进程和监视器无法正常使用，守护进程会切换到 Shutdown 状态，监视器上无法正常执行命令，会打印配置不一致的提示信息。

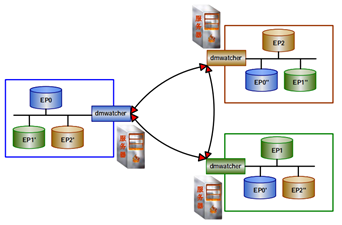

下图以三个 MPP 节点，每个节点配备两个备库为例，说明 MPP 主备系统的结构。

图1-1 DM MPP主备图解说明

部署环境

表2‑1 部署环境

系统版本	Centos7.9
CPU型号	Intel(R) i5-7200U CPU (2核）
磁盘空间	40G
内存大小	2G

表2‑2 磁盘规划

数据	/dev/mapper/vg_dm-lv_dmdata
备份	/dev/mapper/vg_dm-lv_dmbak
归档	/dev/mapper/vg_dm-lv_arch

表2‑3 目录规划

数据库软件安装目录	/home/dmdba/dmdbms
实例安装目录	/dmdata
归档存放目录	/dmdata/arch
备份存放目录	/dmdata/dmbak/

表2‑4 IP端口规划

实例名	IP	MAL端口	系统监听端口	实例本地的守护进程监听端口	实例监听守护进程端口
mpp1	192.168.254.144	5236	7336	7436	7536
mpp2	192.168.254.147	5236	7336	7436	7536
mpp11(mpp1备库)	192.168.254.147	5237	7337	7437	7537
mpp22(mpp2备库)	192.168.254.144	5237	7337	7437	7537

DM MPP大规模并行交叉主备集群部署
1. 安装DM 8并初始化实例

安装过程本文略

//mpp1初始化

./dminit path=/dmdata DB_NAME=mpp1 INSTANCE_NAME=mpp1 PORT_NUM=5236

//mpp22初始化

./dminit path=/dmdata DB_NAME=mpp22 INSTANCE_NAME=mpp22 PORT_NUM=5237

//mpp2初始化

./dminit path=/dmdata DB_NAME=mpp2 INSTANCE_NAME=mpp2 PORT_NUM=5236

//mpp11初始化

./dminit path=/dmdata DB_NAME=mpp11 INSTANCE_NAME=mpp11 PORT_NUM=5237

//将初始化后的数据库需要先启动一次，出现system is ready后停止数据库

cd /home/dmdba/dmdbms/bin

./dmserver /dmdata/mpp1/dm.ini

./dmserver /dmdata/mpp22/dm.ini

./dmserver /dmdata/mpp2/dm.ini

./dmserver /dmdata/mpp11/dm.ini

//查询是否都开启了DmAPService服务，若没有开启则手动开启./DmAPService start

ps -ef|grep dmap

数据库归档配置

//mpp1下

SQL> alter database mount;

SQL> alter database add archivelog 'dest=/dmdata/arch/mpp1 ,TYPE=local,FILE_SIZE=1024,SPACE_LIMIT=10240';

SQL> alter database archivelog;

SQL> alter database open;

//mpp22下

SQL> alter database mount;

SQL> alter database add archivelog 'dest=/dmdata/arch/mpp22 ,TYPE=local,FILE_SIZE=1024,SPACE_LIMIT=10240';

SQL> alter database archivelog;

SQL> alter database open;

//mpp2下

SQL> alter database mount;

SQL> alter database add archivelog 'dest=/dmdata/arch/mpp2 ,TYPE=local,FILE_SIZE=1024,SPACE_LIMIT=10240';

SQL> alter database archivelog;

SQL> alter database open;

//mpp11下

SQL> alter database mount;

SQL> alter database add archivelog 'dest=/dmdata/arch/mpp11 ,TYPE=local,FILE_SIZE=1024,SPACE_LIMIT=10240';

SQL> alter database archivelog;

SQL> alter database open;

主备库做备份还原

//主库mpp1下进行备份

cd /home/dmdba/dmdbms/bin

./dmrman

RMAN> backup database '/dmdata/mpp1/dm.ini' backupset '/home/dmdba/bakfull';

////主库mpp2下进行备份

RMAN> backup database '/dmdata/mpp2/dm.ini' backupset '/home/dmdba/bakfull2';

//备份成功后退出RMAN模式进行SCP发送备份到备库mpp11与mpp22下

scp -r /home/dmdba/bakfull dmdba@备库ip:/home/dmdba

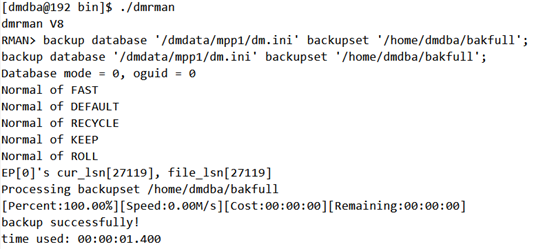

图3‑1 主库数据备份成功

图3‑2 通过SCP发送成功

//备库mpp11上进行数据恢复

mkdir -p /home/dmdba/bakfull

cd /home/dmdba/dmdbms/bin

./dmrman

RMAN> restore database '/dmdata/mpp11/dm.ini' from backupset '/home/dmdba/bakfull';

RMAN> recover database '/dmdata/mpp11/dm.ini' from backupset '/home/dmdba/bakfull';

RMAN> recover database '/dmdata/mpp11/dm.ini' update db_magic;

//备库mpp22上进行数据恢复

mkdir -p /home/dmdba/bakfull

cd /home/dmdba/dmdbms/bin

./dmrman

RMAN> restore database '/dmdata/mpp22/dm.ini' from backupset '/home/dmdba/bakfull';

RMAN> recover database '/dmdata/mpp22/dm.ini' from backupset '/home/dmdba/bakfull';

RMAN> recover database '/dmdata/mpp22/dm.ini' update db_magic;

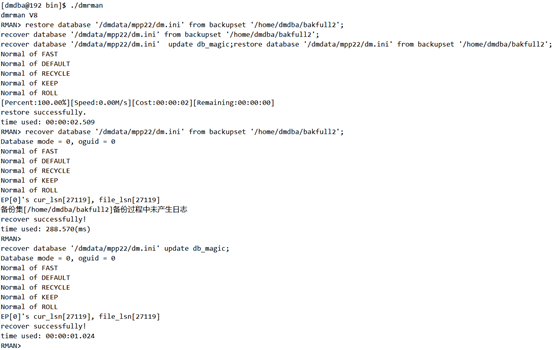

图3‑3 备库数据恢复成功

修改dm.ini文件

vi /dmdata/mpp*/dm.ini

//mpp1修改以下参数

INSTANCE_NAME = mpp1

PORT_NUM = 5236

MAL_INI = 1

ARCH_INI = 1

MPP_INI = 1

ALTER_MODE_STATUS = 0

ENABLE_OFFLINE_TS = 2

//mpp22修改以下参数

INSTANCE_NAME = mpp22

PORT_NUM = 5237

MAL_INI = 1

ARCH_INI = 1

MPP_INI = 1

ALTER_MODE_STATUS = 0

ENABLE_OFFLINE_TS = 2

//mpp2修改以下参数

INSTANCE_NAME = mpp2

PORT_NUM = 5236

MAL_INI = 1

ARCH_INI = 1

MPP_INI = 1

ALTER_MODE_STATUS = 0

ENABLE_OFFLINE_TS = 2

//mpp11修改以下参数

INSTANCE_NAME = mpp11

PORT_NUM = 5237

MAL_INI = 1

ARCH_INI = 1

MPP_INI = 1

ALTER_MODE_STATUS = 0

ENABLE_OFFLINE_TS = 2

配置归档配置文件dmarch.ini

vi /dmdata/mpp*/dmarch.ini

//主库mpp1内容

[ARCHIVE_REALTIME1]

ARCH_TYPE = REALTIME

ARCH_DEST = mpp11

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /dmdata/arch/mpp1

ARCH_FILE_SIZE = 1024

ARCH_SPACE_LIMIT = 5120

//备库mpp11内容

[ARCHIVE_REALTIME1]

ARCH_TYPE = REALTIME

ARCH_DEST = mpp1

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /dmdata/arch/mpp11

ARCH_FILE_SIZE = 1024

ARCH_SPACE_LIMIT = 5120

//主库mpp2内容

[ARCHIVE_REALTIME1]

ARCH_TYPE = REALTIME

ARCH_DEST = mpp22

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /dmdata/arch/mpp2

ARCH_FILE_SIZE = 1024

ARCH_SPACE_LIMIT = 5120

//备库mpp22内容

[ARCHIVE_REALTIME1]

ARCH_TYPE = REALTIME

ARCH_DEST = mpp2

[ARCHIVE_LOCAL1]

ARCH_TYPE = LOCAL

ARCH_DEST = /dmdata/arch/mpp22

ARCH_FILE_SIZE = 1024

ARCH_SPACE_LIMIT = 5120

配置dmmal参数文件

//根据需求修改对应参数,MAL_DW_PORT参数和dmmonitor.ini文件内相匹配

vi /dmdata/mpp*/dmmal.ini //主备两库都一致

MAL_CHECK_INTERVAL = 5 #MAL 链路检测时间间隔

MAL_CONN_FAIL_INTERVAL = 5 #判定 MAL 链路断开的时间

[MAL_INST1]

MAL_INST_NAME = mpp1 #实例名，和 dm.ini 中的 INSTANCE_NAME 一致

MAL_HOST = 192.168.254.144 #MAL 系统监听 TCP 连接的 IP 地址

MAL_PORT = 7336 #MAL 系统监听 TCP 连接的端口

MAL_INST_HOST = 192.168.254.144 #实例的对外服务 IP 地址

MAL_INST_PORT = 5236 #实例的对外服务端口，和 dm.ini 中的 PORT_NUM 一致

MAL_DW_PORT = 7436 #实例对应的守护进程监听 TCP 连接的端口

MAL_INST_DW_PORT = 7536 #实例监听守护进程 TCP 连接的端口

[MAL_INST2]

MAL_INST_NAME = mpp2 #实例名，和 dm.ini 中的 INSTANCE_NAME 一致

MAL_HOST = 192.168.254.147 #MAL 系统监听 TCP 连接的 IP 地址

MAL_PORT = 7336 #MAL 系统监听 TCP 连接的端口

MAL_INST_HOST = 192.168.254.147 #实例的对外服务 IP 地址

MAL_INST_PORT = 5236 #实例的对外服务端口，和 dm.ini 中的 PORT_NUM 一致

MAL_DW_PORT = 7436 #实例对应的守护进程监听 TCP 连接的端口

MAL_INST_DW_PORT = 7536 #实例监听守护进程 TCP 连接的端口

[MAL_INST3]

MAL_INST_NAME = mpp11 #实例名，和 dm.ini 中的 INSTANCE_NAME 一致

MAL_HOST = 192.168.254.147 #MAL 系统监听 TCP 连接的 IP 地址

MAL_PORT = 7337 #MAL 系统监听 TCP 连接的端口

MAL_INST_HOST = 192.168.254.147 #实例的对外服务 IP 地址

MAL_INST_PORT = 5237 #实例的对外服务端口，和 dm.ini 中的 PORT_NUM 一致

MAL_DW_PORT = 7437 #实例对应的守护进程监听 TCP 连接的端口

MAL_INST_DW_PORT = 7537 #实例监听守护进程 TCP 连接的端口

[MAL_INST4]

MAL_INST_NAME = mpp22 #实例名，和 dm.ini 中的 INSTANCE_NAME 一致

MAL_HOST = 192.168.254.144 #MAL 系统监听 TCP 连接的 IP 地址

MAL_PORT = 7337 #MAL 系统监听 TCP 连接的端口

MAL_INST_HOST = 192.168.254.144 #实例的对外服务 IP 地址

MAL_INST_PORT = 5237 #实例的对外服务端口，和 dm.ini 中的 PORT_NUM 一致

MAL_DW_PORT = 7437 #实例对应的守护进程监听 TCP 连接的端口

MAL_INST_DW_PORT = 7537 #实例监听守护进程 TCP 连接的端口

配置dmmpp.ctl

//首先配置dmmpp.ini再利用dmctlcvt工具转换成.ctl文件，在主库mpp1和mpp2中分别配置ini后转换ctl发送至各自备库

[service_name1]

mpp_seq_no = 0

mpp_inst_name = mpp1

[service_name2]

mpp_seq_no = 1

mpp_inst_name = mpp2

./dmctlcvt TYPE=2 SRC=/dmdata/mpp1/dmmpp.ini DEST=/dmdata/mpp1/dmmpp.ctl

./dmctlcvt TYPE=2 SRC=/dmdata/mpp2/dmmpp.ini DEST=/dmdata/mpp2/dmmpp.ctl

mount方式启动数据库，修改设置

//mpp1需使用 MPP 类型为LOCAL方式登陆，否则报错

//mpp1下配置

./disql SYSDBA/SYSDBA@localhost:5236#"{mpp_type=local}"

SQL> SP_SET_PARA_VALUE(1, 'ALTER_MODE_STATUS', 1);

SQL> SP_SET_OGUID (112233);
