MTK 电池曲线配置【转】

本文转载自：http://blog.csdn.net/u010245383/article/details/51006597

硬件平台：MT8382

网上有很多关于电池曲线配置的文档，定位到具体的文件和数据结构，但是具体的数据配置却是没有，由于工作期间需要配置到对应的电池曲线；特意把修改过程使用到的数据记录下来；

电池曲线需要修改 mediatek\custom\pro\kernel\battery\battery\cust_battery_meter_table.h 文件中的BATTERY_PROFILE_STRUC battery_profile_t2[]结构数组；

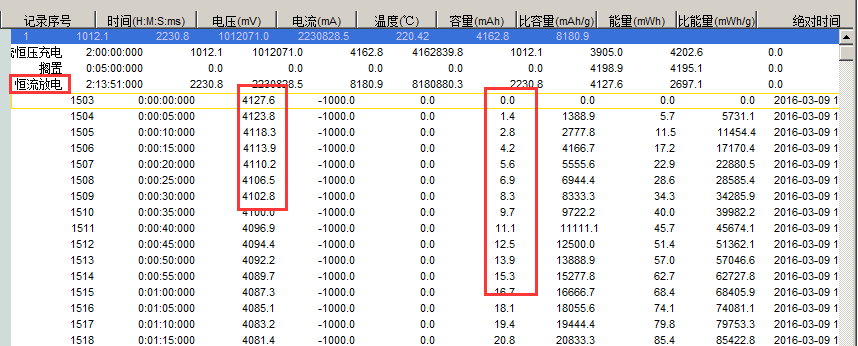

电池供应商提供恒流放电过程的数据：

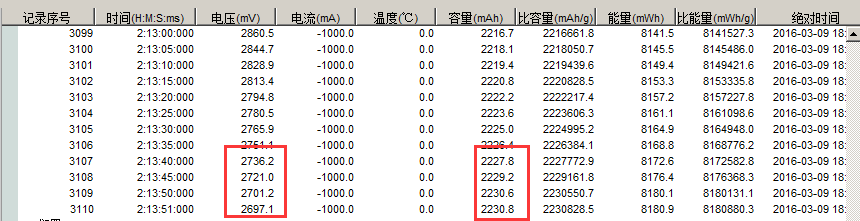

对于电池曲线，主要最关心的是放电过程的数据；从放电数据中可知电池的参数：电池最大电压为4.127V，最低电压2.697V，容量为2230.8mA；

    BATTERY_PROFILE_STRUC 结构描述的就是一个电池放电（消耗）过程的数据，电压是一致的，电量的表达方式是以另一种形式：百分比；



// T2 25C
BATTERY_PROFILE_STRUC battery_profile_t2[] =
{
 {0   , 4127},
 {1   , 4081},
 {3   , 4039},
 {4   , 4025},
 {6   , 4001},
  ......
 {36  , 3789},
 {37  , 3783},
 {39  , 3771},
 {40  , 3765},
 {42  , 3753},
  ......
 {90  , 3432},
 {92  , 3414},
 {93  , 3406},
 {94  , 3397},
 {96  , 3375},
 {97  , 3364},
 {98  , 3351},
 {100  , 3317},
 {101  , 3316},
  ......
};

成员一表示消耗了百分之多少的电量，成员一表示消耗了该电量此时对应的电压值；





BATTERY_PROFILE_STRUC 数据含义：

假如产品的电压范围设置在4.127V - 3.300V，由此可知此时电池的预定使用容量为2100mA，所以每个百分点就是21mA；

 {0   , 4127},   表示消耗0%电量，即此时电池充饱电状态的电压最大值；

 {1   , 4081},   表示消耗1%电量，即此时电压为消耗了21mA时的电压值；

 ......

 {36  , 3789},  表示消耗36%电量，即此时电压为消耗了756mA时的电压值；

 ......

{100  , 3317}, 表示消耗100%电量，即此时电压为预定最小值；

剩下的电量为储电保护，防止电池过放导致无法充电；









配置电池充电曲线，其实就是放电过程的逆序处理

修改对应文件： mediatek/custom/pro/lk/include/target/cust_battery.h

/* Battery Voltage and Percentage Mapping Table */
VBAT_TO_PERCENT Batt_VoltToPercent_Table[] = {
        /*BattVolt,BattPercent*/
        {3317,0},
        {3432,10},
        {3505,20},
        {3570,30},
        {3637,40},
        {3705,50},
        {3765,60},
        {3825,70},
        {3892,80},
        {3964,90},
        {4127,100},
};

可以根据放电曲线进行相应的修改

{3432,10},    表示充电电量为10%时容量为210mA，电池对应的电压值；

 ......

{3964,90},    表示充电电量为90%时容量为1890mA，电池对应的电压值；

{4127,100},  表示充电电量为100%时，即电池充饱电状态的电压最大值；







关于电池其他参数的配置，网上有很多帖子都有详细讲解，可以去参考；
