OLED显示_1



显示：

在选定的坐标下写入需显示的数据或命令；

接口：

并口（6800/8080）、串口（SPI、I2C）

函数类型：

1、基础函数：

void OLED_WR_Byte(u8 dat,u8 cmd)，分为串口字节写入和并口字节写入两种，根据条件进行不同编译；

参数1：需要写入的字节；参数2：字节含义（0表示命令，1表示数据）





void OLED_Display_On(void)
{

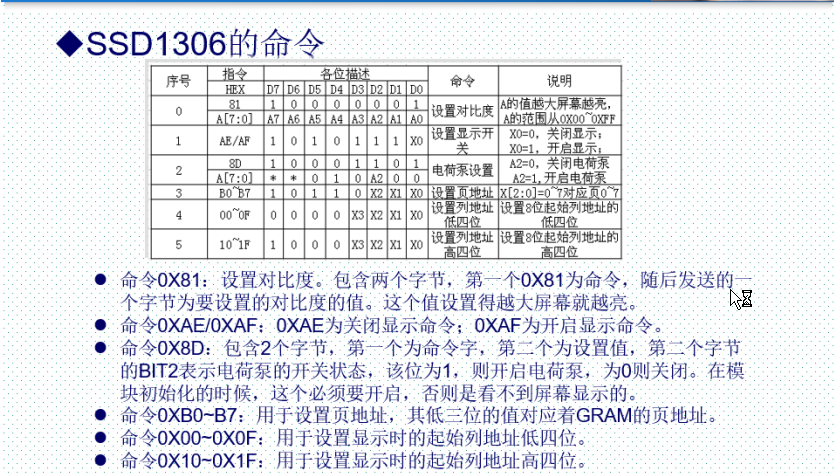

    OLED_WR_Byte(0x8D,OLED_CMD);    //电荷泵设置：包含2个字节，命令字
    OLED_WR_Byte(0x14,OLED_CMD);   //设置值：00010100,BIT2为1
    OLED_WR_Byte(0xAF,OLED_CMD);  //diaplay on
}



void OLED_Display_Off(void)
{
    OLED_WR_Byte(0X8D,OLED_CMD);  //电荷泵设置
    OLED_WR_Byte(0X10,OLED_CMD);  //00010000 BIT2为0
    OLED_WR_Byte(0XAE,OLED_CMD); //DISPLAY OFF
}



void OLED_Clear(void)
{
    u8 i,n;
    for(i=0;i<8;i++)
    {
        for(n=0;n<128;n++)
        {
            OLED_GRAM[n][i]=0X00;   //遍历所有点位复位
        }
    }
    OLED_Refresh_Gram();   //闪存更新
}



void OLED_Refresh_Gram(void)
{
    u8 i,n;
    for(i=0; i<8; i++)
    {
        OLED_WR_Byte(0xb0+i,OLED_CMD);  //设置页地址（0~7）
        OLED_WR_Byte(0x00,OLED_CMD);    //设置显示位置—列低地址
        OLED_WR_Byte(0x10,OLED_CMD);   //设置显示位置—列高地址
        for(n=0; n<128; n++)
        {
            OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA); //写数据
        }
    }
}



//画点，坐标原点在左上角，页号起始点在左下角
//x:0~127
//y:0~63
//t:1 填充 0,清空
void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
    u8 pos,bx,temp=0;
    if(x>127||y>64) return;  //坐标超限，坐标原点在左上角
    pos =7-y/8;     //每页有8行(y),页号起始在左下角
    bx =y%8;     //这里是为了要移位，因为沿x轴翻转，自然上下要调换，你可以在坐标系上画个q，沿x轴翻转后得到的d,当前页的行号
    temp=1<<(7-bx);   //"1"左移（7-bx）个位
    if(t)
    {
        OLED_GRAM[x][pos]|=temp;  // 填充
    }else
    {
        OLED_GRAM[x][pos]&=~temp;  //清空
    }
}
