RISC-V MCU应用教程之PWR停止模式

简介

CH32V103系列是以青稞V3A处理器为核心的32位通用MCU，该处理器是基于RISC-V开源指令集设计。片上集成了时钟安全机制、多级电源管理、通用DMA控制器。此系列具有1路USB2.0主机/设备接口、多通道12位ADC转换模块、多通道TouchKey、多组定时器、多路IIC/USART/SPI接口等丰富的外设资源。



本章教程主要讲述如何控制CH32V103进入停止模式以及对其进行唤醒操作。

1、PWR-停止模式简介及相关函数介绍

停止模式是在内核的深睡眠模式（SLEEPDEEP）基础上结合了外设的时钟控制机制，并让电压调节器的运行处于更低功耗的状态。此模式高频时钟（HSE/HSI/PLL）域被关闭，SRAM和寄存器内容保持，IO引脚状态保持。该模式唤醒后系统可以继续运行，HSI 称为默认系统时钟。



如果正在进行闪存编程，直到对内存访问完成，系统才进入停止模式；如果正在进行对 APB 的访问，直到对APB访问完成，系统才进入停止模式。



停止模式下可工作模块：独立看门狗（IWDG）、实时时钟（RTC）、低频时钟（LSI/LSE）。



进入：配置内核寄存器控制位SLEEPDEEP=1，电源控制寄存器的PDDS=0，可选LPDS位，执行WFI或WFE，可选SEVONPEND和SLEEPONEXIT。



退出：任一外部中断/事件(在外部中断寄存器中设置)、WKUP 引脚上升沿。



关于CH32V103 PWR-停止模式具体信息，可参考CH32V103应用手册。CH32V103 PWR标准库函数在PWR-睡眠模式章节已介绍，在此不再赘述。



2、硬件设计

单片机进入停止模式之后，需要对其进行唤醒操作，此时将开发板PA0引脚与3.3V引脚连接即可进行唤醒。



3、软件设计

本章教程在第四章EXTI基础上进行单片机停止模式唤醒，通过PA0接3.3V进入中断对停止模式进行唤醒，关于EXTI部分程序在此不再介绍，主要介绍如何进入停止模式并对其进行中断唤醒，其具体程序如下：

main.c文件

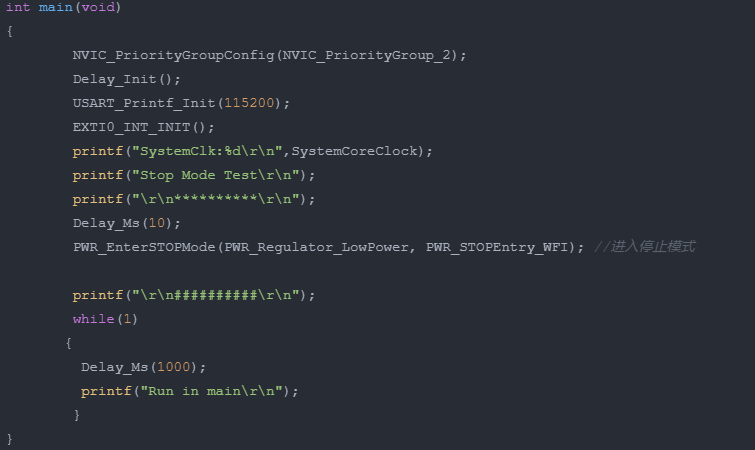

main.c文件主要包含相关知识信息打印以及进入停止模式和唤醒指令。

4、下载验证

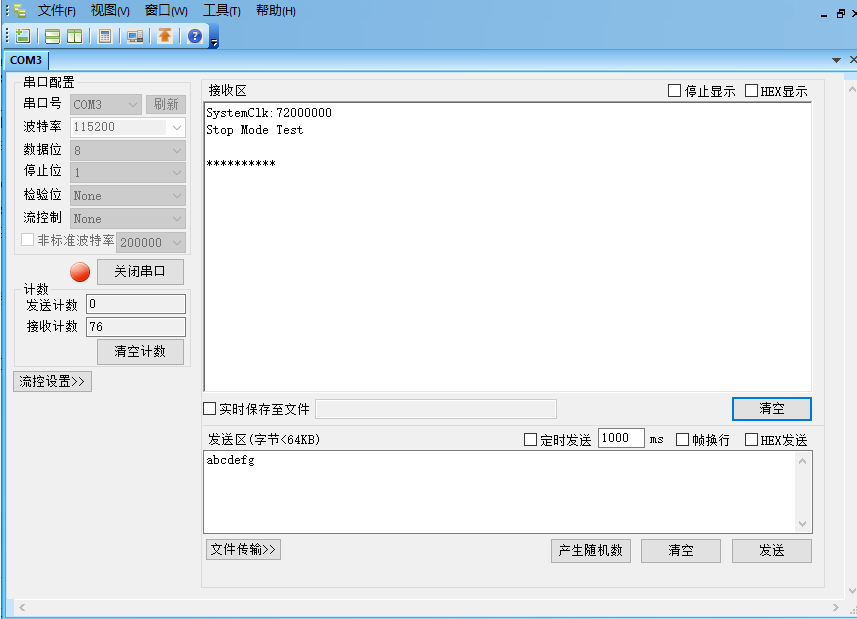

将编译好的程序下载到开发板并复位，串口打印情况具体如下：

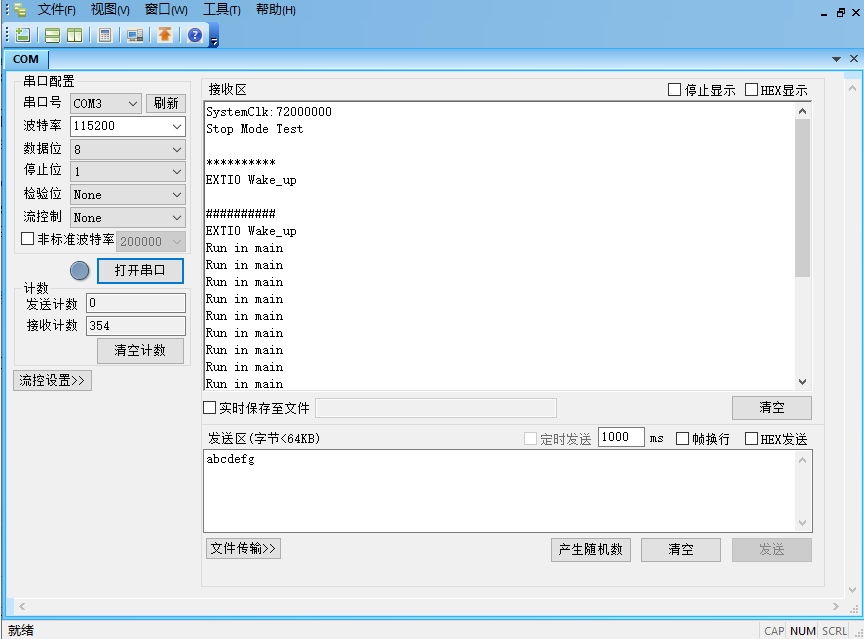

由图可知，单片机进入停止模式，将PA0引脚与3.3V引脚连接之后断开，串口打印信息如下：
