RISC-V MCU开发教程之与Matlab的串口通信

赤菟V307（CH32V307）是一款RISC-V内核的MCU，搭载的是沁恒自研RISC-V内核青稞V4F，最高主频144MHz，支持单精度浮点运算（FPU）。

Matlab支持串口通信，可以接收串口的数据，并进行数据处理，本文主要讲解赤菟V307与Matlab的串口通信，并进行快速傅里叶变换。

1、定义串口协议

为了更好的接收并处理串口数据，需要定制一定的传输协议：

l 每个数据以 ‘,’（ASCII：44）结束

l 整组数据以 ‘$’(ASCII：36) 结束

l 浮点统一放大到整数



2、赤菟V307端程序设计

赤菟V307发送一段信号，该信号由幅度为0.4的直流信号+幅度为0.5，频率为50Hz的信号+幅度为，频率为100Hz的信号+幅度为0.5，频率为150Hz的信号组成，采样率为1000Hz，一共发送1000个采样值。

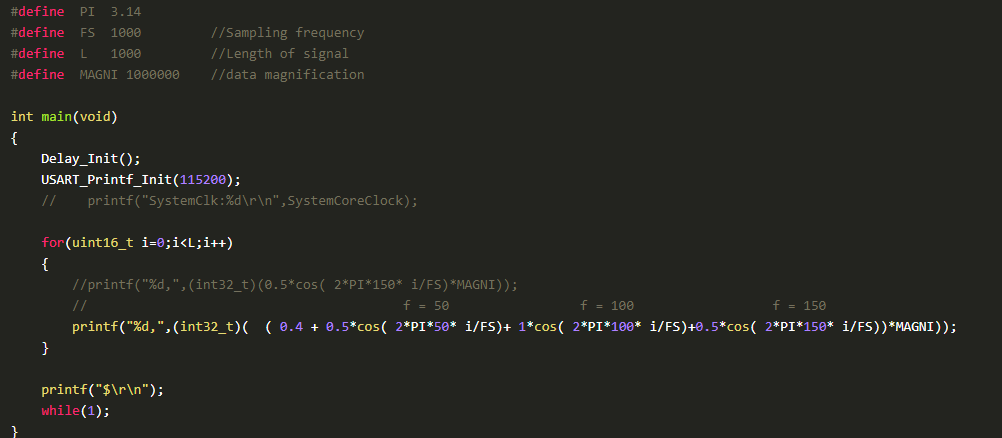

代码如下：





3、Matlab端程序设计

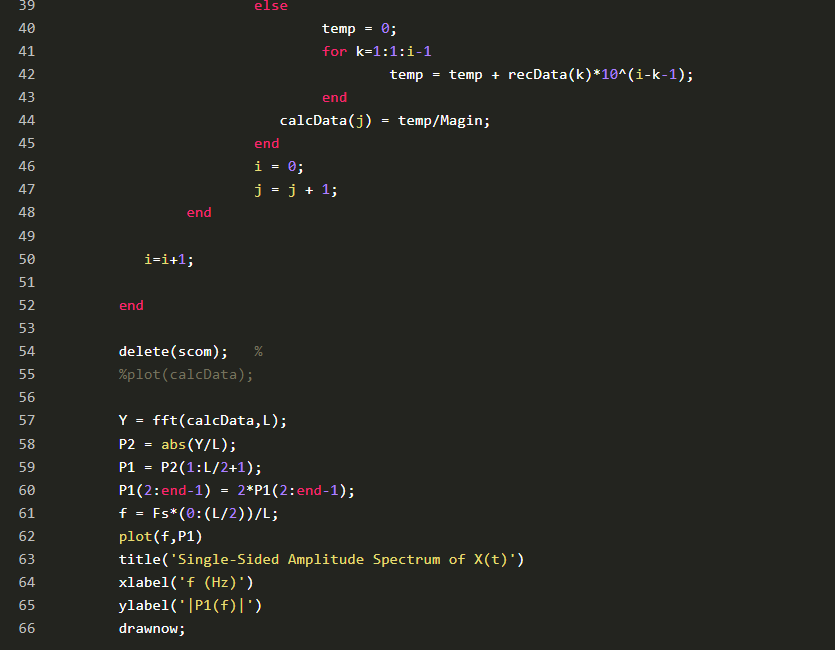

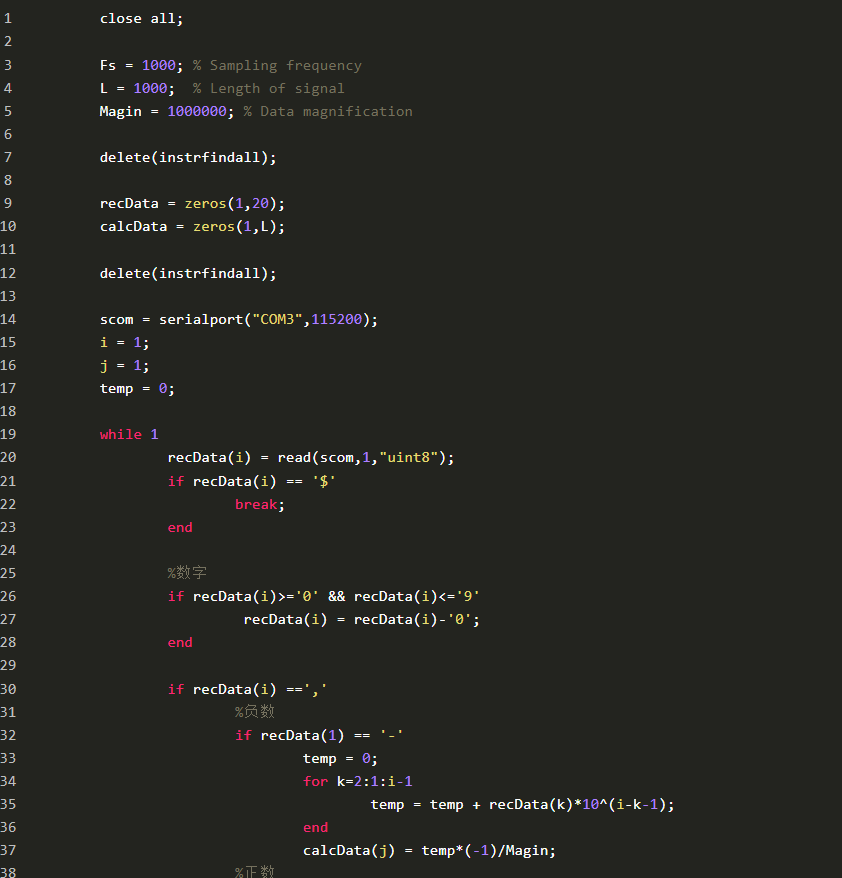

matlab支持串口接收数据，根据定义的协议，解析数据，支持正负整数。具体代码如下：









4、结果验证

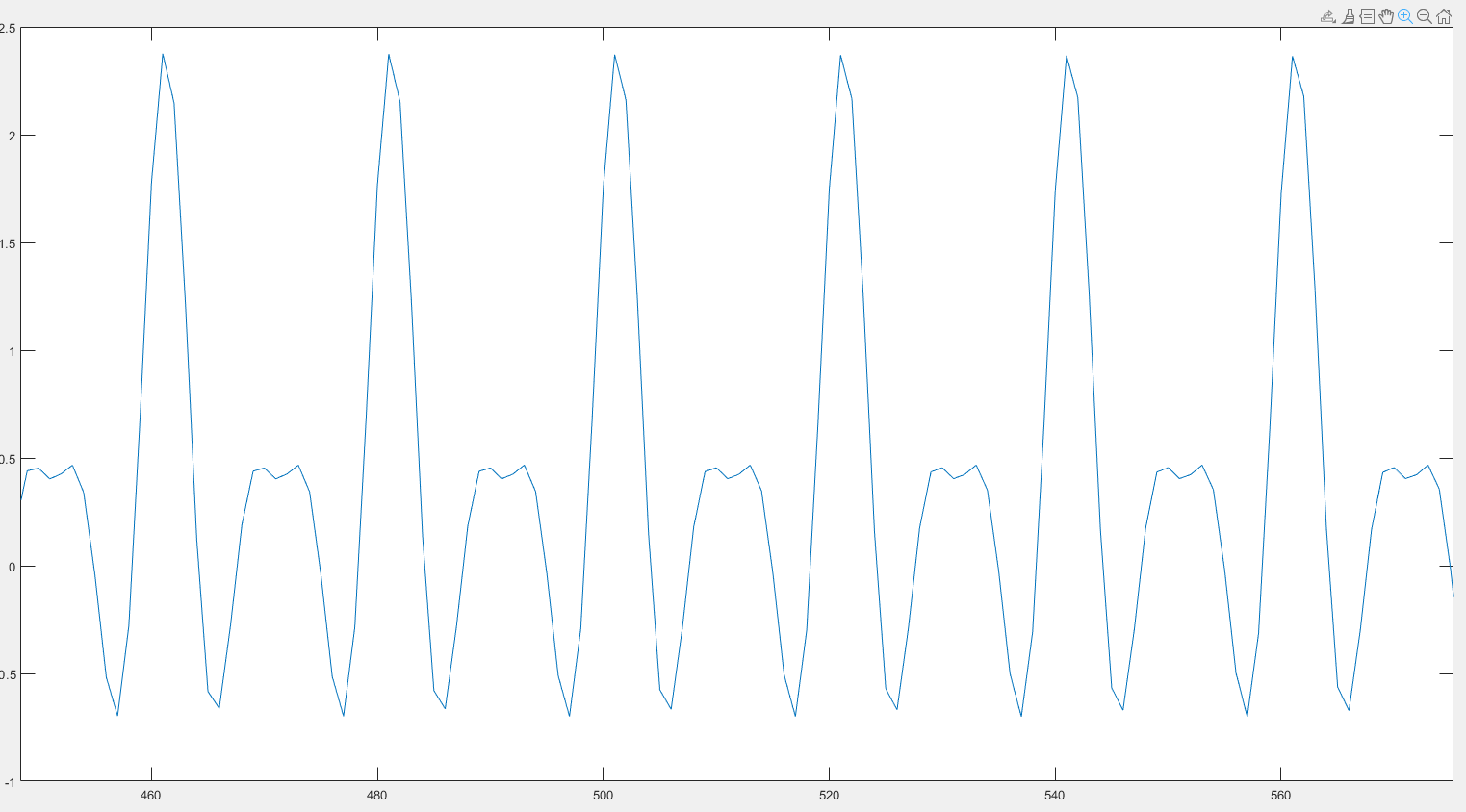

Matlab接收数据显示如下：

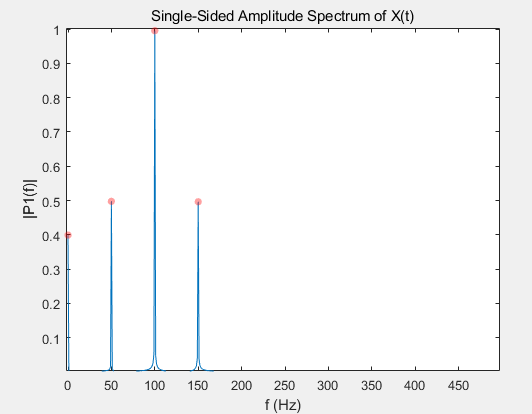

经过Matlab的快速傅里叶变换结果如下：







打通了赤菟V307和Matlab之间的“任督二脉”，后面可以愉快的验证赤菟V307的FFT以及相关的数字信号处理算法啦~~~~
