实验5：开源控制器实践——POX

基本要求

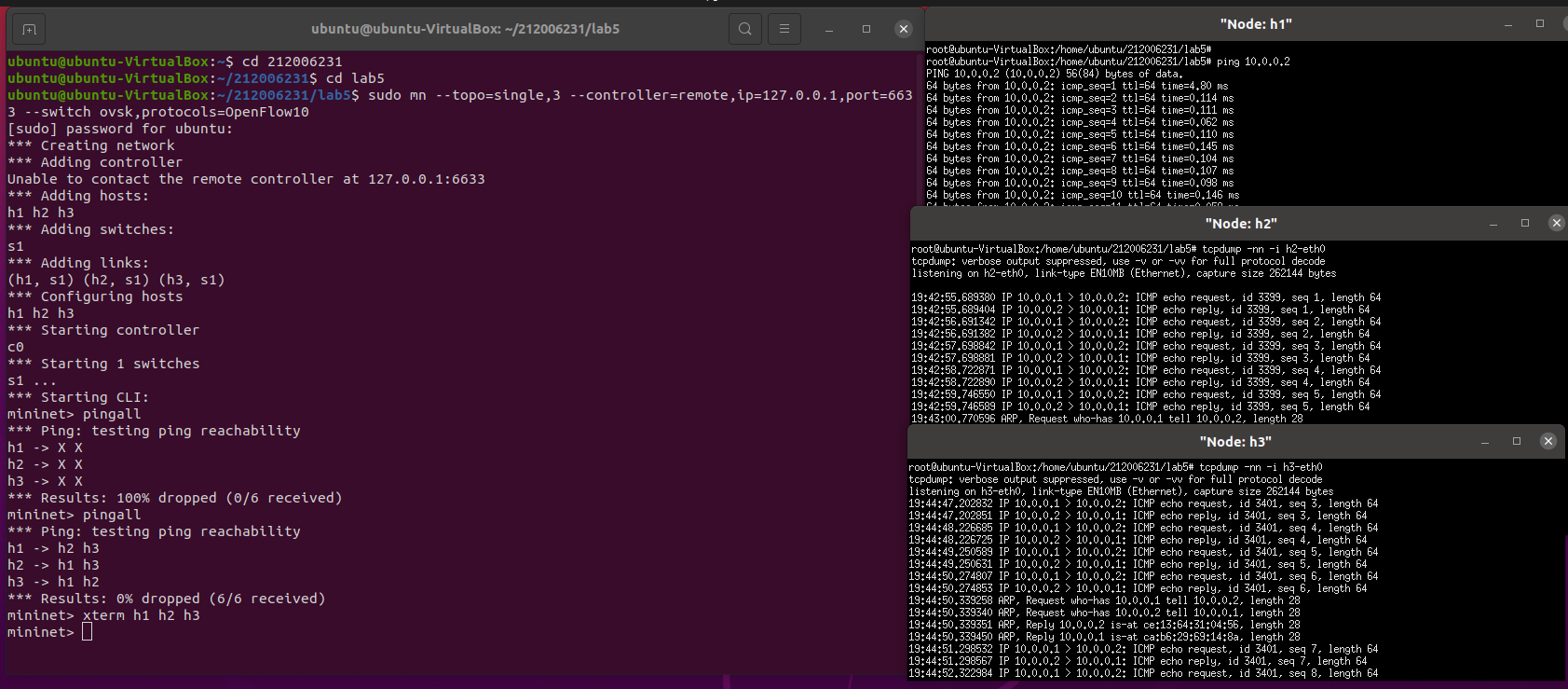

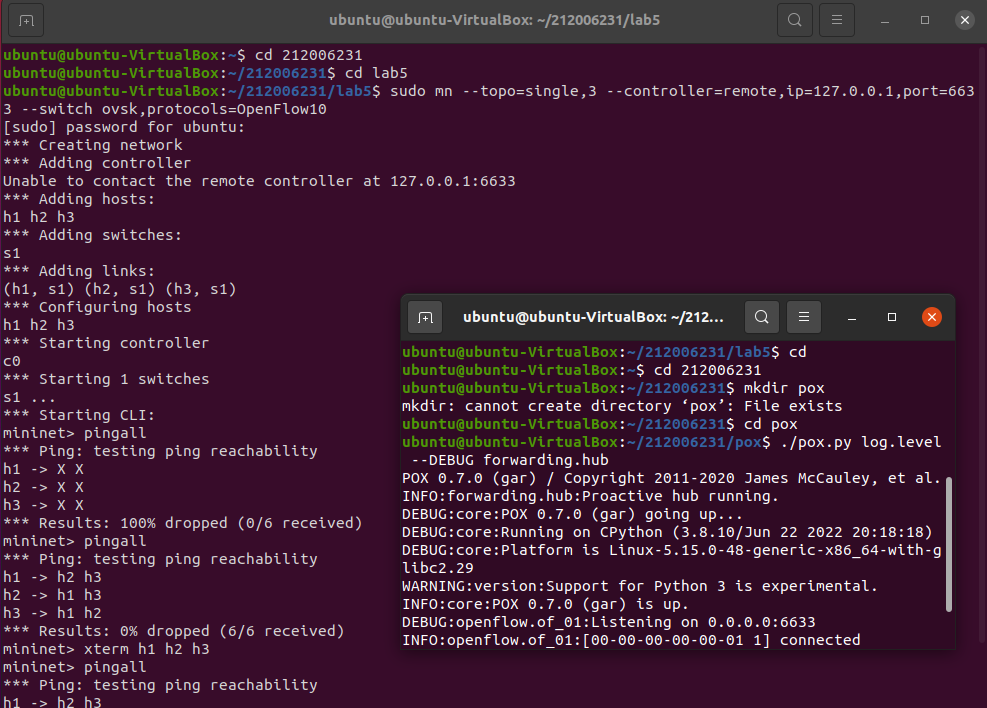

1.阅读Hub模块代码，使用 tcpdump 验证Hub模块；

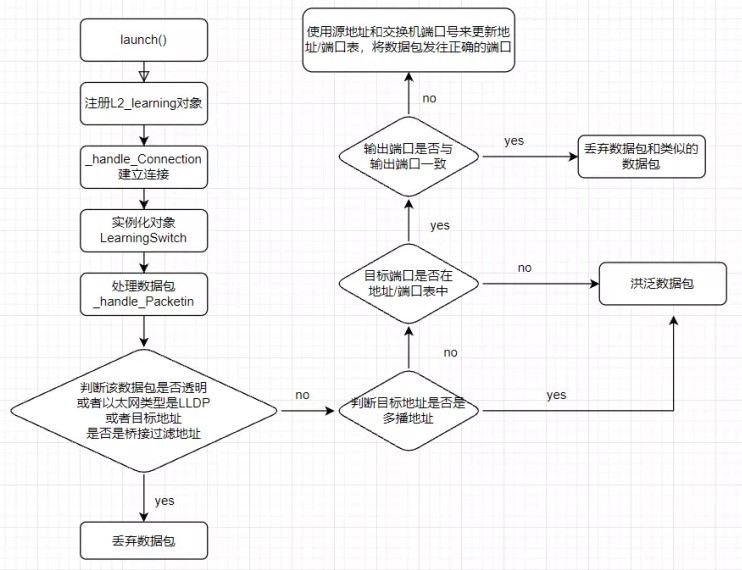

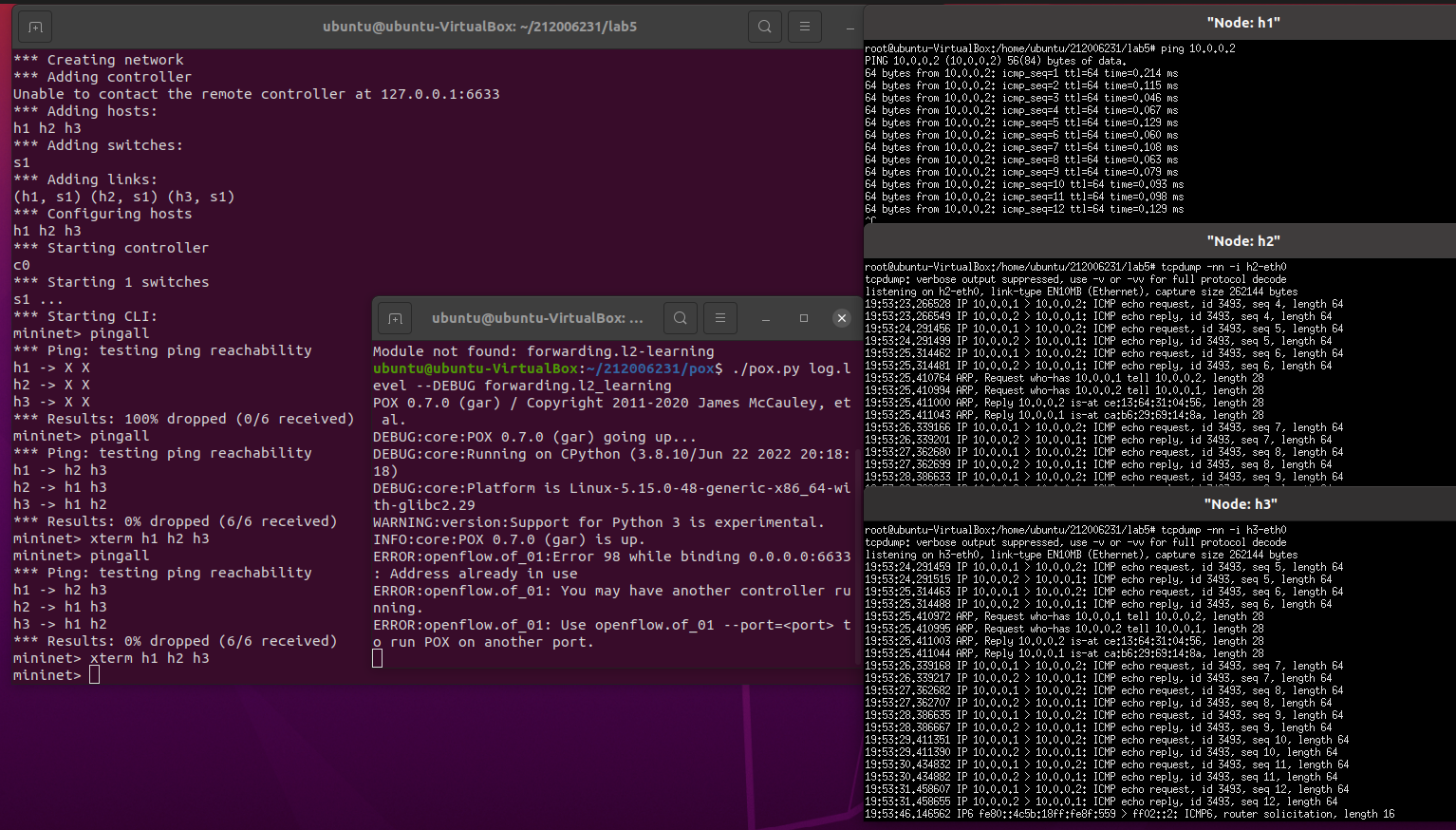

2.阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块；


进阶要求

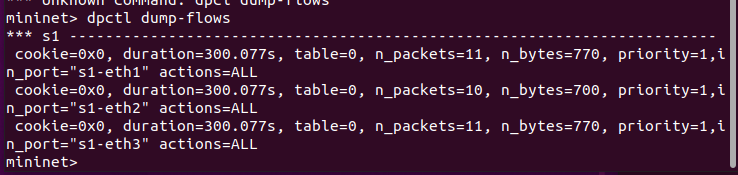

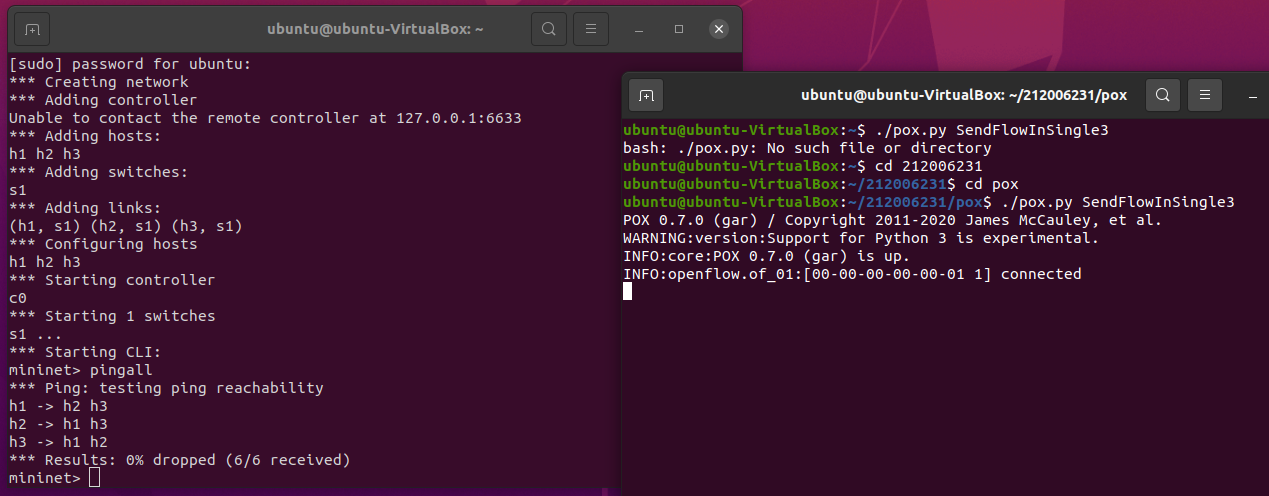

1.重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通。

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.lib.addresses import IPAddr

class SendFlowInSingle3(object):
    def __init__ (self):
    	core.openflow.addListeners(self)

    def _handle_ConnectionUp(self,event):
        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 2
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)


def launch ():
	core.registerNew(SendFlowInSingle3)

个人总结
在这次实验中我学习了解 POX 控制器的工作原理；通过验证POX的forwarding.hub和forwarding.l2_learning模块方式来初步学习POX控制器的使用方法；运用 POX控制器编写自定义网络应用组件程序，进一步熟悉POX控制器流表下发的方法。实验基础部分较简单，操作起来并不难，但是在进阶部分中遇到了问题，最后我也通过在网上查找资料学习了解了代码，才解决了问题。在查看老师发的pox文档时，还是通过翻译对比着看的，找到注册组件，发送流表部分，再结合自己找到的关于pox的资料，才成功编写出代码。在此期间，遇到过几个问题，第一，运行SendFlowSingle3时出现了错误，需重启虚拟机；第二，在进行tcpdump验证时，不能暂停H1ping，H2,H3才会显示数据。
