自研tmq总结

申明：本篇博客，只是用于自我学习，提升，没有任何其他用途。不便贴出任何涉及代码层面的东西。只是学习其思想。



由于公司用的是自研中间件tmq(事务消息队列)，看源码的时候，顺便总结一下。



tmq：除了支持普通的消息投递订阅以外，还支持事务消息。它的通信框架是nettey来实现的。同时，又可以通过自研的配置中心来实现自由配置。主要分为三个模块：tmq-broker，tmq-client，tmq-common。



tmq-broker:用来承接消息投递和订阅。其中的消息队列使用开源框架Disruptor中的RingBuffer来实现。同时实现了事务消息，消息DB存储，消息堆积报警，系统平滑扩容等特性。

tmq-client：是提供给业务方使用的二方包，其中有Producer和Customer两个模型，能够向broker投递消息以及消费broker推过来的消息。同时，向broker发送状态报文，从而让broker感知各个客户端的心跳。

tmq-common：是一个工具模块，其中定义了TCP传输中的一些协议以及一些常用的工具类。这三大模块将在之后的章节里进行详细的介绍。





tmq-common：主要是netty和protocol





1. PubMsgProtocol为pub向broker所投递的消息。
2. AckPubMsgProtocol为broker对pub投递消息状态的应答。
3. PubReportProtocol为pub向broker上报自身的状态，从而保持心跳。
4. TransactionStatusProtocol为pub向broker所投递的本地事务执行情况的信息。
5. CheckMsgProtocol为broker向producer发送check包，check本地事务是否成功。
6. SubReportProtocol为sub向broker上报自身状态，从而保持心跳。
7. SubMsgProtocol为broker向sub所投递的消息。
8. AckSubMsgProtocol为sub向broker消费msg状态的应答。



tmq-broker:包括消息队列、事务消息、消息DB存储、broker两两互备、心跳感应、消费的投递与消费、系统平滑扩容以及消息推挤报警等特性。而实现这些功能的核心是ProducerListener、CustomerListener、BrokerListener、DisruptorMsgQueue、ConfigManager、MsgGroupCfgManager这些类。









broker工作流程：

1. ProducerListener通过监听8085端口，感知pub所投递过来的msg，并将非half类型(这个将属于事务消息的范畴，将在之后的章节里进行详细介绍，这里讨论的是普通消息)的msg存储到DB中。
2. 随后，将msg放入消息队列，即DisruptorMsgQueue中，等待消费者消费。
3. 发送线程从消息队列中获取消息。
4. 查阅订阅关系，获取相应的channel。
5. 将msg通过channel投递给响应的消费者。

  同时，在broker初始化的时候，会启动一个check线程，将broker两两互备，通过BrokerListener感知各自的状态，同时，会进行扫表，来处理消息，以防止产生消息堆积。除此之外，broker上还有一个CustomerListener，用来感知消费者消费msg后的响应，根据msg是否被消费成功，从而更新msg在DB中的状态。ProducerListener和CustomerListener还有一个比较重要的功能，它们会监听pub和sub发送过来的ReportProtocol，从而感知pub和sub的心跳。下边将分节对ProducerListener、CustomerListener和BrokerListener进行详细介绍。

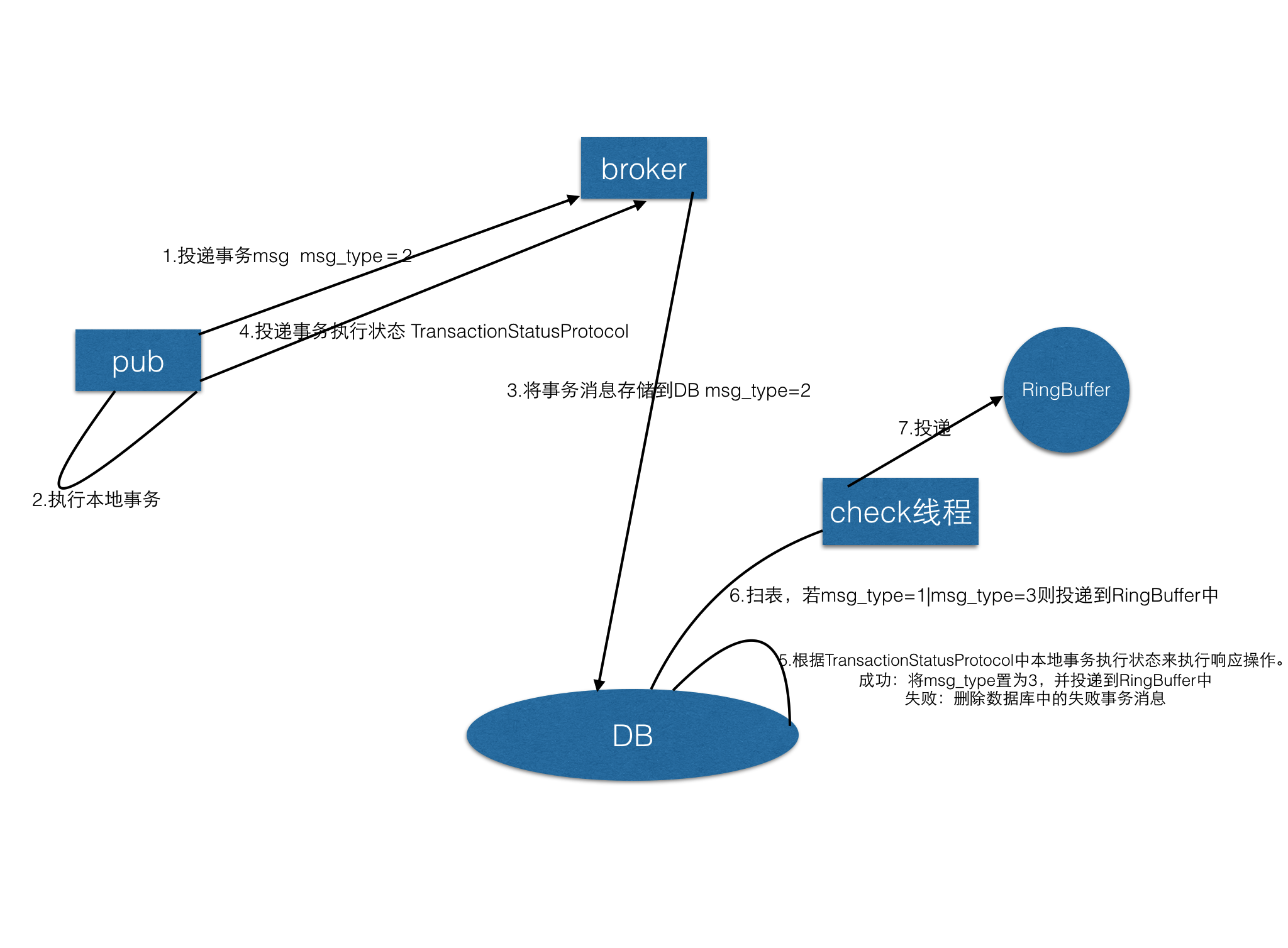

事务消息





1. pub向broker投递事务消息，消息中的msg_type字段为2。
2. pub接下来执行本地事务。
3. broker接收到事务消息后，将消息存储到DB。
4. pub将本地事务执行结果传递给broker。
5. broker根据本地事务的执行结果做出不同的操作。成功则对消息进行投递，并更新msg_type字段为3；失败则删除DB中的消息。
6. check线程扫表，将msg_type=1或3的消息放到RingBuffer中等待向sub投递。
