美术 2.7 Metallic与Speculer流程

2.6补充制定规范只是第一步，

• 避免项目重做，写工具补救
• 推荐给美术用，减少美术学习成本
• 除了导出导入，还有应用的环境检验

目的：熟悉 Metallic与Speculer流程区别，便于俩边资产的转化

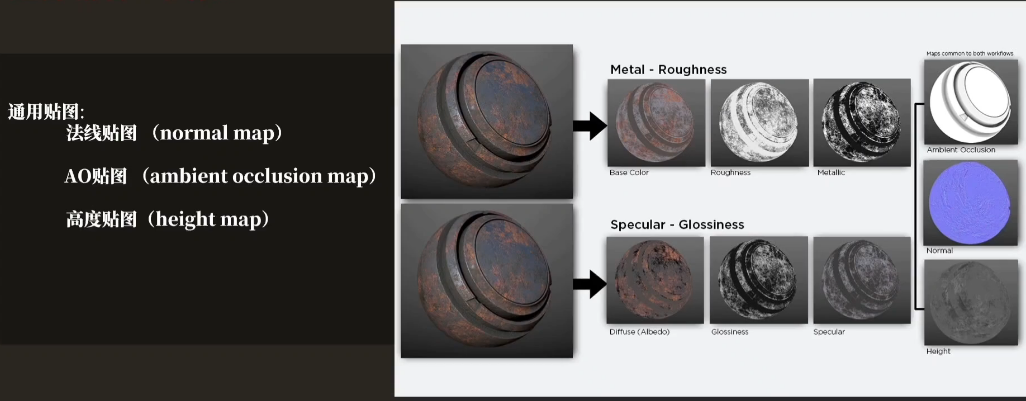

PBR俩种流程及转换

pbr模型，基于真实世界的物理的参数进行调参

金属粗糙度/镜面反射光泽度 工作流程

金属/粗糙度工作流程

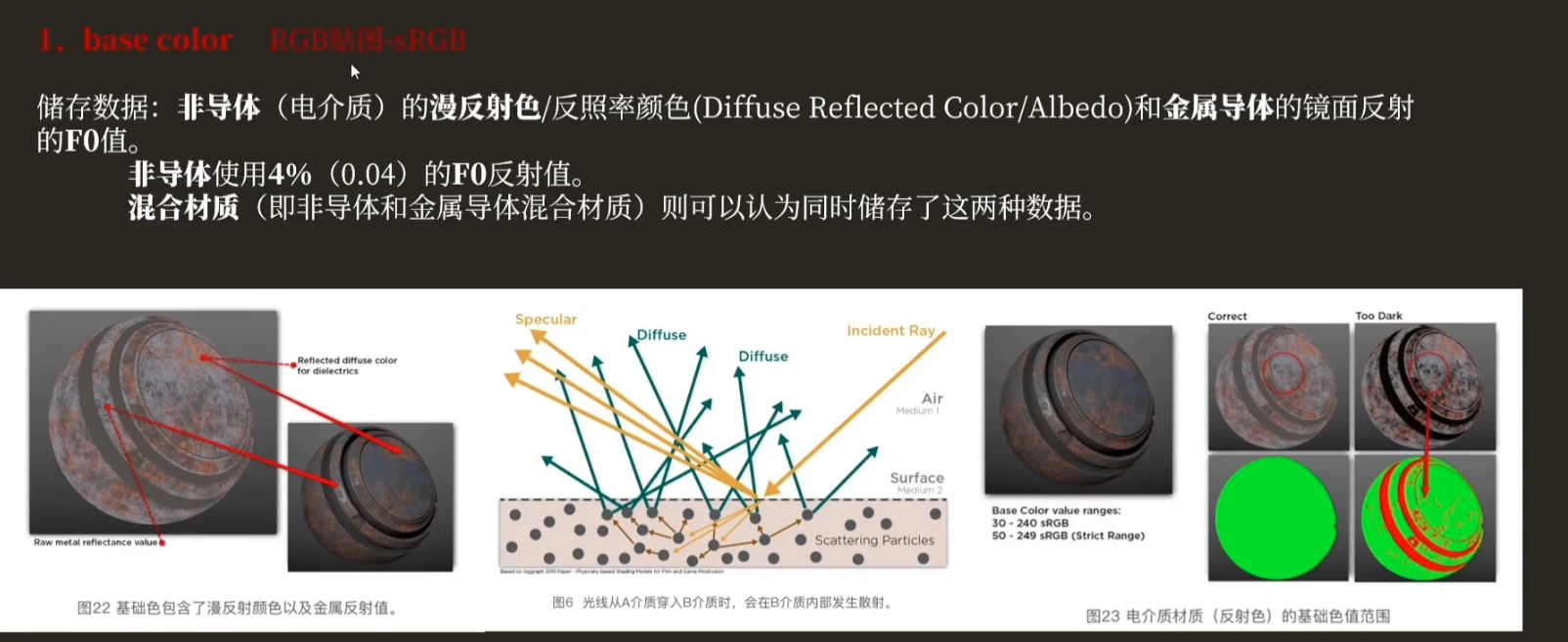

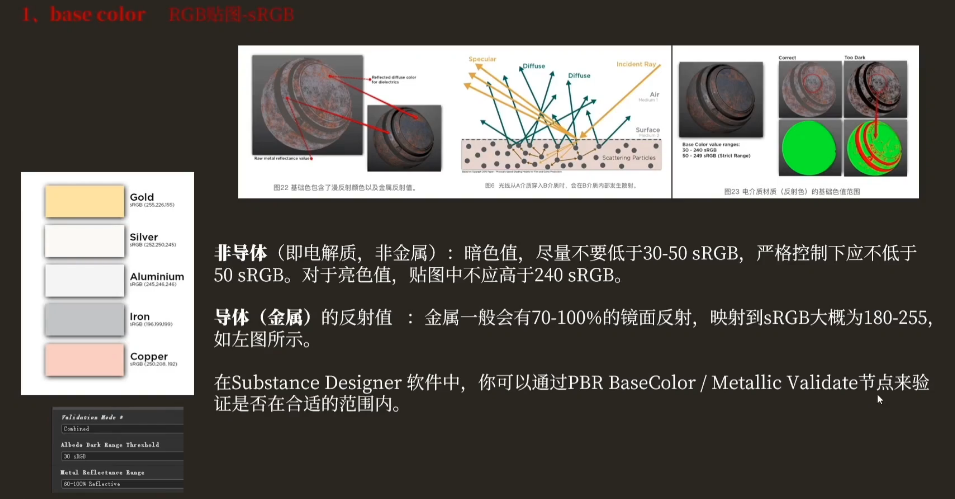

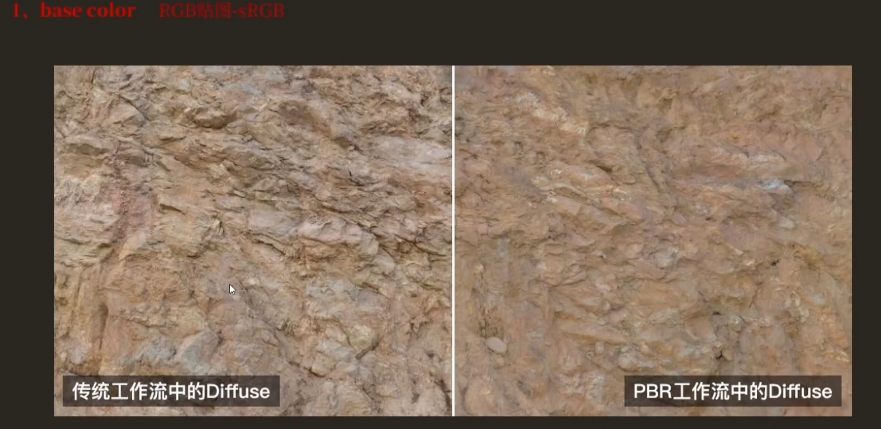

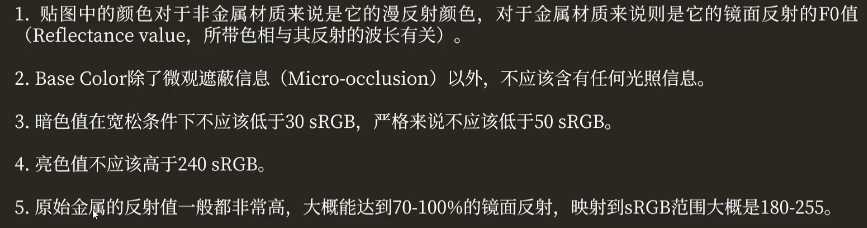

基础色贴图

  非金属 避免极黑极白

  basecolor 不应该携带光影信息（ao可以）

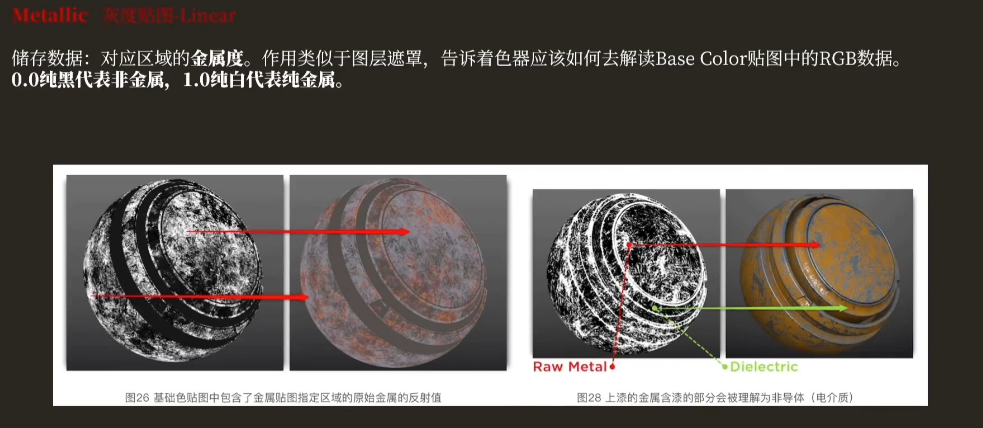

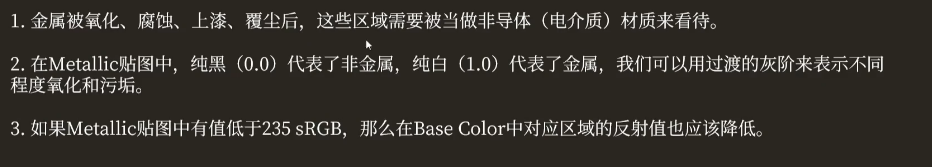

金属度贴图

类似遮罩，

非金属部分用basecolor，菲涅尔固定4%，金属部分，反射f0

• 0 纯黑 非金属
• 1纯白 金属
• 0~1  灰阶 表示 不同程度的氧化与污垢

粗糙度贴图

• 0 黑 平滑
• 1 白 粗糙

difuses的花瓣，

• 越粗糙 花瓣越大，反射越均匀
• 越光滑 花瓣越集中，反射越密集，高光更聚集



镜面反射 光泽度工作流

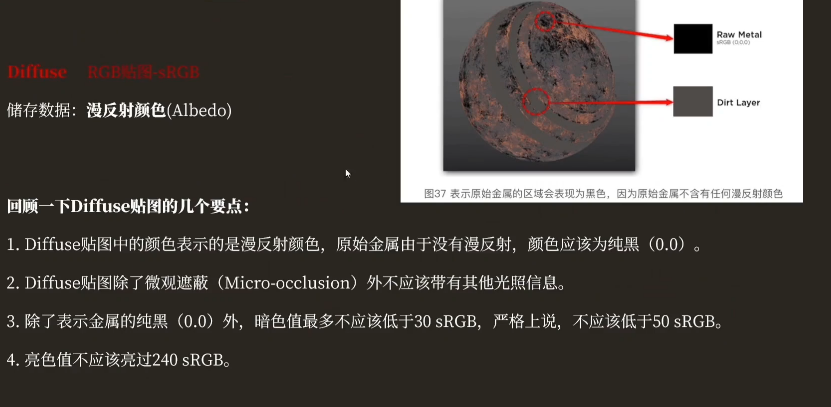

漫反射 diffuse贴图

• 对应basecolor
• 纯金属diffuse = 纯黑色
• 中间区域可以改变颜色 or 带上色彩
• 对比basecolor：basecolor储存了f0，diffuse只储存反射

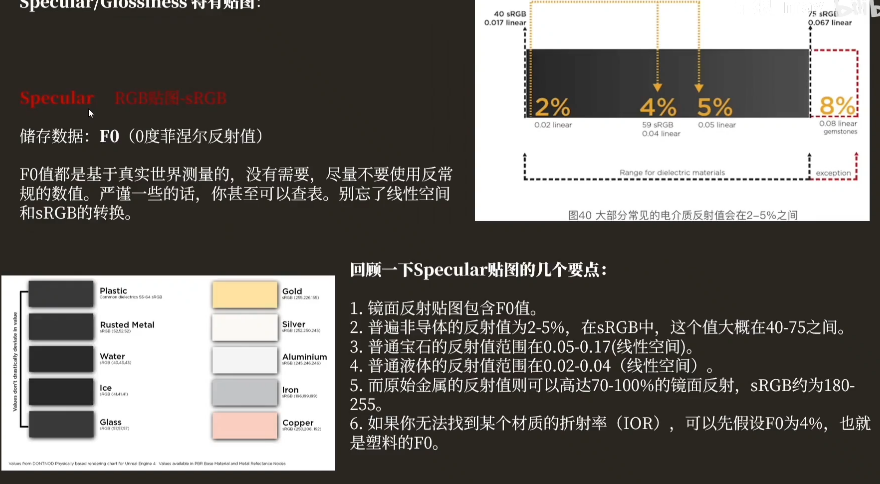

Specular贴图

对比金属度流程：只有一个rgb贴图，而specular有俩个rgb贴图（一个储存f0菲涅尔、）

菲涅尔贴图注意能量守恒，

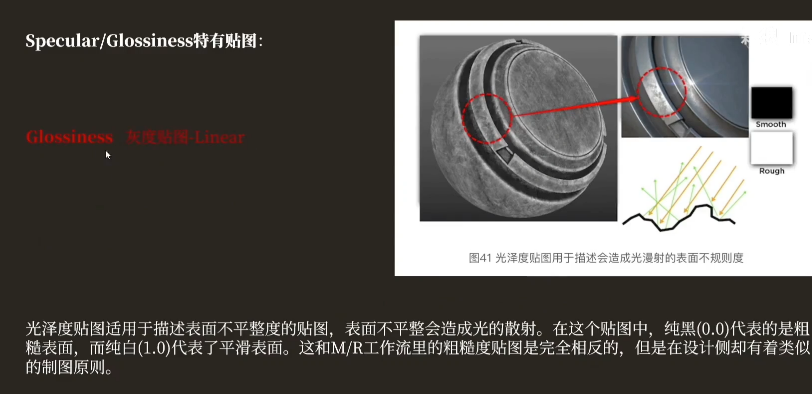

Glossiness 光泽度贴图

对标金属度流程的粗糙度贴图（俩者互反，ps取反向可得另一张）

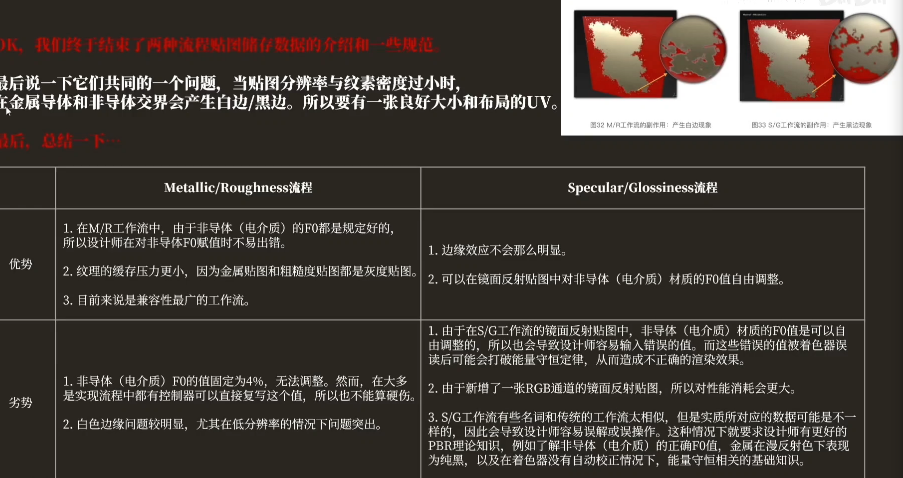

共性

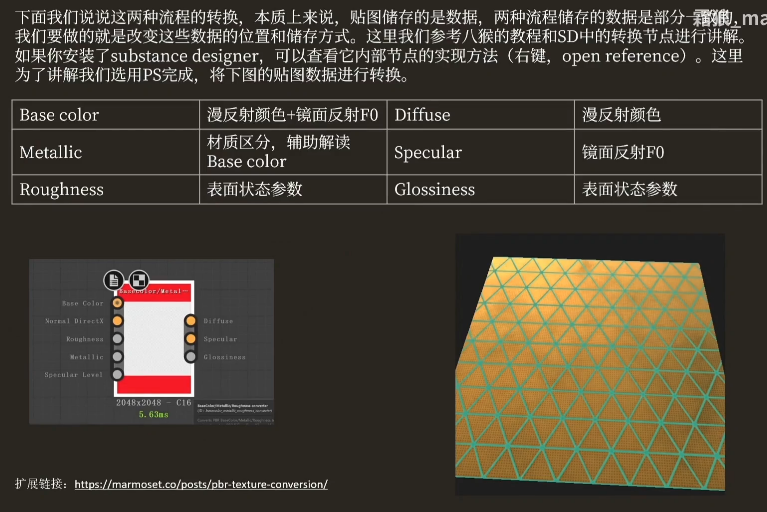

流程转换

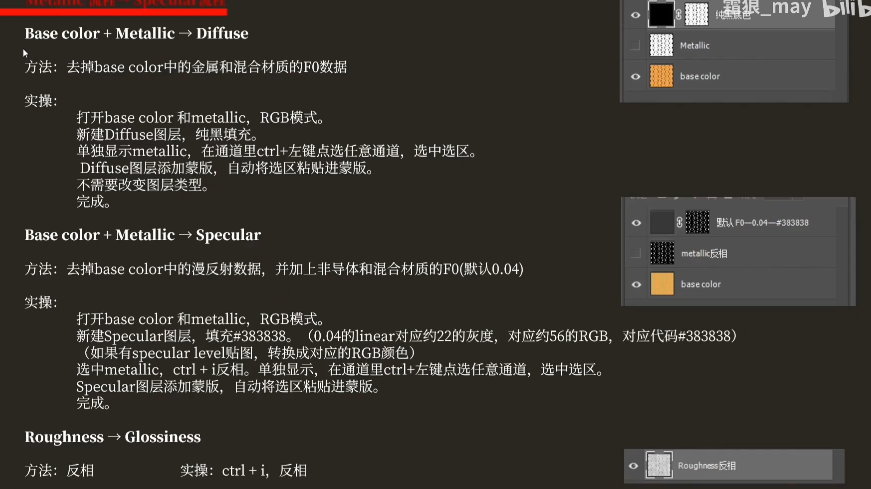

金属粗糙 -》镜面光滑

因为 basecolor = diffuse + specular

所以

• basecolor - 金属和混合材质的f0反射数据 = Diffuse
• basecolor - 漫反射数据 + 反射f0 = Specular

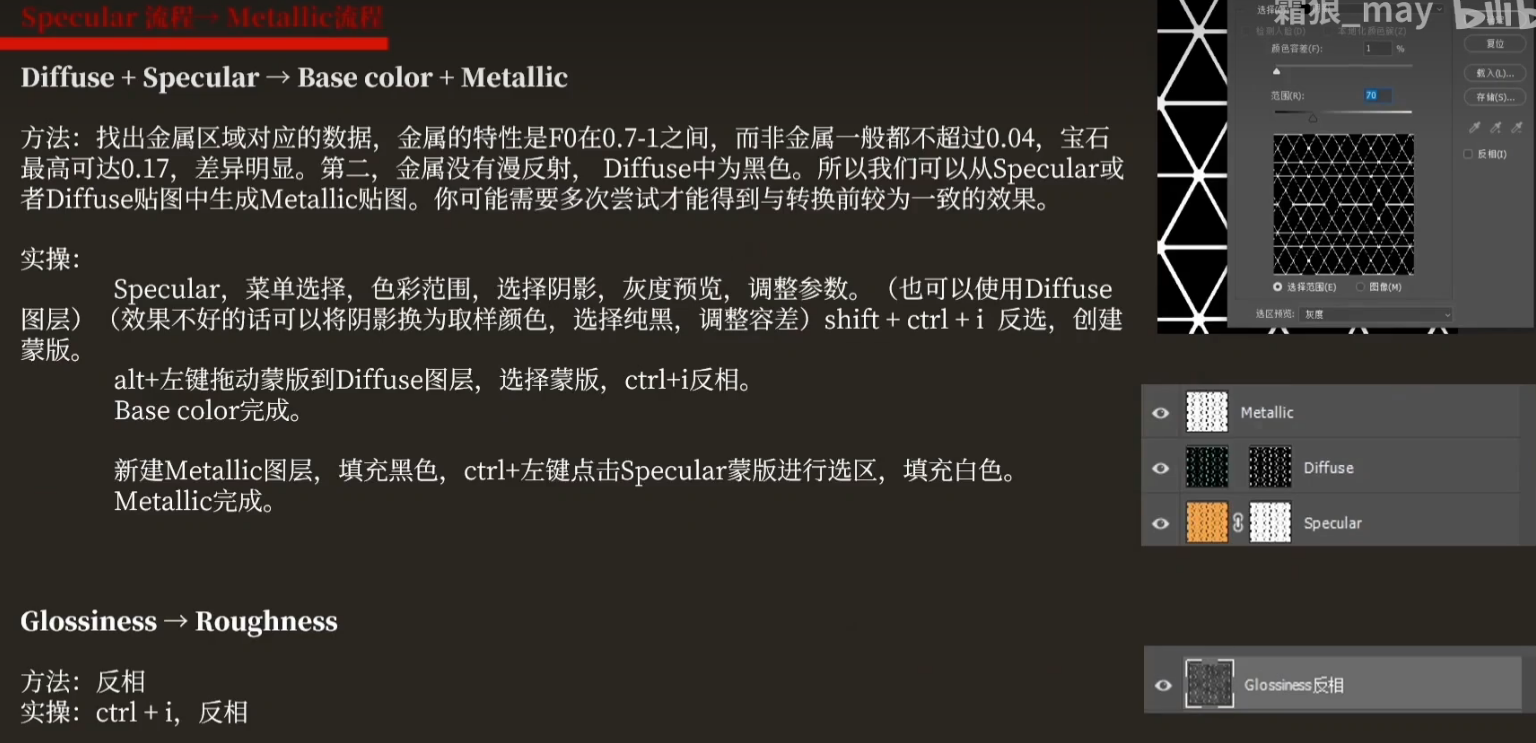

镜面光滑 -》金属粗糙
