IP route

 如何实现主机之间跨路由跨网段通讯。

实验：主机A <<----- router1-----router2------>>主机B
第一步：将主机A和router1之间使用桥接,主机A的ip为172.16.10.200/16，gw172.16.0.254,router1连接主机A接口的IP是172.16.0.254
第二步：将router1和router2之间使用NET连接IP地址分别是 10.0.0.7/24  10.0.0.8/24
第三步：router2与主机B之间使用仅主机模式连接IP地址分别是 192.168.10.254/24  192.168.10.200/24

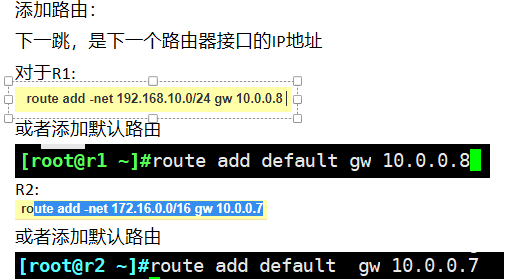

第四步：ip地址都配置完成后给router1添加路由（下一跳）：route add -net 192.168.10.0/24 gw 10.0.0.8
然后给router2添加路由（下一跳）: route add -net
172.16.0.0/16 gw 10.0.0.7
第五步分别启用router1，router2的内核参数
echo 1 >  /proc/sys/net/ipv4/ip_forward

![image](https://img2020.cnblogs.com/blog/2226193/202103/2226193-20210321033118714-379929405.png)


添加指定的网关
default via        默认通过
proto static       原型静态
# dev              输入设备
# ip route         查看路由
# label              标签

 绑定mac和IP对应关系
 arp -s 10.0.0.14   00:0c:29:60:9a:5f

 第一步：将主机A和router1之间使用桥接,主机A的ip为172.16.10.200/16，gw172.16.0.254,router1连接主机A接口的IP是172.16.0.254
第二步：将router1和router2之间使用NET连接IP地址分别是 10.0.0.7/24  10.0.0.8/24
第三步：router2与主机B之间使用仅主机模式连接IP地址分别是 192.168.10.254/24  192.168.10.200/24
第四步：ip地址都配置完成后给router1添加路由（下一跳）：route add -net 192.168.10.0/24 gw 10.0.0.8
然后给router2添加路由（下一跳）: route add -net
172.16.0.0/16 gw 10.0.0.7
第五步分别启用router1，router2的内核参数
echo 1 >  /proc/sys/net/ipv4/ip_forward


A- 修改网卡的地址和网关                  桥接模式                    ubuntu2004

# ifconfig eth0:1 172.16.0.200/16
==   # ip a a 172.16.0.200/16   dev eth0  label eth0:1 添加地址
# ip route  add  default  via  172.16.0.254 dev  eth0:1  proto  static                                     增加网关

手动添加
# vim /etc/netplan/01-netcfg.yaml
GW:172.16.0.254


 R1- 添加ip和网关 eht1                           桥接模式    centos7

增加网卡eth1
或1)添加地址
# ip a a 172.16.0.254/16  dev  eth1
# ifconfig eth0:1 192.16.10.254/24
==  # ip a a  192.16.10.254/24 dev eth0 label eth0:1  添加地址
# ip route add default via 10.0.0.8 dev eth0:1 proto static                                            添加网关


或2)添加地址
# ip a a 172.16.0.254/16  dev  eth1
# route add 192.168.10.0/24 gw 10.0.0.8    添加地址和网关



手动添加
# vim  ifcfg-eth1
BOOTPROTO=none
NAME=eth1
DEVICE=eth1
ONBOOT=yes
PREFIX=16
IPADDR=172.16.0.254


# nmcli  connection  reload
# nmcli  connection  up eth1
# echo 1 > /proc/sys/net/ipv4/ip_forwoard


R2- 添加网卡eth1                 **仅主机**                                                    centos8

增加网卡eth1
或1)添加地址
# ip a a 192.168.0.254/24  dev  eth1
# ifconfig eth0:1 172.16.0.254/16
==  # ip a a  172.16.0.254/16 dev eth0 label eth0:1  添加地址
# ip route add default via 10.0.0.7 dev eth0:1 proto static                                            添加网关


或2)添加地址
# ip a a 192.168.10.254/24  dev  eth1
# route add 172.16.0.0/16   gw 10.0.0.8    添加地址和网关



# cp  ifcfg-eth0  ifcfg-eth1
# nmcli connection   up  eth1
# vim ifcfg-eth1
DEVICE=eth1
NAME=eth1
BOOTPROTO=static
IPADDR=198.168.10.254
PREFIX=24
ONBOOT=yes


# nmcli  connection  reload
# nmcli  connection  up eth1
# echo 1 > /proc/sys/net/ipv4/ip_forward


 B- 添加了ip和网关                                                                 ubuntu1804


# ip a a  192.16.0.200/24  dev eth0 label eth0:1
# ip route default via 192.16.10.254 dev eth0:1  proto static



# vim /etc/netplan/01-netcfg.yaml
network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      addresses:
      - 192.16.0.200/24
      gateway4:   192.16.10.254
      nameservers:
        addresses: [ 180.76.76.76, 223.6.6.6]
