关于 opengl 与 EGL 的理解

一些基本的理解。













 也就是说 对于 API小子，来说，他们调用的接口时一样的，但是面对 各样的 显示，肯定有EGL 与dispaly 直接的对接，那么时谁做的这件事呢？ 估计是原厂。

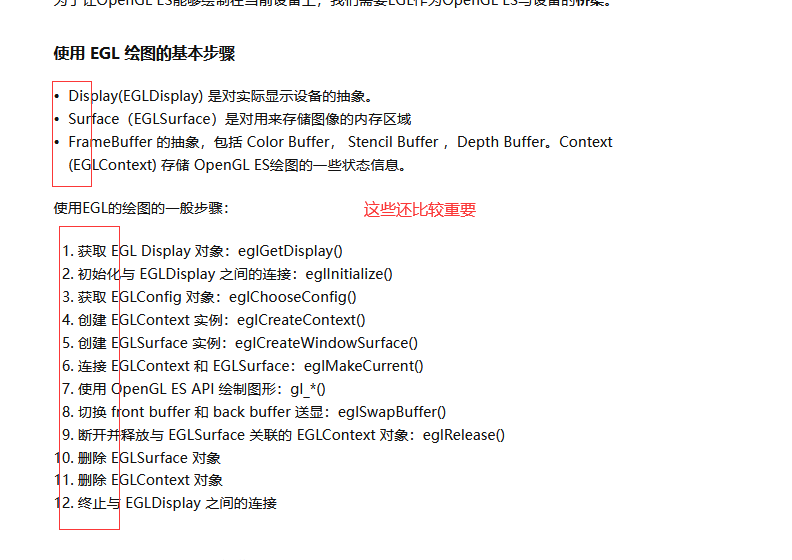

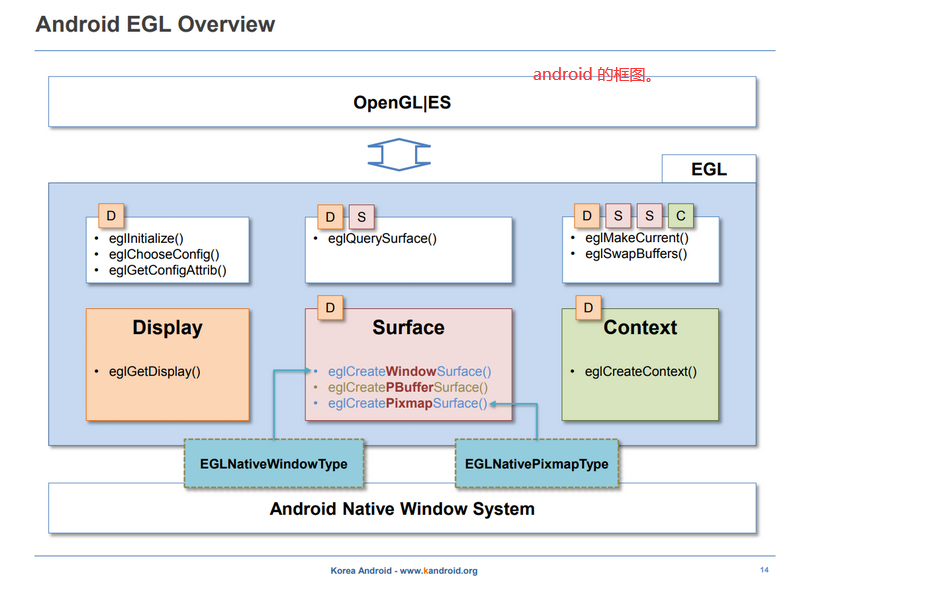

EGL的基本的步骤：

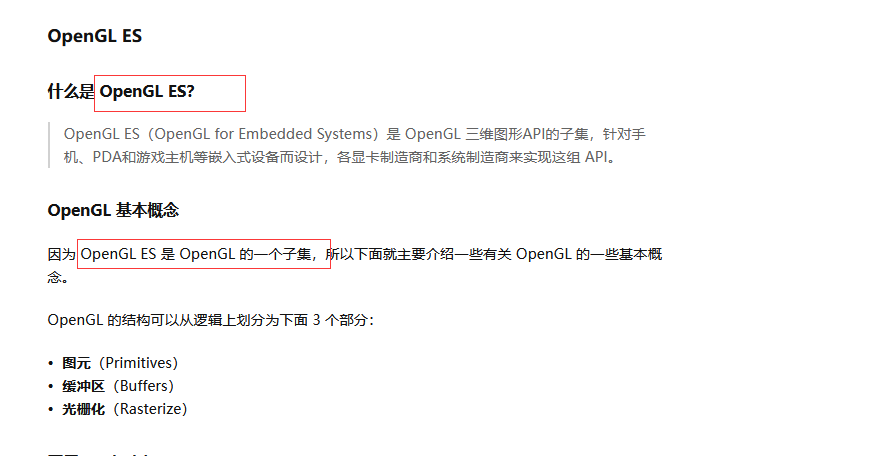

 什么是 opengles :













 说白了， EGL 就是 对opengl es 的在封装， 但它肯定还跟 具体的屏幕相关。



需要的开发资料 ： 瑞芯微官方的视频说明， 一些关于opengles 的书籍。

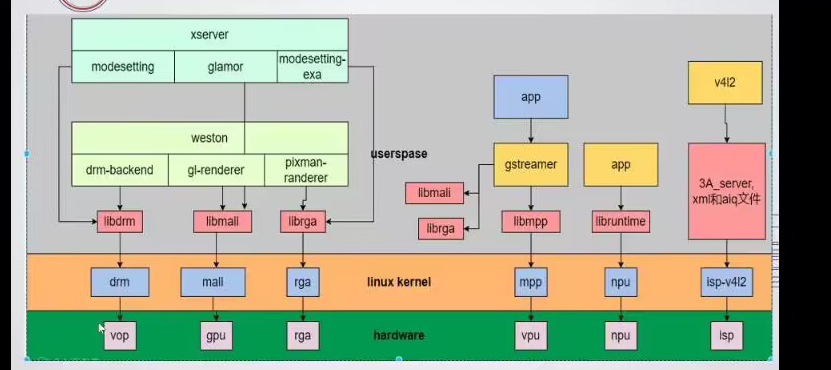

先来看看 瑞芯微方法的一些资料。

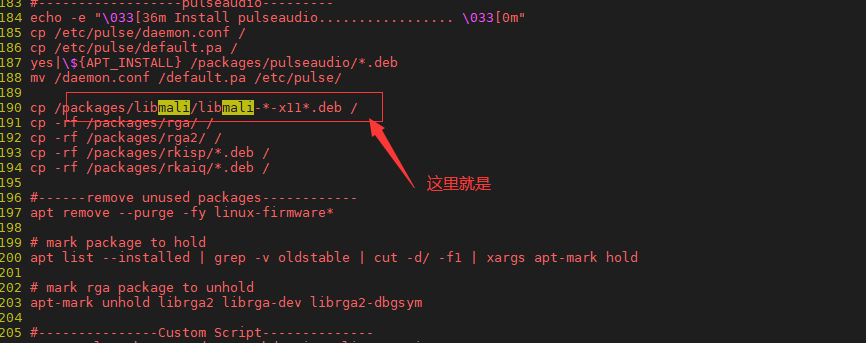

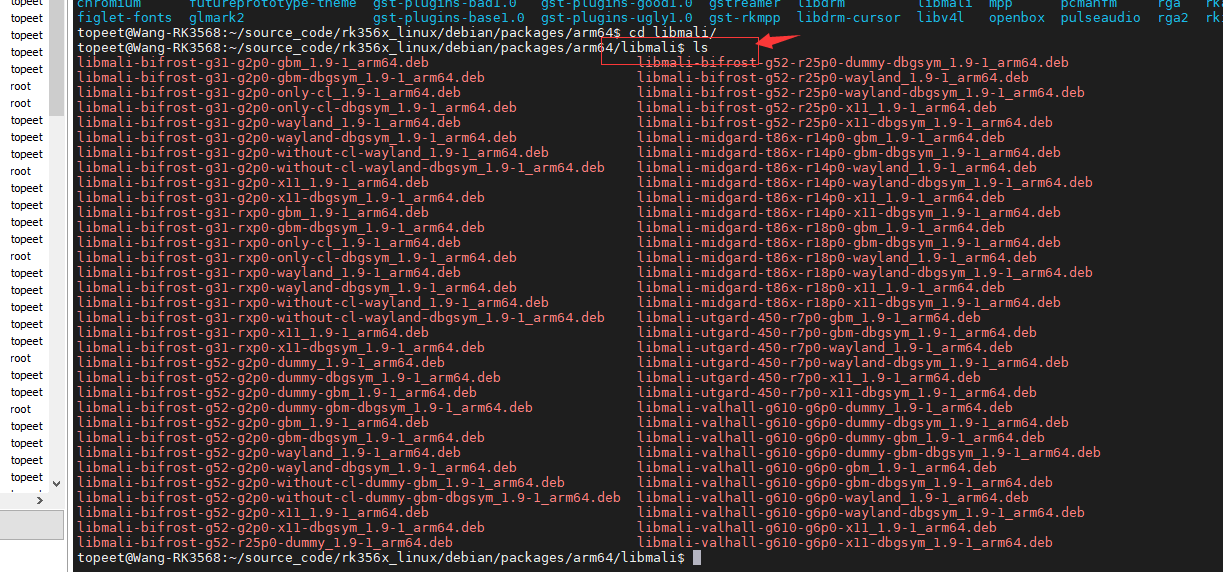

只看 ， libmail -->mail--->gpu , 视频上说 kernel 不用管，已经内置了，主要移植 libmali。 这个我在 3568 的 debian 的 构建脚本中见过。

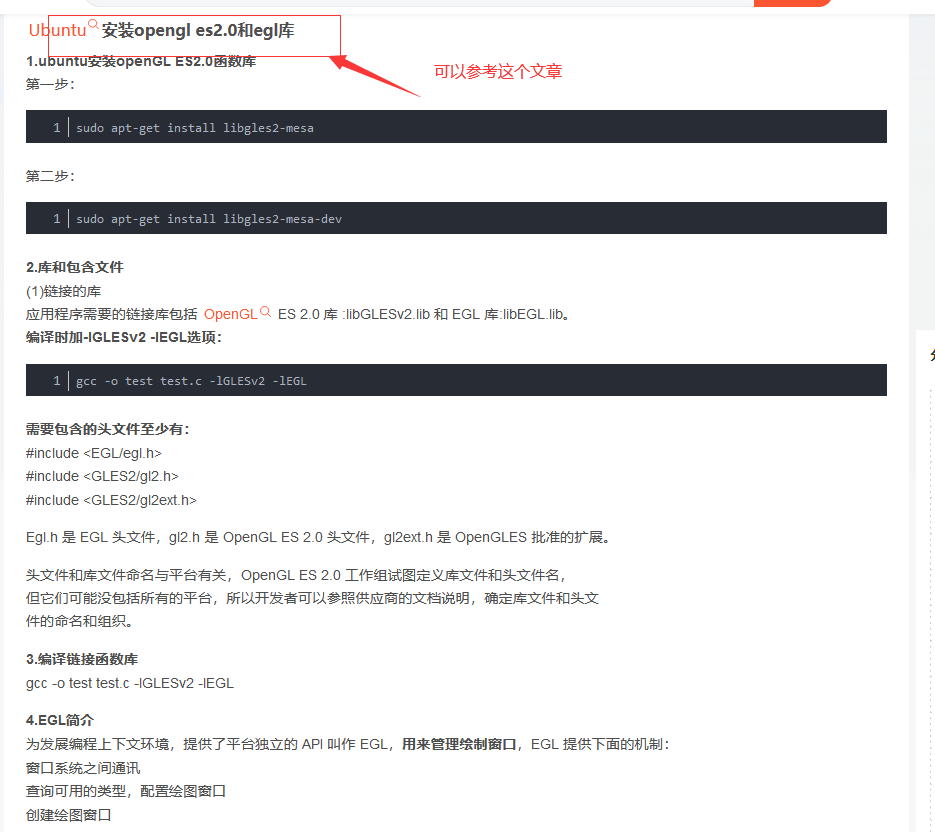

网上也有一些 关于 ubunut的使用 opengles 的一些资料，我可以尝试一下。

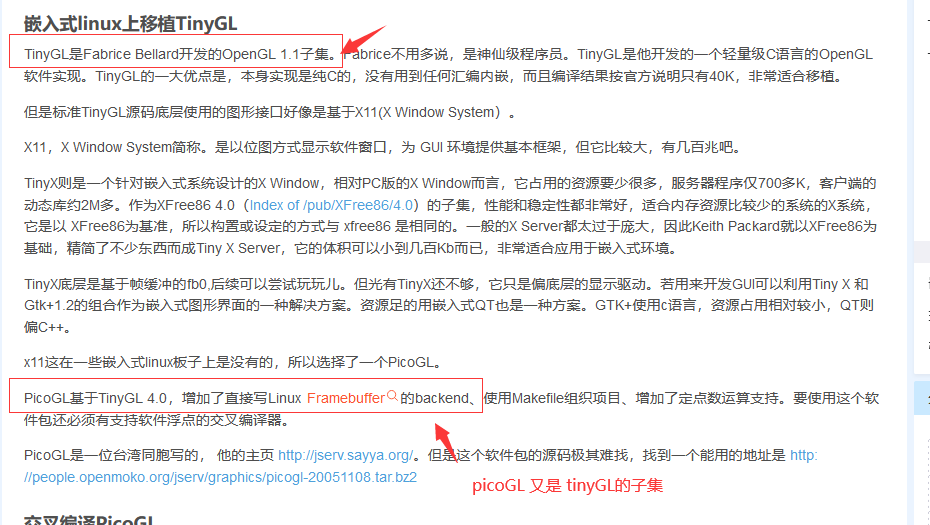

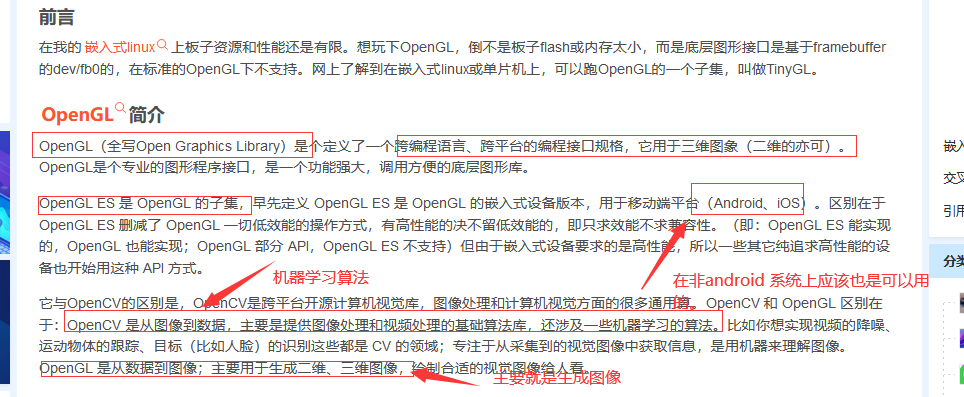

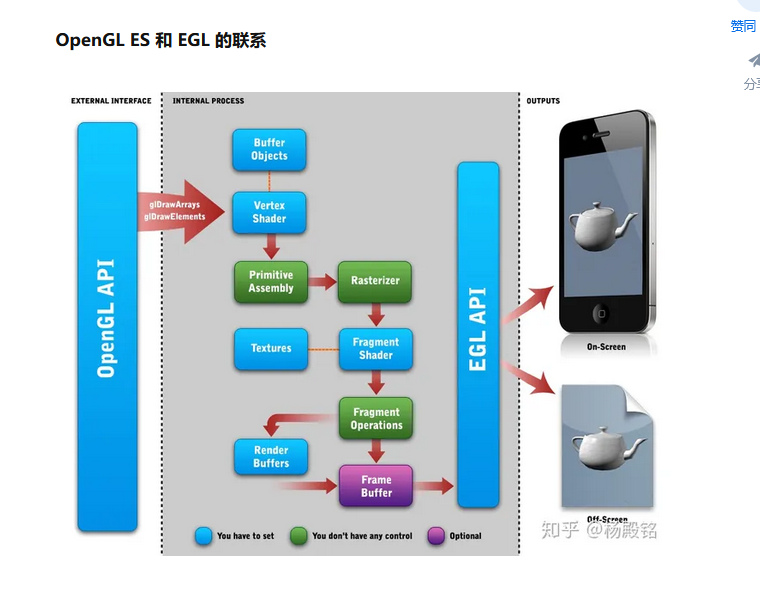

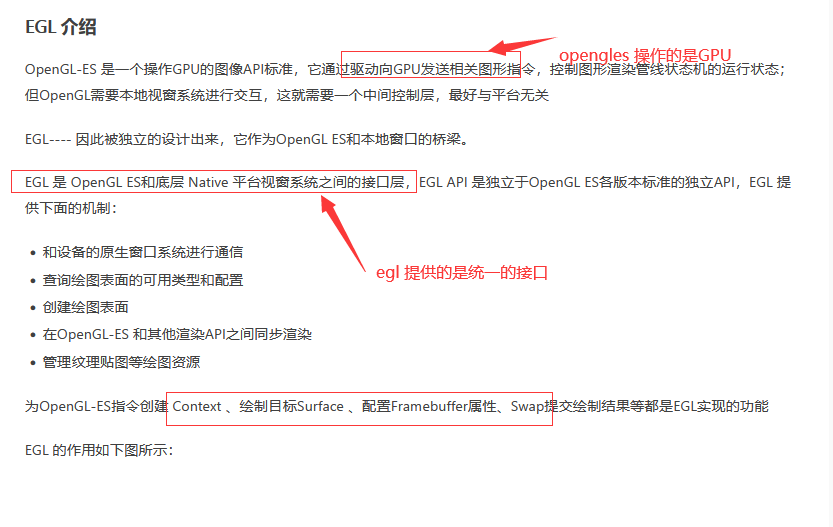

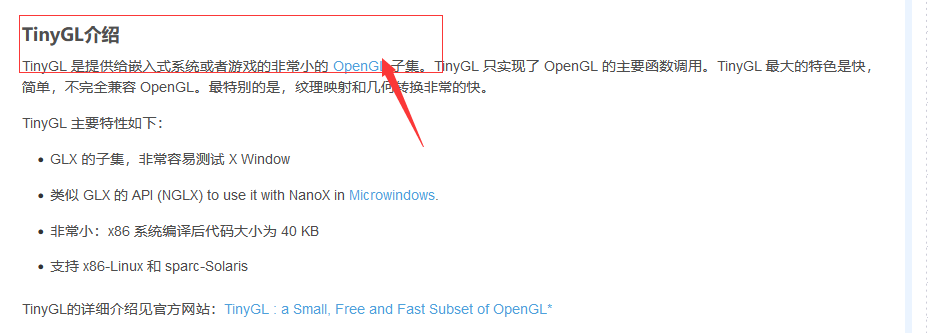

一些个 关于 opengles  egl 的介绍。

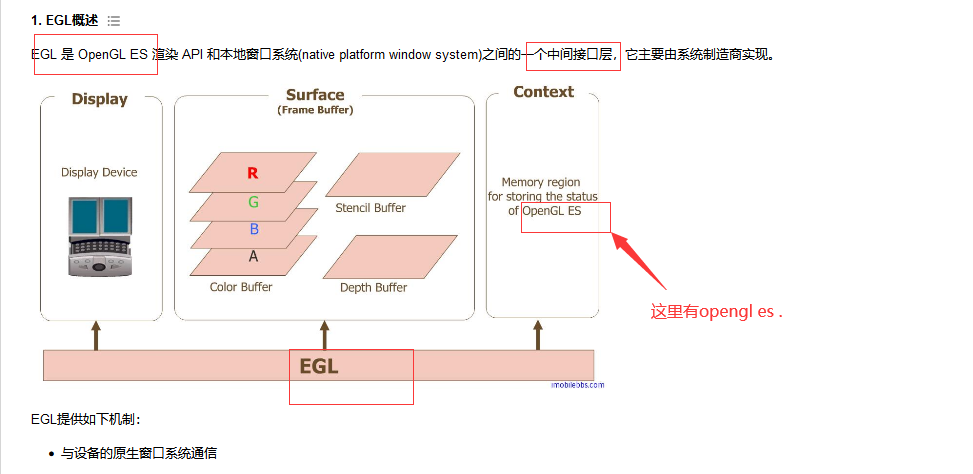

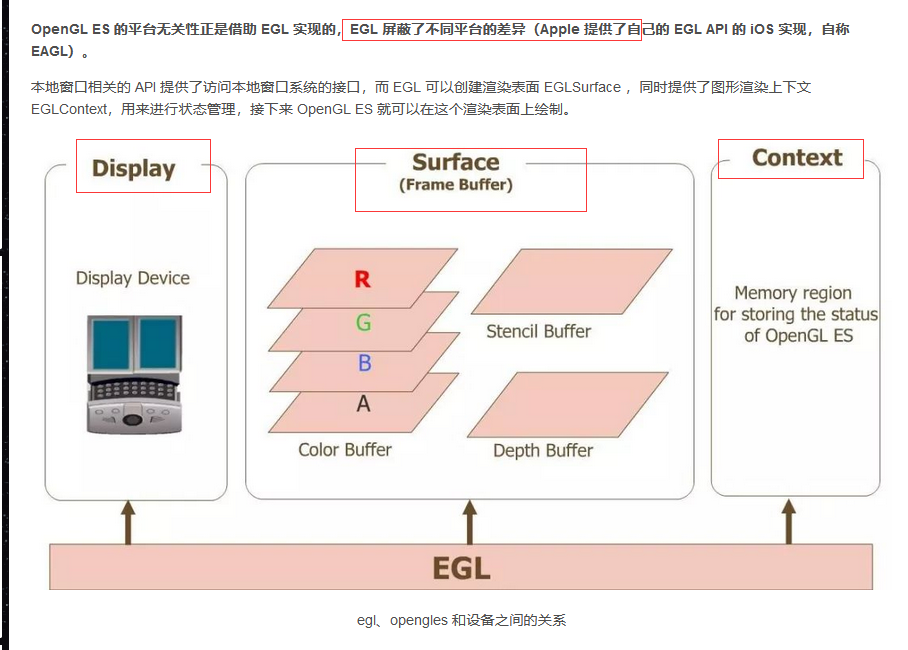

关于 egl 与 opengles 的区别





也就是是说， egl 之所以可以跨平台是因为 ，这部分适配别人帮你做了。



在 debian 的系统上 先实现一个窗口。

环境：  rk3568 开发板

　　　　网盘上 debian 的镜像。



程序：

sudo apt-get install libx11-dev

• #include <X11/Xlib.h>
•
• int main() {
• Display *display;
• Window window;
• XEvent event;
•
• /* 打开与X服务器的连接 */
• display = XOpenDisplay(NULL);
•
• /* 创建窗口 */
• window = XCreateSimpleWindow(display, DefaultRootWindow(display), 0, 0, 400, 300, 0, 0, WhitePixel(display, 0));
•
• /* 选择要监听的事件 */
• XSelectInput(display, window, ExposureMask | KeyPressMask);
•
• /* 显示窗口 */
• XMapWindow(display, window);
•
• /* 进入消息循环 */
• while (1) {
• XNextEvent(display, &event);
•
• /* 处理Expose事件 */
• if (event.type == Expose) {
• /* 绘制窗口内容 */
• XFillRectangle(display, window, DefaultGC(display, 0), 20, 20, 360, 260);
• }
•
• /* 处理KeyPress事件 */
• if (event.type == KeyPress)
• break;
• }
•
• /* 关闭与X服务器的连接 */
• XCloseDisplay(display);
•
• return 0;
• }

gcc -o window window.c -lX11

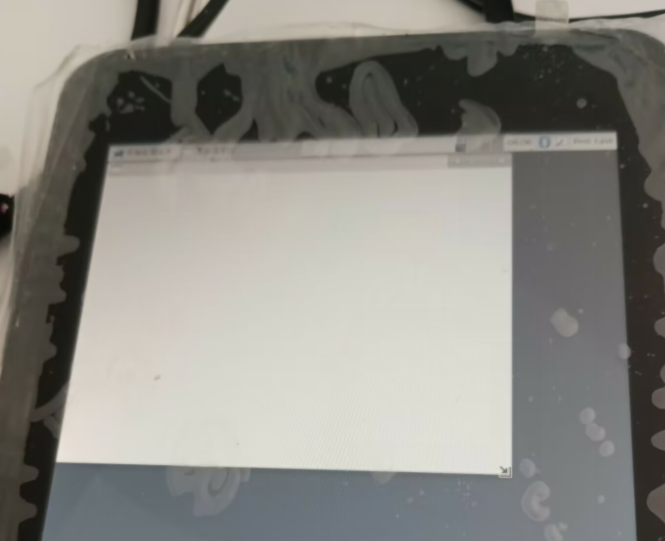

运行结果如下：

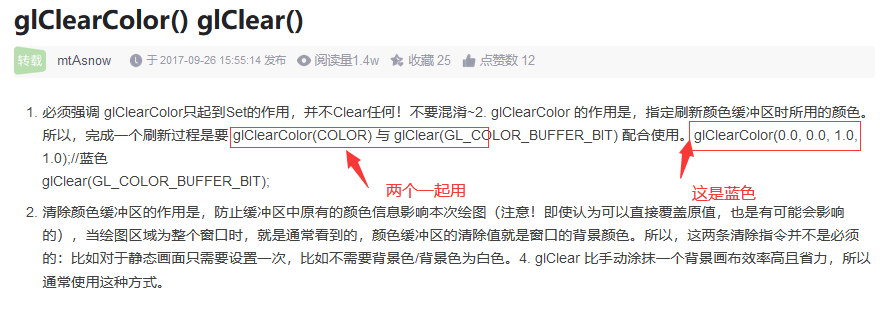

关于 opengles 设置颜色的说明，网上的资料











在3568 的底板上运行一个 opengles 的例子

sudo apt-get install libgles2-mesa-dev libegl1-mesa-dev libx11-dev

1. #include <stdio.h>
2. #include <stdlib.h>
3. #include <stdbool.h>
4. #include <EGL/egl.h>
5. #include <GLES2/gl2.h>
6. #include <X11/Xlib.h>
7. #include <X11/Xutil.h>
8.
9. #define WINDOW_WIDTH 800
10. #define WINDOW_HEIGHT 600
11.
12. int main()
13. {
14. Display *display;
15. Window window;
16. XEvent event;
17. EGLDisplay eglDisplay;
18. EGLConfig eglConfig;
19. EGLSurface eglSurface;
20. EGLContext eglContext;
21. EGLint numConfigs;
22. EGLint majorVersion;
23. EGLint minorVersion;
24.
25. // 初始化X11窗口系统
26. display = XOpenDisplay(NULL);
27. if (display == NULL) {
28. fprintf(stderr, "Error: Unable to open X display\n");
29. return 1;
30. }
31. window = XCreateSimpleWindow(display, RootWindow(display, 0), 0, 0, WINDOW_WIDTH, WINDOW_HEIGHT, 0, 0, 0);
32. XSetStandardProperties(display, window, "OpenGL ES Example", "OpenGL ES Example", None, NULL, 0, NULL);
33. XSelectInput(display, window, ExposureMask | KeyPressMask);
34. XMapWindow(display, window);
35.
36. // 初始化EGL
37. eglDisplay = eglGetDisplay(display);
38. eglInitialize(eglDisplay, &majorVersion, &minorVersion);
39. eglBindAPI(EGL_OPENGL_ES_API);
40. eglChooseConfig(eglDisplay, NULL, &eglConfig, 1, &numConfigs);
41. eglSurface = eglCreateWindowSurface(eglDisplay, eglConfig, window, NULL);
42. eglContext = eglCreateContext(eglDisplay, eglConfig, EGL_NO_CONTEXT, NULL);
43. eglMakeCurrent(eglDisplay, eglSurface, eglSurface, eglContext);
44.
45. // 渲染循环
46. bool running = true;
47. while (running) {
48. while (XPending(display) > 0) {
49. XNextEvent(display, &event);
50. if (event.type == Expose) {
51. glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
52. glClear(GL_COLOR_BUFFER_BIT);
53. eglSwapBuffers(eglDisplay, eglSurface);
54. } else if (event.type == KeyPress) {
55. running = false;
56. }
57. }
58. }
59.
60. // 清理资源
61. eglMakeCurrent(eglDisplay, EGL_NO_SURFACE, EGL_NO_SURFACE, EGL_NO_CONTEXT);
62. eglDestroyContext(eglDisplay, eglContext);
63. eglDestroySurface(eglDisplay, eglSurface);
64. eglTerminate(eglDisplay);
65. XDestroyWindow(display, window);
66. XCloseDisplay(display);
67.
68. return 0;
69. }

gcc -o opengles_example opengles_example.c -lEGL -lGLESv2 -lX11

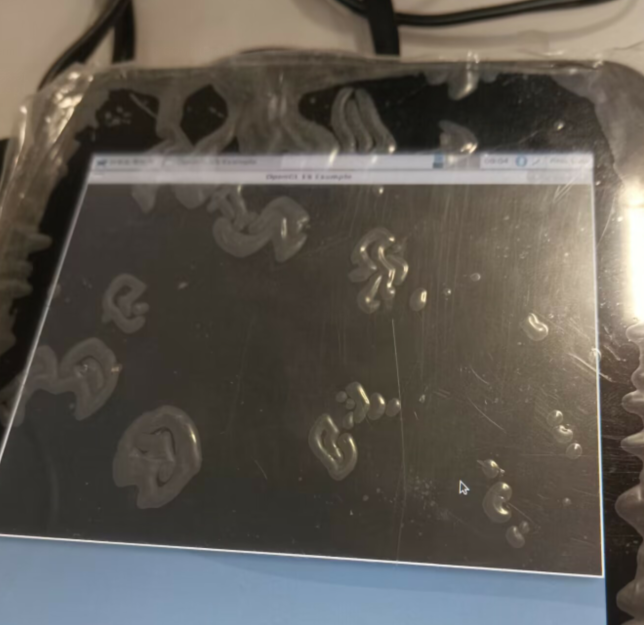

运行的结果如下：
显示了一个黑框。
