RJ45网线水晶头制作

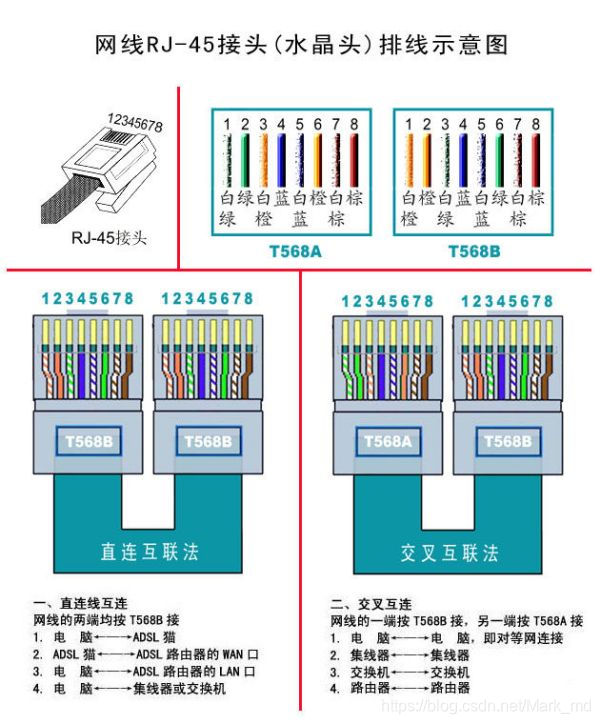

1. RJ45网线水晶头线序，分为 T568A 与 T568B 两种标准：



2. 将RJ45水晶头的金属触点面，朝向自己，从左到右的线序颜色依次为：

T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。



3. 由于线序标准的不同，又将网线分为于交叉线和直连线。

交叉线：一端是 T568A标准，另一端是 T568B标准的双绞线。常用于电脑和电脑间的连接。

直连线：两端都是 T568A标准，或者两端都是 T568B标准。常用于电脑和交换机间的连接。

生活中最常用的是【两端 T568B】直连线。

现代交换机路由器的PHY芯片，大都带有自动识别转换功能，无论是交叉线还是直连线，均可自动转换连通。



4. 仔细观察10/100M base TX RJ45 接口引脚功能定义，会发现实际用到的只有1236这4根线。其他4根即使没有也不会影响正常通信。不过这种线只适用于百兆网络，不能应用于千兆。一些无良商家为了省成本也会只使用4根线。

10/100M base TX RJ45 接口引脚功能定义

Pin	Name	Description
1	TX+	Transmit Data +（数据发送+）
2	TX-	Transmit Data - （数据发送-）
3	RX+	Receive Data + （数据接收+）
4	N/C	未用
5	N/C	未用
6	RX-	Receive Data - （数据接收-）
7	N/C	未用
8	N/C	未用



注意1：网线最重要的特性即为双绞，网线中传输的信号为差分信号。如果制作 RJ45水晶头时，并未按照 568A/B的标准来制作，虽然能连通网络，可传输路径已经不是双绞了，并不适合差分信号的传输，会造成对外电磁干扰大、传输距离短、丢包率增大。不区分颜色就接线是外行的方法大家不要学。

注意2：网线的外皮也要一起夹在水晶头中。
