CAN初学习

CAN总线

物理特性与结构

CAN总线网络主要挂在CAN_H和CAN_L，各个节点通过这两条线实现信号的串行差分传输，为了避免信号的反射和干扰，还需要在CAN_H和CAN_L之间接上120欧姆的终端电阻，因为电缆的特性阻抗为120欧。

CAN收发器

CAN收发器的作用是负责逻辑电平和信号电平之间的转换。

即从CAN控制芯片输出逻辑电平到CAN收发器，然后经过CAN收发器内部转换将逻辑电平转换为差分信号输出到CAN总线上，CAN总线上的节点都可以决定自己是否需要总线上的数据。具体的管教定义如下

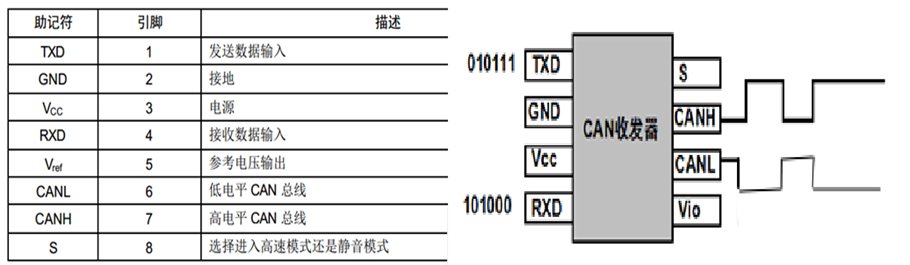

图 1 CAN 管脚定义



信号表示

CAN总线采用不归零码位填充技术，也就是说CAN总线上的信号有两种不同的信号状态，分别是显性的（Dominant）逻辑0和隐形的（recessive）逻辑1，信号每一次传输完后不需要返回到逻辑0（显性）的电平。

位填充规则：发送器只要检测到位流里有5个连续相同值的位，便自动在位流里插入补充位。

CAN_H和CAN_L电平很接近甚至相等的时候，总线表现隐性的,而两线点位差较大时表现为显性的，按照定义的：

CAN_H-CAN_L < 0.5V 时候为隐性的，逻辑信号表现为"逻辑1"- 高电平。

CAN_H-CAN_L > 0.9V 时候为显性的，逻辑信号表现为"逻辑0"- 低电平。



传输

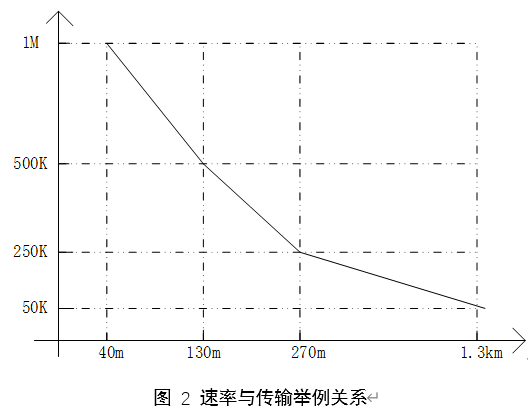

速率越低通讯距离就越远，也就是说CAN总线的通讯距离和波特率成反比。



如果有传输更远距离的需求，可以考虑CAN控制器与其它通讯协议（RS485 或者TCP/IP）接口，满足长距离传输需求。
