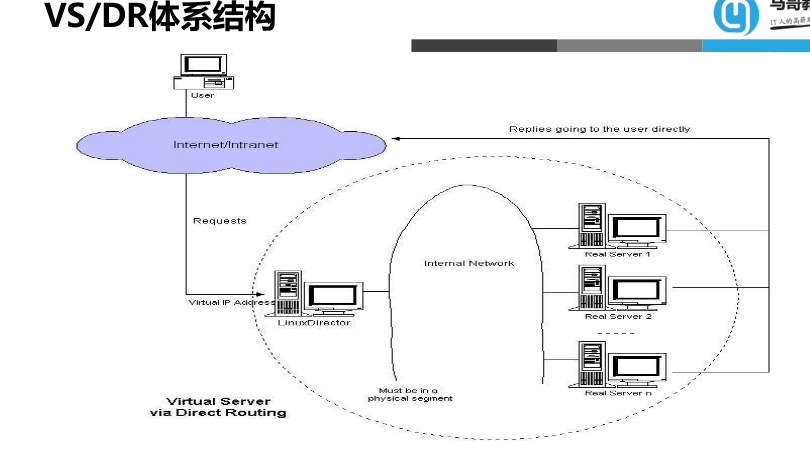

LVS-DR模式

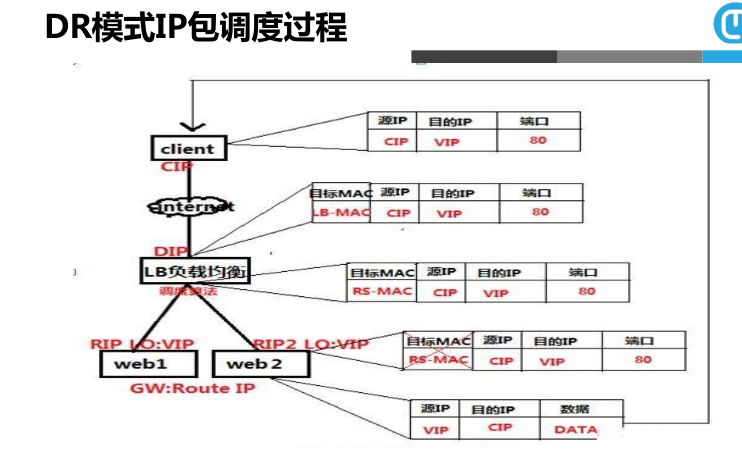

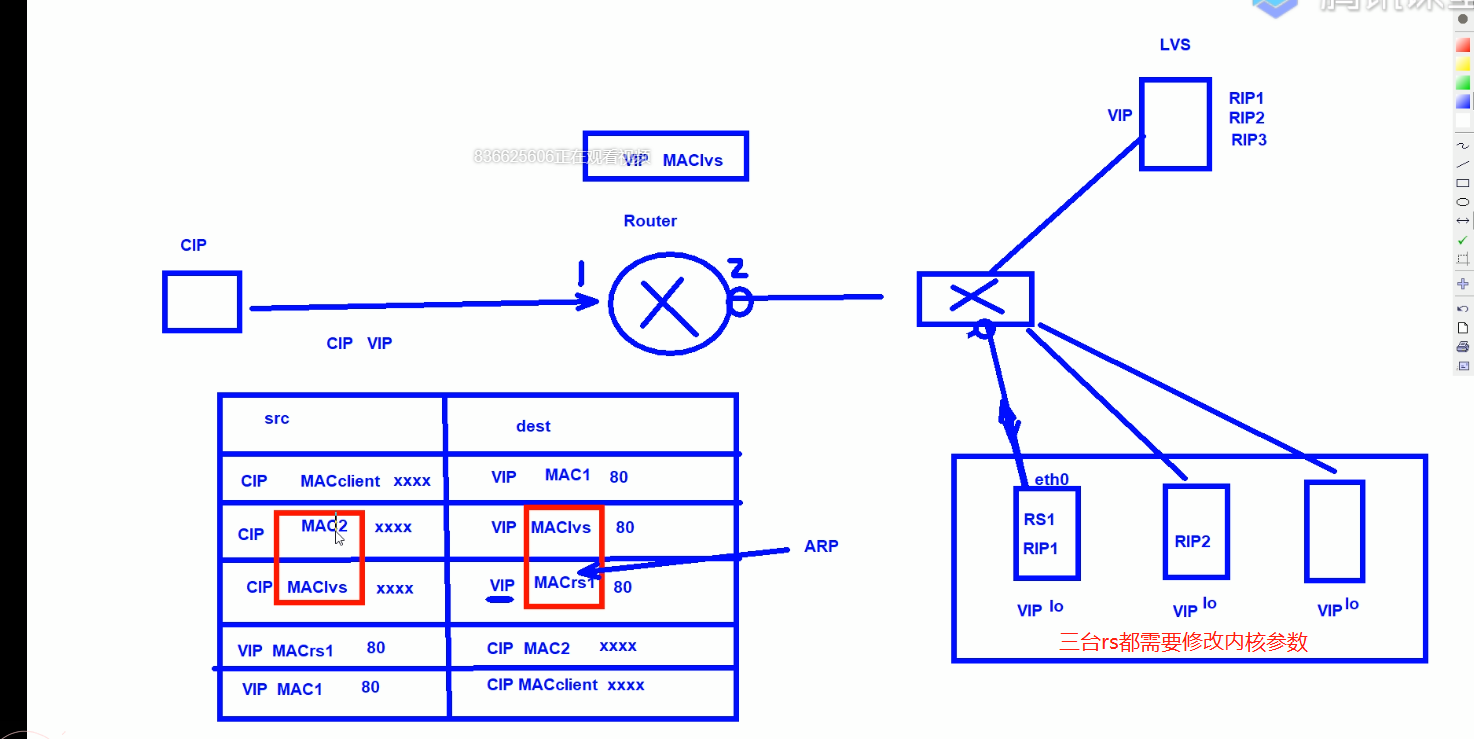

LVS-DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报
文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标
MAC是某挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标
IP/PORT均保持不变
（1） Director和各RS都配置有VIP
（2） 确保前端路由器将目标IP为VIP的请求报文发往Director
在前端网关做静态绑定VIP和Director的MAC地址
 在RS上使用arptables工具
arptables -A IN -d $VIP -j DROP
arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP
 在RS上修改内核参数以限制arp通告及应答级别
/proc/sys/net/ipv4/conf/all/arp_ignore
/proc/sys/net/ipv4/conf/all/arp_announce



LVS-DR模式
（3）RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；
RIP的网关不能指向DIP，以确保响应报文不会经由Director
（4）RS和Director要在同一个物理网络
（5）请求报文要经由Director，但响应报文不经由Director，而由RS直接发往
Client
（6）不支持端口映射（端口不能修败）
（7）RS可使用大多数OS系统





















lvs-tun模式

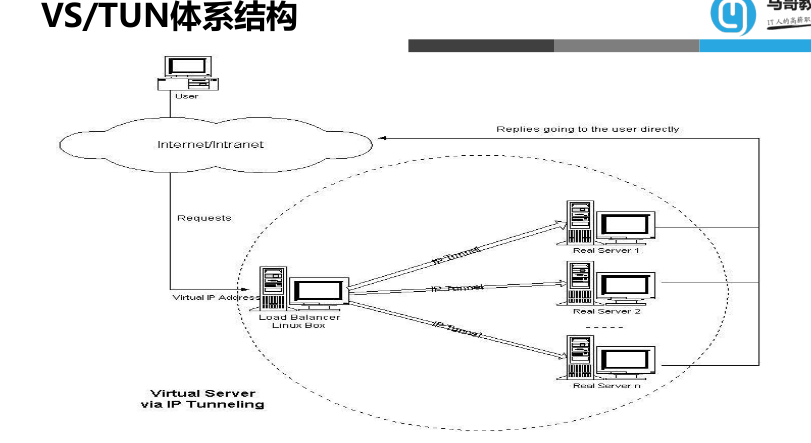

lvs-tun：

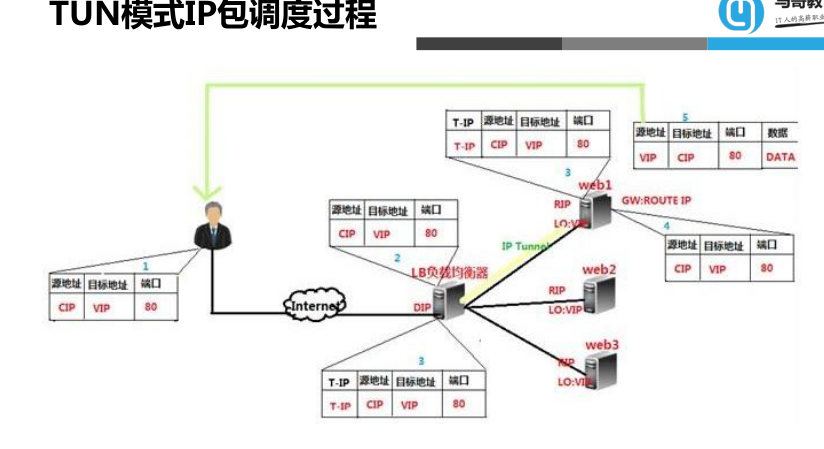

转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而在原IP报文
之外再封装一个IP首部（源IP是DIP，目标IP是RIP），将报文发往挑选出的目标
RS；RS直接响应给客户端（源IP是VIP，目标IP是CIP）
(1) DIP, VIP, RIP都应该是公网地址
(2) RS的网关一般不能指向DIP
(3) 请求报文要经由Director，但响应不经由Director
(4) 不支持端口映射
(5) RS的OS须支持隧道功能











lvs-fullnat模式
lvs-fullnat：通过同时修改请求报文的源IP地址和目标IP地址进行转发
CIP --> DIP
VIP --> RIP
(1) VIP是公网地址，RIP和DIP是私网地址，且通常不在同一IP网络；因此，
RIP的网关一般不会指向DIP
(2) RS收到的请求报文源地址是DIP，因此，只需响应给DIP；但Director还
要将其发往Client
(3) 请求和响应报文都经由Director
(4) 支持端口映射
注意：此类型kernel默认不支持



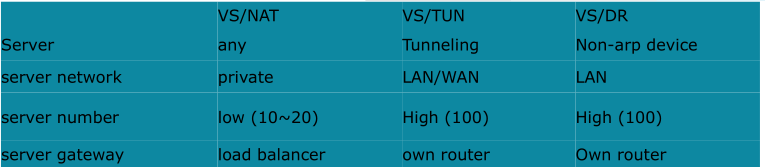

LVS工作模式总结

lvs-nat与lvs-fullnat：请求和响应报文都经由Director
lvs-nat：RIP的网关要指向DIP
lvs-fullnat：RIP和DIP未必在同一IP网络，但要能通信
lvs-dr与lvs-tun：请求报文要经由Director，但响应报文由RS直接发往Client
lvs-dr：通过封装新的MAC首部实现，通过MAC网络转发
lvs-tun：通过在原IP报文外封装新IP头实现转发，支持远距离通信
