一、Yarn 概述
Yarn 是一个资源调度平台,负责为运算程序提供服务器运算资源,相当于一个分布式的操作系统平台,而 mapreduce等运算程序则相当于运行于操作系统之上的应用程序。
Yarn 的重要概念:【1】Yarn并不清楚用户提交的程序的运行机制;
【2】Yarn只提供运算资源的调度(用户程序向 Yarn申请资源,Yarn就负责分配资源);
【3】Yarn中的主管角色叫 ResourceManager;
【4】Yarn中具体提供运算资源的角色叫 NodeManager;
【5】Yarn其实与运行的用户程序完全解耦,就意味着 Yarn上可以运行各种类型的分布式运算程序(mapreduce只是其中的一种),比如mapreduce、storm程序,spark程序……
【6】Spark、Storm、Flink等运算框架都可以整合在Yarn上运行,只要他们各自的框架中有符合 Yarn规范的资源请求机制即可;
【7】Yarn是一个通用的资源调度平台,企业中以前存在的各种运算集群都可以整合在一个物理集群上,提高资源利用率,方便数据共享。
二、YARN 组织架构

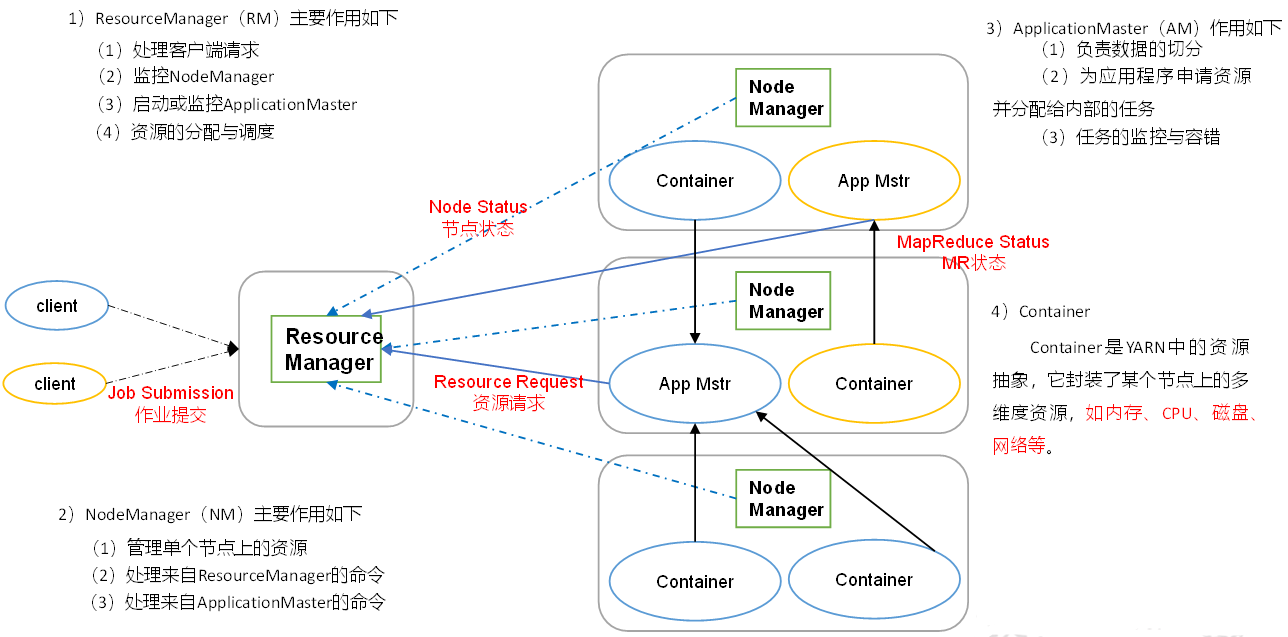

从 YARN的架构图来看,它主要由ResourceManager、NodeManager、ApplicationMaster和Container等组件构成:
【1】ResourceManager(RM):YARN分层结构的本质是 ResourceManager。这个实体控制整个集群并管理应用程序计算时的资源分配。ResourceManager将各个资源(计算、内存、带宽等)精心安排给 NodeManager(YARN的每节点代理)。ResourceManager还与 ApplicationMaster一起分配资源,与 NodeManager一起启动和监视它们的基础应用程序。在此上下文中,ApplicationMaster承担了以前的 TaskTracker的一些角色,ResourceManager承担了 JobTracker 的角色。总的来说,RM有以下作用
(1)处理客户端请求;
(2)启动或监控 ApplicationMaster;
(3)监控 NodeManager;
(4)资源的分配与调度;
【2】ApplicationMaster(AM):ApplicationMaster管理在 YARN内运行的每个应用程序实例。ApplicationMaster负责协调来自 ResourceManager的资源,并通过 NodeManager监视容器的执行和资源使用(CPU、内存等的资源分配)。请注意,尽管目前的资源更加传统(CPU 核心、内存),但未来会带来基于手头任务的新资源类型(比如图形处理单元或专用处理设备)。从YARN角度讲,ApplicationMaster是用户代码,因此存在潜在的安全问题。YARN 假设 ApplicationMaster 存在错误或者甚至是恶意的,因此将它们当作无特权的代码对待。总的来说,AM有以下作用:
(1)负责数据的切分;
(2)为应用程序申请资源并分配给内部的任务;
(3)任务的监控与容错;
【3】NodeManager(NM):NodeManager 管理 YARN集群中的每个节点。NodeManager 提供针对集群中每个节点的服务,从监督对一个容器的终生管理到监视资源和跟踪节点健康。MRv1通过插槽管理Map 和Reduce任务的执行,而 NodeManager管理抽象容器,这些容器代表着可供一个特定应用程序使用的针对每个节点的资源。 总的来说,NM有以下作用:
(1)管理单个节点上的资源;
(2)处理来自 ResourceManager的命令;
(3)处理来自 ApplicationMaster的命令;
【4】Container:Container 是 YARN中的资源抽象,它封装了某个节点上的多维度资源,如内存、CPU、磁盘、网络等,当AM向RM申请资源时,RM为AM返回的资源便是用 Container表示的。YARN 会为每个任务分配一个Container,且该任务只能使用该Container中描述的资源。总的来说,Container有以下作用:对任务运行环境进行抽象,封装CPU、内存等多维度的资源以及环境变量、启动命令等任务运行相关的信息。
要使用一个 YARN集群,首先需要一个包含应用程序的客户的请求。ResourceManager 协商一个容器的必要资源,启动一个ApplicationMaster 来表示已提交的应用程序。通过使用一个资源请求协议,ApplicationMaster协商每个节点上供应用程序使用的资源容器。执行应用程序时,ApplicationMaster监视容器直到完成。当应用程序完成时,ApplicationMaster从 ResourceManager注销其容器,执行周期就完成了。
通过上面的讲解,应该明确的一点是,旧的 Hadoop架构受到了 JobTracker的高度约束,JobTracker负责整个集群的资源管理和作业调度。新的 YARN架构打破了这种模型,允许一个新 ResourceManager管理跨应用程序的资源使用,ApplicationMaster负责管理作业的执行。这一更改消除了一处瓶颈,还改善了将 Hadoop集群扩展到比以前大得多的配置的能力。此外,不同于传统的MapReduce,YARN允许使用MPI( Message Passing Interface) 等标准通信模式,同时执行各种不同的编程模型,包括图形处理、迭代式处理、机器学习和一般集群计算。
三、Yarn工作机制
啊,好大一坨。。。

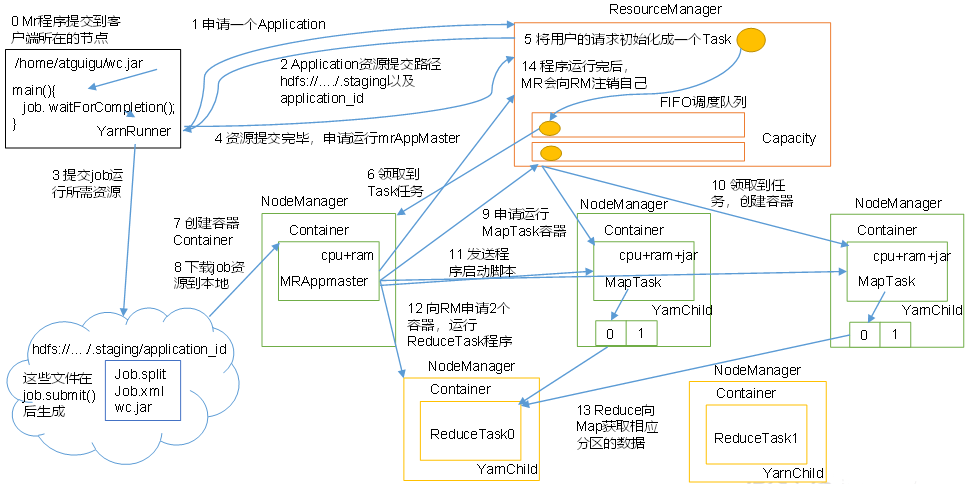

工作机制详解:
【0】Mr 程序提交到客户端所在的节点;
【1】Yarnrunner 向 Resourcemanager 申请一个 Application;
【2】rm 将该应用程序的资源路径返回给 yarnrunner;
【3】该程序将运行所需资源提交到 HDFS上;
【4】程序资源提交完毕后,申请运行 mrAppMaster;
【5】RM 将用户的请求初始化成一个task;
【6】其中一个 NodeManager领取到 task任务;
【7】该 NodeManager创建容器 Container,并产生 MRAppmaster;
【8】Container 从 HDFS上拷贝资源到本地;
【9】MRAppmaster向 RM 申请运行 maptask容器;
【10】RM 将运行 maptask任务分配给另外两个 NodeManager,另两个 NodeManager分别领取任务并创建容器;
【11】MR向两个接收到任务的 NodeManager发送程序启动脚本,这两个 NodeManager分别启动 maptask,maptask对数据分区排序。
【12】MRAppmaster 向 RM申请2个容器,运行reduce task;
【13】reduce task向 maptask获取相应分区的数据;
【14】程序运行完毕后,MR会向 RM注销自己;
四、资源调度器
目前,Hadoop作业调度器主要有三种:FIFO、Capacity Scheduler 和 Fair Scheduler。Hadoop2.7.2 默认的资源调度器是Capacity Scheduler。具体设置详见:yarn-default.xml 文件
1 <property> 2 <description>The class to use as the resource scheduler.</description> 3 <name>yarn.resourcemanager.scheduler.class</name> 4 <value>org.apache.hadoop.yarn.server.resourcemanager.scheduler.capacity.CapacityScheduler</value> 5 </property>

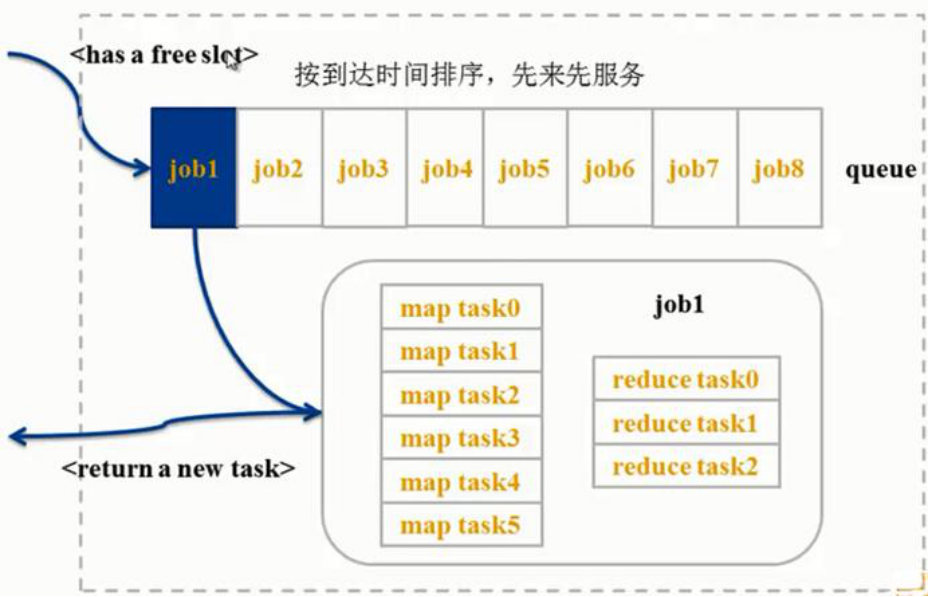

【1】先进先出调度器(FIFO):FIFO 是 Hadoop中默认的调度器,也是一种批处理调度器。它先按照作业的优先级高低,再按照到达时间的先后选择被执行的作业。原理图如下所示。

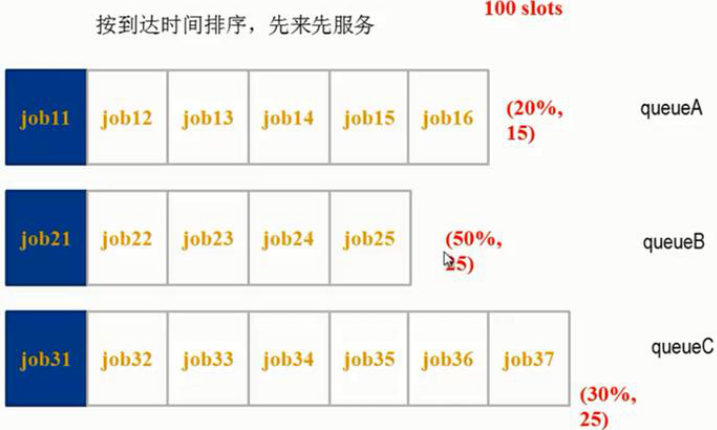

比如我们分为三个队列:queueA、queueB和 queueC,每个队列的 job 按照到达时间排序。假如这里有100个slot,queueA分配20%的资源,可配置最多运行15个task,queueB 分配50%的资源,可配置最多运行25个task,queueC分配30%的资源,可配置最多运行25个task。这三个队列同时按照任务的先后顺序依次执行,比如,job11、job21和job31分别排在队列最前面,是最先运行,也是同时运行。

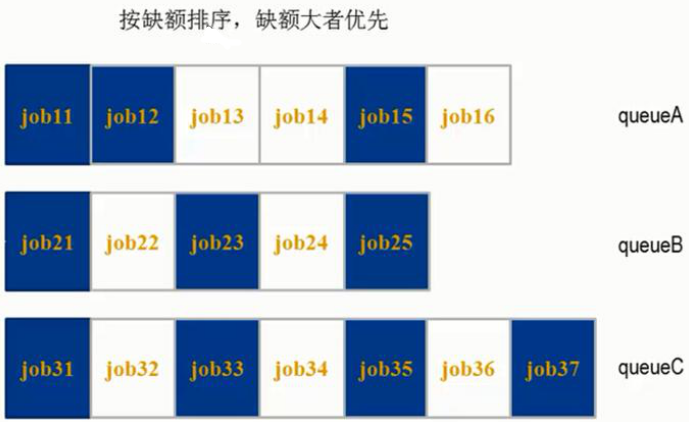

【3】公平调度器(Fair Scheduler):同计算能力调度器类似,支持多队列多用户,每个队列中的资源量可以配置,同一队列中的作业公平共享队列中所有资源。原理图如下所示

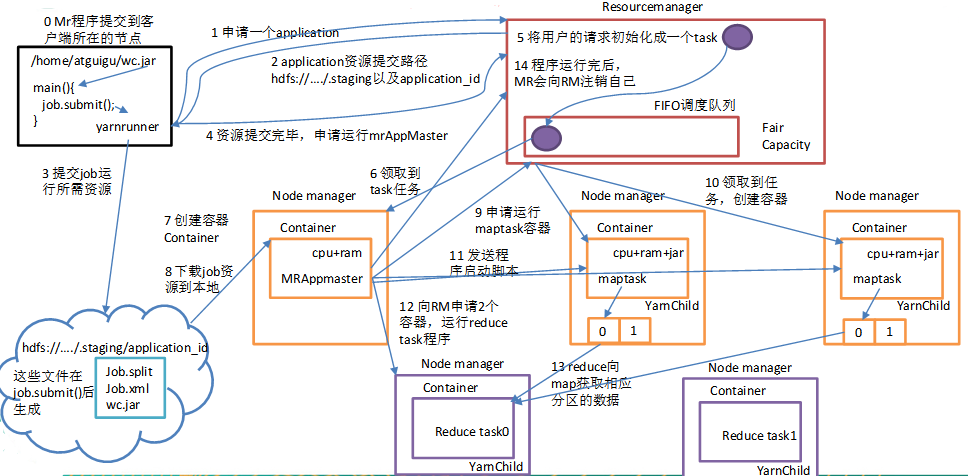

五、YARN 工作机制
六、任务的推测执行
【1】作业完成时间取决于最慢的任务完成时间:一个作业由若干个 Map任务和 Reduce任务构成。因硬件老化、软件Bug等,某些任务可能运行非常慢。
典型案例:系统中有99%的Map任务都完成了,只有少数几个Map老是进度很慢,完不成,怎么办?
【2】推测执行机制:发现拖后腿的任务,比如某个任务运行速度远慢于任务平均速度。为拖后腿任务启动一个备份任务,同时运行。谁先运行完,则采用谁的结果。
【3】执行推测任务的前提条件:
(1)每个 task只能有一个备份任务;
(2)当前 job已完成的task必须不小于0.05(5%);
(3)开启推测执行参数设置。Hadoop2.7.2 mapred-site.xml文件中默认是打开的。
1 <property> 2 <name>mapreduce.map.speculative</name> 3 <value>true</value> 4 <description>If true, then multiple instances of some map tasks may be executed in parallel.</description> 5 </property> 6 7 <property> 8 <name>mapreduce.reduce.speculative</name> 9 <value>true</value> 10 <description>If true, then multiple instances of some reduce tasks may be executed in parallel.</description> 11 </property>
【4】不能启用推测执行机制情况:
(1)任务间存在严重的负载倾斜;
(2)特殊任务,比如任务向数据库中写数据。
【5】算法原理:假设某一时刻,任务T的执行进度为 progress,则可通过一定的算法推测出该任务的最终完成时刻estimateEndTime。另一方面,如果此刻为该任务启动一个备份任务,则可推断出它可能的完成时刻estimateEndTime`,于是可得出以下几个公式:
1 estimateEndTime=estimatedRunTime+taskStartTime 2 estimatedRunTime=(currentTimestamp-taskStartTime)/progress 3 estimateEndTime`= currentTimestamp+averageRunTime
其中,
1 currentTimestamp为当前时刻; 2 taskStartTime为该任务的启动时刻; 3 averageRunTime为已经成功运行完成的任务的平均运行时间; 4 progress是任务运行的比例(0.1-1);
这样,MRv2总是选择(estimateEndTime- estimateEndTime·)差值最大的任务,并为之启动备份任务。为了防止大量任务同时启动备份任务造成的资源浪费,MRv2为每个作业设置了同时启动的备份任务数目上限。
推测执行机制实际上采用了经典的优化算法:以空间换时间,它同时启动多个相同任务处理相同的数据,并让这些任务竞争以缩短数据处理时间。显然,这种方法需要占用更多的计算资源。在集群资源紧缺的情况下,应合理使用该机制,争取在多用少量资源的情况下,减少作业的计算时间。
