Flink 运行时[Runtime] 整体架构
一、基本组件栈

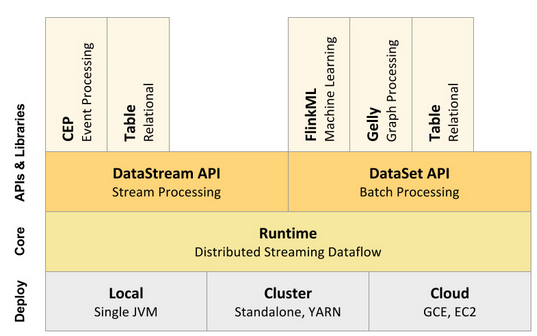

在Flink整个软件架构体系中,同样遵循着分层的架构设计理念,在降低系统耦合度的同时,也为上层用户构建 Flink应用提供了丰富且友好的接口。从下图中可以看出整个 Flink的架构体系基本上可以分为三层,由上往下依次是 API & Libraries层、Runtime核心层以及物理部署层。
【1】API&Libraries层:作为分布式数据处理框架,Flink同时提供了支撑流计算和批计算的接口,同时在此基础之上抽象出不同的应用类型的组件库,如基于流处理的CEP(复杂事件处理库)、SQL&Table库和基于批处理的FlinkML(机器学习库)等、Gelly(图处理库)等。API层包括构建流计算应用的DataStream API 和批计算应用的DataSet API,两者都提供给用户丰富的数据处理高级API,例如Map、FlatMap操作等,同时也提供比较低级的Process Function API,用户可以直接操作状态和时间等底层数据。
二、Runtime层总体架构

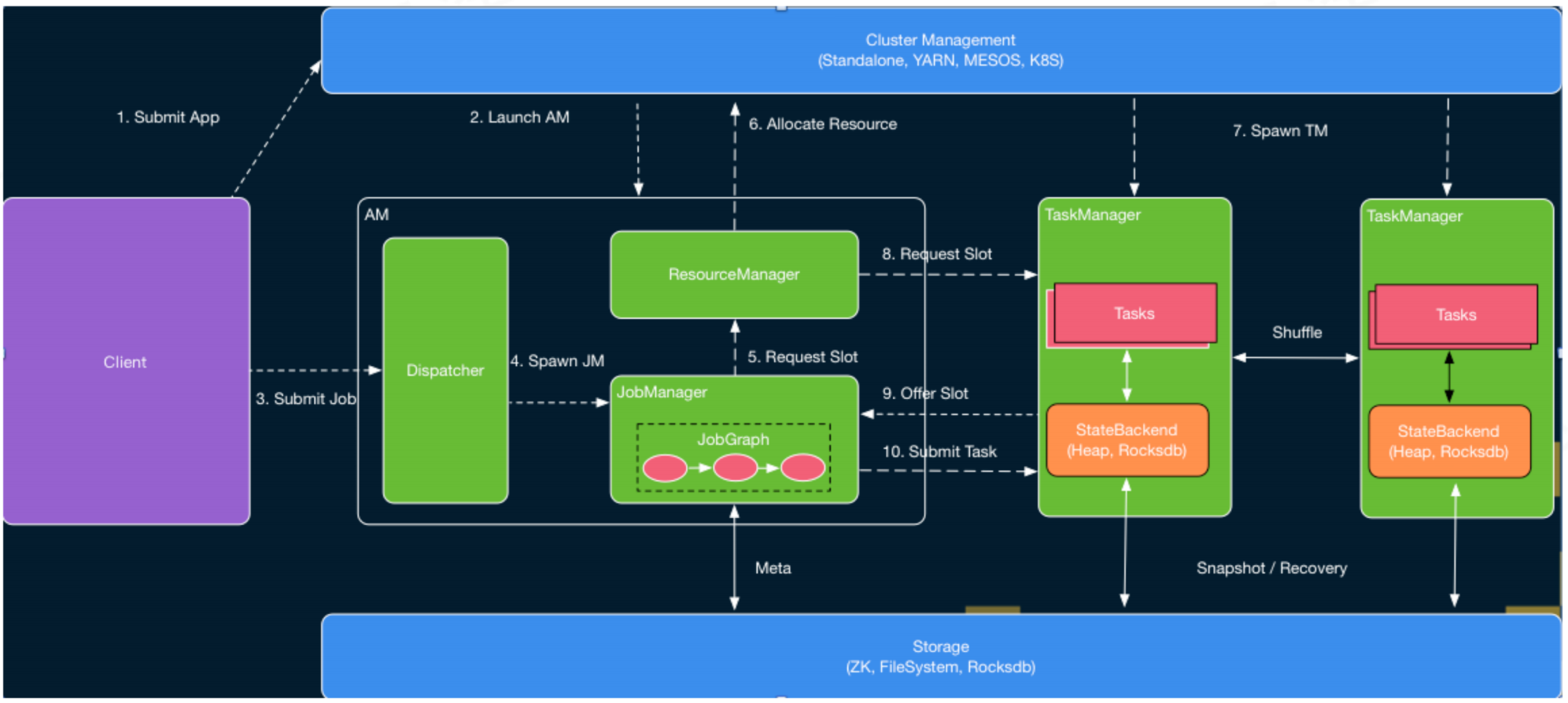

以上就是 Flink Runtime 层执行作业的基本流程。可以看出,Flink 支持两种不同的模式,即 Per-job 模式与 Session 模式。如下图所示,Per-job 模式下整个Flink 集群只执行单个作业,即每个作业会独享 Dispatcher 和 ResourceManager组件。此外,Per-job 模式下 AppMaster 和 TaskExecutor 都是按需申请的。因此,Per-job 模式更适合运行执行时间较长的大作业,这些作业对稳定性要求较高,并且对申请资源的时间不敏感。与之对应,在 Session 模式下,Flink 预先启动 AppMaster 以及一组TaskExecutor,然后在整个集群的生命周期中会执行多个作业。可以看出,Session 模式更适合规模小,执行时间短的作业。
三、资源管理与作业调度
作业调度可以看做是对资源和任务进行匹配的过程。如上所述,在 Flink 中,资源是通过 Slot来表示的,每个 Slot可以用来执行不同的 Task。而在另一端,任务即 Job 中实际的 Task,它包含了待执行的用户逻辑。调度的主要目的就是为了给 Task 找到匹配的 Slot。逻辑上来说,每个 Slot 都应该有一个向量来描述它所能提供的各种资源的量,每个 Task 也需要相应的说明它所需要的各种资源的量。但是实际上在 1.9之前,Flink 是不支持细粒度的资源描述的,而是统一的认为每个Slot 提供的资源和Task 需要的资源都是相同的。从 1.9 开始,Flink 开始增加对细粒度的资源匹配的支持的实现,但这部分功能目前仍在完善中。

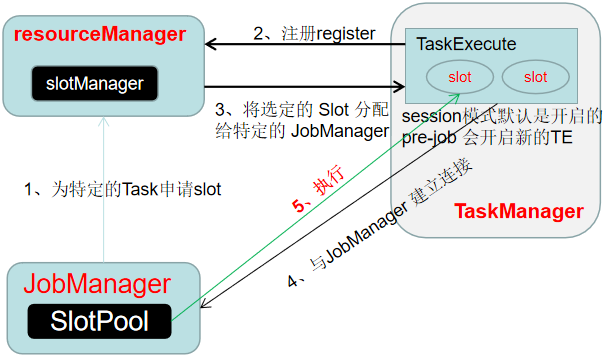

作业调度的基础是首先提供对资源的管理,因此我们首先来看下 Flink 中资源管理的实现。Flink 中的资源是由 TaskExecutor 上的 Slot 来表示的。如下图所示,在 ResourceManager 中,有一个子组件叫做 SlotManager,它维护了当前集群中所有 TaskExecutor 上的 Slot 的信息与状态,如该 Slot 在哪个TaskExecutor 中,该 Slot 当前是否空闲等。当 JobManger 来为特定 Task 申请资源的时候,根据当前是 Per-job 还是 Session 模式,ResourceManager 可能会去申请资源来启动新的TaskExecutor。当 TaskExecutor启动之后,它会通过服务发现找到当前活跃的 ResourceManager 并进行注册。在注册信息中,会包含该 TaskExecutor 中所有 Slot 的信息。 ResourceManager 收到注册信息后,其中的 SlotManager 就会记录下相应的 Slot 信息。当 JobManager 为某个 Task 来申请资源时, SlotManager 就会从当前空闲的 Slot 中按一定规则选择一个空闲的 Slot进行分配。当分配完成后,RM 会首先向 TaskManager 发送 RPC要求将选定的 Slot 分配给特定的 JobManager。TaskManager 如果还没有执行过该 JobManager 的 Task 的话,它需要首先向相应的 JobManager 建立连接,然后发送提供 Slot 的 RPC 请求。在 JobManager 中,所有 Task 的请求会缓存到SlotPool 中。当有 Slot 被提供之后,SlotPool 会从缓存的请求中选择相应的请求并结束相应的请求过程。
当 Task 结束之后,无论是正常结束还是异常结束,都会通知 JobManager 相应的结束状态,然后在 TaskManager 端将 Slot 标记为已占用但未执行任务的状态。JobManager 会首先将相应的 Slot 缓存到 SlotPool 中,但不会立即释放。这种方式避免了如果将 Slot 直接还给 ResourceManager,在任务异常结束之后需要重启时,需要立刻重新申请 Slot 的问题。通过延时释放,Failover 的 Task 可以尽快调度回原来的 TaskManager,从而加快 Failover 的速度。当 SlotPool 中缓存的 Slot 超过指定的时间仍未使用时,SlotPool 就会发起释放该 Slot 的过程。与申请 Slot 的过程对应,SlotPool 会首先通知 TaskManager 来释放该 Slot,然后TaskExecutor 通知 ResourceManager 该 Slot 已经被释放,从而最终完成释放的逻辑。
除了正常的通信逻辑外,在 ResourceManager 和 TaskExecutor 之间还存在定时的心跳消息来同步 Slot 的状态。在分布式系统中,消息的丢失、错乱不可避免,这些问题会在分布式系统的组件中引入不一致状态,如果没有定时消息,那么组件无法从这些不一致状态中恢复。此外,当组件之间长时间未收到对方的心跳时,就会认为对应的组件已经失效,并进入到 Failover 的流程。在 Slot 管理基础上,Flink 可以将 Task 调度到相应的 Slot 当中。如上所述,Flink 尚未完全引入细粒度的资源匹配,默认情况下,每个 Slot 可以分配给一个Task。但是,这种方式在某些情况下会导致资源利用率不高。如图 5 所示,假如 A、B、C 依次执行计算逻辑,那么给 A、B、C 分配分配单独的 Slot 就会导致资源利用率不高。为了解决这一问题,Flink 提供了 Share Slot 的机制。如图下图所示,基于Share Slot,每个 Slot 中可以部署来自不同 JobVertex 的多个任务,但是不能部署来自同一个 JobVertex 的 Task。如图下图所示,每个 Slot 中最多可以部署同一个 A、B 或 C 的 Task,但是可以同时部署 A、B 和 C 的各一个 Task。当单个 Task 占用资源较少时,Share Slot 可以提高资源利用率。 此外,Share Slot 也提供了一种简单的保持负载均衡的方式。

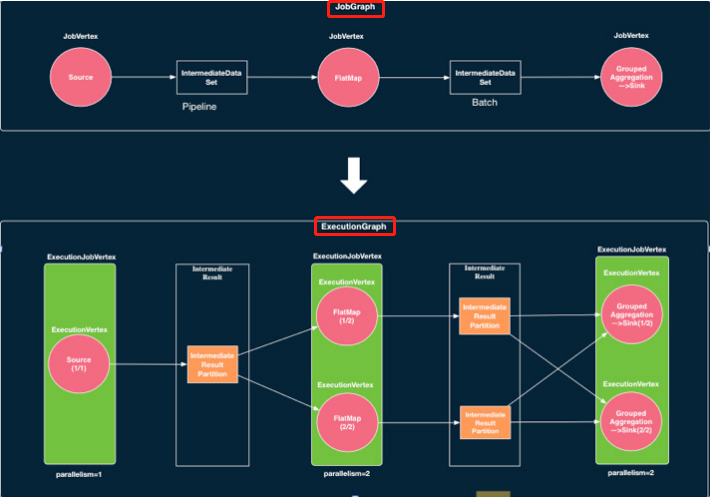

基于上述 Slot 管理和分配的逻辑,JobManager 负责维护作业中 Task 执行的状态。如上所述,Client 端会向 JobManager 提交一个 JobGraph,它代表了作业的逻辑结构。JobManager 会根据 JobGraph 按并发展开,从而得到JobManager 中关键的 ExecutionGraph。ExecutionGraph 的结构如下图所示,与 JobGraph 相比,ExecutionGraph 中对于每个 Task 与中间结果等均创建了对应的对象,从而可以维护这些实体的信息与状态。

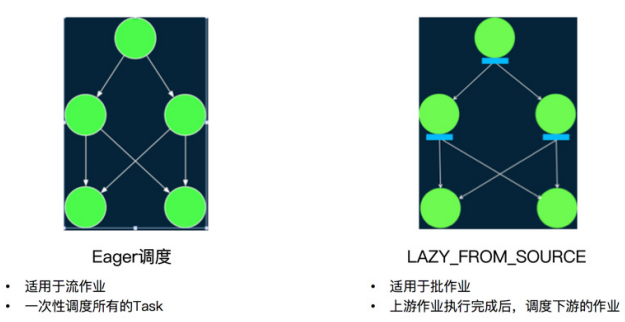

在一个 Flink Job 中是包含多个 Task 的,因此另一个关键的问题是在 Flink 中按什么顺序来调度 Task。如下图所示,目前 Flink 提供了两种基本的调度逻辑,即Eager 调度与 Lazy From Source。Eager 调度如其名所示,它会在作业启动时申请资源将所有的 Task 调度起来。这种调度算法主要用来调度可能没有终止的流作业。与之对应,Lazy From Source 则是从 Source 开始,按拓扑顺序来进行调度。简单来说,Lazy From Source 会先调度没有上游任务的 Source 任务,当这些任务执行完成时,它会将输出数据缓存到内存或者写入到磁盘中。然后,对于后续的任务,当它的前驱任务全部执行完成后,Flink 就会将这些任务调度起来。这些任务会从读取上游缓存的输出数据进行自己的计算。这一过程继续进行直到所有的任务完成计算。
四、错误恢复
在 Flink 作业的执行过程中,除正常执行的流程外,还有可能由于环境等原因导致各种类型的错误。整体上来说,错误可能分为两大类:Task 执行出现错误或 Flink集群的 Master 出现错误。由于错误不可避免,为了提高可用性,Flink 需要提供自动错误恢复机制来进行重试。

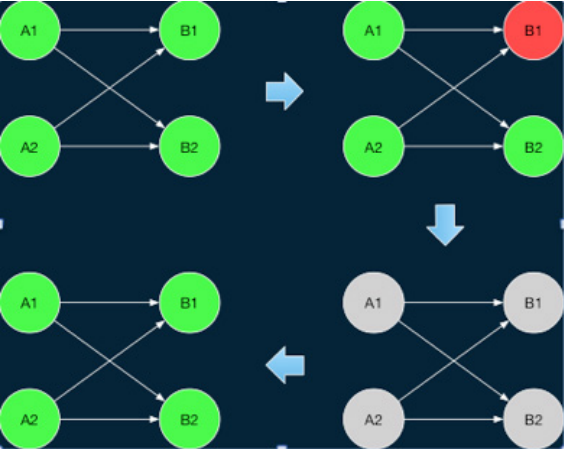

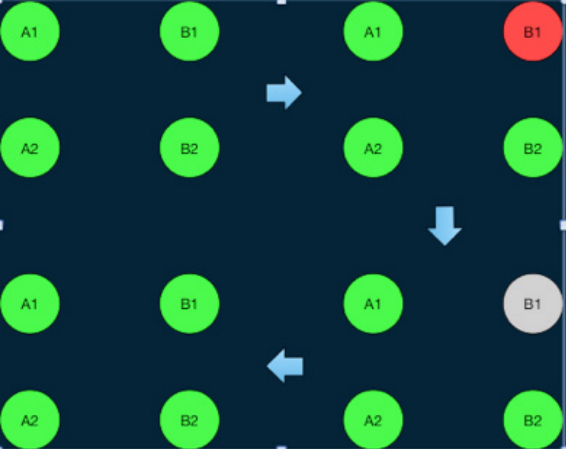

Task 执行错误:Flink 提供了多种不同的错误恢复策略。如下图所示,第一种策略是 Restart-all,即直接重启所有的 Task。对于 Flink 的流任务,由于 Flink 提供了 Checkpoint 机制,因此当任务重启后可以直接从上次的Checkpoint 开始继续执行。因此这种方式更适合于流作业。

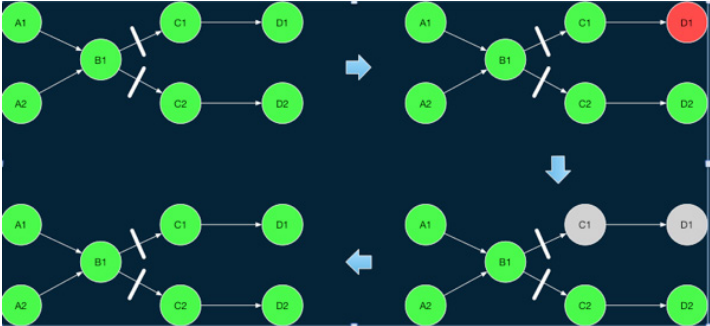

另一方面,如图如果错误是由于读取上游结果出现问题,如网络连接中断、缓存上游输出数据的 TaskExecutor 异常退出等,那么还需要重启上游 Region 来重新产生相应的数据。在这种情况下,如果上游 Region 输出的数据分发方式不是确定性的(如 KeyBy、Broadcast 是确定性的分发方式,而 Rebalance、Random 则不是,因为每次执行会产生不同的分发结果),为保证结果正确性,还需要同时重启上游 Region 所有的下游 Region。

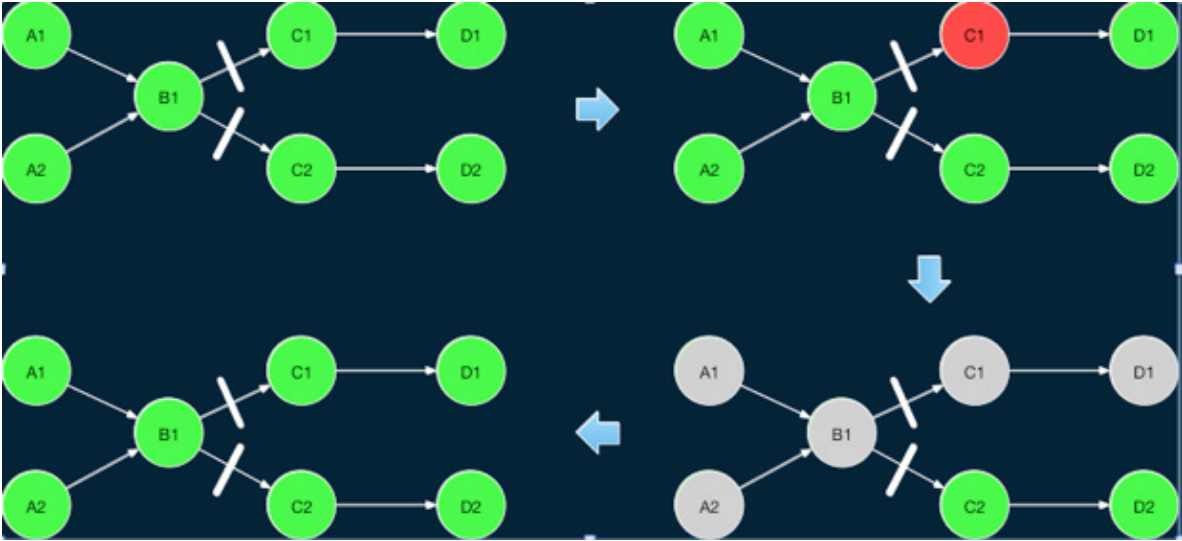

如果是由于上游失败导致的错误,那么需要同时重启上游的 Region和下游的 Region。实际上,如果下游的输出使用了非确定的数据分割方式,为了保持数据一致性,还需要同时重启所有上游Region和下游Region。
除了 Task 本身执行的异常外,另一类异常是 Flink 集群的 Master 进行发生异常。目前 Flink 支持启动多个 Master 作为备份,这些 Master 可以通过 ZK 来进行选主,从而保证某一时刻只有一个 Master 在运行。当前活路的 Master 发生异常时 , 某个备份的 Master 可以接管协调的工作。为了保证 Master 可以准确维护作业的状态,Flink 目前采用了一种最简单的实现方式,即直接重启整个作业。实际上,由于作业本身可能仍在正常运行,因此这种方式存在一定的改进空间。
● 更完善的资源管理:从 1.9 开始 Flink 开始了对细粒度资源匹配的支持。基于细粒度的资源匹配,用户可以为 TaskExecutor 和 Task 设置实际提供和使用的 CPU、内存等资源的数量,Flink 可以按照资源的使用情况进行调度。这一机制允许用户更大范围的控制作业的调度,从而为进一步提高资源利用率提供了基础。
● 统一的 Stream 与 Batch:Flink 目前为流和批分别提供了 DataStream 和DataSet 两套接口,在一些场景下会导致重复实现逻辑的问题。未来 Flink 会将流和批的接口都统一到 DataStream 之上。
● 更灵活的调度策略:Flink 从 1.9 开始引入调度插件的支持,从而允许用户来扩展实现自己的调度逻辑。未来 Flink 也会提供更高性能的调度策略的实现。
● Master Failover 的优化:如上节所述,目前 Flink 在 Master Failover 时需要重启整个作业,而实际上重启作业并不是必须的逻辑。Flink 未来会对Master failover 进行进一步的优化来避免不必要的作业重启。
