两个实战练习！但是不太懂...

俩实战

GPIO输出点亮一颗LED

LED原理图

PB5接地

步骤：

1. 新建文本并保存为led.c led.h，并将他们加入工程对应的位置中；
2. 对其预处理；

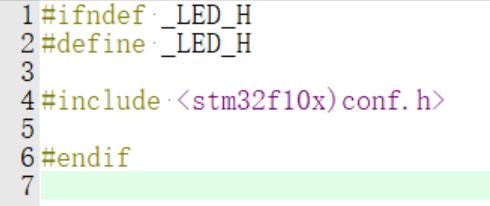

   1. .h:


3. 编写程序基本框架；注意最后一行要回车。

💡 C语言中的u8,u16,u32：u8是unsigned char，u16是unsigned short，u32是unsigned long。u8，u16，u32都是C语言数据类型，分别代表8位，16位，32位长度的数据类型，一个字节是8位，所以u8是1个字节，u16是2个字节，u32是4个字节。

4. 初始化GPIO；

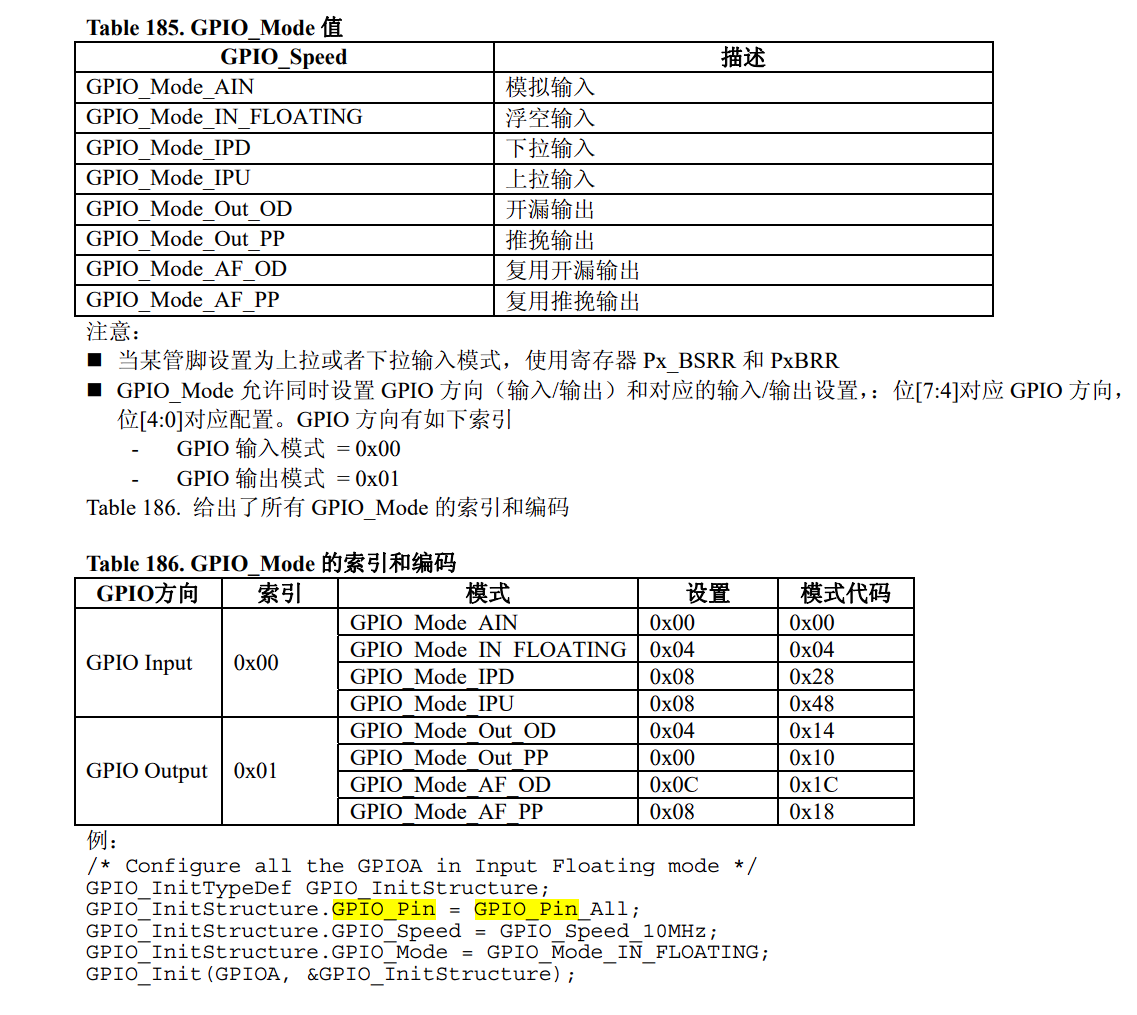

GPIO_MODE（模式）：

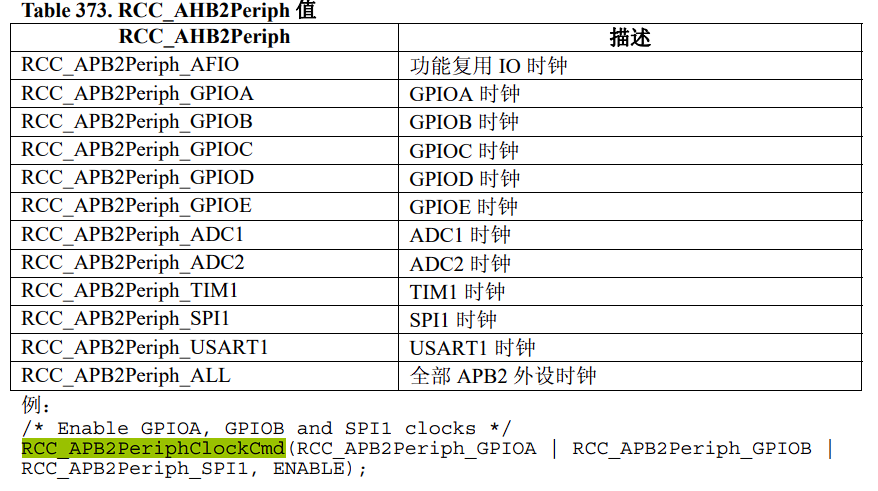

5. 设置时钟：AHB:(APB2（高级）,APB1)

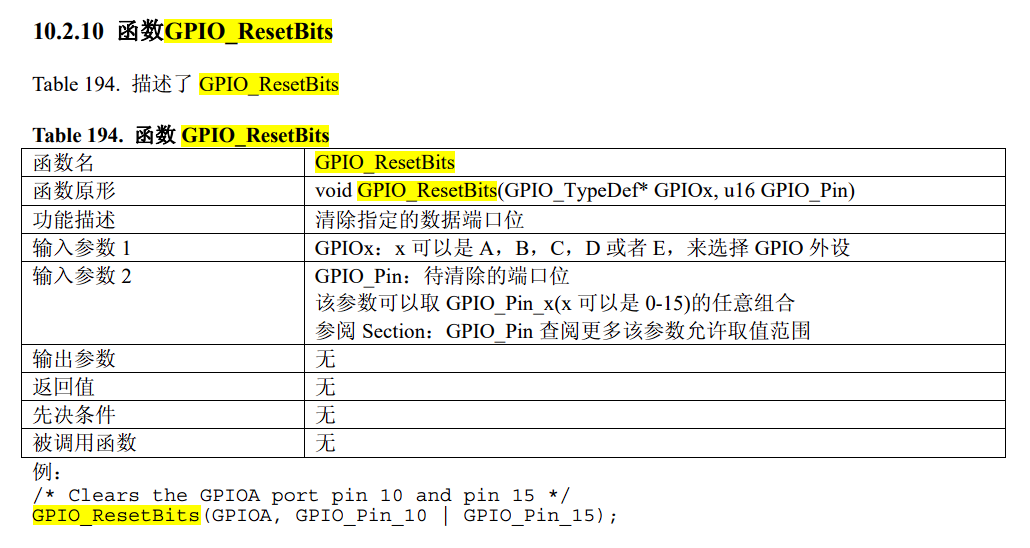

6. GPIO_ResetBits：对特定的引脚设置端口电平（设置指定的数据端口位）

---

STM32驱动LCD12864液晶串行显示

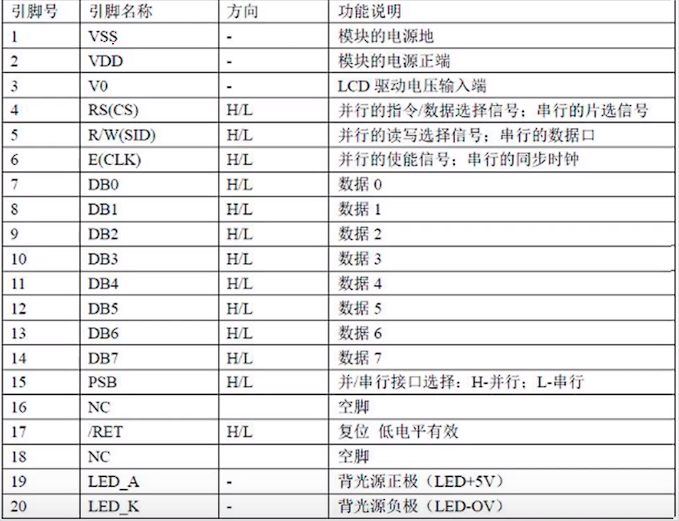

1. RS-CS串行片选、看哪个液晶块是需要的；
2. RW-SID串行数据口
3. EN-CLK串行同步时钟
4. 串并行选择：高并低串

上凹表示高电平；RS为1写数据、RS为0写指令（并行）

不懂…

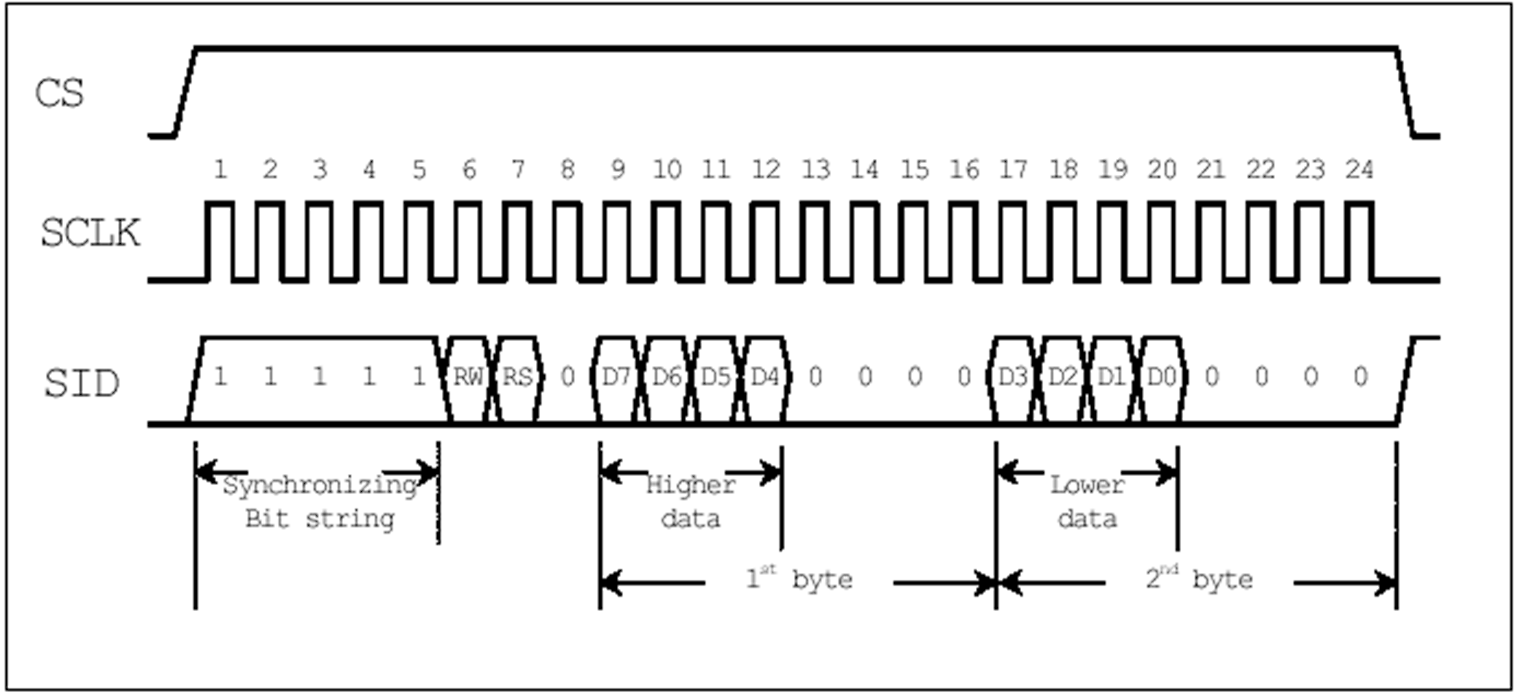

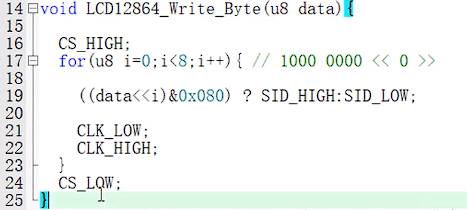

代码理解：先给CS一个高电平（相当于用钥匙开门），然后通过一个for循环写入8个数据，判断是否是高电平，如果是，那就将SID拉高，如果不是，就拉低；之后在看上面SCLK时序图，开始的时候SCLK为低电平，所以先讲CLK拉低，在拉高。最后解除占用总线。

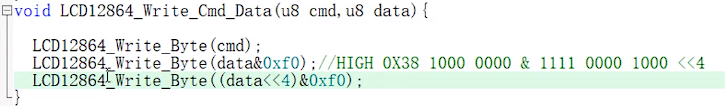

这段代码的意思是，先写入指令，然后写入4个数据并判断是不是高电平：0xf0-1111 0000进行按位与操作，因为时序图中一次只操作高位的4个数据，所以传入的前四个数据判断完之后还要将后四位移位，再重复上述操作。

？ 0x30为什么是液晶屏的默认配置？（八线）

需要延时
