大数据Spark Standalone集群

目录

1 Standalone 架构

Standalone模式是Spark自带的一种集群模式，不同于前面本地模式启动多个进程来模拟集群的环境Standalone模式是真实地在多个机器之间搭建Spark集群的环境，完全可以利用该模式搭 建多机器集群，用于实际的大数据处理。

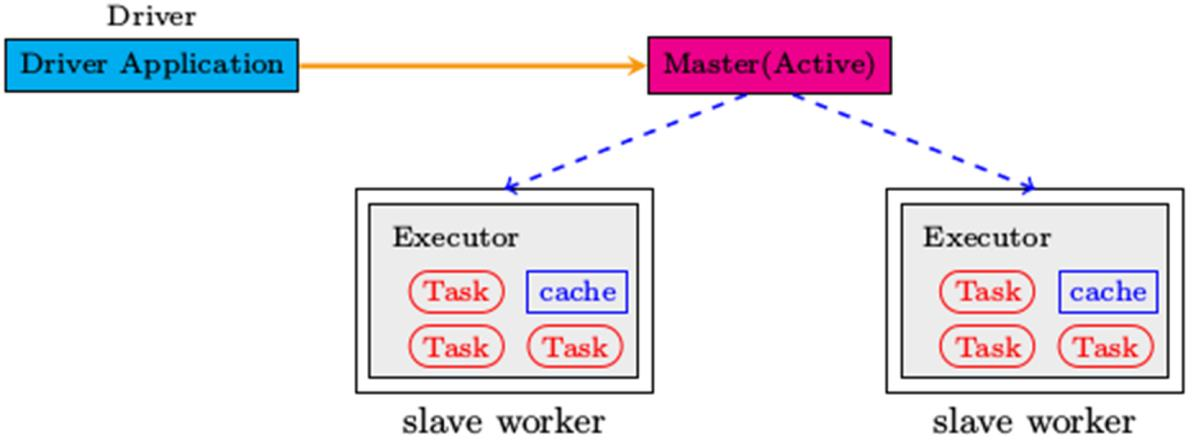

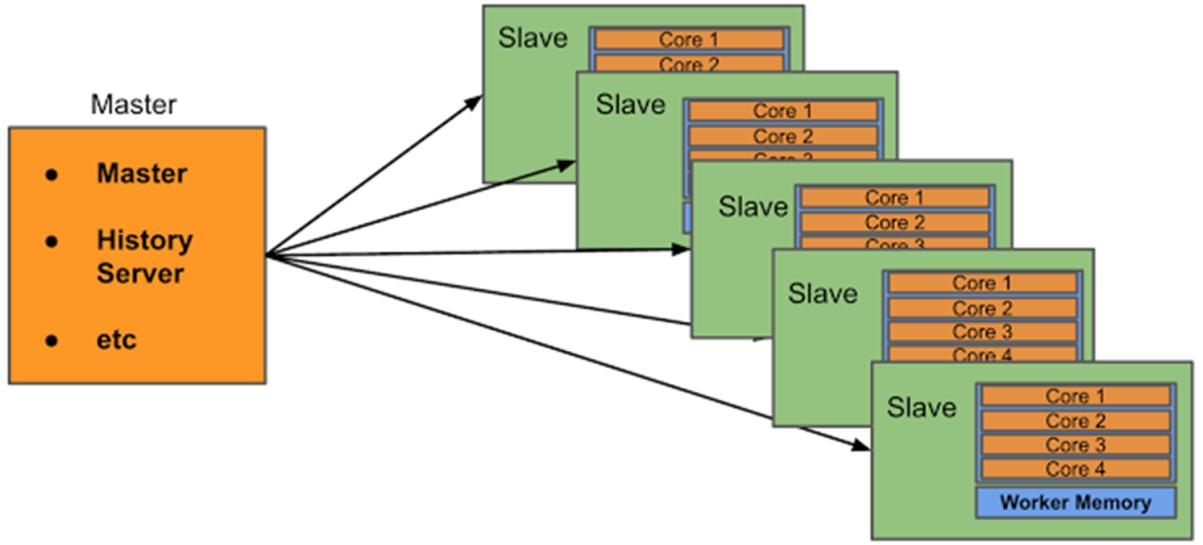

Standalone集群使用了分布式计算中的master-slave模型，master是集群中含有Master进程的
节点，slave是集群中的Worker节点含有Executor进程。
在这里插入图片描述
Spark Standalone集群，类似Hadoop YARN，管理集群资源和调度资源：

  • 主节点Master：
  • 管理整个集群资源，接收提交应用，分配资源给每个应用，运行Task任务
  • 从节点Workers：
  • 管理每个机器的资源，分配对应的资源来运行Task；
  • 每个从节点分配资源信息给Worker管理，资源信息包含内存Memory和CPU Cores核数
  • 历史服务器HistoryServer：
  • Spark Application运行完成以后，保存事件日志数据至HDFS，启动HistoryServer可以查
    看应用运行相关信息。
    在这里插入图片描述

2 配置、部署及启动

Standalone集群安装服务规划与资源配置：在这里插入图片描述
官方文档：http://spark.apache.org/docs/2.4.5/spark-standalone.html
备注说明：下面操作，如特别说明，统一在node01.oldlu.cn机器上操作。

2.1 解压、环境变量

解压Spark编译安装包至【/export/server/】目录下，进入【conf】目录，配置环境变量。

## 解压软件包
tar -zxf /export/software/spark-2.4.5-bin-cdh5.16.2-2.11.tgz -C /export/server/
## 创建软连接，方便后期升级
ln -s /export/server/spark-2.4.5-bin-cdh5.16.2-2.11 /export/server/spark
## 进入配置目录
cd /export/server/spark/conf
## 修改配置文件名称
mv spark-env.sh.template spark-env.sh
vim spark-env.sh
## 添加内容如下：
JAVA_HOME=/export/server/jdk
SCALA_HOME=/export/server/scala
HADOOP_CONF_DIR=/export/server/hadoop/etc/hadoop

2.2 Workers主机名称

将【$SPARK_HOME/conf/slaves.template】名称命名为【slaves】，填写从节点名称。

## 进入配置目录
cd /export/server/spark/conf
## 修改配置文件名称
mv slaves.template slaves
vim slaves
## 内容如下：
node1.oldlu.cn
node2.oldlu.cn
node3.oldlu.cn

2.3 配置Master、Workers、HistoryServer

在配置文件$SPARK_HOME/conf/spark-env.sh添加如下内容

SPARK_MASTER_HOST=node1.oldlu.cn
SPARK_MASTER_PORT=7077
SPARK_MASTER_WEBUI_PORT=8080
SPARK_WORKER_CORES=1
SPARK_WORKER_MEMORY=1g
SPARK_WORKER_PORT=7078
SPARK_WORKER_WEBUI_PORT=8081
SPARK_HISTORY_OPTS="-Dspark.history.fs.logDirectory=hdfs://node1.oldlu.cn:8020/spark/eventLogs/
-Dspark.history.fs.cleaner.enabled=true"

2.4 创建EventLogs存储目录

启动HDFS服务，创建应用运行事件日志目录，命令如下：

hadoop-daemon.sh start namenode
hadoop-daemons.sh start datanode
hdfs dfs -mkdir -p /spark/eventLogs/

2.5 配置Spark应用保存EventLogs

将【$SPARK_HOME/conf/spark-defaults.conf.template】名称命名为【spark-defaults.conf】，填写如下内容：

## 进入配置目录
cd /export/server/spark/conf
## 修改配置文件名称
mv spark-defaults.conf.template spark-defaults.conf
vim spark-defaults.conf
## 添加内容如下：
spark.eventLog.enabled true
spark.eventLog.dir hdfs://node1.oldlu.cn:8020/spark/eventLogs/
spark.eventLog.compress true

2.6 设置日志级别

将【$SPARK_HOME/conf/log4j.properties.template】名称命名为【log4j.properties】，修改
级别为警告WARN。

## 进入目录
cd /export/server/spark/conf
## 修改日志属性配置文件名称
mv log4j.properties.template log4j.properties
## 改变日志级别
vim log4j.properties

修改内容如下：
在这里插入图片描述

2.7 分发到集群所有机器

将配置好的将 Spark 安装包分发给集群中其它机器，命令如下：

cd /export/server/
scp -r spark-2.4.5-bin-cdh5.16.2-2.11 root@node2.oldlu.cn:$PWD
scp -r spark-2.4.5-bin-cdh5.16.2-2.11 root@ node3.oldlu.cn:$PWD
## 远程连接到node2.oldlu.cn和node3.oldlu.cn机器，创建软连接
ln -s /export/server/spark-2.4.5-bin-cdh5.16.2-2.11 /export/server/spark

2.8 启动服务进程

在Master节点node1.oldlu.cn上启动，进入$SPARK_HOME，必须配置主节点到所有从节点的
SSH无密钥登录，集群各个机器时间同步。

  • 主节点Master启动命令
/export/server/spark/sbin/start-master.sh

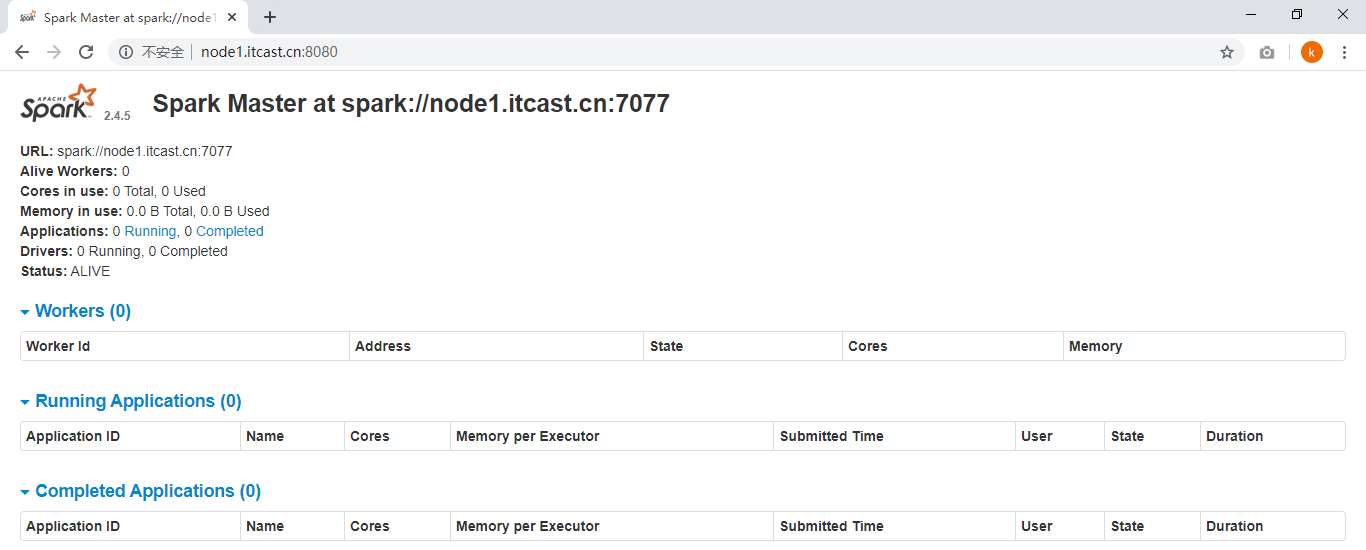

WEB UI页面地址：http://node1.oldlu.cn:8080
在这里插入图片描述

  • 从节点Workers启动命令：
/export/server/spark/sbin/start-slaves.sh

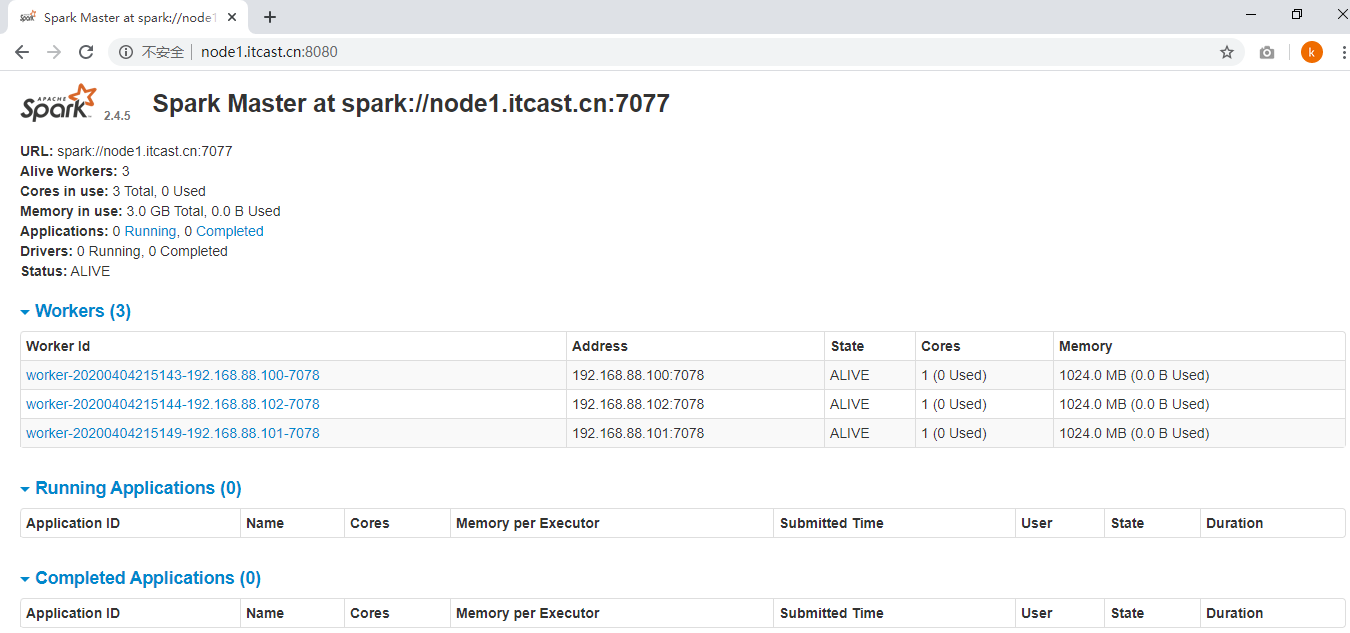

查看Master主节点WEB UI界面：在这里插入图片描述
可以看出，配置了3个Worker进程实例，每个Worker实例为1核1GB内存，总共是3核 3GB 内
存。目前显示的Worker资源都是空闲的，当向Spark集群提交应用之后，Spark就会分配相应的资
源给程序使用，可以在该页面看到资源的使用情况。

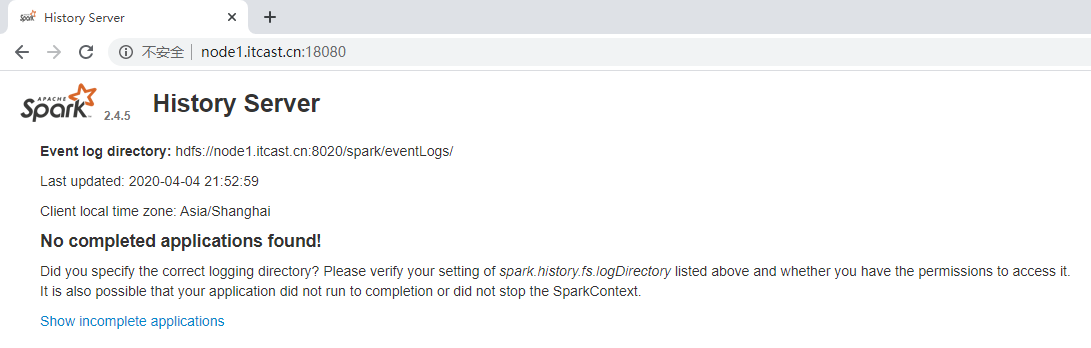

  • 历史服务器HistoryServer：
/export/server/spark/sbin/start-history-server.sh

http://bigdata-cdh01.oldlu.cn:18080/
在这里插入图片描述

2.9 提交运行圆周率

将上述运行在Local Mode的圆周率PI程序，运行在Standalone集群上，修改【–master】地址
为Standalone集群地址：spark://node1.oldlu.cn:7077，具体命令如下：

SPARK_HOME=/export/server/spark
${SPARK_HOME}/bin/spark-submit \
--master spark://node1.oldlu.cn:7077 \
--class org.apache.spark.examples.SparkPi \
${SPARK_HOME}/examples/jars/spark-examples_2.11-2.4.5.jar \
10

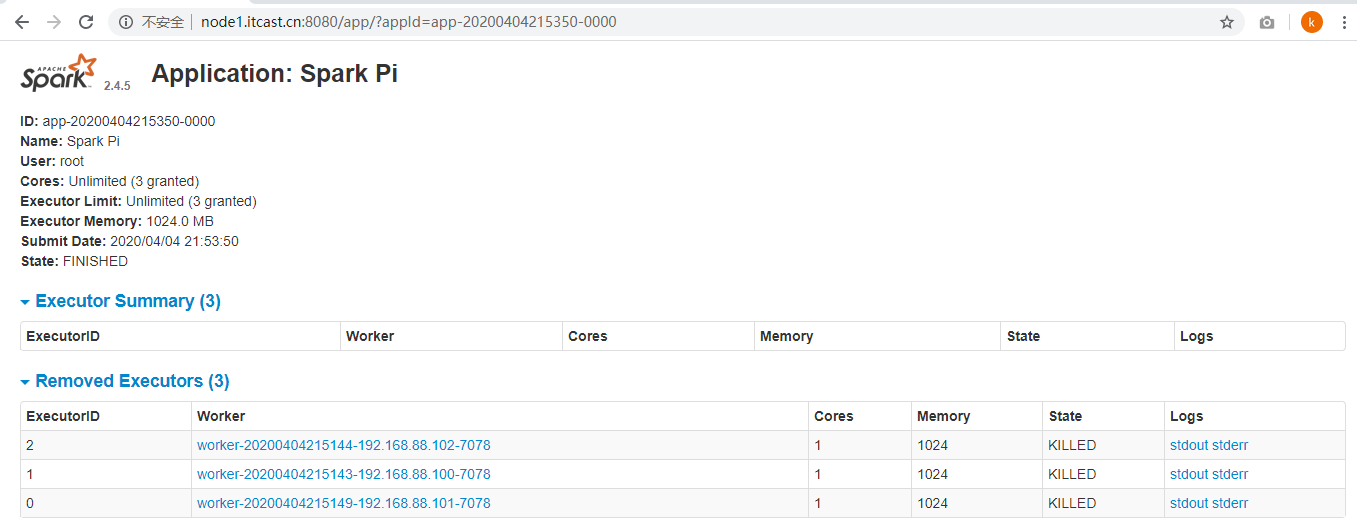

查看Master主节点WEB UI界面：
在这里插入图片描述

3 Spark 应用架构

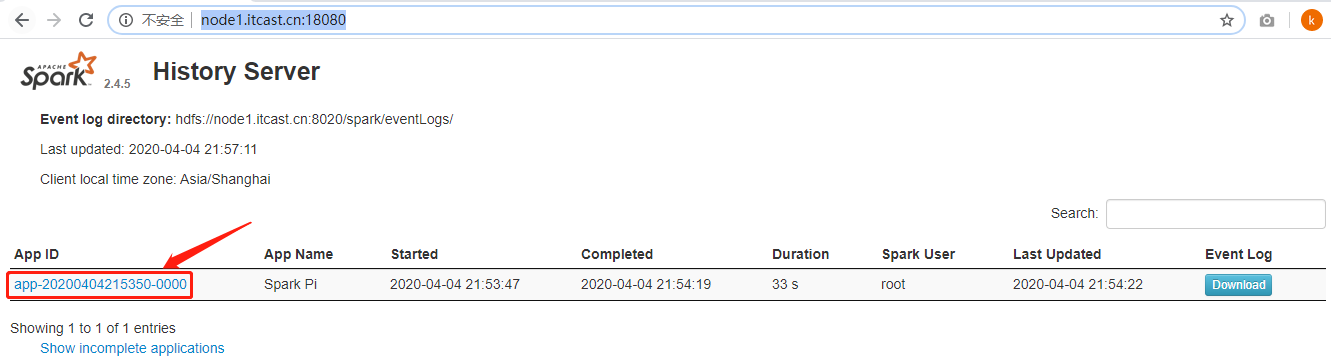

登录到Spark HistoryServer历史服务器WEB UI界面，点击刚刚运行圆周率PI程序：
在这里插入图片描述
查看应用运行状况：
在这里插入图片描述

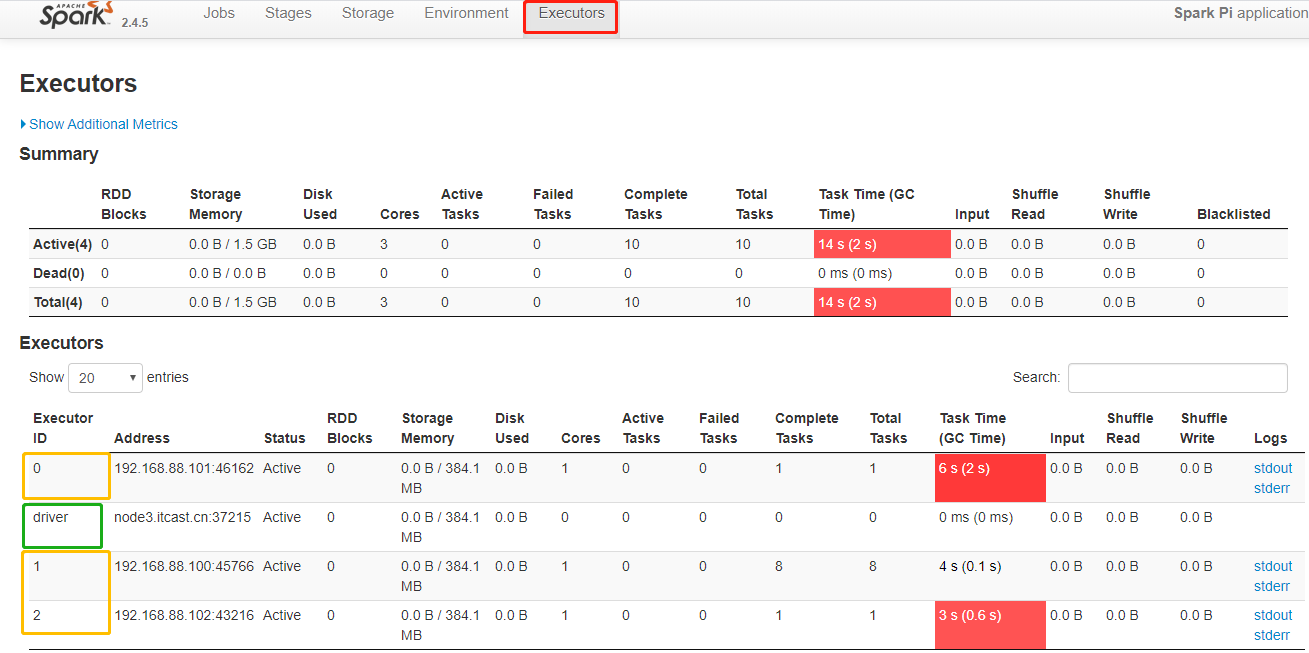

切换到【Executors】Tab页面：在这里插入图片描述
从图中可以看到Spark Application运行到集群上时，由两部分组成：Driver Program和Executors。

  • 第一、Driver Program
  • 相当于AppMaster，整个应用管理者，负责应用中所有Job的调度执行;
  • 运行JVM Process，运行程序的MAIN函数，必须创建SparkContext上下文对象；
  • 一个SparkApplication仅有一个；
  • 第二、Executors
  • 相当于一个线程池，运行JVM Process，其中有很多线程，每个线程运行一个Task任务，
    一个Task运行需要1 Core CPU，所有可以认为Executor中线程数就等于CPU Core核数；
  • 一个Spark Application可以有多个，可以设置个数和资源信息；
    在这里插入图片描述

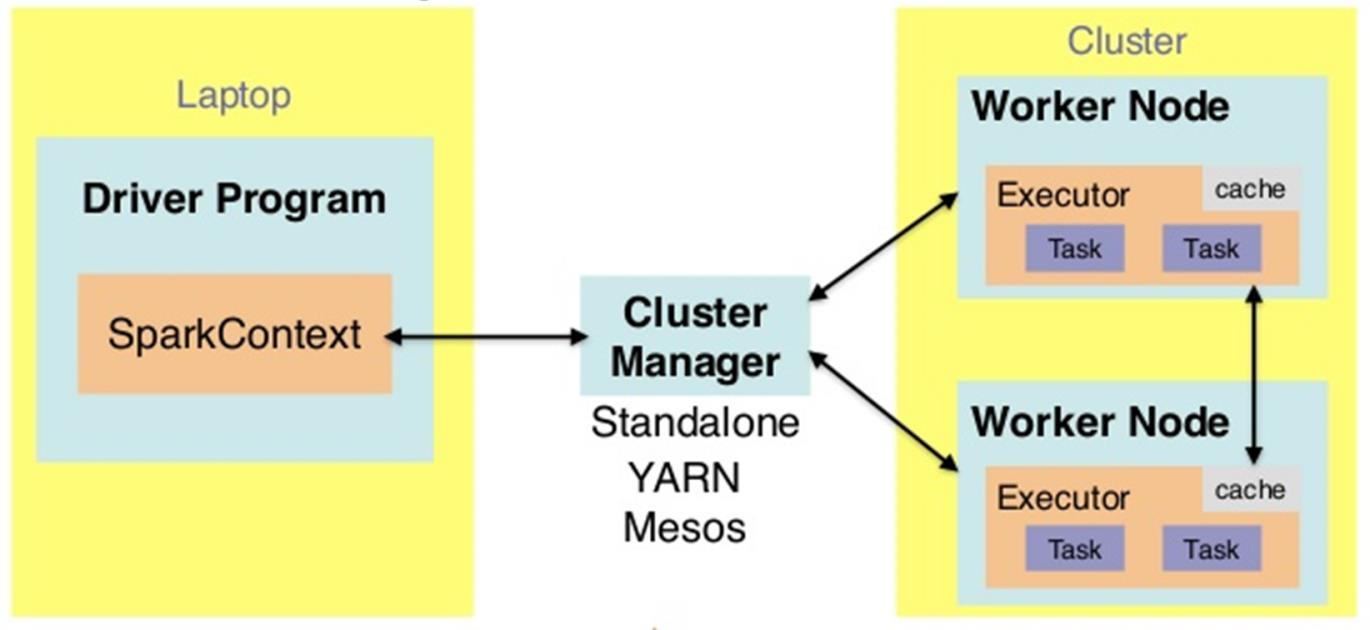

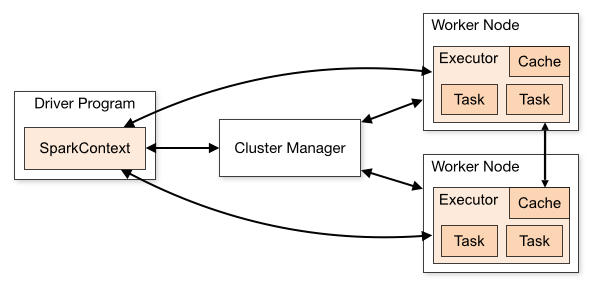

    Driver Program是用户编写的数据处理逻辑，这个逻辑中包含用户创建的SparkContext。
    SparkContext 是用户逻辑与Spark集群主要的交互接口，它会和Cluster Manager交互，包括向它
    申请计算资源等。 Cluster Manager负责集群的资源管理和调度，现在支持Standalone、Apache
    Mesos和Hadoop的 YARN。Worker Node是集群中可以执行计算任务的节点。 Executor是在一
    个Worker Node上为某应用启动的一个进程，该进程负责运行任务，并且负责将数据存在内存或者
    磁盘上。Task 是被送到某个Executor上的计算单元，每个应用都有各自独立的 Executor，计算最
    终在计算节点的 Executor中执行。
    在这里插入图片描述
    用户程序从最开始的提交到最终的计算执行，需要经历以下几个阶段：
  • 1）、用户程序创建 SparkContext 时，新创建的 SparkContext 实例会连接到 ClusterManager。
    Cluster Manager 会根据用户提交时设置的 CPU 和内存等信息为本次提交分配计算资源，启
    动 Executor。
  • 2）、Driver会将用户程序划分为不同的执行阶段Stage，每个执行阶段Stage由一组完全相同Task
    组成，这些Task分别作用于待处理数据的不同分区。在阶段划分完成和Task创建后， Driver
    会向Executor发送 Task；
  • 3）、Executor在接收到Task后，会下载Task的运行时依赖，在准备好Task的执行环境后，会开
    始执行Task，并且将Task的运行状态汇报给Driver；
  • 4）、Driver会根据收到的Task的运行状态来处理不同的状态更新。 Task分为两种：一种是Shuffle
    Map Task，它实现数据的重新洗牌，洗牌的结果保存到Executor 所在节点的文件系统中；另
    外一种是Result Task，它负责生成结果数据；
  • 5）、Driver 会不断地调用Task，将Task发送到Executor执行，在所有的Task 都正确执行或者
    超过执行次数的限制仍然没有执行成功时停止；

4 WEB UI 监控

Spark 提供了多个监控界面，当运行Spark任务后可以直接在网页对各种信息进行监控查看。
运行spark-shell交互式命令在Standalone集群上，命令如下：

/export/server/spark/bin/spark-shell --master spark://node1.oldlu.cn:7077

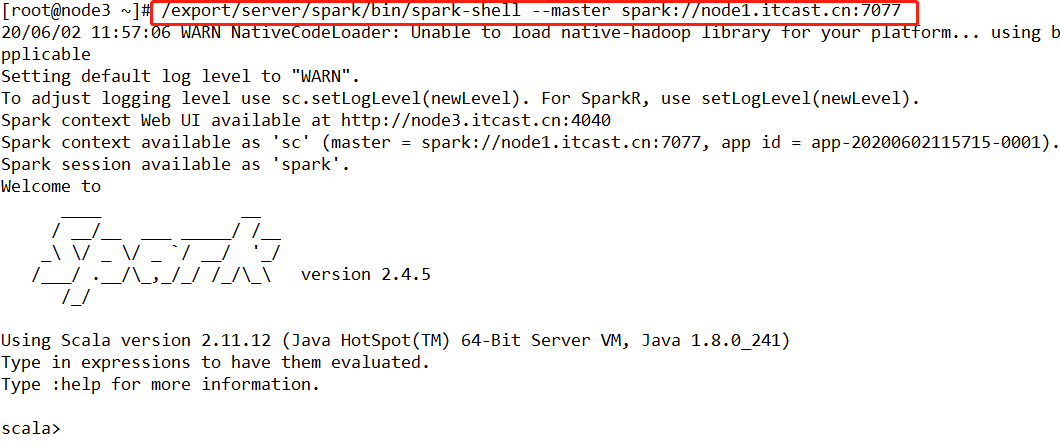

运行截图如下所示：在这里插入图片描述

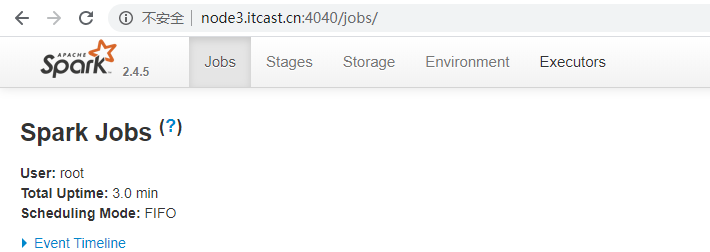

在node3.oldlu.cn运行spark-shell，WEB UI监控页面地址：http://node3.oldlu.cn:4040在这里插入图片描述
在spark-shell中执行词频统计WordCount程序代码，运行如下：

val inputRDD = sc.textFile("/datas/wordcount.data")
val wordcountsRDD = inputRDD.flatMap(line => line.split("\\s+")).map(word => (word, 1)).reduceByKey((tmp, item) => tmp +item)
wordcountsRDD.take(5)

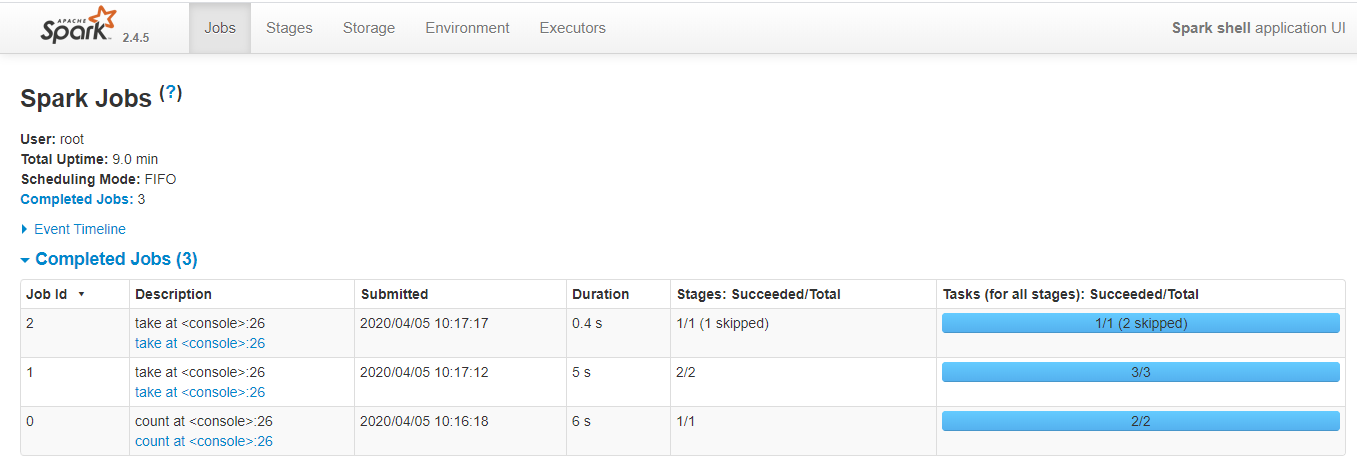

截图如下：在这里插入图片描述

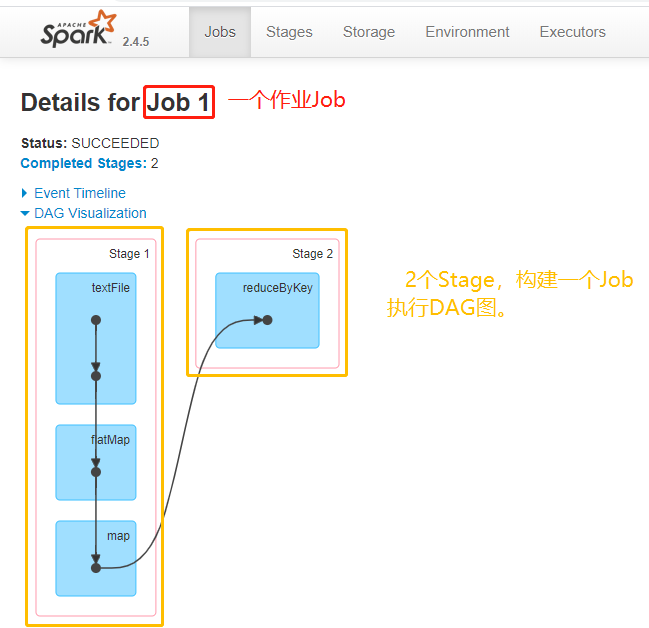

可以发现在一个Spark Application中，包含多个Job，每个Job有多个Stage组成，每个Job执行
按照DAG图进行的。在这里插入图片描述

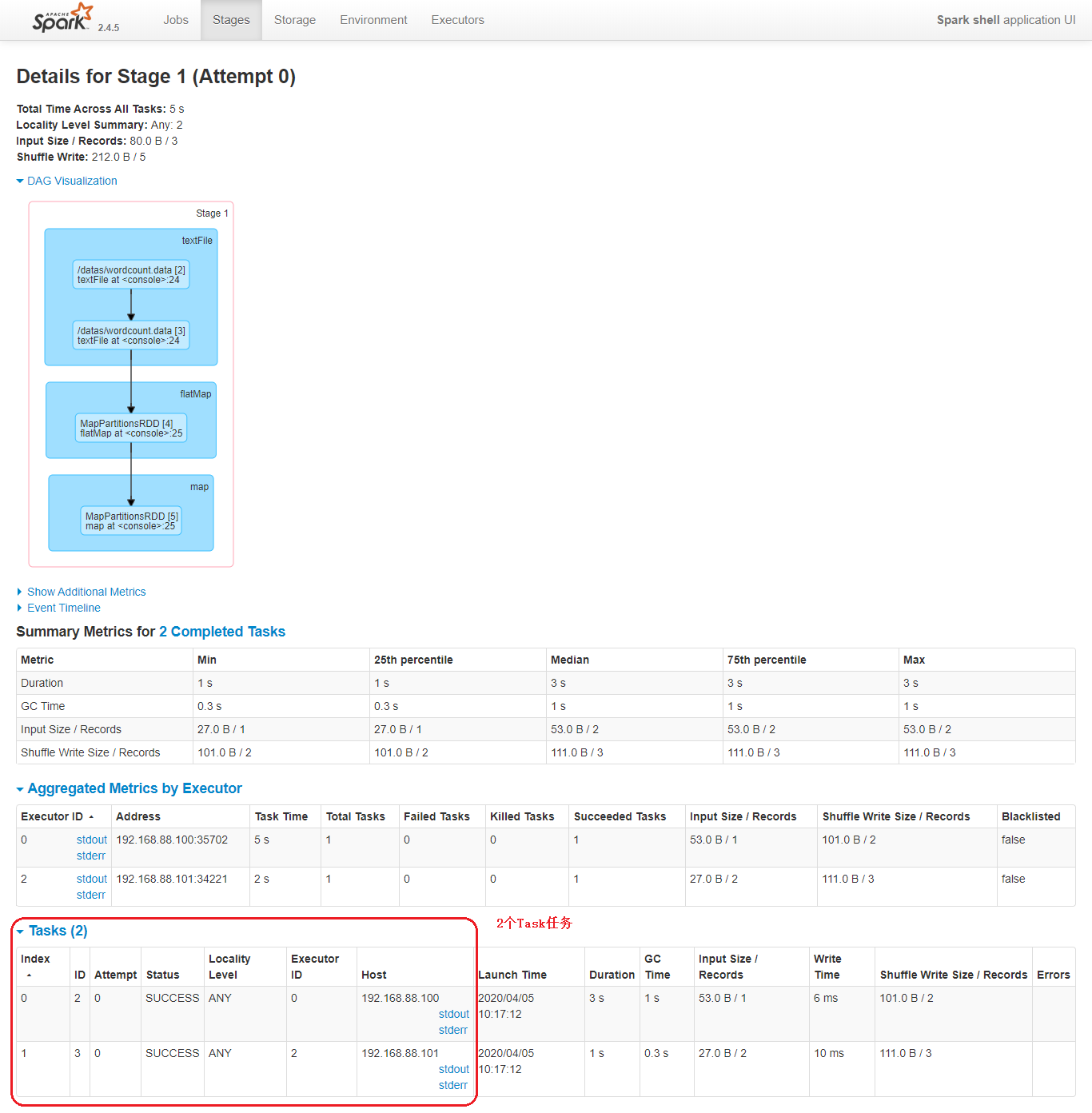

其中每个Stage中包含多个Task任务，每个Task以线程Thread方式执行，需要1Core CPU。在这里插入图片描述
可以看到Spark为应用程序提供了非常详尽的统计页面，每个应用的Job和Stage等信息都可以
在这里查看到。通过观察应用详情页的各个信息，对进一步优化程序，调整瓶颈有着重要作用，后
期综合项目案例详细讲解。

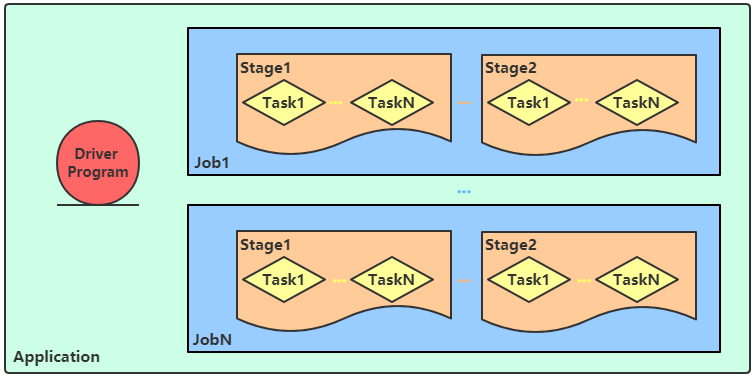

Spark Application程序运行时三个核心概念：Job、Stage、Task，说明如下：

  • Task：被分配到各个 Executor 的单位工作内容，它是 Spark 中的最小执行单位，一
    般来说有多少个 Paritition（物理层面的概念，即分支可以理解为将数据划分成不同
    部分并行处理），就会有多少个 Task，每个 Task 只会处理单一分支上的数据。
  • Job：由多个 Task 的并行计算部分，一般 Spark 中的 action 操作（如 save、collect，后面
    进一步说明），会生成一个 Job。
  • Stage：Job 的组成单位，一个 Job 会切分成多个 Stage，Stage 彼此之间相互依赖顺序执行，
    而每个 Stage 是多个 Task 的集合，类似 map 和 reduce stage。在这里插入图片描述

5 Standalone HA

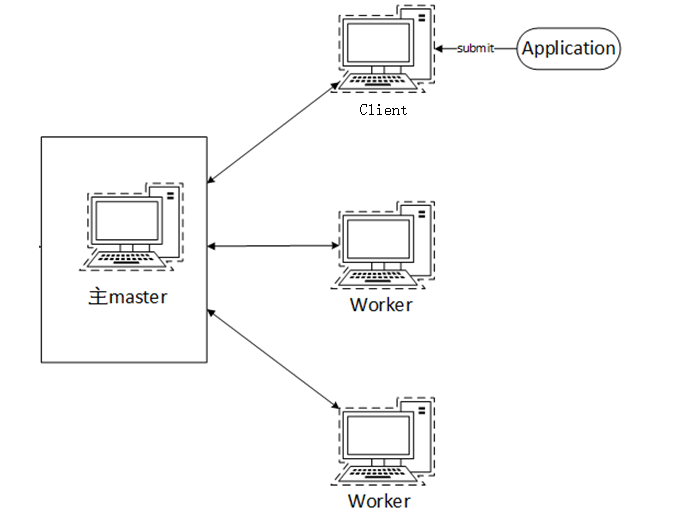

Spark Standalone集群是Master-Slaves架构的集群模式，和大部分的Master-Slaves结构集群
一样，存在着Master单点故障（SPOF）的问题。在这里插入图片描述

5.1 高可用HA

如何解决这个单点故障的问题，Spark提供了两种方案：
-基于文件系统的单点恢复(Single-Node Recovery with Local File System)；
-基于Zookeeper的Standby Masters(Standby Masters with ZooKeeper)；

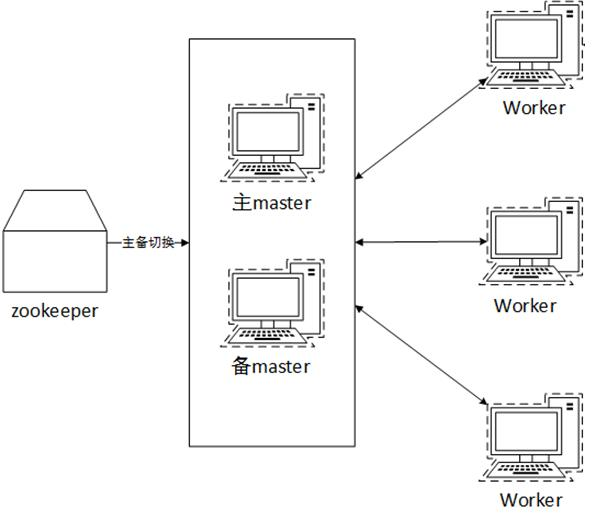

ZooKeeper提供了一个Leader Election机制，利用这个机制可以保证虽然集群存在多个
Master，但是只有一个是Active的，其他的都是Standby。当Active的Master出现故障时，另外的
一个Standby Master会被选举出来。由于集群的信息，包括Worker， Driver和Application的信息
都已经持久化到文件系统，因此在切换的过程中只会影响新Job的提交，对于正在进行的Job没有任

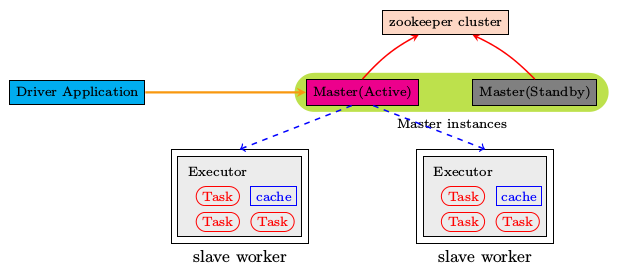

何的影响。加入ZooKeeper的集群整体架构如下图所示。
在这里插入图片描述

5.2 基于Zookeeper实现HA

官方文档： http://spark.apache.org/docs/2.4.5/spark-standalone.html#standby-masters-with-zookeeper
在这里插入图片描述

  • 1）、停止Standalone集群
## 在node1.oldlu.cn上执行命令
/export/server/spark/sbin/stop-master.sh
/export/server/spark/sbin/stop-slaves.sh
  • 2）、增加Zookeeper配置
    对Spark配置文件【$SPARK_HOME/conf/spark-env.sh】文件如下修改：
SPARK_DAEMON_JAVA_OPTS="-Dspark.deploy.recoveryMode=ZOOKEEPER
-Dspark.deploy.zookeeper.url=node1.oldlu.cn:2181,node2.oldlu.cn:2181,node3.oldlu.cn:2181
-Dspark.deploy.zookeeper.dir=/spark-ha"

参数含义说明：

spark.deploy.recoveryMode：恢复模式
spark.deploy.zookeeper.url：ZooKeeper的Server地址
spark.deploy.zookeeper.dir：保存集群元数据信息的文件、目录。包括Worker、Driver、Application信息。

注释或删除MASTER_HOST内容：

# SPARK_MASTER_HOST=node1.oldlu.cn
  • 3）、将spark-env.sh分发集群
cd /export/server/spark/conf
scp -r spark-env.sh root@node2.oldlu.cn:$PWD
scp -r spark-env.sh root@node3.oldlu.cn:$PWD
  • 4）、启动集群服务
    先启动Zookeeper集群，再分别启动2个Master服务，最后启动Worker服务
## 启动ZOOKEEPER服务
zookeeper-daemons.sh start
## 在node1和node2分别启动Master服务
/export/server/spark/sbin/start-master.sh
## 查看哪个Master为Active，就在哪个Master机器上启动Workers服务
/export/server/spark/sbin/start-slaves.sh

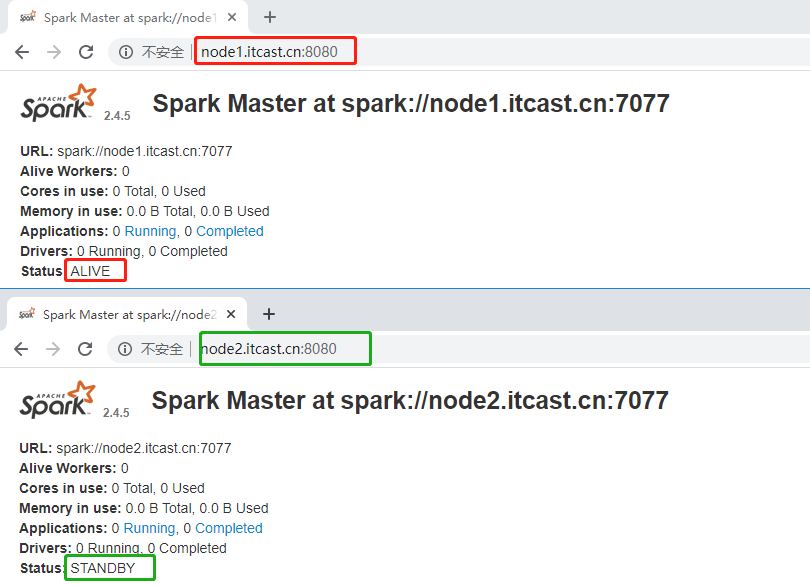

默认情况下，先启动Master就为Active Master，如下截图所示：在这里插入图片描述

5.3 测试运行

Standalone HA集群运行应用时，指定ClusterManager参数属性为

--master spark://host1:port1,host2:port2

提交圆周率PI运行集群，命令如下

SPARK_HOME=/export/server/spark
${SPARK_HOME}/bin/spark-submit \
--master spark://node1.oldlu.cn:7077,node2.oldlu.cn:7077 \
--class org.apache.spark.examples.SparkPi \
${SPARK_HOME}/examples/jars/spark-examples_2.11-2.4.5.jar \
100

在执行过程中，使用jps查看Active Master进程ID，将其kill，观察Master是否自动切换与应用运
行完成结束。
在这里插入图片描述
