大数据Flink状态管理
目录
1 Flink中的有状态计算
注意:
Flink中已经对需要进行有状态计算的API,做了封装,底层已经维护好了状态!
例如,之前下面代码,直接使用即可,不需要像SparkStreaming那样还得自己写updateStateByKey也就是说我们今天学习的State只需要掌握原理,实际开发中一般都是使用Flink底层维护好的状态或第三方维护好的状态(如Flink整合Kafka的offset维护底层就是使用的State,但是人家已经写好了的)
package cn.oldlu.source;
import org.apache.flink.api.common.RuntimeExecutionMode;
import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.common.functions.MapFunction;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.util.Collector;
/**
* Author oldlu
* Desc
* SocketSource
*/
public class SourceDemo03 {
public static void main(String[] args) throws Exception {
//1.env
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setRuntimeMode(RuntimeExecutionMode.AUTOMATIC);
//2.source
DataStream<String> linesDS = env.socketTextStream("node1", 9999);
//3.处理数据-transformation
//3.1每一行数据按照空格切分成一个个的单词组成一个集合
DataStream<String> wordsDS = linesDS.flatMap(new FlatMapFunction<String, String>() {
@Override
public void flatMap(String value, Collector<String> out) throws Exception {
//value就是一行行的数据
String[] words = value.split(" ");
for (String word : words) {
out.collect(word);//将切割处理的一个个的单词收集起来并返回
}
}
});
//3.2对集合中的每个单词记为1
DataStream<Tuple2<String, Integer>> wordAndOnesDS = wordsDS.map(new MapFunction<String, Tuple2<String, Integer>>() {
@Override
public Tuple2<String, Integer> map(String value) throws Exception {
//value就是进来一个个的单词
return Tuple2.of(value, 1);
}
});
//3.3对数据按照单词(key)进行分组
//KeyedStream<Tuple2<String, Integer>, Tuple> groupedDS = wordAndOnesDS.keyBy(0);
KeyedStream<Tuple2<String, Integer>, String> groupedDS = wordAndOnesDS.keyBy(t -> t.f0);
//3.4对各个组内的数据按照数量(value)进行聚合就是求sum
DataStream<Tuple2<String, Integer>> result = groupedDS.sum(1);
//4.输出结果-sink
result.print();
//5.触发执行-execute
env.execute();
}
}
执行 netcat，然后在终端输入 hello world，执行程序会输出什么?
答案很明显，(hello, 1)和 (word,1)
那么问题来了，如果再次在终端输入 hello world，程序会输入什么?
答案其实也很明显，(hello, 2)和(world, 2)。
为什么 Flink 知道之前已经处理过一次 hello world，这就是 state 发挥作用了，这里是被称为
keyed state 存储了之前需要统计的数据，所以 Flink 知道 hello 和 world 分别出现过一次。
2 无状态计算和有状态计算
2.1 无状态计算
不需要考虑历史数据相同的输入得到相同的输出就是无状态计算, 如map/flatMap/filter…

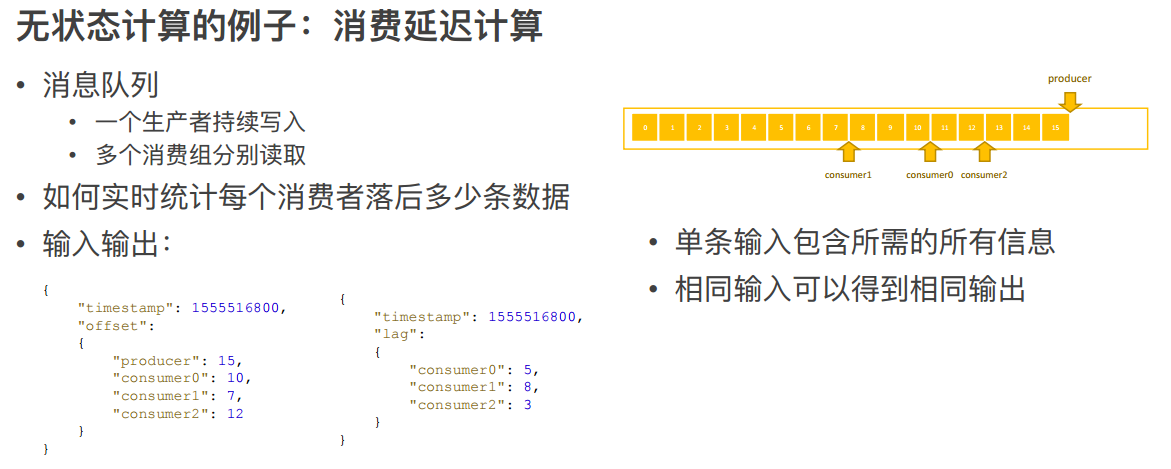

首先举一个无状态计算的例子：消费延迟计算。
假设现在有一个消息队列，消息队列中有一个生产者持续往消费队列写入消息，多个消费者
分别从消息队列中读取消息。从图上可以看出，生产者已经写入 16 条消息，Offset 停留在 15 ；有 3 个消费者，有的消费快，而有的消费慢。消费快的已经消费了 13 条数据，消费者慢的才消费了 7、8 条数据。如何实时统计每个消者落后多少条数据，如图给出了输入输出的示例。可以了解到输入的时间点有一个时间戳，生产者将消息写到了某个时间点的位置，每个消费者同一时间点分别读到了什么位置。刚才也提到了生产者写入了 15 条，消费者分别读取了 10、7、12 条。那么问题来了，怎么将生产者、消费者的进度转换为右侧示意图信息呢？consumer 0 落后了 5 条，consumer 1 落后了 8 条，consumer 2 落后了 3 条，根据Flink 的原理，此处需进行 Map 操作。Map 首先把消息读取进来，然后分别相减，即可知道每个 consumer 分别落后了几条。Map 一直往下发，则会得出最终结果。大家会发现，在这种模式的计算中，无论这条输入进来多少次，输出的结果都是一样的，因为单条输入中已经包含了所需的所有信息。消费落后等于生产者减去消费者。生产者的消费在单条数据中可以得到，消费者的数据也可以在单条数据中得到，所以相同输入可以得到相同输出，这就是一个无状态的计算。
2.2 有状态计算
需要考虑历史数据
相同的输入得到不同的输出/不一定得到相同的输出,就是有状态计算,如:sum/reduce

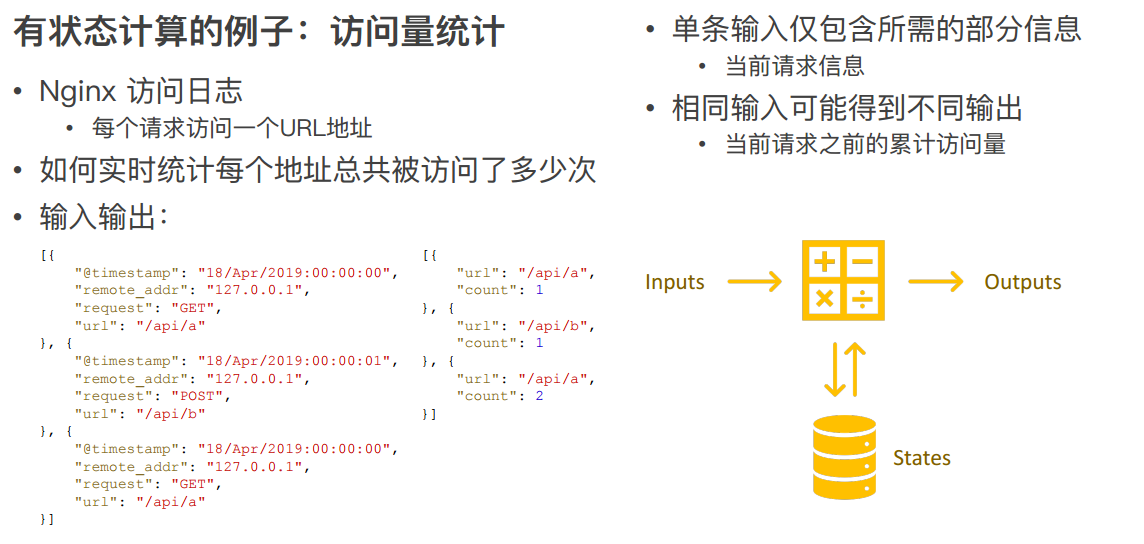

以访问日志统计量的例子进行说明，比如当前拿到一个 Nginx 访问日志，一条日志表示一个请求，记录该请求从哪里来，访问的哪个地址，需要实时统计每个地址总共被访问了多少次，也即每个 API 被调用了多少次。可以看到下面简化的输入和输出，输入第一条是在某个时间点请求GET 了 /api/a；第二条日志记录了某个时间点 Post /api/b ;第三条是在某个时间点 GET了一个/api/a，总共有 3 个 Nginx 日志。从这 3 条 Nginx 日志可以看出，第一条进来输出 /api/a 被访问了一次，第二条进来输出/api/b 被访问了一次，紧接着又进来一条访问 api/a，所以 api/a 被访问了 2 次。不同的是，两条 /api/a 的 Nginx 日志进来的数据是一样的，但输出的时候结果可能不同，第一次输出count=1 ，第二次输出 count=2，说明相同输入可能得到不同输出。输出的结果取决于当前请求的 API 地址之前累计被访问过多少次。第一条过来累计是 0 次，count = 1，第二条过来 API的访问已经有一次了，所以 /api/a 访问累计次数 count=2。单条数据其实仅包含当前这次访问的信息，而不包含所有的信息。要得到这个结果，还需要依赖 API 累计访问的量，即状态。这个计算模式是将数据输入算子中，用来进行各种复杂的计算并输出数据。这个过程中算子会去访问之前存储在里面的状态。另外一方面，它还会把现在的数据对状态的影响实时更新，如果输入 200 条数据，最后输出就是 200 条结果。

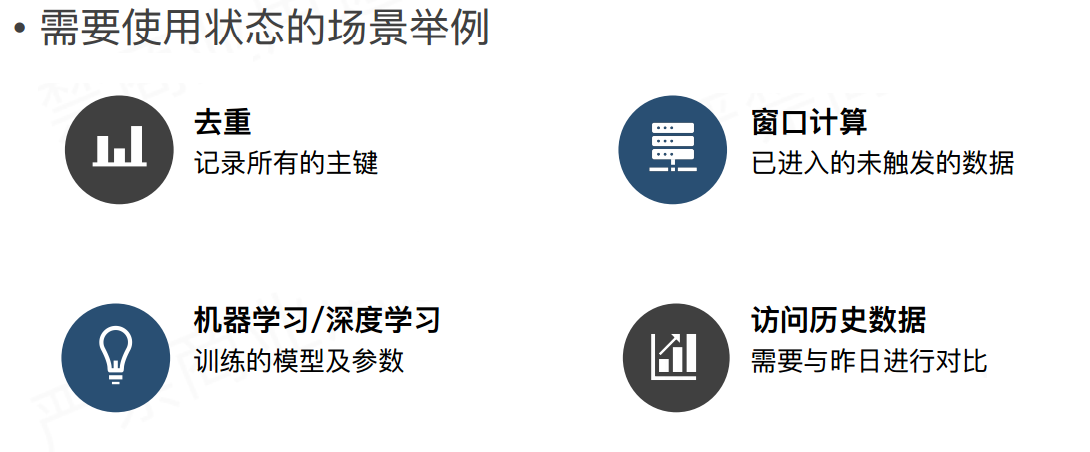

3 有状态计算的场景
什么场景会用到状态呢？下面列举了常见的 4 种：
1.去重：比如上游的系统数据可能会有重复，落到下游系统时希望把重复的数据都去掉。去重需要先了解哪些数据来过，哪些数据还没有来，也就是把所有的主键都记录下来，当一条数据到来后，能够看到在主键当中是否存在。
2.窗口计算：比如统计每分钟 Nginx 日志 API 被访问了多少次。窗口是一分钟计算一次，在窗口触发前，如 08:00 ~ 08:01 这个窗口，前59秒的数据来了需要先放入内存，即需要把这个窗口之内的数据先保留下来，等到 8:01 时一分钟后，再将整个窗口内触发的数据输出。未触发的窗口数据也是一种状态。
3.机器学习/深度学习：如训练的模型以及当前模型的参数也是一种状态，机器学习可能每次都用有一个数据集，需要在数据集上进行学习，对模型进行一个反馈。
4.访问历史数据：比如与昨天的数据进行对比，需要访问一些历史数据。如果每次从外部去读，对资源的消耗可能比较大，所以也希望把这些历史数据也放入状态中做对比。
4 状态的分类

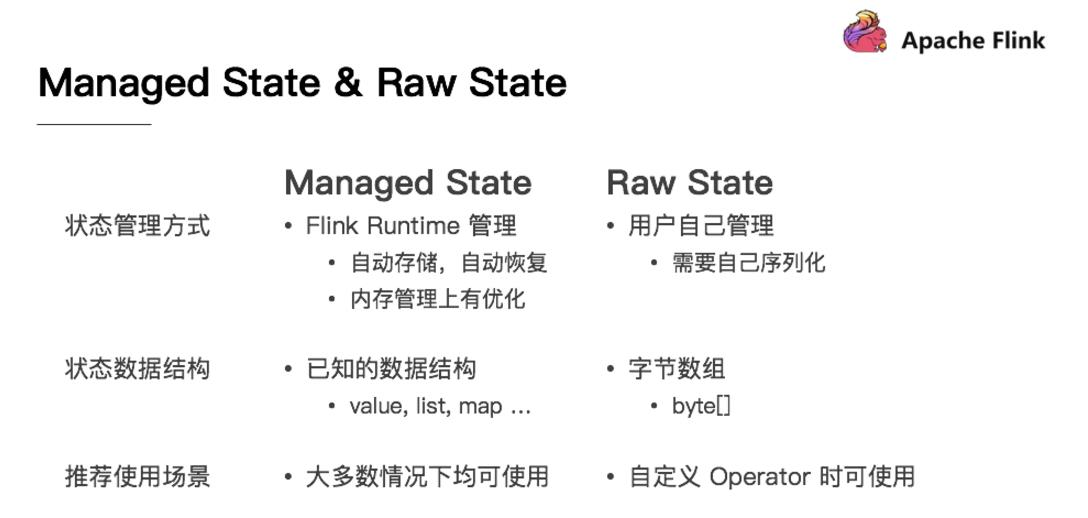

4.1 Managed State & Raw State
从Flink是否接管角度:可以分为
ManagedState(托管状态)
RawState(原始状态)
两者的区别如下：
- 从状态管理方式的方式来说，Managed State 由 Flink Runtime 管理，自动存储，自动恢
复，在内存管理上有优化；而 Raw State 需要用户自己管理，需要自己序列化，Flink 不知
道 State 中存入的数据是什么结构，只有用户自己知道，需要最终序列化为可存储的数据结
构。 - 从状态数据结构来说，Managed State 支持已知的数据结构，如 Value、List、Map 等。而
Raw State只支持字节数组 ，所有状态都要转换为二进制字节数组才可以。 - 从推荐使用场景来说，Managed State 大多数情况下均可使用，而 Raw State 是当
Managed State 不够用时，比如需要自定义 Operator 时，才会使用 Raw State。
在实际生产中，都只推荐使用ManagedState，后续将围绕该话题进行讨论。

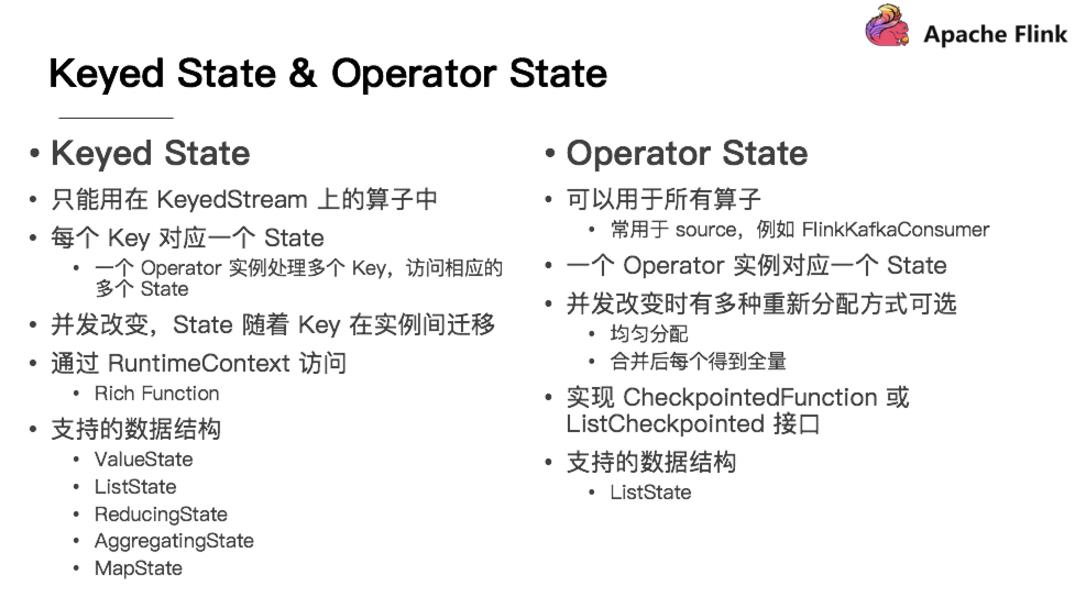

4.2 Keyed State & Operator State
Managed State 分为两种，Keyed State 和 Operator State(Raw State都是Operator State)
⚫ Keyed State

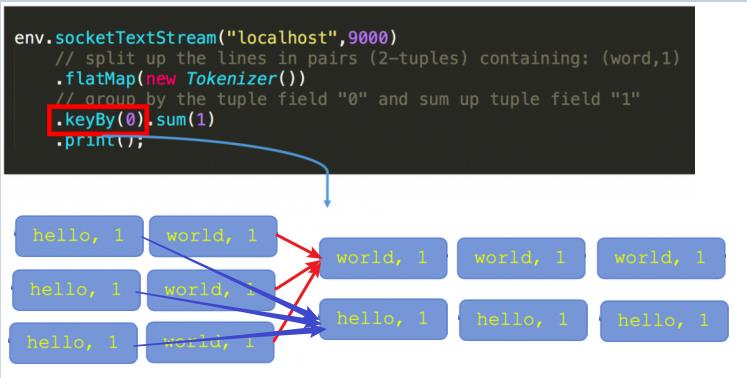

在Flink Stream模型中，Datastream 经过 keyBy 的操作可以变为 KeyedStream。Keyed State是基于KeyedStream上的状态。这个状态是跟特定的key绑定的，对KeyedStream流上的每一个key，都对应一个state，如stream.keyBy(…)
KeyBy之后的State,可以理解为分区过的State，每个并行keyed Operator的每个实例的每个key都有一个Keyed State，即<parallel-operator-instance,key>就是一个唯一的状态，由于每个key属于一个keyed Operator的并行实例，因此我们将其简单的理解为<operator,key>
⚫ Operator State

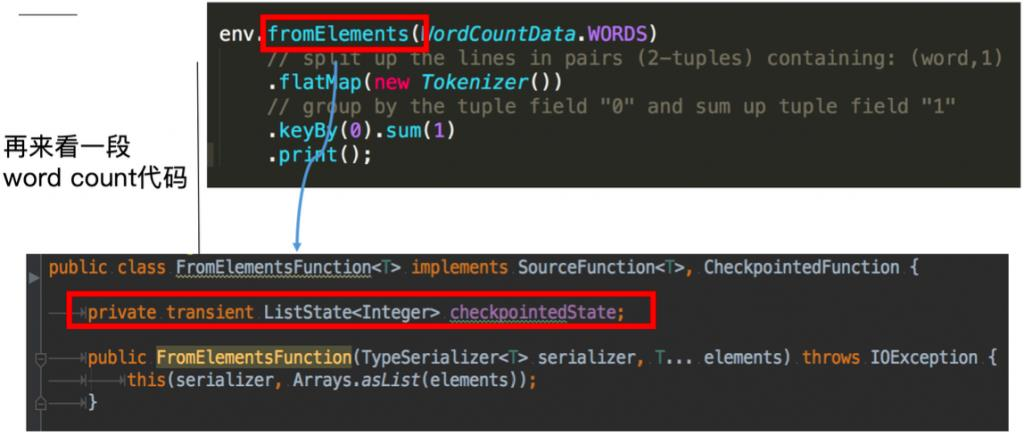

这里的fromElements会调用FromElementsFunction的类，其中就使用了类型为 list state 的operator stateOperator State又称为 non-keyed state，与Key无关的State，每一个 operator state 都仅与一个 operator 的实例绑定。Operator State 可以用于所有算子，但一般常用于 Source
5 存储State的数据结构/API介绍
前面说过有状态计算其实就是需要考虑历史数据
而历史数据需要搞个地方存储起来

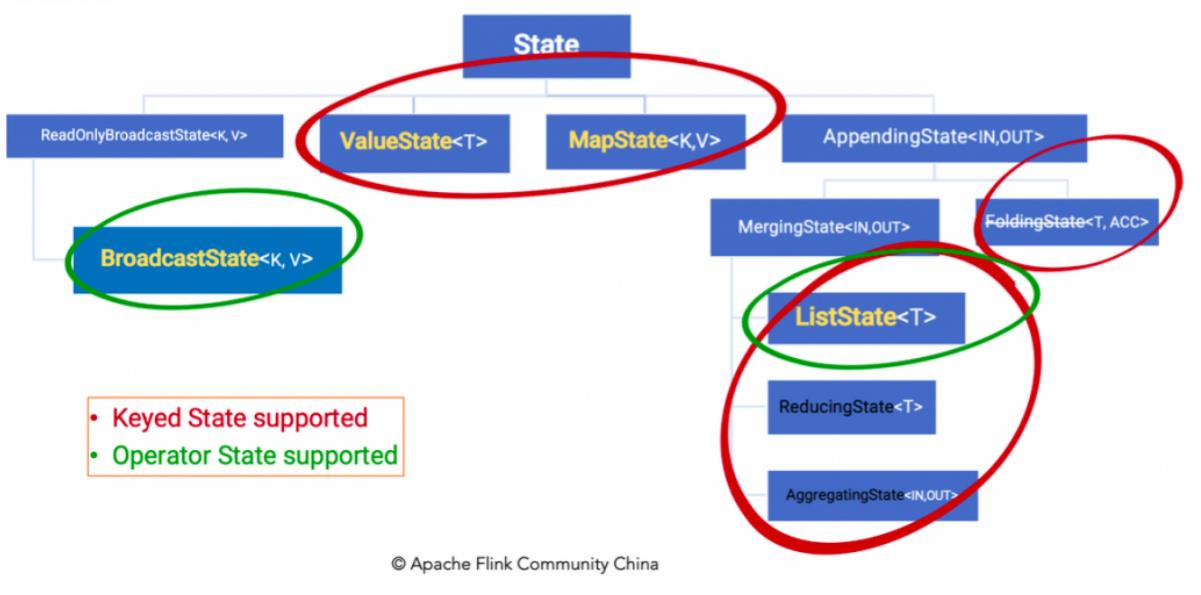

Flink为了方便不同分类的State的存储和管理,提供了如下的API/数据结构来存储State!
Keyed State 通过 RuntimeContext 访问，这需要 Operator 是一个RichFunction。保存Keyed state的数据结构:
ValueState:即类型为T的单值状态。这个状态与对应的key绑定，是最简单的状态了。它可以通过update方法更新状态值，通过value()方法获取状态值，如求按用户id统计用户交易总额ListState:即key上的状态值为一个列表。可以通过add方法往列表中附加值；也可以通过get()方法返回一个Iterable来遍历状态值，如统计按用户id统计用户经常登录的IpReducingState:这种状态通过用户传入的reduceFunction，每次调用add方法添加值的时候，会调用reduceFunction，最后合并到一个单一的状态值MapState<UK, UV>:即状态值为一个map。用户通过put或putAll方法添加元素需要注意的是，以上所述的State对象，仅仅用于与状态进行交互(更新、删除、清空等)，而真正的状态值，有可能是存在内存、磁盘、或者其他分布式存储系统中。相当于我们只是持有了这个状态的句柄Operator State 需要自己实现 CheckpointedFunction 或 ListCheckpointed 接口。保存Operator state的数据结构:ListStateBroadcastState<K,V>举例来说，Flink中的FlinkKafkaConsumer，就使用了operator state。它会在每个connector实例中，保存该实例中消费topic的所有(partition, offset)映射
6 State代码示例
6.1 Keyed State

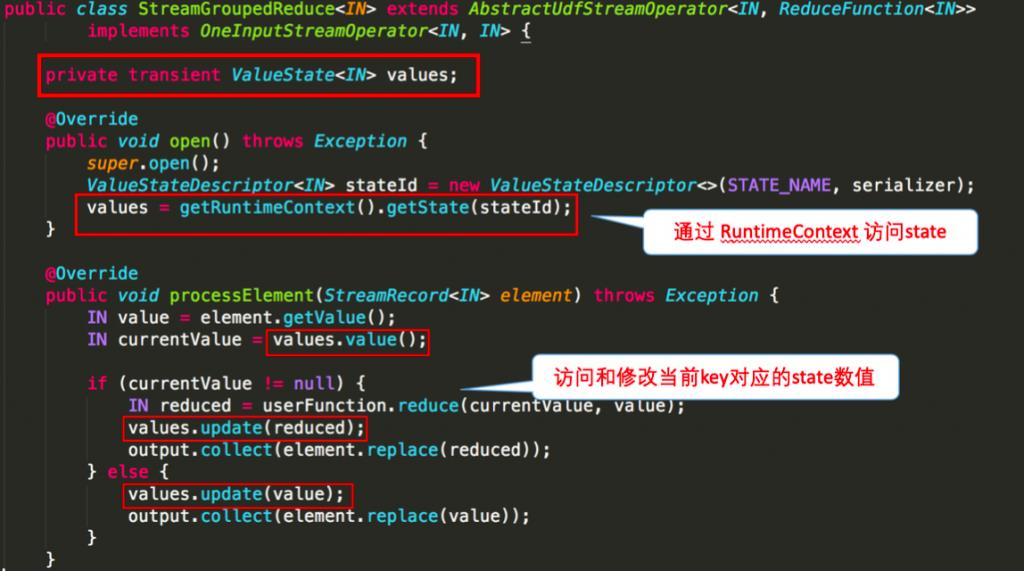

下图就 word count 的 sum 所使用的StreamGroupedReduce类为例讲解了如何在代码中使用keyed state：
⚫ 官网代码示例
https://ci.apache.org/projects/flink/flink-docs-
stable/dev/stream/state/state.html#using-managed-keyed-state
⚫ 需求:
使用KeyState中的ValueState获取数据中的最大值(实际中直接使用maxBy即可)
⚫ 编码步骤
//-1.定义一个状态用来存放最大值
private transient ValueState maxValueState;
//-2.创建一个状态描述符对象
ValueStateDescriptor descriptor = new ValueStateDescriptor(“maxValueState”, Long.class);
//-3.根据状态描述符获取State
maxValueState = getRuntimeContext().getState(maxValueStateDescriptor);
//-4.使用State
Long historyValue = maxValueState.value();
//判断当前值和历史值谁大
if (historyValue == null || currentValue > historyValue)
//-5.更新状态
maxValueState.update(currentValue);
⚫ 代码示例
package cn.oldlu.state;
import org.apache.flink.api.common.functions.RichMapFunction;
import org.apache.flink.api.common.state.ValueState;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.api.java.tuple.Tuple3;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
/**
* Author oldlu
* Desc
* 使用KeyState中的ValueState获取流数据中的最大值(实际中直接使用maxBy即可)
*/
public class StateDemo01_KeyedState {
public static void main(String[] args) throws Exception {
//1.env
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);//方便观察
//2.Source
DataStreamSource<Tuple2<String, Long>> tupleDS = env.fromElements(
Tuple2.of("北京", 1L),
Tuple2.of("上海", 2L),
Tuple2.of("北京", 6L),
Tuple2.of("上海", 8L),
Tuple2.of("北京", 3L),
Tuple2.of("上海", 4L)
);
//3.Transformation
//使用KeyState中的ValueState获取流数据中的最大值(实际中直接使用maxBy即可)
//实现方式1:直接使用maxBy--开发中使用该方式即可
//min只会求出最小的那个字段,其他的字段不管
//minBy会求出最小的那个字段和对应的其他的字段
//max只会求出最大的那个字段,其他的字段不管
//maxBy会求出最大的那个字段和对应的其他的字段
SingleOutputStreamOperator<Tuple2<String, Long>> result = tupleDS.keyBy(t -> t.f0)
.maxBy(1);
//实现方式2:使用KeyState中的ValueState---学习测试时使用,或者后续项目中/实际开发中遇到复杂的Flink没有实现的逻辑,才用该方式!
SingleOutputStreamOperator<Tuple3<String, Long, Long>> result2 = tupleDS.keyBy(t -> t.f0)
.map(new RichMapFunction<Tuple2<String, Long>, Tuple3<String, Long, Long>>() {
//-1.定义状态用来存储最大值
private ValueState<Long> maxValueState = null;
@Override
public void open(Configuration parameters) throws Exception {
//-2.定义状态描述符:描述状态的名称和里面的数据类型
ValueStateDescriptor descriptor = new ValueStateDescriptor("maxValueState", Long.class);
//-3.根据状态描述符初始化状态
maxValueState = getRuntimeContext().getState(descriptor);
}
@Override
public Tuple3<String, Long, Long> map(Tuple2<String, Long> value) throws Exception {
//-4.使用State,取出State中的最大值/历史最大值
Long historyMaxValue = maxValueState.value();
Long currentValue = value.f1;
if (historyMaxValue == null || currentValue > historyMaxValue) {
//5-更新状态,把当前的作为新的最大值存到状态中
maxValueState.update(currentValue);
return Tuple3.of(value.f0, currentValue, currentValue);
} else {
return Tuple3.of(value.f0, currentValue, historyMaxValue);
}
}
});
//4.Sink
//result.print();
result2.print();
//5.execute
env.execute();
}
}
6.2 Operator State

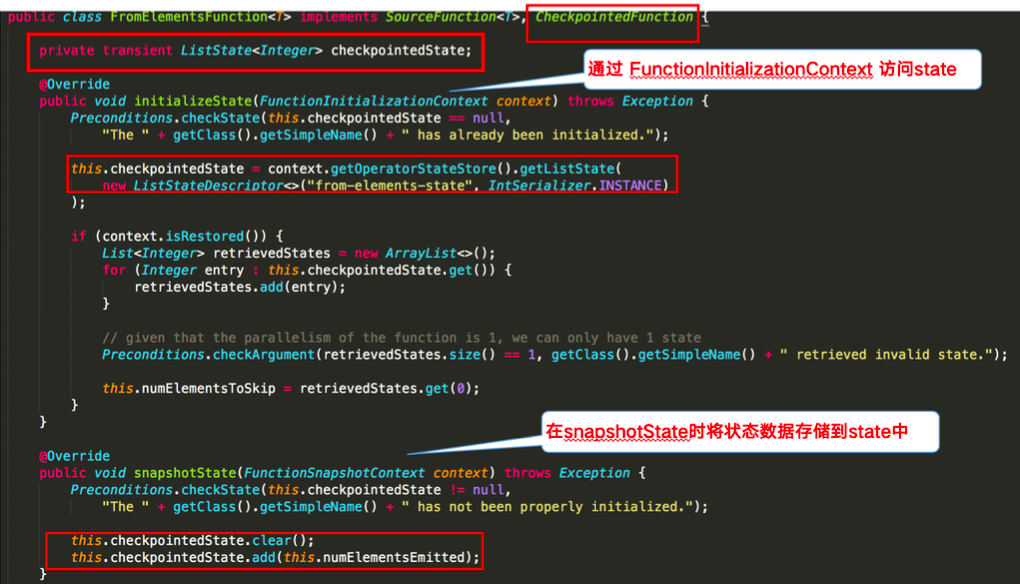

下图对 word count 示例中的FromElementsFunction类进行详解并分享如何在代码中使用operator state：
⚫ 官网代码示例
https://ci.apache.org/projects/flink/flink-docs-
stable/dev/stream/state/state.html#using-managed-operator-state
⚫ 需求:
使用ListState存储offset模拟Kafka的offset维护
⚫ 编码步骤:
//-1.声明一个OperatorState来记录offset
private ListState offsetState = null;
private Long offset = 0L;
//-2.创建状态描述器
ListStateDescriptor descriptor = new ListStateDescriptor(“offsetState”,
Long.class);
//-3.根据状态描述器获取State
offsetState = context.getOperatorStateStore().getListState(descriptor);
//-4.获取State中的值
Iterator iterator = offsetState.get().iterator();
if (iterator.hasNext()) {//迭代器中有值
offset = iterator.next();//取出的值就是offset
}
offset += 1L;
ctx.collect(“subTaskId:” + getRuntimeContext().getIndexOfThisSubtask() + “,当前的offset为:” +
offset);
if (offset % 5 == 0) {//每隔5条消息,模拟一个异常
//-5.保存State到Checkpoint中
offsetState.clear();//清理内存中存储的offset到Checkpoint中
//-6.将offset存入State中
offsetState.add(offset);
⚫ 代码示例
package cn.oldlu.state;
import org.apache.flink.api.common.restartstrategy.RestartStrategies;
import org.apache.flink.api.common.state.ListState;
import org.apache.flink.api.common.state.ListStateDescriptor;
import org.apache.flink.runtime.state.FunctionInitializationContext;
import org.apache.flink.runtime.state.FunctionSnapshotContext;
import org.apache.flink.runtime.state.filesystem.FsStateBackend;
import org.apache.flink.streaming.api.CheckpointingMode;
import org.apache.flink.streaming.api.checkpoint.CheckpointedFunction;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.environment.CheckpointConfig;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.source.RichParallelSourceFunction;
import java.util.Iterator;
import java.util.concurrent.TimeUnit;
/**
* Author oldlu
* Desc
* 需求:
* 使用OperatorState支持的数据结构ListState存储offset信息, 模拟Kafka的offset维护,
* 其实就是FlinkKafkaConsumer底层对应offset的维护!
*/
public class StateDemo02_OperatorState {
public static void main(String[] args) throws Exception {
//1.env
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
//先直接使用下面的代码设置Checkpoint时间间隔和磁盘路径以及代码遇到异常后的重启策略,下午会学
env.enableCheckpointing(1000);//每隔1s执行一次Checkpoint
env.setStateBackend(new FsStateBackend("file:///D:/ckp"));
env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);
env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
//固定延迟重启策略: 程序出现异常的时候，重启2次，每次延迟3秒钟重启，超过2次，程序退出
env.setRestartStrategy(RestartStrategies.fixedDelayRestart(2, 3000));
//2.Source
DataStreamSource<String> sourceData = env.addSource(new MyKafkaSource());
//3.Transformation
//4.Sink
sourceData.print();
//5.execute
env.execute();
}
/**
* MyKafkaSource就是模拟的FlinkKafkaConsumer并维护offset
*/
public static class MyKafkaSource extends RichParallelSourceFunction<String> implements CheckpointedFunction {
//-1.声明一个OperatorState来记录offset
private ListState<Long> offsetState = null;
private Long offset = 0L;
private boolean flag = true;
@Override
public void initializeState(FunctionInitializationContext context) throws Exception {
//-2.创建状态描述器
ListStateDescriptor descriptor = new ListStateDescriptor("offsetState", Long.class);
//-3.根据状态描述器初始化状态
offsetState = context.getOperatorStateStore().getListState(descriptor);
}
@Override
public void run(SourceContext<String> ctx) throws Exception {
//-4.获取并使用State中的值
Iterator<Long> iterator = offsetState.get().iterator();
if (iterator.hasNext()){
offset = iterator.next();
}
while (flag){
offset += 1;
int id = getRuntimeContext().getIndexOfThisSubtask();
ctx.collect("分区:"+id+"消费到的offset位置为:" + offset);//1 2 3 4 5 6
//Thread.sleep(1000);
TimeUnit.SECONDS.sleep(2);
if(offset % 5 == 0){
System.out.println("程序遇到异常了.....");
throw new Exception("程序遇到异常了.....");
}
}
}
@Override
public void cancel() {
flag = false;
}
/**
* 下面的snapshotState方法会按照固定的时间间隔将State信息存储到Checkpoint/磁盘中,也就是在磁盘做快照!
*/
@Override
public void snapshotState(FunctionSnapshotContext context) throws Exception {
//-5.保存State到Checkpoint中
offsetState.clear();//清理内存中存储的offset到Checkpoint中
//-6.将offset存入State中
offsetState.add(offset);
}
}
}
