FPGA学习-1，ModelSim 仿真

参考
https://blog.csdn.net/xy_z_H/article/details/124825179
补充
1、用到的两个文件（手敲一遍）
BCD.v

module BCD(A,B , Sum, Cout);
	input [3:0]A , B;
  output [3:0]Sum;
  output Cout;
  wire [4:0]Temp;
  assign Temp =A + B;
  assign {Cout , Sum} = (Temp > 9)?Temp +6 : Temp;
endmodule

BCD_TB1

`timescale 1ns/1ns
module BCD_tb;
  reg [3:0]addend1,addend2;
  wire [3:0]sum;
  wire C;

  parameter DELAY = 100;
  integer i,j;

  BCD U1( .A(addend1),
          .B(addend2),
          .Cout(C),
          .Sum( sum)
          ); //BCD UI (addend1 , addend2 , sum, C);该调用方法注意顺序不能颠倒
//调用测试对象
initial //激励波形设定（初始化)
begin
  addend1 = 0;
  addend2 = 0;
  for(i = 0;i < 10;i = i + 1)
  for(j = 0;j < 10;j = j + 1)
  begin
    #DELAY addend1 = i;
           addend2 = j;
  end
end

initial
$monitor ($time,,,"%d + %d = %d,carry=%d ",addend1,addend2,sum,C);
//输出格式定义
// s$monitor("格式空制符，输出变量名列表);
/*==>每次信号的值发生变化，都会激活该语句，并显示当前仿真时间可看作一个持续监控器，可在transcript下查看wave的仿真结果。*/
endmodule

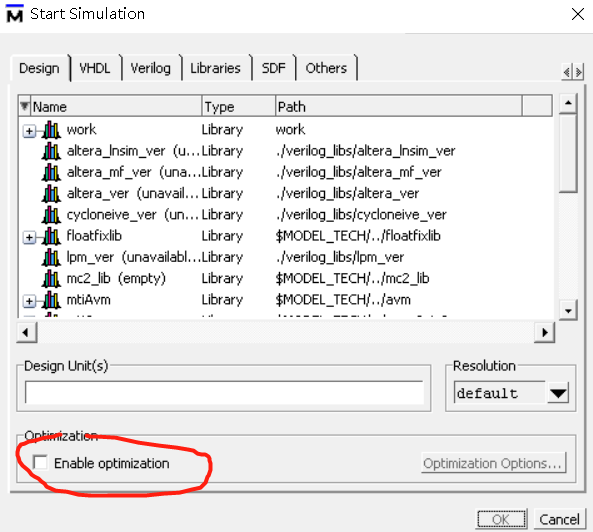

2、开始仿真时注意勾掉这个，不然出不了波形

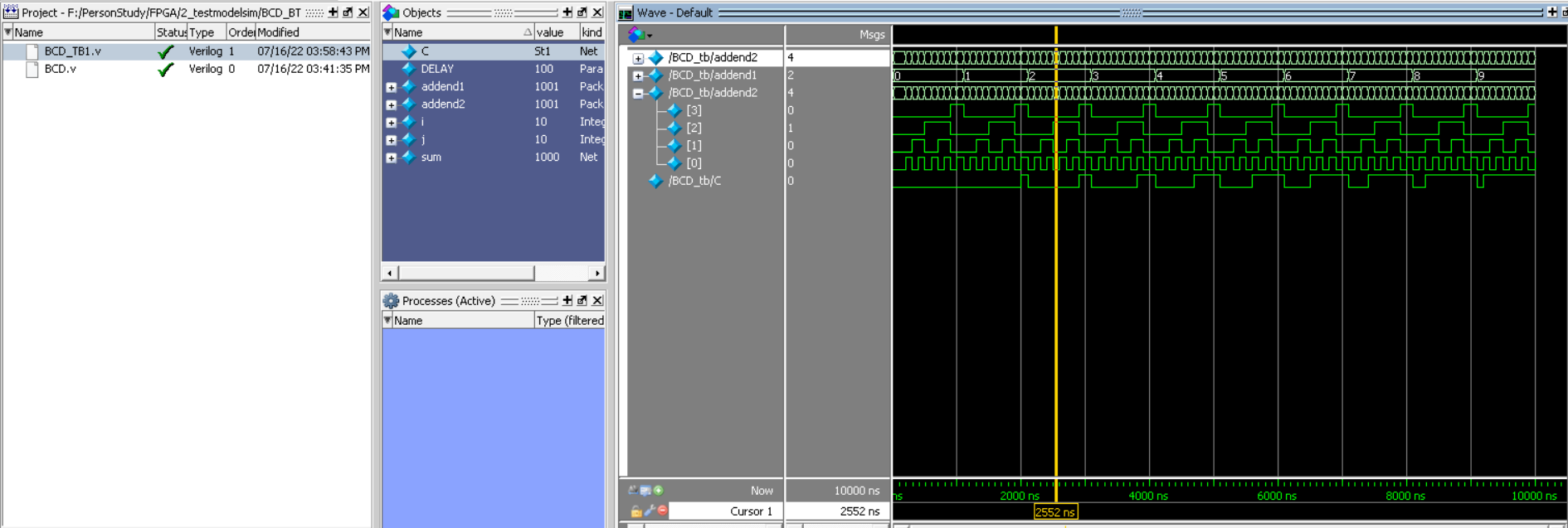

3、仿真结果

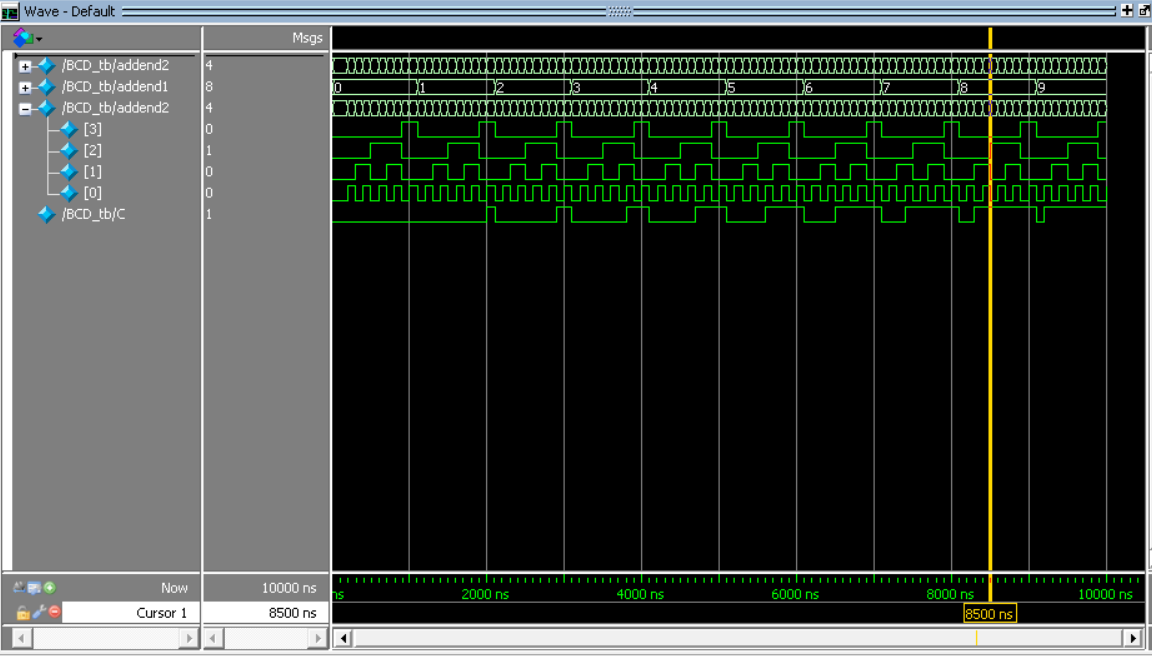

4、局部大图

5、监控输出

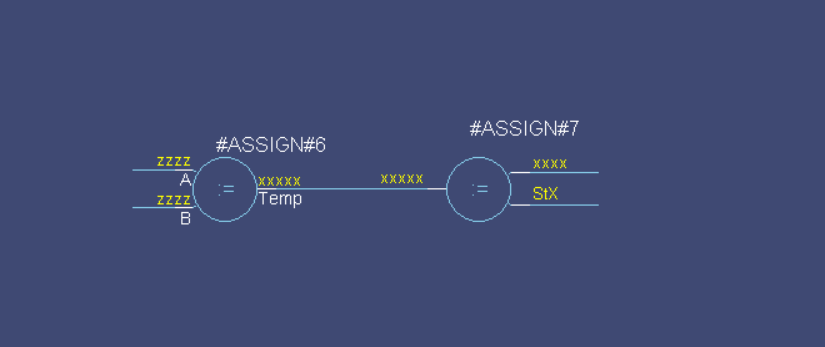

6、观察电路图
