Idea生成类的父类或者子类（实现类）结构图

1、Idea版本

Idea旗舰版本：2021.1.3，不同版本的按钮和快捷键可能有差别，社区版的和旗舰版不同。

2、背景

有时候需要知道一些类的父类或者子类，或者想通过图表的形式更加直观的呈现，Idea自带的功能就很方便。

3、举例操作

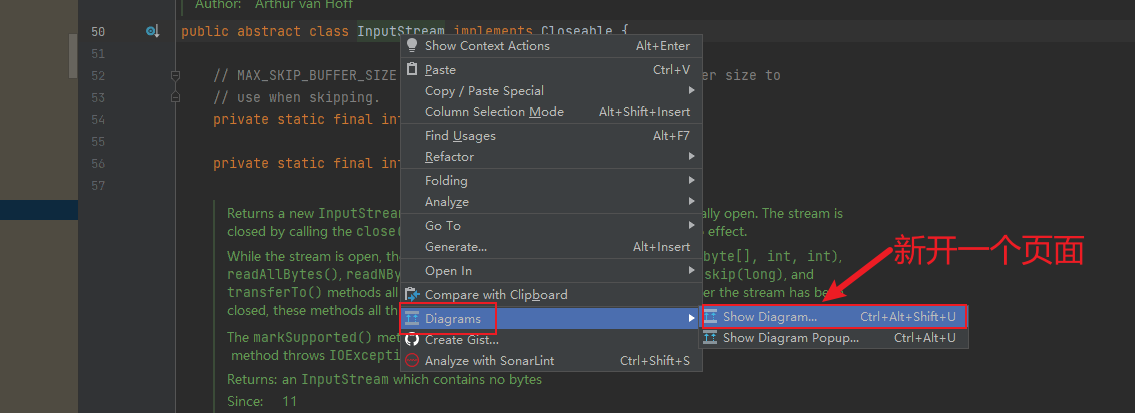

1、进入类里面，点击类名右键，选择Diagrams，然后选择新开一个图表页面。

2、进入图表页面，只有本身的类，根据需要选择添加父类还是子类。

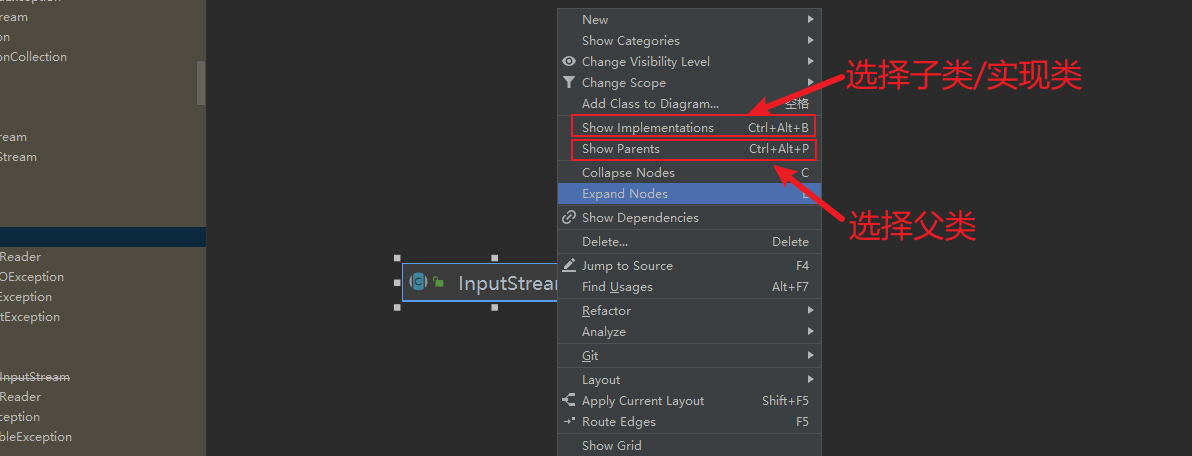

3、点击单个要加入图表的类；也可以按住Ctrl选择需要加入图表的多个类，或者Ctrl+A全选所有的类，按Enter回车键，如下图所示：

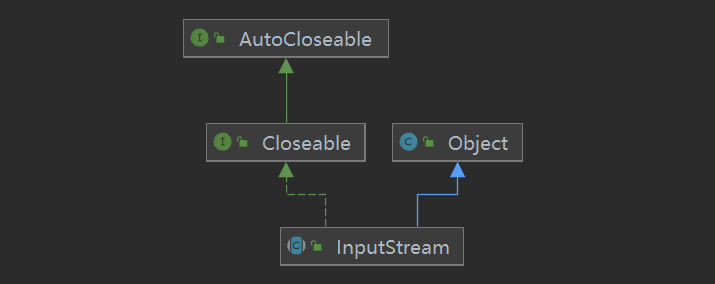

父类和子类都是同样的方式添加，这种是手动的方式。也可以在类里面按Ctrl+Alt+U，在当前界面生成一个包含当前类所有父类的图标。子类的添加目前没有找到自动的方式，可能是因为一个类的子类数量不确定，可能会很多，所以需要手动选择。

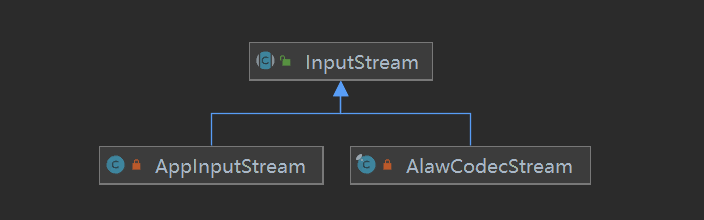

4、选择需要的子类添加到图表，如下图：

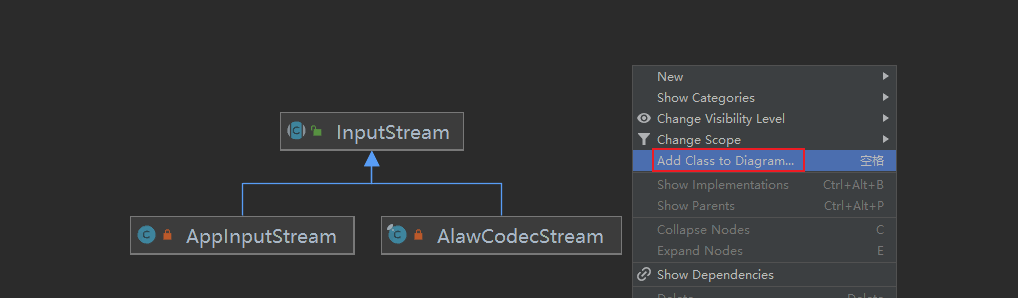

5、添加不相关的类到图表（添加的类和当前类没有继承关系）

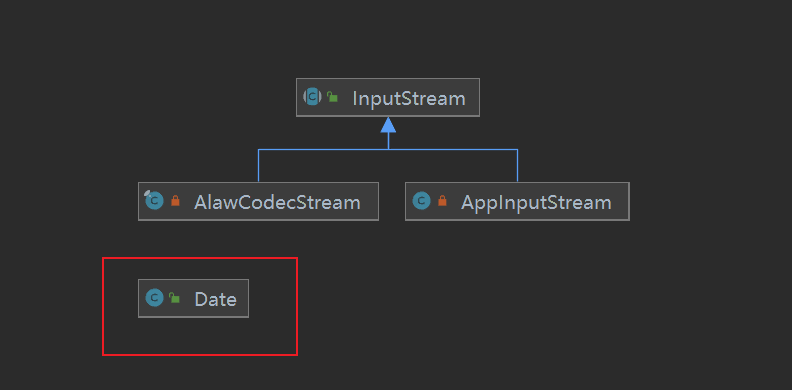

效果如下图，可以通过拖拽到合适的位置
