unity3d ppsspp模拟器中的post processing shader在unity中使用
这个位置可以看到ppsspp的特殊处理
文件位置
来看看这些特效

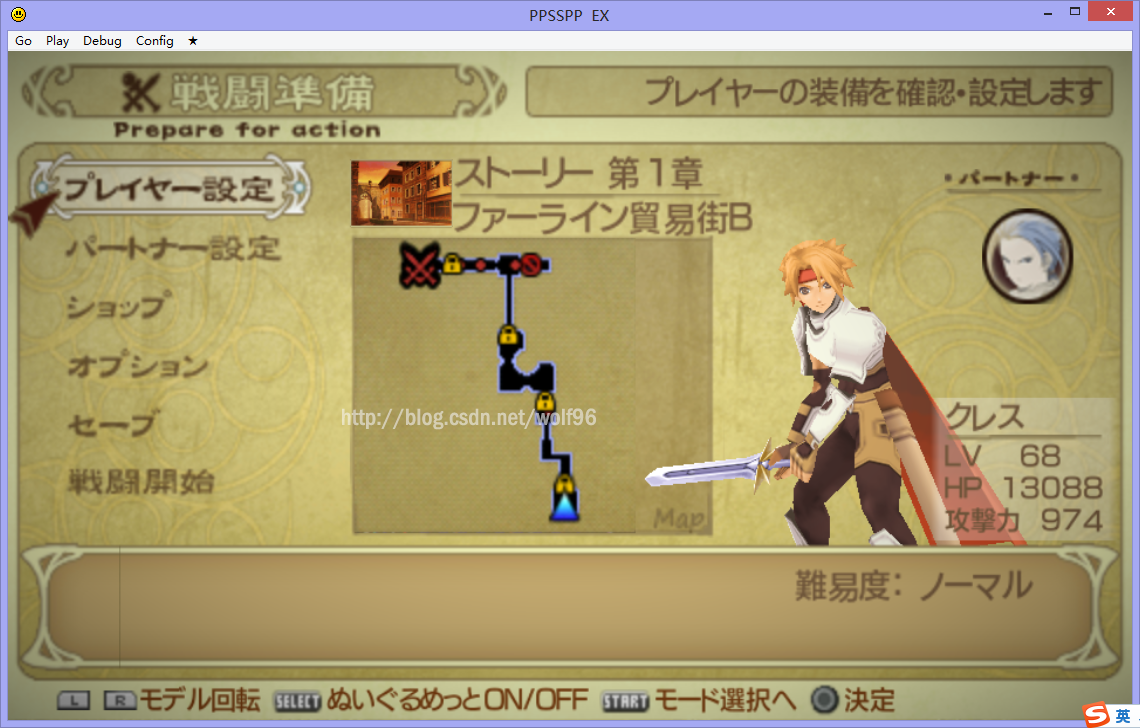

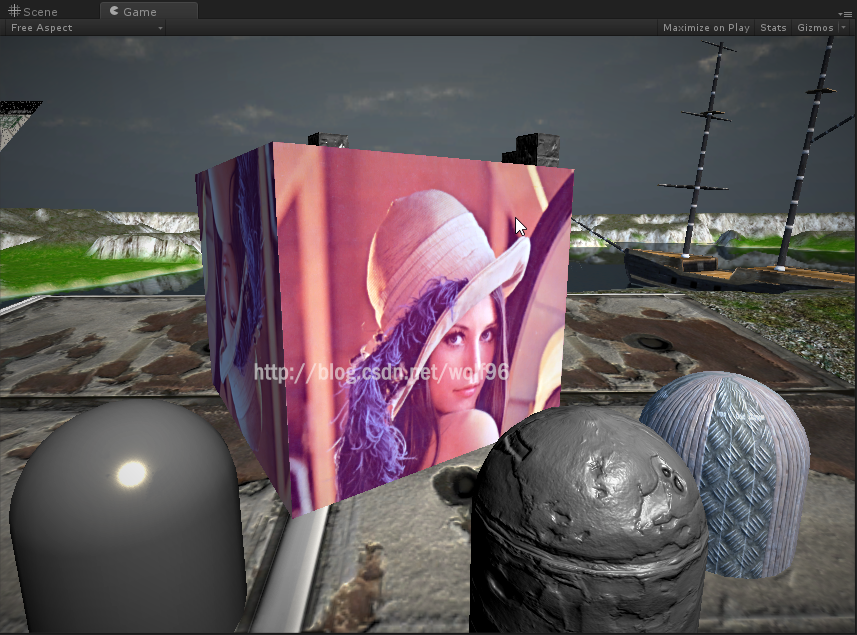

用来测试的未加特效图片
ppsspp：

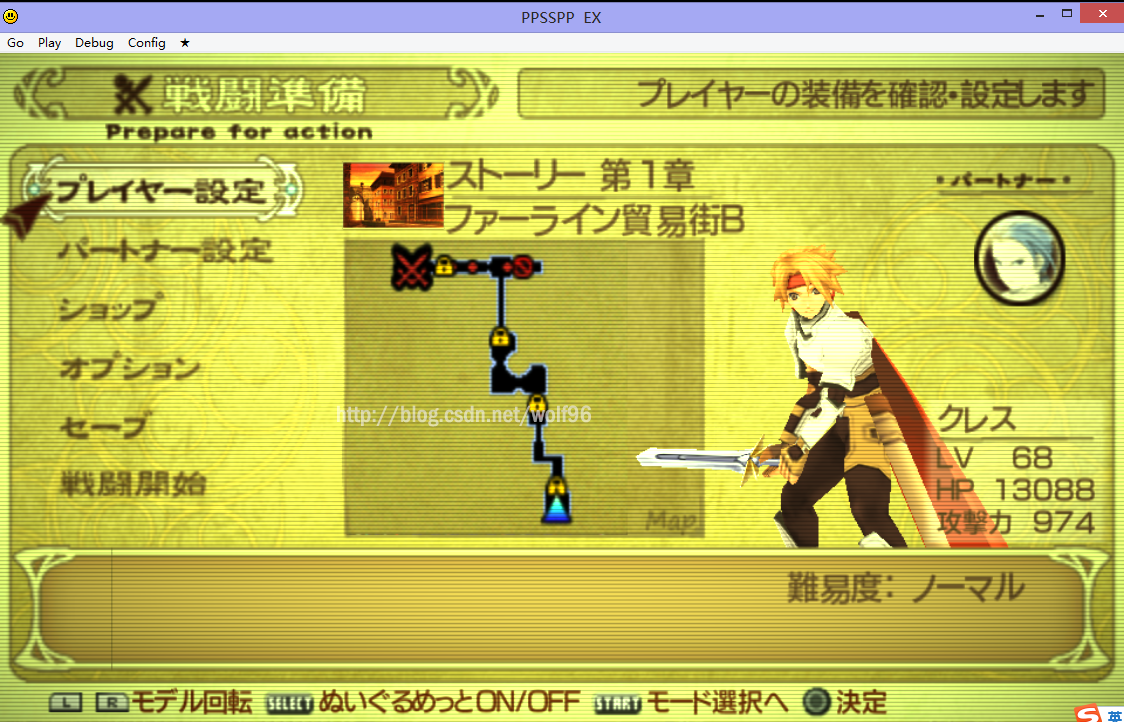

传说系列一生爱---英杰传说

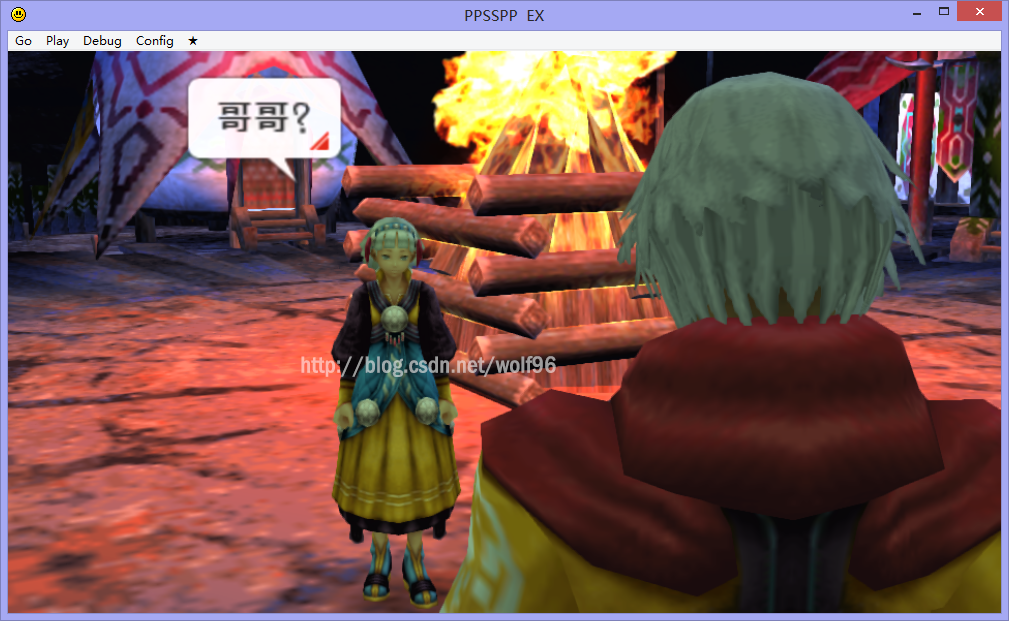

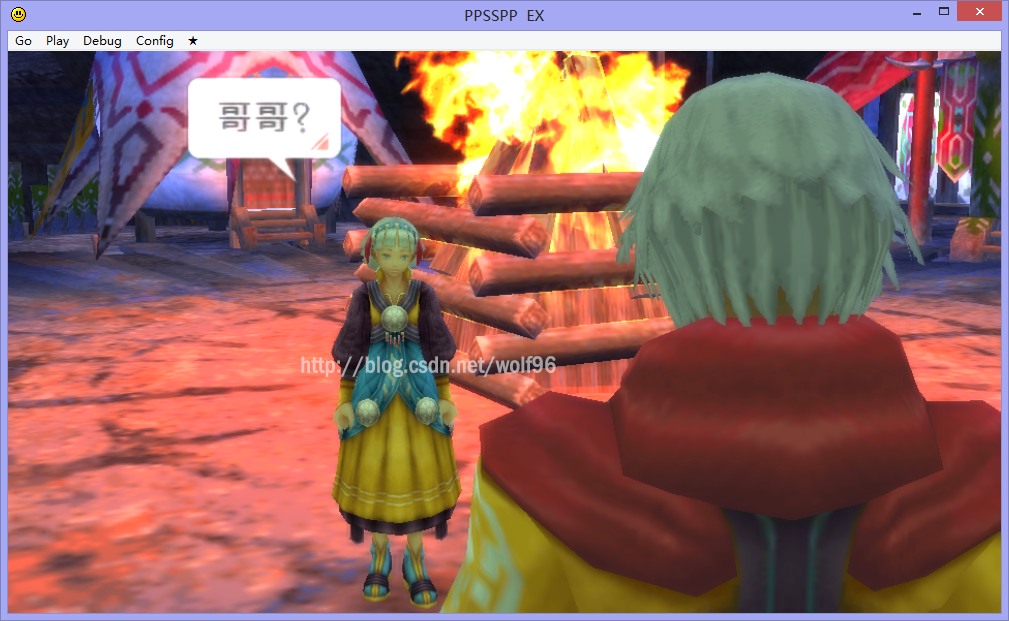

最后的战士
aacolor
是关于饱和度，亮度，对比度，色调的调节，
ppsspp中的默认参数为饱和度加强1.2倍，对比度增强1.25倍，在unity中我们可以设为外部变量自己调节
关键代码：
float4 frag(v2f i) :COLOR
{
float size = 1 / _Size;
float3 c10 = tex2D(_MainTex, i.uv_MainTex + float2(0, -1)*size).rgb;
float3 c01 = tex2D(_MainTex, i.uv_MainTex + float2(-1, 0)*size).rgb;
float3 c11 = tex2D(_MainTex, i.uv_MainTex).rgb;
float3 c21 = tex2D(_MainTex, i.uv_MainTex + float2(1, 0)*size).rgb;
float3 c12 = tex2D(_MainTex, i.uv_MainTex + float2(0, 1)*size).rgb;
float3 dt = float3(1.0, 1.0, 1.0);
float k1 = dot(abs(c01 - c21), dt);
float k2 = dot(abs(c10 - c12), dt);
float3 color = (k1*(c10 + c12) + k2*(c01 + c21) + 0.001*c11) / (2.0*(k1 + k2) + 0.001);
float x = sqrt(dot(color, color));
color.r = pow(color.r + 0.001, _A);
color.g = pow(color.g + 0.001, _A);
color.b = pow(color.b + 0.001, _A);
//饱和度，亮度，对比度，色调映射
return float4(contrast4(x)*normalize(color*_C_ch)*_B,1);
}

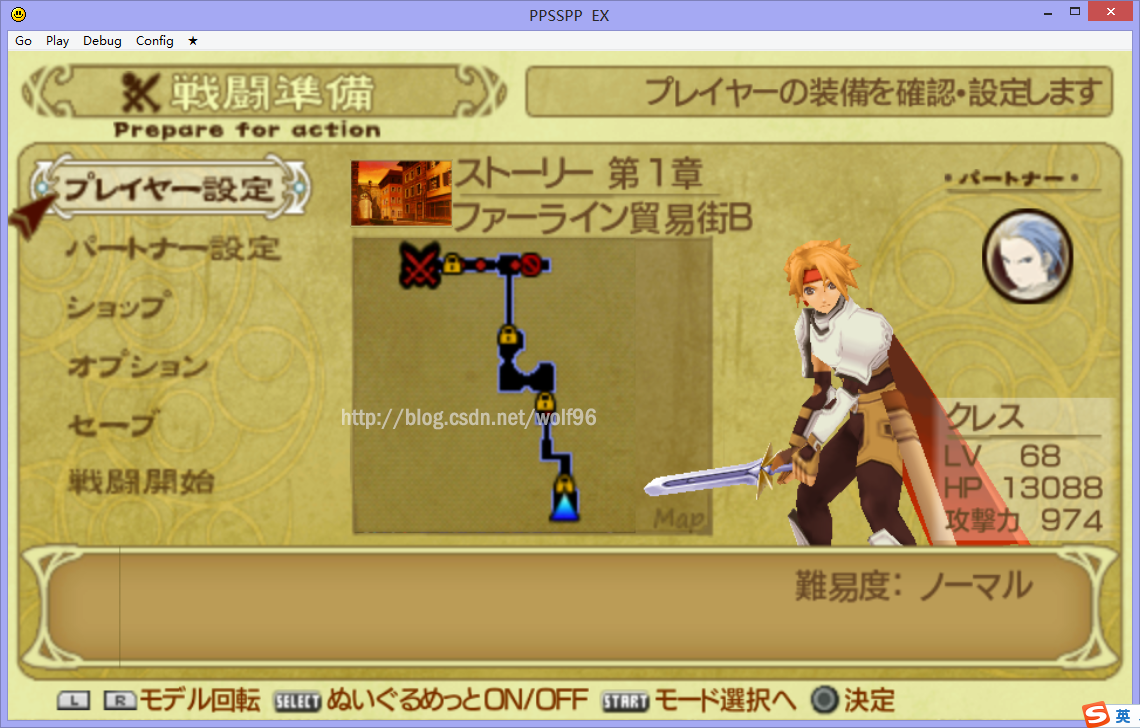

ppsspp中实测

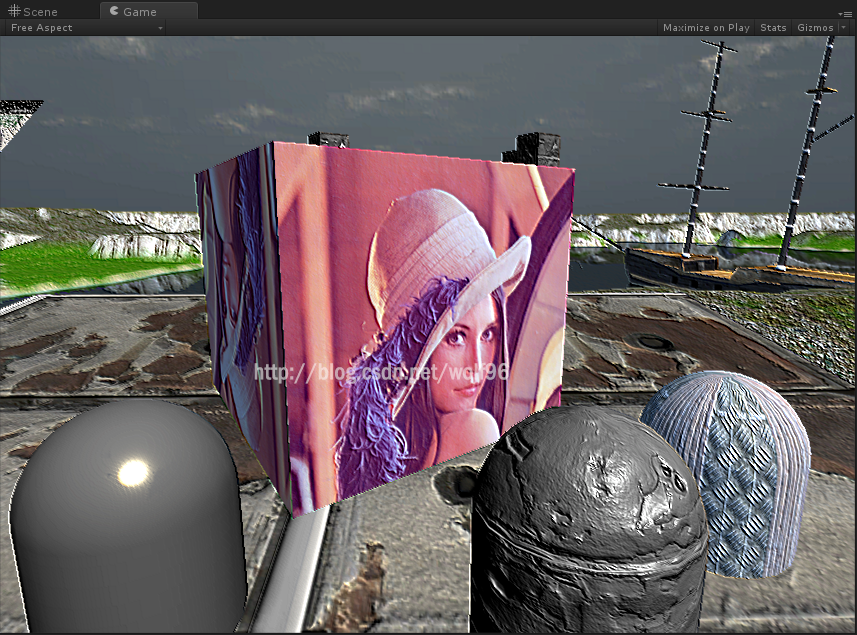

unity中实测
bloom
辉光效果
ppsspp中的辉光在unity种效果并不好，模糊处理不够，亮度过量，采样方式为grid采样
之前写过一篇详细博文关于HDR（与bloom相似）
关键代码：
float4 frag(v2f i) :COLOR
{
float size = 1 / _Size;
float2 uv = i.uv_MainTex;
float3 color = tex2D(_MainTex, i.uv_MainTex);
float4 sum = 0;
float3 bloom;
for (int i = -3; i < 3; i++)
{
sum += tex2D(_MainTex, uv + float2(-1, i)*size) * _Amount;
sum += tex2D(_MainTex, uv + float2(0, i)*size) * _Amount;
sum += tex2D(_MainTex, uv + float2(1, i)*size) * _Amount;
}
if (color.r < 0.3 && color.g < 0.3 && color.b < 0.3)
{
bloom = sum.rgb*sum.rgb*0.012 + color;
}
else
{
if (color.r < 0.5 && color.g < 0.5 && color.b < 0.5)
{
bloom = sum.xyz*sum.xyz*0.009 + color;
}
else
{
bloom = sum.xyz*sum.xyz*0.0075 + color;
}
}
bloom = mix(color, bloom, _Power);
return float4(bloom, 1);
}

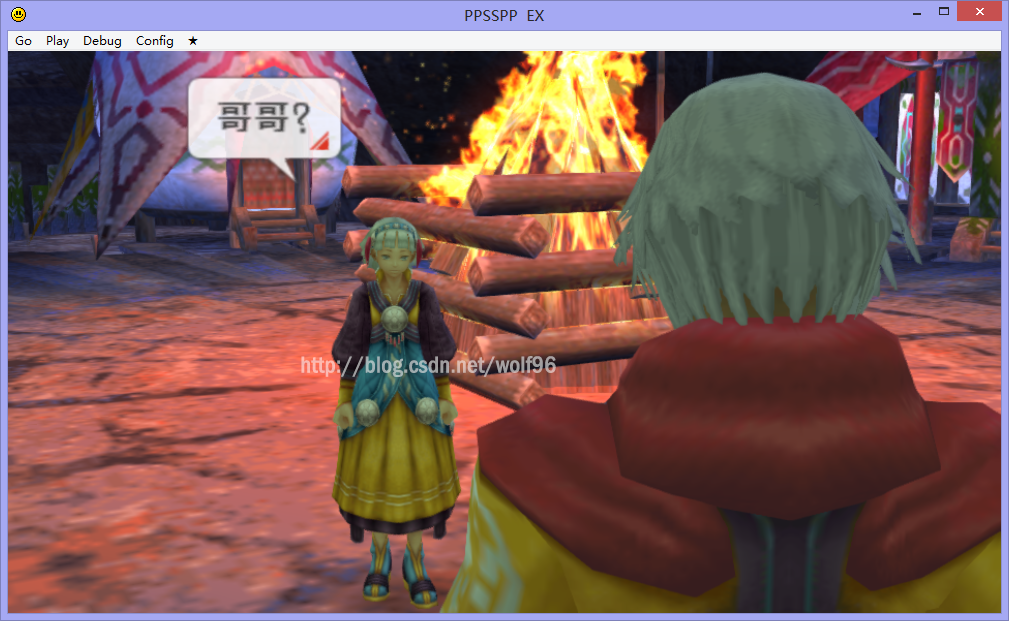

ppsspp中实测
unity中实测
cartoon
卡通效果的post processing
颜色总共分为四层，把颜色灰度每层段数值再加上减到最少的小数部分，产生一些过渡效果
再用得出的灰度乘上原色值，保留了原来的颜色只是明暗分为四层，层之间有过度
通过边缘检测描边，着色道理与之前写过的一篇详细博文像似，但不完全相同，
关键代码：
float4 frag(v2f i) :COLOR
{
float size = 1 / _Size;
float3 c00 = tex2D(_MainTex, i.uv_MainTex + float2(-1, -1)*size).rgb;
float3 c10 = tex2D(_MainTex, i.uv_MainTex + float2(0, -1)*size).rgb;
float3 c20 = tex2D(_MainTex, i.uv_MainTex + float2(1, -1)*size).rgb;
float3 c01 = tex2D(_MainTex, i.uv_MainTex + float2(-1, 0)*size).rgb;
float3 c11 = tex2D(_MainTex, i.uv_MainTex).rgb;
float3 c21 = tex2D(_MainTex, i.uv_MainTex + float2(1, 0)*size).rgb;
float3 c02 = tex2D(_MainTex, i.uv_MainTex + float2(-1, 1)*size).rgb;
float3 c12 = tex2D(_MainTex, i.uv_MainTex + float2(0, 1)*size).rgb;
float3 c22 = tex2D(_MainTex, i.uv_MainTex + float2(1, 1)*size).rgb;
float3 dt = float3(1.0, 1.0, 1.0);
float d1 = dot(abs(c00 - c22), dt);
float d2 = dot(abs(c20 - c02), dt);
float hl = dot(abs(c01 - c21), dt);
float vl = dot(abs(c10 - c12), dt);
float d = _Bb*(d1 + d2 + hl + vl) / (dot(c11, dt) + 0.15);
float lc = 4.0*length(c11);
float f = frac(lc);
f *= f;
lc = 0.25*(floor(lc) + f*f) + 0.05;
//颜色总共分为四层，把颜色灰度每层段数值再加上减到最少的小数部分，产生一些过渡效果
c11 = 4.0*normalize(c11);
float3 frct = frac(c11);
frct *= frct;
c11 = floor(c11) + 0.05*dt + frct*frct;
return float4(0.25*lc*(1.1 - d*sqrt(d))*c11,1);
//再用得出的灰度乘上原色值，保留了原来的颜色只是明暗分为四层，层之间有过度
//通过边缘检测描边，着色道理与之前的一篇文章像似，但不完全相同，
}
ppsspp中实测

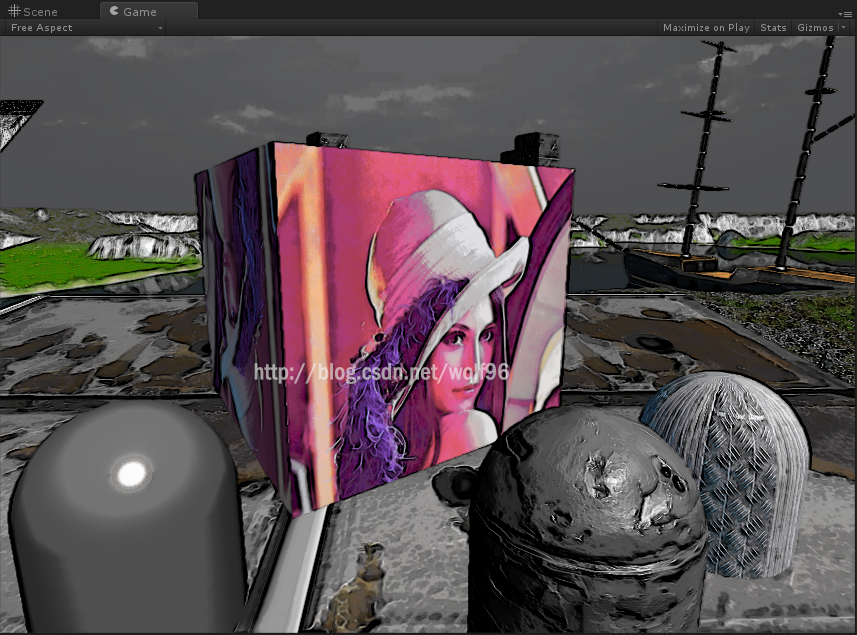

unity中实测
CRT
CRT是模拟以前大脑袋电脑的阴极射线管(Cathode Ray Tube）的显示器的特殊效果，频闪之类的特效，用过大脑袋的都懂。
关键代码：
float4 frag(v2f i) :COLOR
{
// scanlines
float vPos = float((i.uv_MainTex.y + _Time.z * 0.5) * 272.0);
float j = 2;
float line_intensity = modf(float(vPos), j);
// color shift
float off = line_intensity *0.00001;
float2 shift = float2(off, 0);
// shift R and G channels to simulate NTSC color bleed
float2 colorShift = float2(0.001, 0);
float r = tex2D(_MainTex, i.uv_MainTex + colorShift + shift).x;
float g = tex2D(_MainTex, i.uv_MainTex - colorShift + shift).y;
float b = tex2D(_MainTex, i.uv_MainTex).z;
float4 c = float4(r, g * 0.99, b, 1) * clamp(line_intensity, 0.85, 1);
float rollbar = sin((i.uv_MainTex.y + _Time.z) * 30);
return c + (rollbar * 0.02);
}
ppsspp中实测
unity中实测
fxaa
ppsspp的fxaa抗锯齿效果在unity上异常的好，耗费很少，
四个采样点来进行边缘检测（边缘检测的很粗糙），边缘处两个点之间模糊
关键代码：
float4 frag(v2f i) :COLOR
{
float u_texelDelta = 1 / _Size;
float FXAA_SPAN_MAX = 8.0;
float FXAA_REDUCE_MUL = 1.0 / 8.0;
float FXAA_REDUCE_MIN = (1.0 / 128.0);
float3 rgbNW = tex2D(_MainTex, i.uv_MainTex + (float2(-1.0, -1.0) * u_texelDelta)).xyz;
float3 rgbNE = tex2D(_MainTex, i.uv_MainTex + (float2(+1.0, -1.0) * u_texelDelta)).xyz;
float3 rgbSW = tex2D(_MainTex, i.uv_MainTex + (float2(-1.0, +1.0) * u_texelDelta)).xyz;
float3 rgbSE = tex2D(_MainTex, i.uv_MainTex + (float2(+1.0, +1.0) * u_texelDelta)).xyz;
float3 rgbM = tex2D(_MainTex, i.uv_MainTex).xyz;
float3 luma = float3(0.299, 0.587, 0.114);
float lumaNW = dot(rgbNW, luma);
float lumaNE = dot(rgbNE, luma);
float lumaSW = dot(rgbSW, luma);
float lumaSE = dot(rgbSE, luma);
float lumaM = dot(rgbM, luma);
float lumaMin = min(lumaM, min(min(lumaNW, lumaNE), min(lumaSW, lumaSE)));
float lumaMax = max(lumaM, max(max(lumaNW, lumaNE), max(lumaSW, lumaSE)));
float2 dir;
dir.x = -((lumaNW + lumaNE) - (lumaSW + lumaSE));
dir.y = ((lumaNW + lumaSW) - (lumaNE + lumaSE));
float dirReduce = max((lumaNW + lumaNE + lumaSW + lumaSE) * (0.25 * FXAA_REDUCE_MUL), FXAA_REDUCE_MIN);
float rcpDirMin = 1.0 / (min(abs(dir.x), abs(dir.y)) + dirReduce);
dir = min(float2(FXAA_SPAN_MAX, FXAA_SPAN_MAX),
max(float2(-FXAA_SPAN_MAX, -FXAA_SPAN_MAX), dir * rcpDirMin)) * u_texelDelta;
float3 rgbA = (1.0 / 2.0) * (
tex2D(_MainTex, i.uv_MainTex + dir * (1.0 / 3.0 - 0.5)).xyz +
tex2D(_MainTex, i.uv_MainTex + dir * (2.0 / 3.0 - 0.5)).xyz);
float3 rgbB = rgbA * (1.0 / 2.0) + (1.0 / 4.0) * (
tex2D(_MainTex, i.uv_MainTex + dir * (0.0 / 3.0 - 0.5)).xyz +
tex2D(_MainTex, i.uv_MainTex + dir * (3.0 / 3.0 - 0.5)).xyz);
float lumaB = dot(rgbB, luma);
if ((lumaB < lumaMin) || (lumaB > lumaMax)){
return float4( rgbA,1);
}
else {
return float4(rgbB, 1);
}
//整体上是一个边缘检测，在边缘处进行采样模糊
}
ppsspp中实测
unity中实测
grayscale
灰度
白光的亮度用Y表示，它和红绿蓝三色光的关系：
Y = 0.299R+0.587G+0.114B NTSC美制电视制式亮度公式
Y = 0.222R+0.707G+0.071B PAL(相位逐行交变)电视制式
ppsspp使用的是NTSC美制，Unity中的Luminance函数使用的是PAL制式
关键代码：
float4 frag(v2f i) :COLOR
{
float3 rgb = tex2D(_MainTex, i.uv_MainTex).rgb;
float luma = dot(rgb, float3(0.299, 0.587, 0.114));
return luma;
}

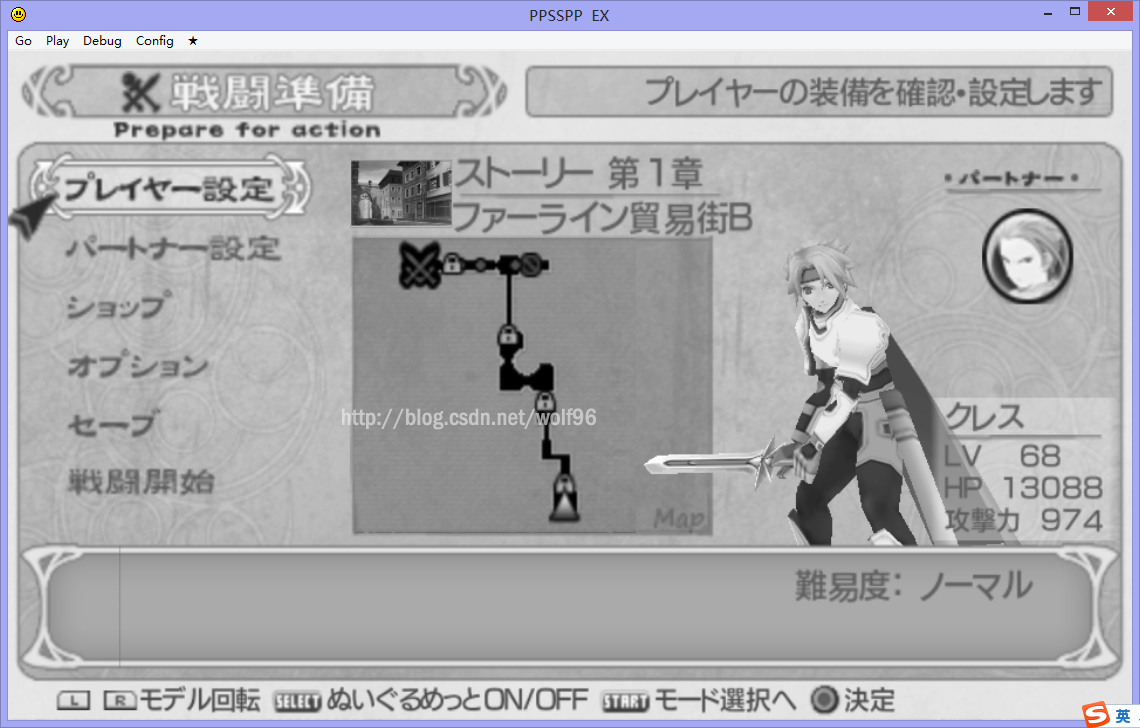

ppsspp中实测
unity中实测
inversecolors
反色
关键代码：
float4 frag(v2f i) :COLOR
{
float3 rgb = tex2D(_MainTex, i.uv_MainTex).rgb;
float luma = dot(rgb, float3(0.299, 0.587, 0.114));
// luma = Luminance(rgb);
float3 gray = float3(luma, luma, luma) - 0.5;
rgb -= float3(0.5, 0.5, 0.5);
return float4(mix(rgb, gray, 2.0) + 0.5, 1);
}

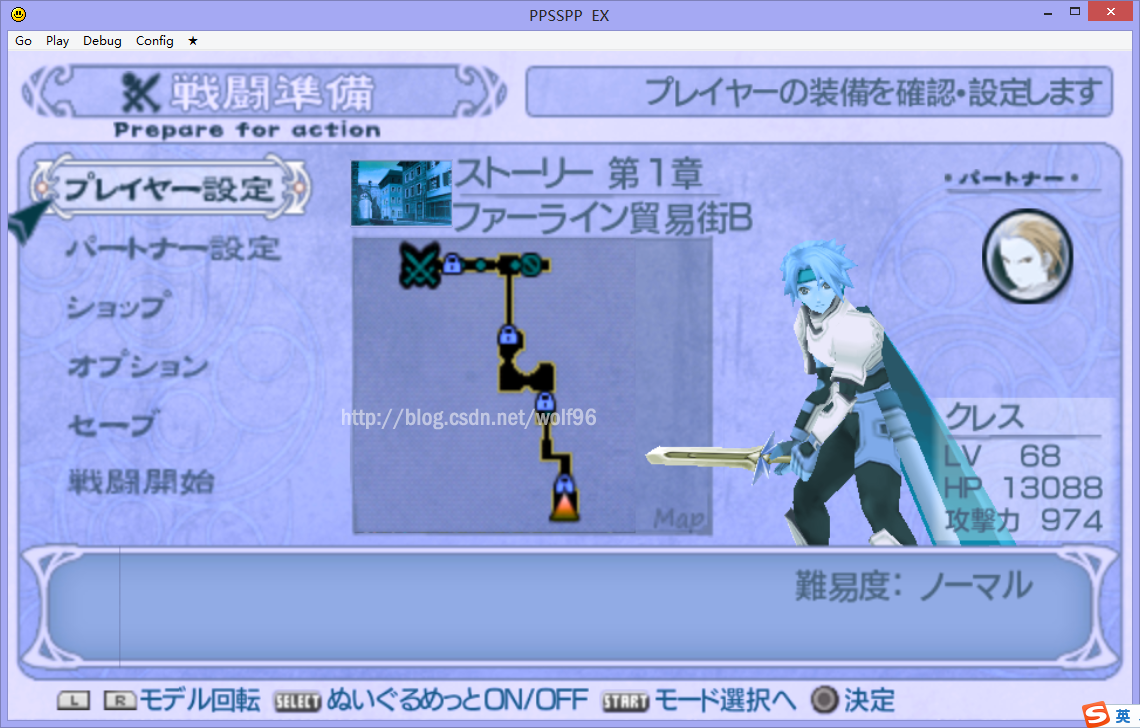

ppsspp中实测
unity中实测
natural
使颜色变得自然
把颜色从RGB转到YIQ色彩空间在进行变换
关键代码：
float4 frag(v2f i) :COLOR
{
float3 val00 = float3(1.2, 1.2, 1.2);
float3x3 RGBtoYIQ = float3x3(0.299, 0.596, 0.212,
0.587, -0.275, -0.523,
0.114, -0.321, 0.311);
float3x3 YIQtoRGB = float3x3(1.0, 1.0, 1.0,
0.95568806036115671171, -0.27158179694405859326, -1.1081773266826619523,
0.61985809445637075388, -0.64687381613840131330, 1.7050645599191817149);
float4 c = tex2D(_MainTex, i.uv_MainTex);
float3 c1 =mul( RGBtoYIQ,c.rgb);
c1 = float3(pow(c1.x, val00.x), c1.yz*val00.yz);
//转换到YIQ色彩空间再加强GB颜色1.2倍
return float4(mul(YIQtoRGB,c1), 1);
}
ppsspp中实测
unity中实测
scanlines
屏幕上的线的效果
关键代码：
float4 frag(v2f i) :COLOR
{
float pos0 = ((i.uv_MainTex.y + 1.0) * 170.0*_Amount);
float pos1 = cos((frac(pos0) - 0.5)*3.1415926*_Inten)*1.5;
float4 rgb = tex2D(_MainTex, i.uv_MainTex);
// slight contrast curve
float4 color = rgb*0.5 + 0.5*rgb*rgb*1.2;
// color tint
color *= float4(0.9, 1.0, 0.7, 0.0);
// vignette
color *= 1.1 - 0.6 * (dot(i.uv_MainTex - 0.5, i.uv_MainTex - 0.5) * 2.0);
return mix(float4(0, 0, 0, 0), color, pos1);
}
ppsspp中实测
unity中实测
sharpen
锐化
取上下两个采样点，采样点之间的颜色差越大(边缘，色差大等处)，sharp越明显
关键代码：
float4 frag(v2f i) :COLOR
{
float4 c = tex2D(_MainTex, i.uv_MainTex);
c -= tex2D(_MainTex, i.uv_MainTex + _Size)*7.0*_Inten;
c += tex2D(_MainTex, i.uv_MainTex - _Size)*7.0*_Inten;
//采样点之间的颜色差越大(边缘，色差大等处)，sharp越明显
return c;
}
ppsspp中实测
unity中实测
vignette
晕影效果
关键代码：
float4 frag(v2f i) :COLOR
{
float vignette = 1.1 - 0.6 * (dot(i.uv_MainTex - 0.5, i.uv_MainTex - 0.5) * 2.0);
float3 rgb = tex2D(_MainTex, i.uv_MainTex).rgb;
return float4(vignette * rgb, 1);
}
ppsspp中实测
unity中实测
4xhqglsl
平滑效果
ppsspp中实测
upscale_spline36
缩放滤镜
基于样条线的缩放（Spline based resizers）分别有spline16 spline36 spline64这三个缩放滤镜基于样条插值算法。样条差值算法在放大时尽可能的锐化图像，减少失真
该算法原作者为Panorama tools的开发者
详细算法的介绍请看forum.doom9.org/showthread.php?t=147117
ppsspp中实测
用一张不同的图做测试，在比例2X的情况下全屏拉伸，图像会变模糊，使用缩放滤镜进行放大，效果就像4X一样清楚
未开启
开启
全部代码已上传至GitHub
--------by wolf96
