aarch64-translaiton table descriptors 页表描述符-内存属性字段



摘录自 原文： Linux内存管理(二)：ARMv8 地址转换

 https://blog.csdn.net/yhb1047818384/article/details/108210044



memory attributes

Table descriptor和table entry, block entry中都有attribute的概念

table descriptor(only for stage1)：

NSTable	NS表示Non-Secure，该table描述符指向的下一级的转换表是否存储在secure memory之中。为0表示存储在Secutre PA中，否则表示存储在Non-secure PA中。当在non-secure状态下进行地址映射时，该标志别忽略
APTable	下一级level lookup的access permission
UXNTable	Unprivileged Execute Never， 下一级level lookup的是否有内存的执行权限
PXNTable	下一级level lookup的是否有内存的特权执行权限(EL1)

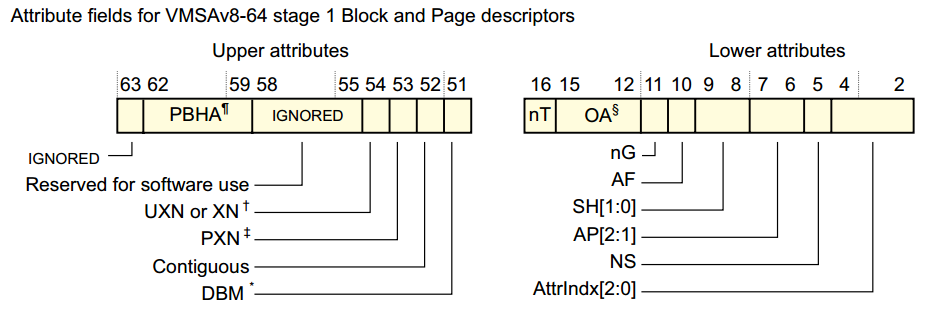

table/block entry：

UXN	Excute-never, 决定了descriptor指向的region是否excuteable
PXN	privileged excute-never, 决定了descriptor指向的region在EL1是否excuteable
Contiguous	该表项是否为连续表项中的一项。即转换表在该表项前后是连续的，没有空洞。这样，这些连续的表项便有可能一次性加载到cache中（比如由一个TLB entry缓存）
DBM	dirty bit modifier, dirty bit指示内存页有没有被修改
nG	not global, 指明当前的entry是global(nG=0，所有process都可以访问)还是non-global(nG=1，only本process允许访问)。如果是global类型，则TLB中不会tag ASID；如果是non-global类型，则TLB会tag上ASID，且MMU在TLB中查询时需要判断这个ASID和当前进程的ASID是否一致，只有一致才证明这条entry当前process有权限访问。
AF	access flag,当该标志为0，标明对应的内存区域（一个block或者一个page）并非真正映射到物理内存，访问会引发异常。为1表示 真正映射到了物理内存。
SH	shareable attribute。00 non-shareable;  01 reserved; 10 outer shareable, 11 inner shareable
AP	access permission, 设置数据访问的权限，可以设置为4中， 只读，读写，非EL0的只读， 非EL0的读写。
NS	security bit, 当从Secure状态访问内存时，该标志指示转换后的地址在Secure区域还是在Non-Secure区域
Indx	index into the MAIR_ELn， 指向内存区域的类型以及可缓存性。见  https://www.cnblogs.com/zhangzhiwei122/p/15975446.html
