【转载】IP协议头格式

版权声明：本文为CSDN博主「微尘hjx」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。

原文链接：https://blog.csdn.net/u011425939/article/details/103135282

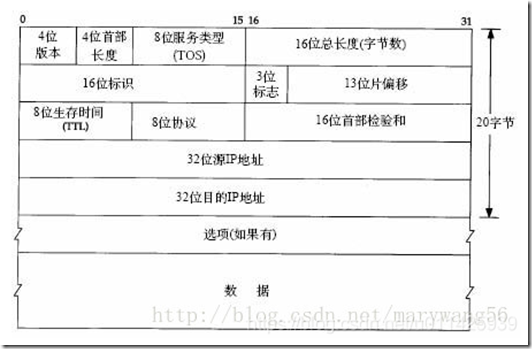

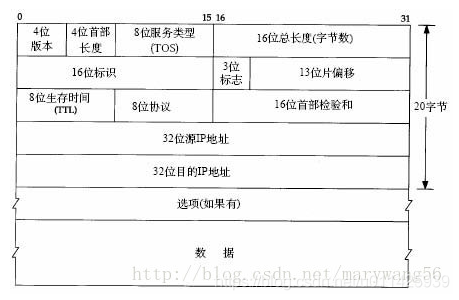

1 IP报文格式：

1、版本：IP报文版本号 IPV4:4，IPV6:6

2、首部长度：IP header 长度，没有选项，则一般为5（5x32bit＝20B）

3、8位服务类型：一般没有使用，详细参考RFC

３位优先权字段（已经弃用）

４位TOS字段：最小延时，最大吞吐量，最高可靠性，最小成本（这四者冲突，只能选择一个）

１位保留字段，必须为０

4、总长度：header＋数据 总长度

5、16位标识：IP 报文的唯一id，分片报文的id 相同，便于进行重组。

6、3位标志：标明是否分片。

Bit 0: reserved, must be zero

Bit 1: (DF) 0 = May Fragment, 1 = Don't Fragment.

Bit 2: (MF) 0 = Last Fragment, 1 = More Fragments.

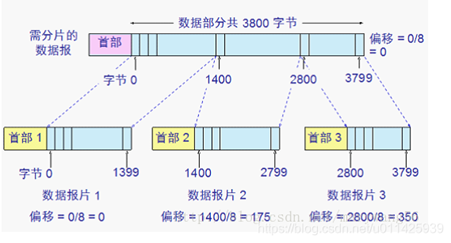

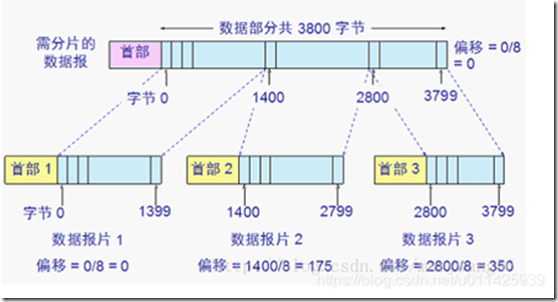

7、13位片偏移：参考下图。如果是第一片取值为0，第二片取值175，以此类推。

8、TTL：生存时间，即路由器的跳数，每经过一个路由器，该TTL 减一，因此路由器需要重新计算IP报文的校验和。

9、8位协议：ICMP：1，TCP：6，UDP：17，其他见

IP帧-承载上层协议类型-lwip

（https://www.cnblogs.com/zhangzhiwei122/p/15882430.html）

10、首部校验和：IP header校验和，接收端收到报文进行计算如果校验和错误，直接丢弃。

11、源IP地址：无须解释

12、目的IP地址：无须解释

13、选项：这个一般也没有使用。详细参考RFC

14、数据：上层的报文，如TCP 报文、UDP报文等。

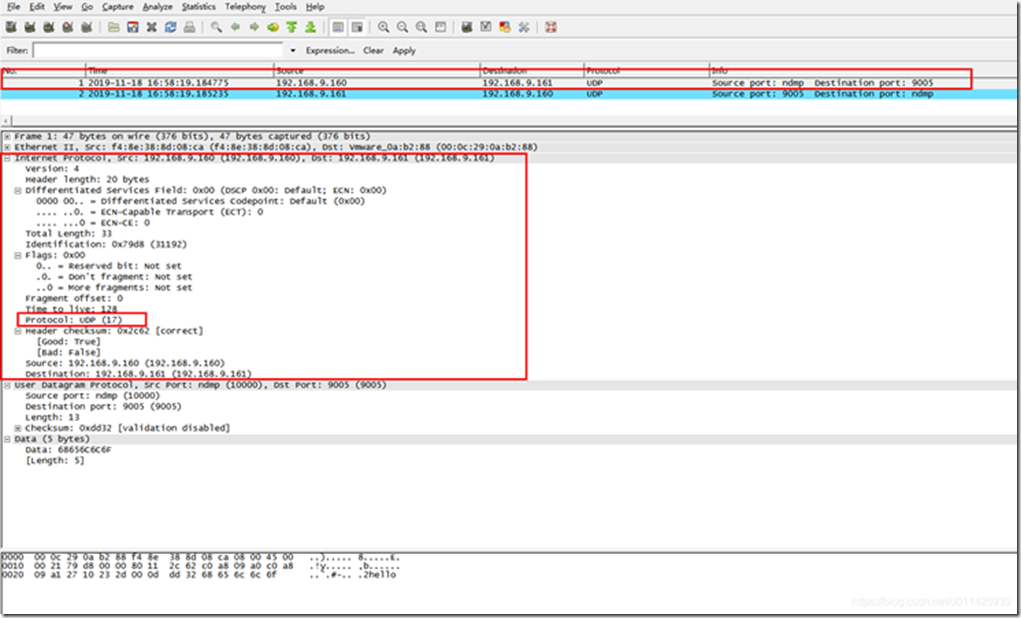

2 抓包测试：
