Booth算法乘法器

乘法器分类：
A. 传统乘法器（及其改进）
传统乘法器的实现很简单，第一步就是去被乘数和乘数的正负关系然后去被乘数和乘数的正值；第二步：乘法本就是累加，乘多少就是累加多少次，所以第二步是累加操作，每加一次被乘数，递减一次乘数，直到乘数为0，表示操作结束；第三步：输出结果根据正负关系取得。
主要代码：

改进：
如果传统的乘法器乘数与被乘数固定，就导致时钟完全由乘数定，这就有问题了：比如2×10就是把2累加10次，这样乘数递减，时钟就为10，太浪费时钟了。所以可以在乘法操作之前先进行被乘数和乘数大小得比对，让大的做被乘数，小的做乘数，这样时钟小号就尽可能的小
主要代码：

B. Booth算法乘法器（及其改进）

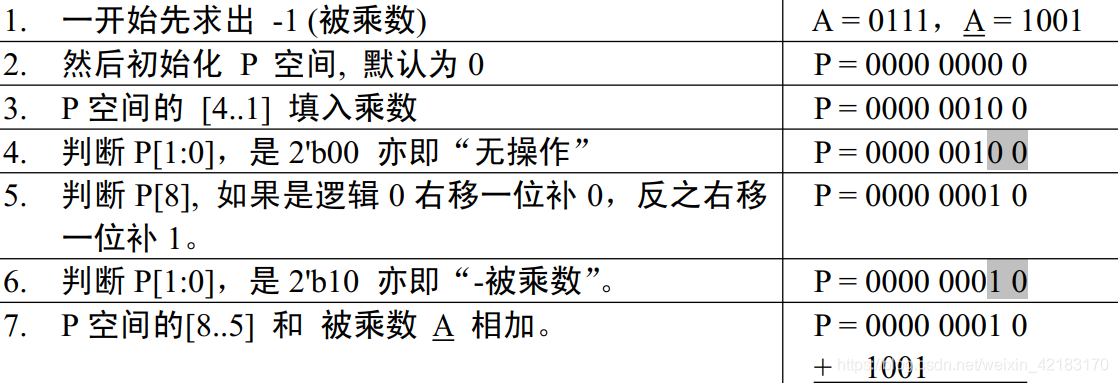

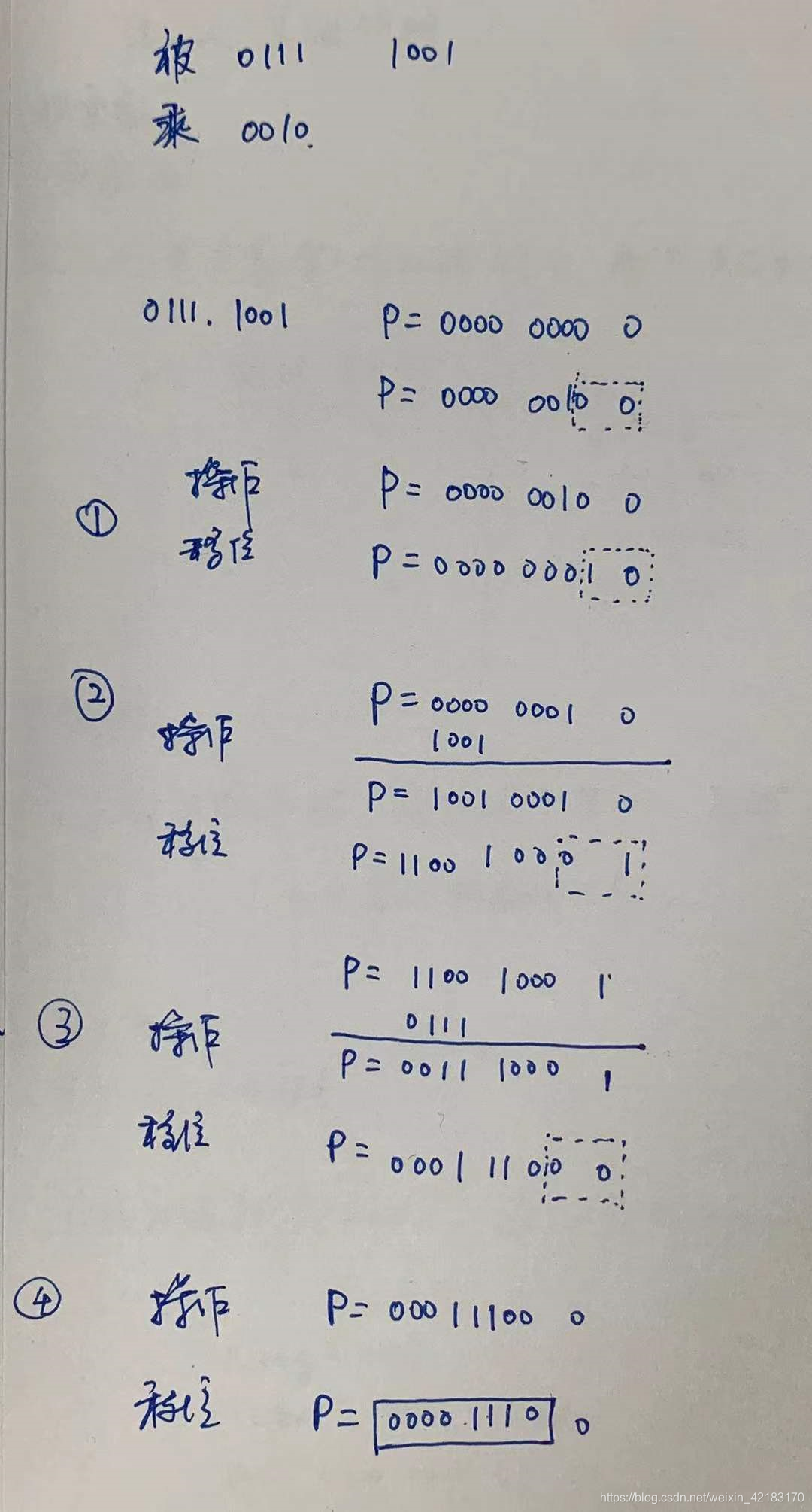

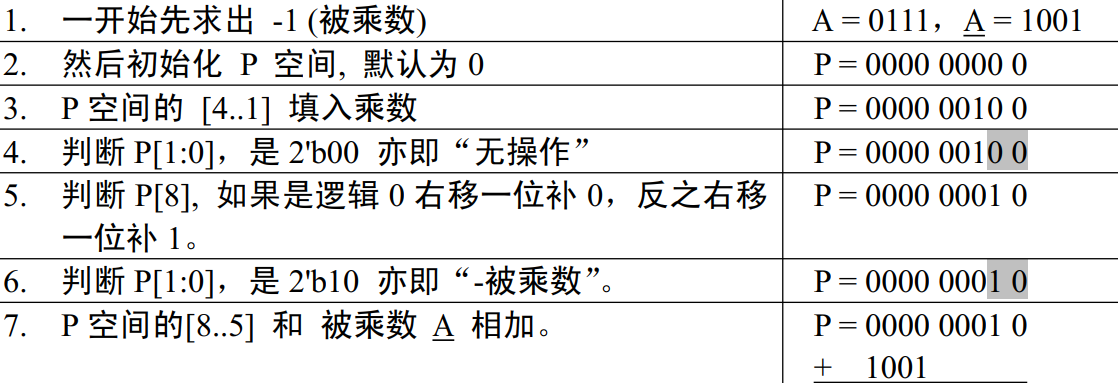

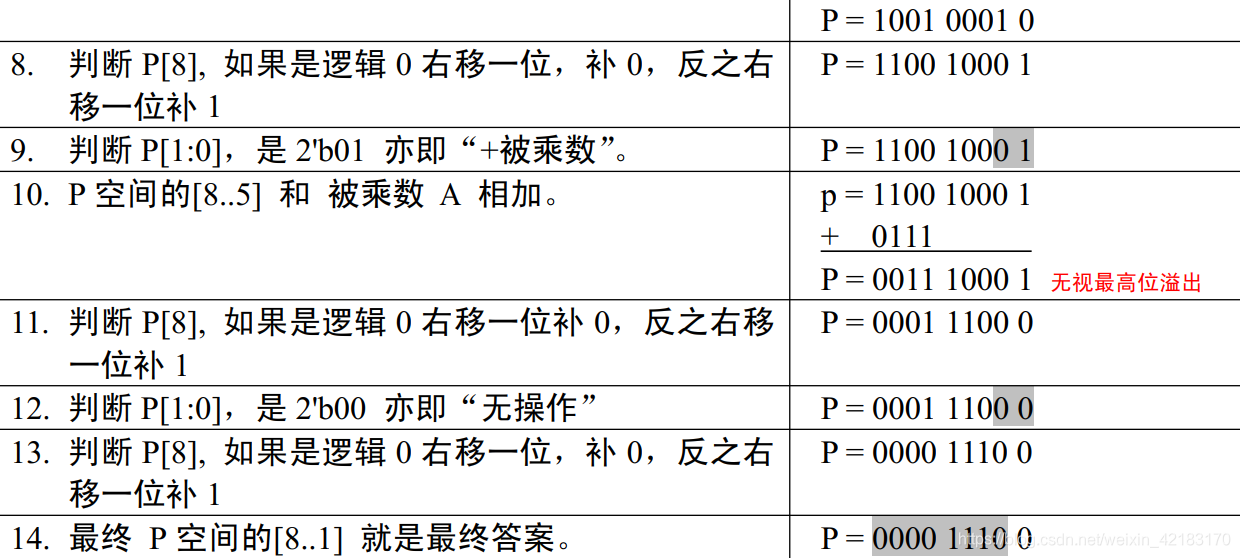

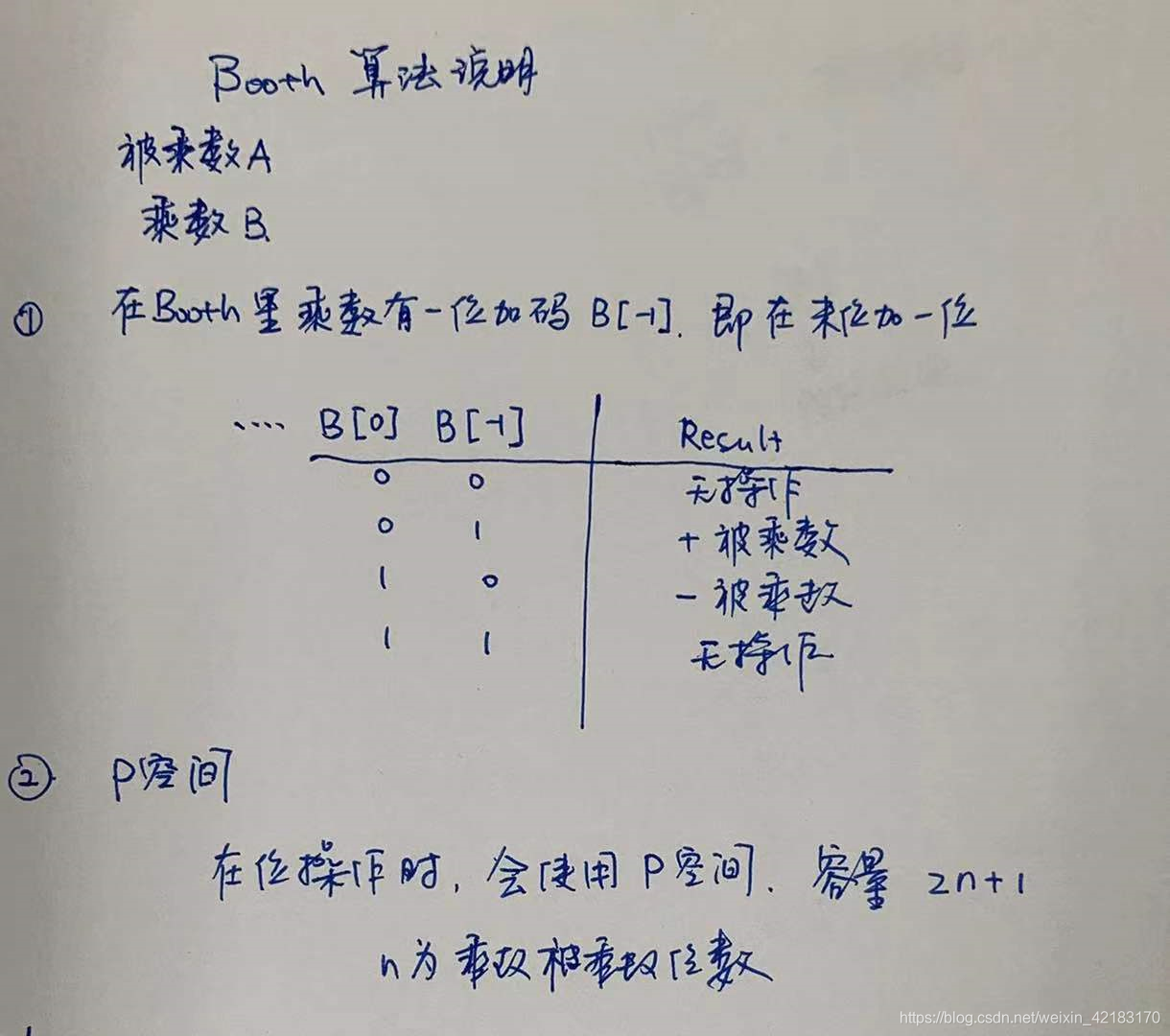

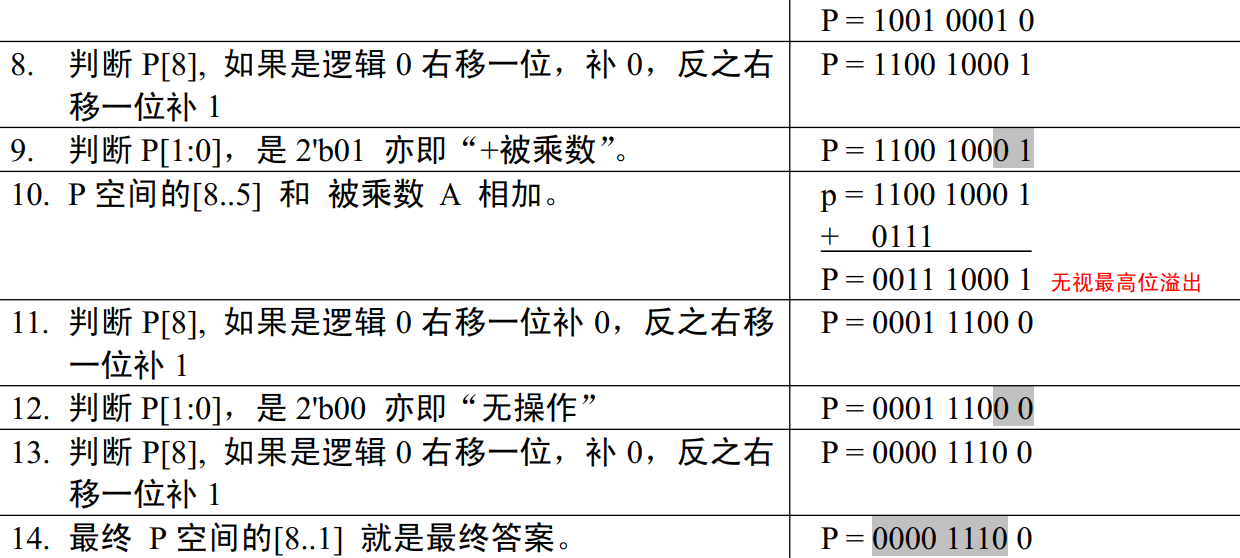

以下主要解释。
C. LUT查表法乘法器（及其改进）
很简单，就是提前算好存到一个ROM中，要计算时取出。当然也有很多的优化，不做赘述了。

被乘数和乘数为N位，就循环N位。

module Booth_multiplier#(
	parameter DATAWIDTH = 8
)
(
	input                            CLK,
	input                            RSTn,
	input                            START,
	input  [ DATAWIDTH - 1 : 0 ]     A,
	input  [ DATAWIDTH - 1 : 0 ]     B,

	output [ DATAWIDTH * 2 - 1 : 0 ] RESULT,
	output                           Done
);

reg [ DATAWIDTH - 1 : 0 ] i;
reg [ DATAWIDTH * 2 : 0 ] P;
reg [ DATAWIDTH - 1 : 0 ] A_reg;
reg [ DATAWIDTH - 1 : 0 ] A_bm;
reg [ DATAWIDTH - 1 : 0 ] N;
reg                       isDone;

always @ ( posedge CLK or negedge RSTn )
begin
	if (!RSTn)
	begin
		i <= 0;
		P <= 0;
		A_reg <= 0;
		A_bm <= 0;
		N <=0;
		isDone <= 0;
	end
	else if (START)
	begin
		case (i)

			0:
				begin
					A_reg <= A;
					A_bm <= ~A + 1'b1;    //complement code of A
					P <= { 8'd0, B, 1'b0 };  //B add to last 8bit of P
					i <= i + 1'b1;
					N <= 0;
				end
			1://operating
				begin
					if (N == 8)
						begin
							N <= 0;
							i <= i + 2'b10;
						end
					else if (P[1:0] == 2'b00 | P[1:0] == 2'b11)
						begin
							P <= P;
							i <= i + 1'b1;
						end
					else if (P[1:0] == 2'b01)
						begin
							P <= {P[16:9] + A_reg,P[8:0]};
							i <= i + 1'b1;
						end
					else if (P[1:0] == 2'b10)
						begin
							P <= {P[16:9] + A_bm,P[8:0]};
							i <= i + 1'b1;
						end

				end
			2://shift
				begin
					P <= {P[16],P[16:1]};
					N <= N + 1'b1;
					i <= i - 1'b1;
				end
			3:
				begin
					isDone <= 1;
					i <= i + 1'b1;
				end
			4:
				begin
					isDone <= 0;
					i <= 0;
				end

		endcase
	end
end

assign Done = isDone;
assign RESULT = P[16:1];

endmodule

module Booth_multiplier_tb();

	parameter DATAWIDTH = 8;

	reg                           CLK;
	reg                           RSTn;
	reg                           START;
	reg  [ DATAWIDTH - 1 : 0 ]    A;
	reg  [ DATAWIDTH - 1 : 0 ]    B;
	wire [ DATAWIDTH * 2 - 1 : 0 ]RESULT;
	wire                          Done;


initial
begin
	CLK = 0;
	forever #10 CLK = ~CLK;
end

initial
begin
	RSTn = 0;
	START = 0;
	#10 RSTn = 1;START = 1;
	A = 2;
	B = 4;
	#400
	A = 3;
	B = 5;
	#400
	A = 4;
	B = 6;
	#400
	A = 10;
	B = 19;
	#400
	A = 32;
	B = 45;
	#400
	A = 23;
	B = 45;
	#400
	A = 32;
	B = 12;
	#400
	A = 32;
	B = 15;
	#400
	$stop;
end

Booth_multiplier BM(.CLK(CLK),
                    .RSTn(RSTn),
					.START(START),
					.A(A),
					.B(B),
					.RESULT(RESULT),
					.Done(Done));
endmodule

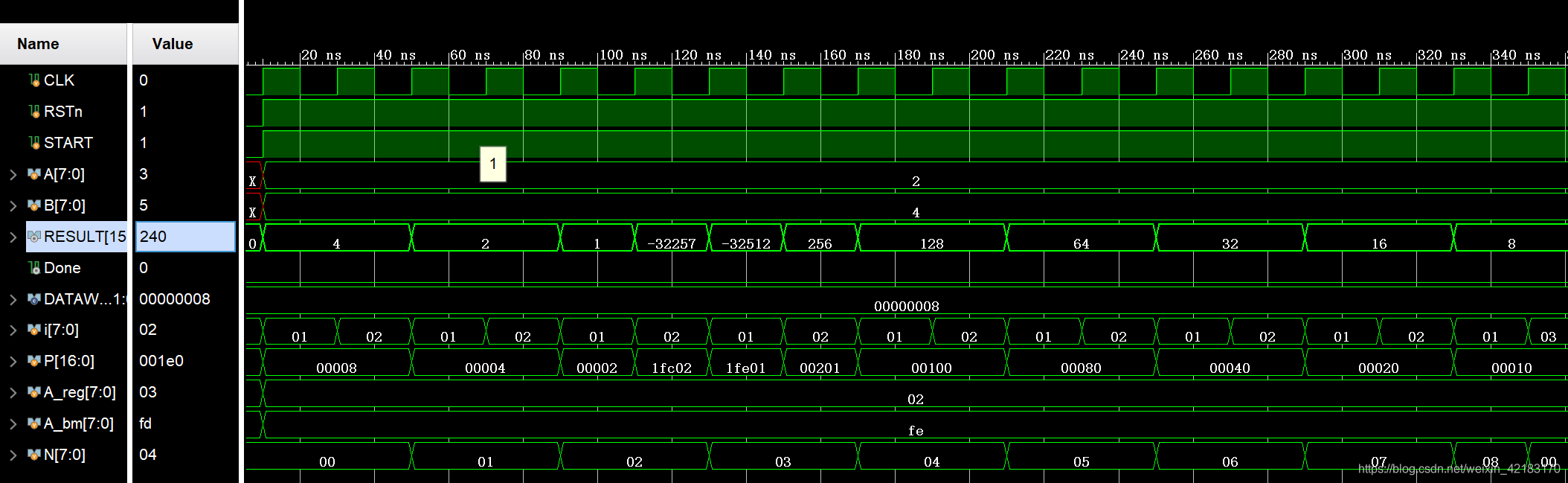

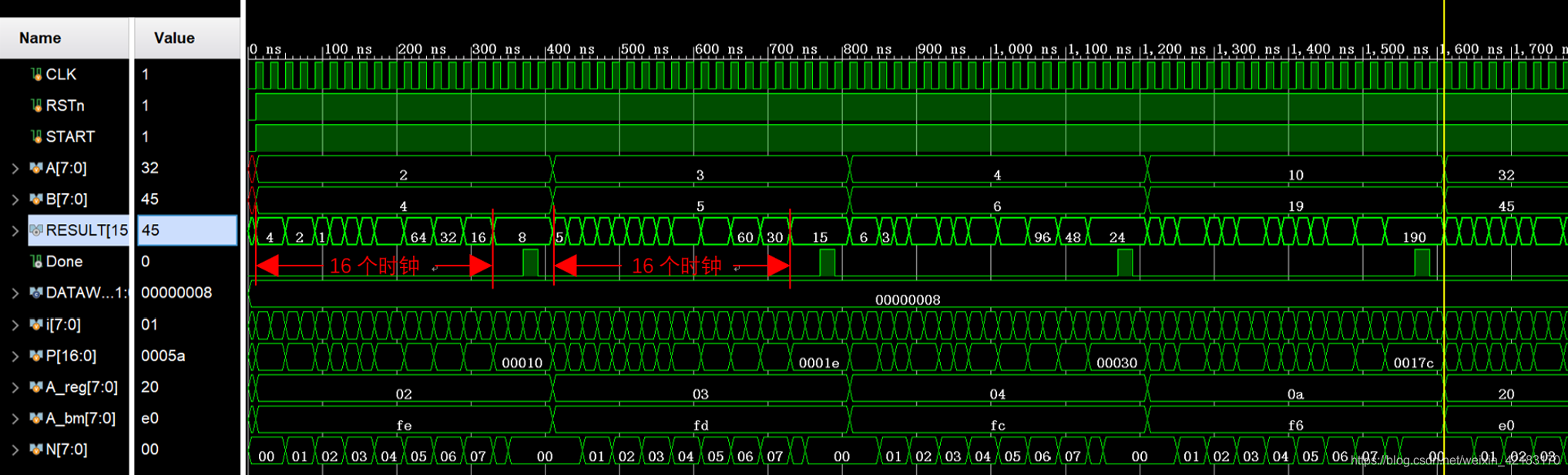

仿真结果：
