module operate#(
parameter DATAWIDTH = 8
)
(
input CLK,
input RSTn,
input [ DATAWIDTH * 2 : 0 ] P,
input [ DATAWIDTH * 2 - 1 : 0 ] M,
output [ DATAWIDTH * 2 : 0 ] P_out,
output [ DATAWIDTH * 2 - 1 : 0 ] M_out
);
reg [ DATAWIDTH * 2 : 0 ] P_reg;
reg [ DATAWIDTH * 2 - 1 : 0 ] M_reg;
reg [ DATAWIDTH - 1 : 0 ] Pco1;
reg [ DATAWIDTH - 1 : 0 ] Pco2;
always @ ( posedge CLK or negedge RSTn )
begin
if (!RSTn)
begin
P_reg <= 0;
M_reg <= 0;
Pco1 <= 0;
Pco2 <= 0;
end
else
begin
Pco1 = P[16:9] + M[7:0];
Pco2 = P[16:9] + M[15:8];
if (P[1:0] == 2'b01)
begin
P_reg <= {Pco1[7],Pco1,P[8:1]};
end
else if (P[1:0] == 2'b10)
begin
P_reg <= {Pco2[7],Pco2,P[8:1]};
end
else
begin
P_reg <= {P[16],P[16:1]};
end
M_reg <= M;
end
end
assign P_out = P_reg;
assign M_out = M_reg;
endmodule
module Booth_multiplier_pipeline#(
parameter DATAWIDTH = 8
)
(
input CLK,
input RSTn,
input [ DATAWIDTH - 1 : 0 ] A,
input [ DATAWIDTH - 1 : 0 ] B,
output [ DATAWIDTH * 2 - 1 : 0 ] RESULT
);
wire [ DATAWIDTH * 2 : 0 ] P = { 8'b0, B, 1'b0 };
wire [ DATAWIDTH * 2 - 1 : 0] M = { ~A+1'b1, A};
wire [ DATAWIDTH * 2 : 0 ] P1;
wire [ DATAWIDTH * 2 - 1 : 0] M1;
wire [ DATAWIDTH * 2 : 0 ] P2;
wire [ DATAWIDTH * 2 - 1 : 0] M2;
wire [ DATAWIDTH * 2 : 0 ] P3;
wire [ DATAWIDTH * 2 - 1 : 0] M3;
wire [ DATAWIDTH * 2 : 0 ] P4;
wire [ DATAWIDTH * 2 - 1 : 0] M4;
wire [ DATAWIDTH * 2 : 0 ] P5;
wire [ DATAWIDTH * 2 - 1 : 0] M5;
wire [ DATAWIDTH * 2 : 0 ] P6;
wire [ DATAWIDTH * 2 - 1 : 0] M6;
wire [ DATAWIDTH * 2 : 0 ] P7;
wire [ DATAWIDTH * 2 - 1 : 0] M7;
wire [ DATAWIDTH * 2 : 0 ] P8;
wire [ DATAWIDTH * 2 - 1 : 0] M8;
operate I1(.CLK(CLK),
.RSTn(RSTn),
.P(P),
.M(M),
.P_out(P1),
.M_out(M1));
operate I2(.CLK(CLK),
.RSTn(RSTn),
.P(P1),
.M(M1),
.P_out(P2),
.M_out(M2));
operate I3(.CLK(CLK),
.RSTn(RSTn),
.P(P2),
.M(M2),
.P_out(P3),
.M_out(M3));
operate I4(.CLK(CLK),
.RSTn(RSTn),
.P(P3),
.M(M3),
.P_out(P4),
.M_out(M4));
operate I5(.CLK(CLK),
.RSTn(RSTn),
.P(P4),
.M(M4),
.P_out(P5),
.M_out(M5));
operate I6(.CLK(CLK),
.RSTn(RSTn),
.P(P5),
.M(M5),
.P_out(P6),
.M_out(M6));
operate I7(.CLK(CLK),
.RSTn(RSTn),
.P(P6),
.M(M6),
.P_out(P7),
.M_out(M7));
operate I8(.CLK(CLK),
.RSTn(RSTn),
.P(P7),
.M(M7),
.P_out(P8),
.M_out(M8));

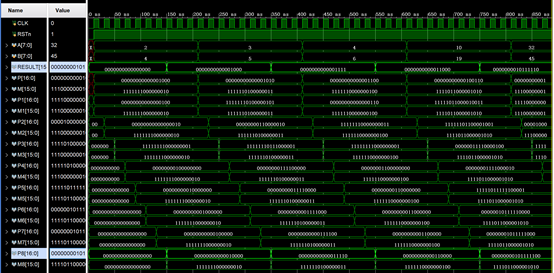

assign RESULT = P8[16:1];
endmodule
