Altium Designer线宽

PCB尺寸有两种，mm和mil，快捷键转换：Ctrl+Q 转换关系1mm=39mil

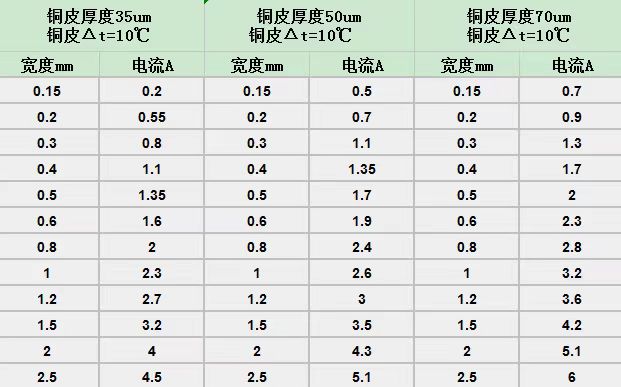

在PCB设计加工中，常用OZ（盎司）作为铜皮厚度的单位
PCB铜厚一般分为1OZ(35um)、2OZ(70um)、3OZ(105um)，当然还有更厚的，铜厚要看你做什么样的板子，像开关电源走大电流的就2OZ、一般信号的1OZ就够了。
一般双面板是1oz；多层板内层一般是1/2oz 1/3oz，外层1oz 1/2oz 1/3oz。

一般而言宽度：地线>电源线>信号线
一、线宽
1.市电的火线和零线：80-100mil

2.12V /24V 20mil~60mil
+5V 20-30mil
+3V 20-30mil
GND 越宽越好20-30mil

嘉立创要求线宽多层板双层板最小为3.5mli，单双层板最小为5mil

3.普通信号线 10mil-20mil根据元器件密集度自行决定

二、过孔
1.参考过孔：内径12mil、外径20mil
参考内径20mil、外径30mil

三、螺丝孔
1.放置焊盘：3.5mm、6.5mm

四、钻孔孔径

嘉立创要求钻孔孔径在0.2-6.3mm，公差+0.13mm/-0.08mm

五、最小过孔内径及外径

嘉立创要求多层板最小内径0.2mm，最小外径0.4mm，最小内径0.3mm，最小外径0.5mm

六、最小字符宽

嘉立创要求字符线宽6mil，字符高32mil。

七、其他

走线和焊盘距离板边的距离应该大于0.3mm，防止切割的时候碰到。

设计钻孔的孔径要比元器件至少大0.1mm以上，螺丝最好为1.1-1.2倍防止插不进去。

插件管脚是方的，要用管脚对角线加上公差，封装还是至少要比元器件大0.1mm以上。
