[百问网 7Day物联网智能家居实战训练]Day1基础 基础概念介绍

1. 基础知识储备

基础知识：英语

软件知识：C语言、数据结构

硬件知识：数字电路、模拟电路

工具：万用表、示波器、逻辑分析仪、电烙铁的使用。

2.学习路线



3.基础概念

3.1 关于ARM

 ARM：芯片设计公司/芯片统称[设计架构公司/处理器芯片统称]；

 ARM生产厂家：NXP、ST、TI、Atmel、XLINUX

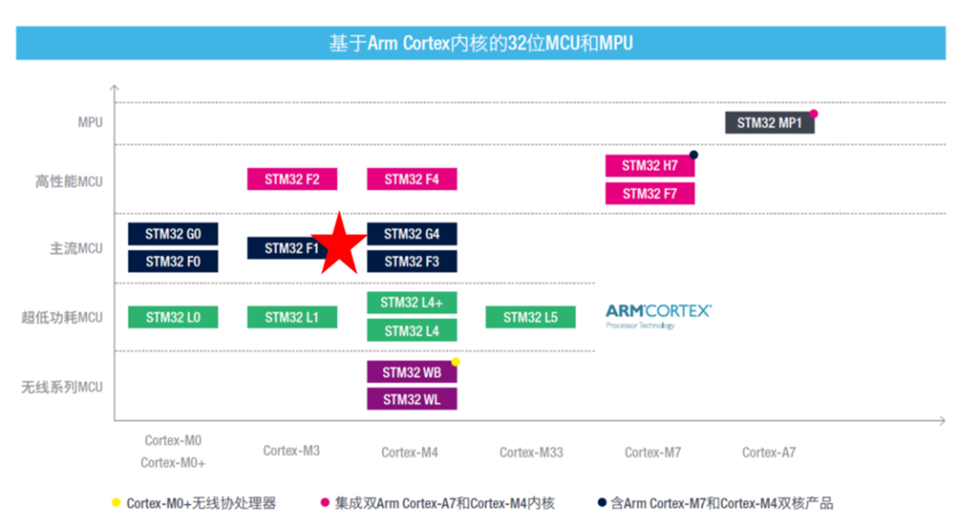

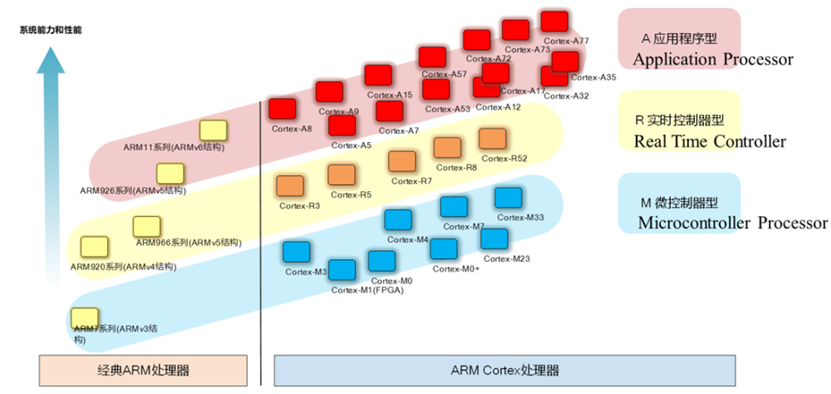

3.2 ARM架构分类



3.3 STM32处理器

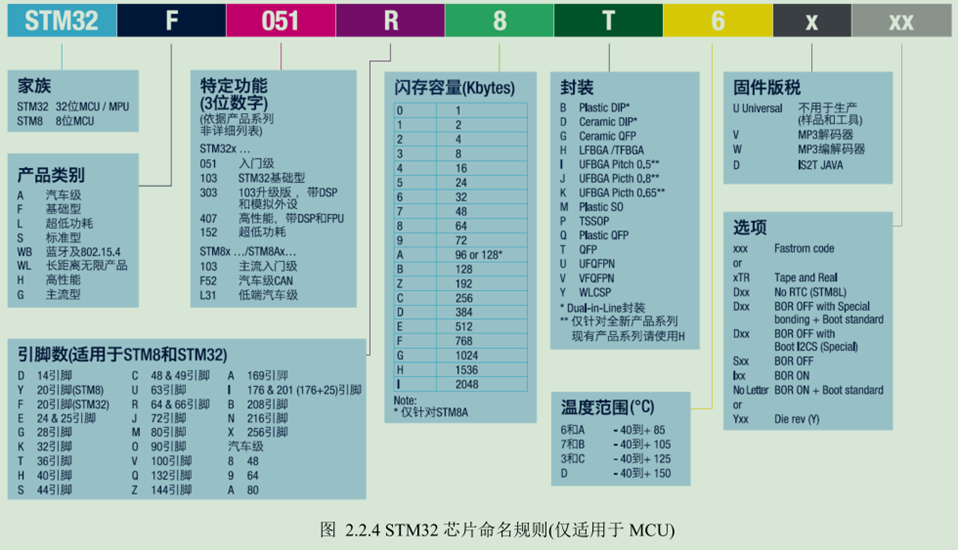

3.4 STM32芯片命名规范



例如：STM32F103C8T6

STM32	F	103	C	8	T	6	X	XX
32位 微处理器	通用型	主频72MHz 增强型	引脚数：48&49	内存：64KB	封装：LQFP	工作温度：-40~85℃

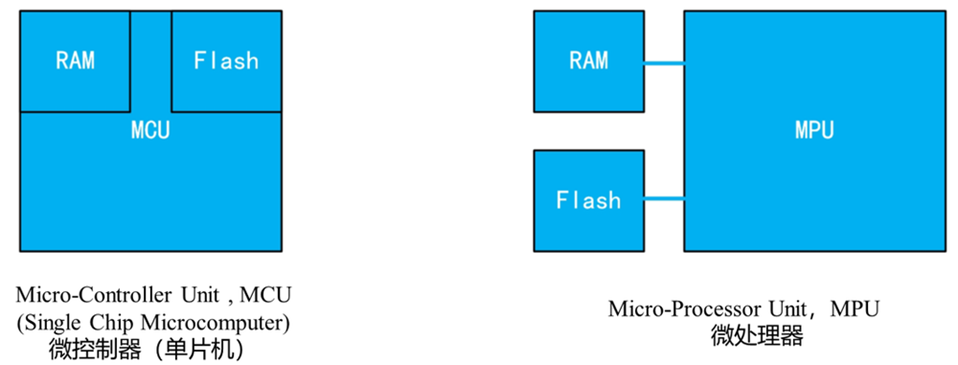

4.MCU、MPU

4.1 区别



4.2 开发

4.2.1 MCU开发

具备技能：C语言、数字电子技术、模拟电子技术、微机原理等理论基础，电路板绘制。

学习内容：

外设接口	GPIO、UART、I2C、SPI、LCD等
内部资源	时钟、中断、定时器、ADC/DAC看门狗等
实时操作系统	RTOS(FreeRTOS、RT-Thread、uCOS、LiteOS等)

4.2.1 MPU开发 :

具备技能：数据结构、操作系统、计算机网络等

学习内容：

移植	Bootload移植、Linux内核移植
驱动开发	Linux设备驱动开发（GPIO、UART、I2C、SPI等）、Android驱动
应用开发	Linux应用开发（文件I/O、多任务编程、进程间通信、网络编程、Qt界面设计等），Android应用编程。

5.开发环境搭建

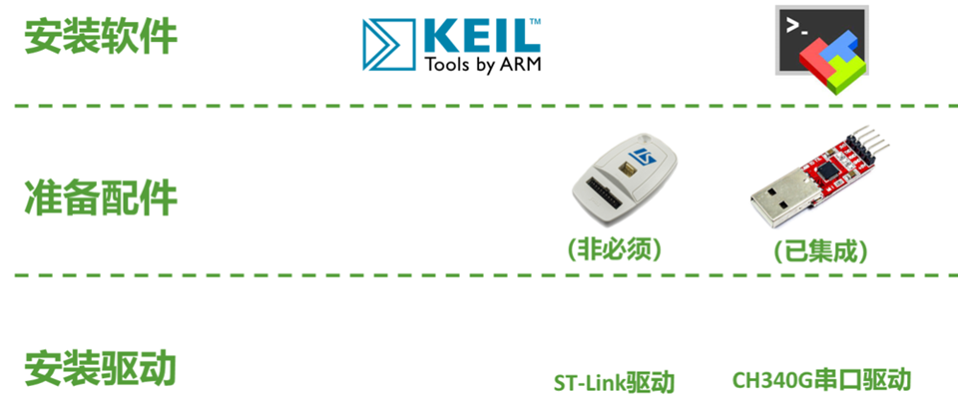

5.1 软件驱动



软件安装	keil MobaXterm	《100ASK_STM32F103_MINI用户手册》 章节：4.3 开发环境的搭建
配件	ST-LINK v2	100ASK_STM32F103_MINI开发板烧写原厂固件即可 《100ASK_STM32F103_MINI用户手册》 章节4.4：开发环境的搭建
驱动安装	CH340驱动	https://blog.csdn.net/WCH_TechGroup/article/details/124242436
	ST-LINK驱动	https://blog.csdn.net/m0_55048235/article/details/122828936

注：软件及驱动所在路径：100ASK_STM32F103MINI开发板资料>3_开发软件

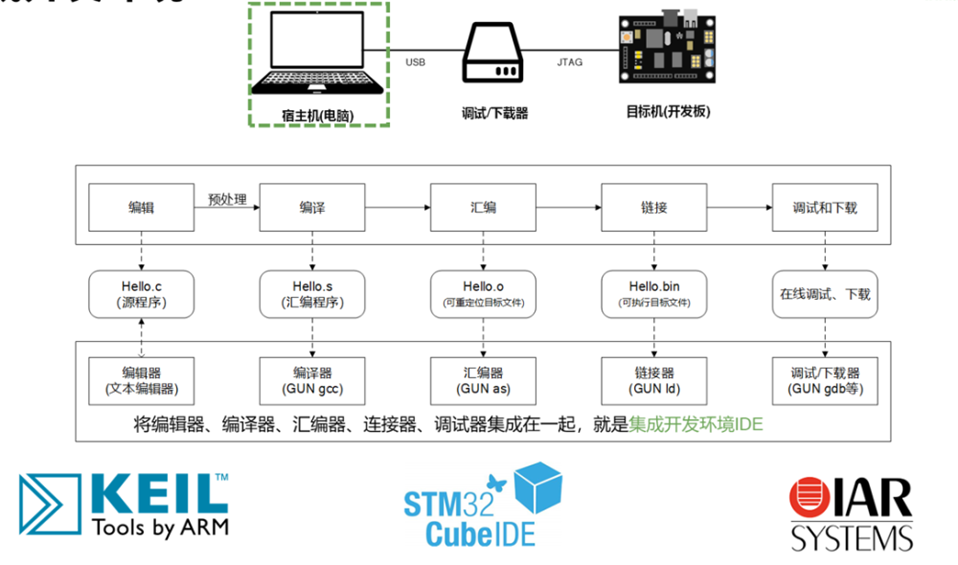

5.2 开发流程



5.3 程序下载调试

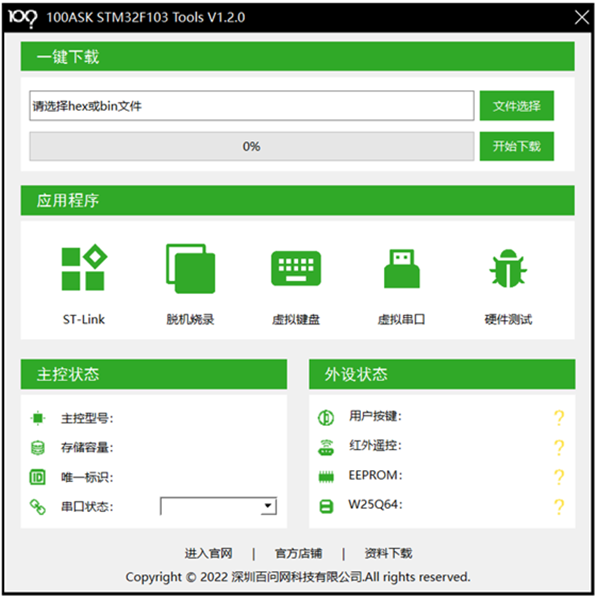

5.3.1 串口程序下载

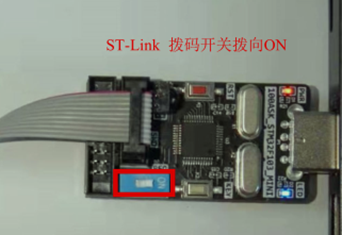

5.3.2 调试/下载器程序下载：

注：需要提前烧写ST-LINK固件

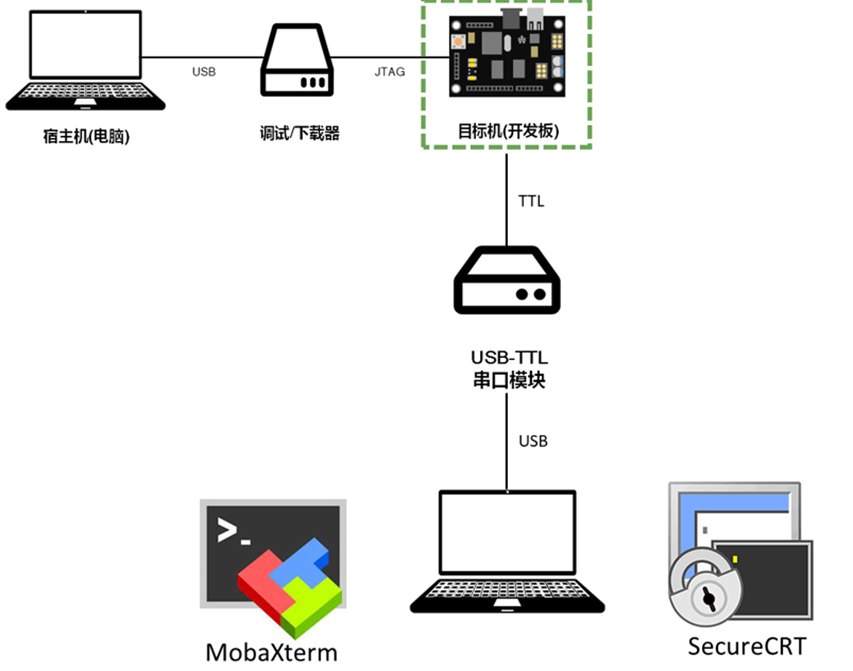

5.4 打印显示
