数据库建模

数据库建模

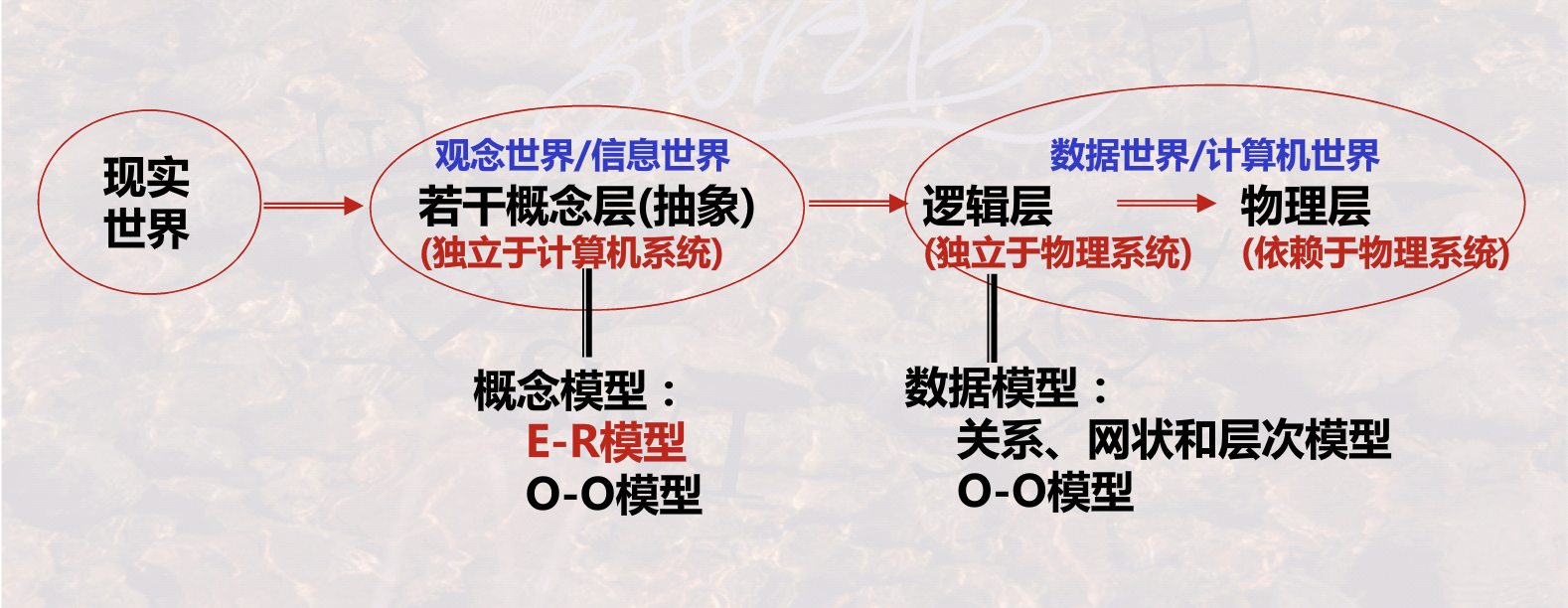

数据建模的目的

• 数据需求的理解和表达很重要



1. 数据模型：表达计算机世界的模型
2. 概念数据模型：表达信息世界的模型

• 抽象的四步骤
1. 理解
2. 区分
3. 命名
4. 表达

E-R模型建模的基本思想

• E-R：Entity Relationship Model
• 基本观点：世界是有一组称为实体的基本对象和这些对象之间的关系组成
• 基本概念
• 实体：相互存在并可相互区分的事物
• 属性：实体所具有的某一方面的特性
• 关键字：实体中用其值唯一区分开
• 联系：一个实体的示例和其他实体的示例所发生的联系
• 联系的元：参与发生联系的实体数目
• 角色：当同一实体的不同实例参与联系，需显示指明其角色
• 联系的基数：1对1，1对多，多对多
• 完全参与联系：该端实例至少有一个参与联系
• 部分参与联系：该端实例可以不参与联系

E-R模型表达方法之Chen方法

绘制方式

• 实体：矩形框
• 属性：椭圆
• 多值属性：双线椭圆
• 导出属性：虚线椭圆
• 关键字：下划线
• 连接实体与联系、实体与属性、联系与属性：直线
• 联系：菱形框
• 复合关键字：标有相同数字
• 多组关键字：标有不同数字

具体实例

E-R模型表达方法之Crow's foot方法

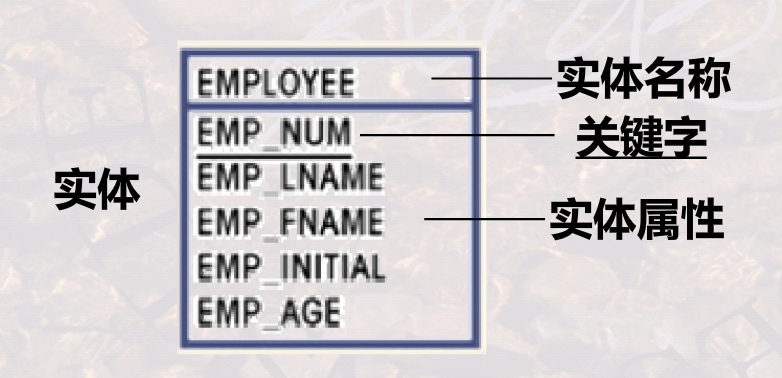

绘制方式

• 实体：矩形实体名称写在横线上面
• 属性：实体框横线的下面
• 关键字：属性下加下划线
• 联系：菱形框

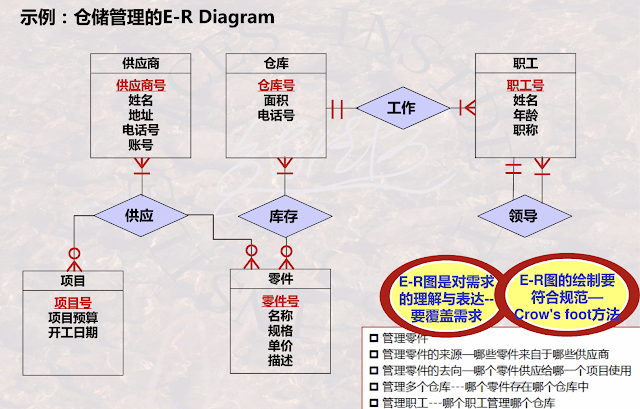

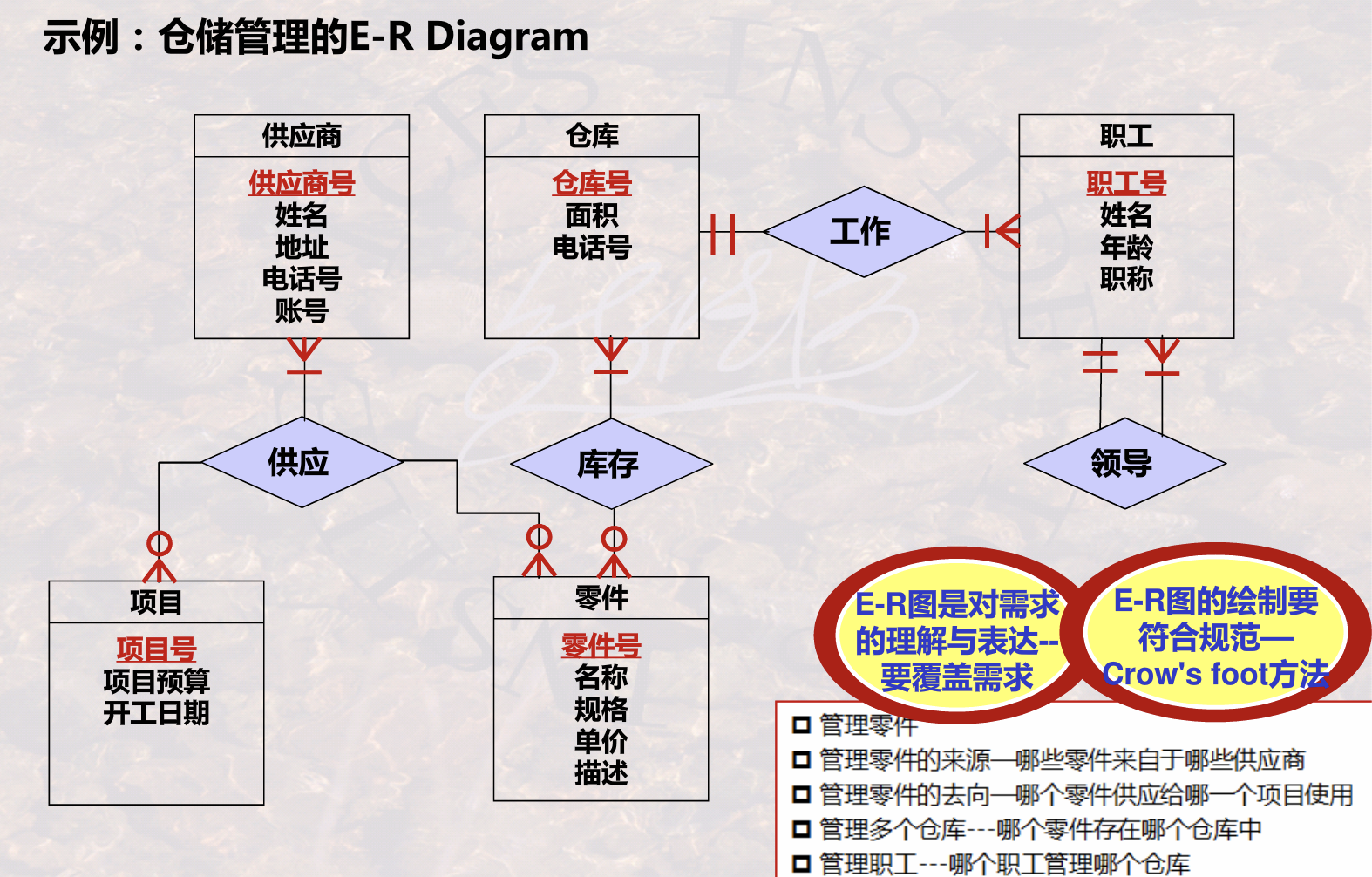

具体实例

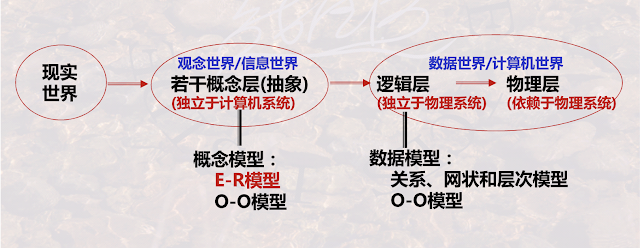

数据库设计中的抽象
