VLAN的创建与划分





实验原理：

VLAN（Virtual Local Area Network）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术。通过使用 VLAN，可以将位于不同物理位置的设备划分到同一个逻辑网络中，或将位于同一物理位置的设备划分到不同的逻辑网络中。这种划分是基于逻辑连接的而不是基于物理连接的。

一个 VLAN 就是一个广播域；同一个 VLAN 内的终端（PC、服务器等）之间可以直接进行通信；不同 VLAN 内的终端，无法直接进行二层的通信，只能通过三层通信来进行互联；VLAN的划分不受地域的限制。

实验设备：

8台PC

两台交换机型号都为2950-24



实验过程（配置过程）：

1.将PC分别与交换机的不同端口连接，为PC设置IP地址。



2.配置VLAN。点击交换机，config，switch，在这个页面输入要添加的VLAN，点击ADD添加完成，在switch0添加VLAN10和VLAN20，在Switch1添加VLAN20和VLAN30。



3.划分VLAN。在switch的config界面，点击Fa0/1，将VLAN改为10，将PC0划分给VLAN10。

VLAN10：PC0，PC1

VLAN20：PC2，PC3，PC4，PC5

VLAN30：PC6，PC7



4.ping测试

打开运行终端窗口：双击PC -> Desktop -> Command Prompt，使用PC0与同VLAN的PC1、不同VLAN的PC2做ping测试。可以看到同VLAN可ping通，不同VLAN还不能ping通。

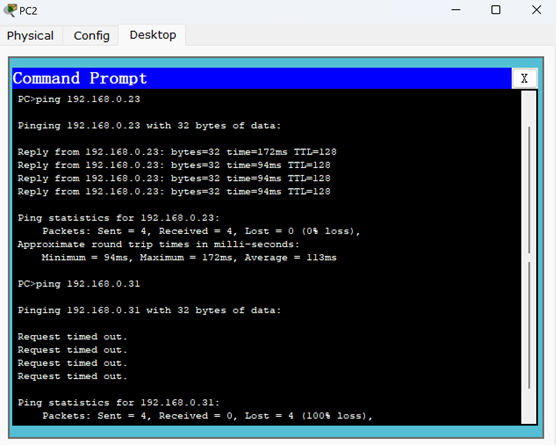

跨交换机的Ping：使用PC2与跨交换机同VLAN的PC4、跨交换机不同VLAN的PC6做ping测试。可以看到跨交换机同VLAN可ping通，跨交换机不同VLAN还不能ping通。
