三层浅析及演示样例分析

         什么是三层结构?所谓三层结构。不是物理上的三层划分,也不是简单的模块划分,而是逻辑上的三层,是在client和数据库訪问之间增加了一个中间层。形成逻辑三层结构。

        三层都是哪三层?它们的作用是什么?三层结构包括:表示层UI,业务逻辑层BLL,数据訪问层DAL1显示层,就是软件的显示部分。主要是client,通常表现为WEB或窗口。

主要功能:接受用户输入信息、显示系统输出信息、为用户提供一个交互界面。 2 业务逻辑层,系统主要功能部分。主要处理软件的业务逻辑,处理数据。 3数据訪问层,用于对数据库的操作。但不是数据库。

        为什么要使用三层?设计模式告诉我们,软件设计开发要遵循开放--封闭原则,也就是说一款软件能够添加功能或代码。可是不能修改。使用三层结构曾经。显示层、业务逻辑层、数据訪问层都是耦合在一起的,假设我们须要变动client的内容,那么业务逻辑层就必须要修改,这是不安全的,所以我们须要把业务逻辑层单独处理。以降低它们之间的耦合。

       以一个简单的登录演示样例来介绍三层的详细实现。看一下三层之间的关系图:

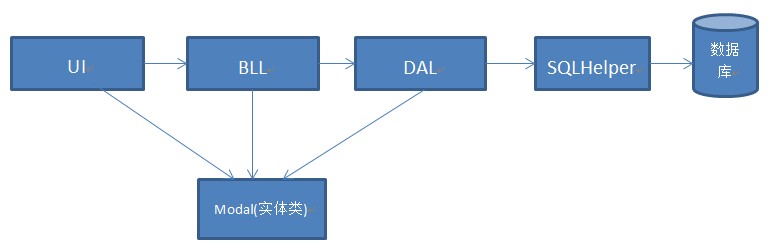

三层之间通过传递參数进行联系,假设參数过多,会使程序变得复杂化,这里我们引入实体来进行參数传递,同一时候数据库应该独立于数据訪问层而存在,关系图须要改进。改进后的关系图例如以下:

sqlhelper用于封装数据库连接语句,属于DAL层):

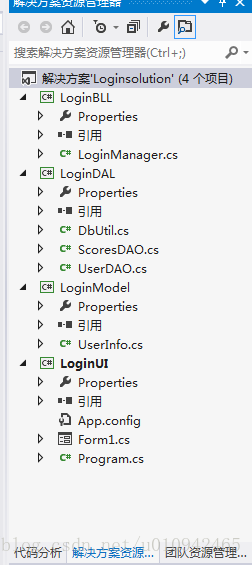

           解决方式:


           看一下各层的代码是怎样实现各自功能的。U层代码:

namespace LoginUI
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }

        private void btnOK_Click(object sender, EventArgs e)     //双击事件
        {
            Login.Model.UserInfo user1 = new Login.Model.UserInfo();        //使用实体传递数据
            user1.UserName = txtUserName.Text.Trim();
            user1.Password = txtPassword.Text.Trim();

            Login.BLL.LoginManager mgr = new Login.BLL.LoginManager();          //定义一个业务逻辑类

            Login.Model.UserInfo user4 = mgr.UserLogin(user1);      //定义实体存放登录结果(逻辑层比較结果)
            if (user4 == null)
            {
                MessageBox.Show("信息不对");               //账号或password不对
            }
            else
            {
                MessageBox.Show("登录用户" + user1.UserName);   //登录
            }
        }
    }
}
         U层代码要实现两个功能,获得用户输入信息和显示系统输出信息,我们使用user1获得用户输入信息。使用user4获得B层的下层反馈信息,而且最后显示系统登录内容。U层没有不论什么的系统逻辑事物处理,也没有和数据库直接联系,减少了系统耦合度。

         D层代码:

namespace Login.DAO
{
    public class UserDAO             //用户数据操作类
    {
        public Login.Model.UserInfo  SelectUser(Login.Model.UserInfo user1)         //使用user1为參数连接数据库
        {
            string ConnString = @"Server=GE-PC;Database=Login;User=sa;Password=123456;";        //数据库连接字段
            using (SqlConnection conn = new SqlConnection (ConnString ))               //连接数据库
            {
                SqlCommand cmd = conn.CreateCommand();                              //
                cmd.CommandText = @"SELECT UserName, PassWord
                                    FROM USERS
                                    WHERE UserName=@UserName AND Password=@Password";
                cmd.CommandType = CommandType.Text;                             //
                cmd.Parameters.Add(new SqlParameter ("@UserName",user1.UserName));       //username
                cmd.Parameters.Add(new SqlParameter ("@Password",user1.Password));         //password
                conn.Open();
                SqlDataReader reader = cmd.ExecuteReader();                         //

                Login.Model.UserInfo user2 = new Login.Model.UserInfo();            //连接数据库获得数据放到user2
                while(reader.Read())                    //
                {
                    user2.UserName = reader.GetString(0).ToString().Trim();              //
                    user2.Password = reader.GetString(1).ToString().Trim ();
                }
                return user2;                          //返回user2

            }
        }
    }
}
         D层代码主要功能是依据上层须要,连接数据库。操作数据库返回信息。这一层我们使用user2存放数据库信息而且把数据返回上一层,这里也没有不论什么的系统业务逻辑处理,仅仅有对数据库操作。

        最后看看B层是怎样实现系统功能的:

namespace Login.BLL
{
    public class LoginManager
    {
        public UserInfo UserLogin(Login.Model.UserInfo user1)
        {
            Login.DAO.UserDAO uDao = new Login.DAO.UserDAO();              //实例化用户数据操作类
            Login.Model.UserInfo user3 = uDao.SelectUser(user1);        //

            if (user3.UserName!=user1.UserName ||user3.Password!=user1.Password)             //推断账号password是否正确
            {
                return null;          //信息不对
            }
            else
            {
                return user3;           //返回数据库内容
            }

        }
    }
}
         B层主要就是实现系统的逻辑功能,这里使用U层的user1来存放登录的username和password,使用user3来存放数据库中的username和password,然后推断是否同样。实现登录功能,最后把推断结构返回到U层来显示出来。

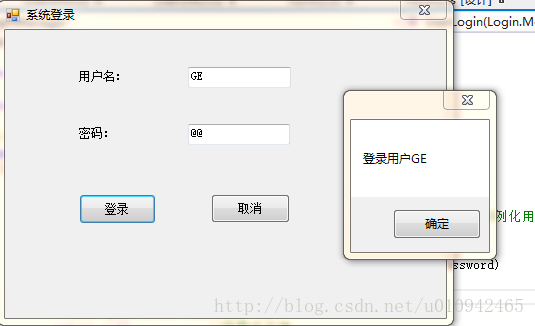

         执行结果:


         三层攻克了数据显示和数据库的耦合问题。使软件的可维护性和灵活性增强。可是三层的使用,是系统更加复杂,对软件的有效性提出了考研。

三层不是万能的,须要慎重使用。
