Netty之解决TCP粘包拆包(自定义协议)

1、什么是粘包/拆包

       一般所谓的TCP粘包是在一次接收数据不能完全地体现一个完整的消息数据。TCP通讯为何存在粘包呢？主要原因是TCP是以流的方式来处理数据，再加上网络上MTU的往往小于在应用处理的消息数据，所以就会引发一次接收的数据无法满足消息的需要，导致粘包的存在。处理粘包的唯一方法就是制定应用层的数据通讯协议，通过协议来规范现有接收的数据是否满足消息数据的需要。

2、解决办法

     2.1、消息定长，报文大小固定长度，不够空格补全，发送和接收方遵循相同的约定，这样即使粘包了通过接收方编程实现获取定长报文也能区分。

     2.2、包尾添加特殊分隔符，例如每条报文结束都添加回车换行符（例如FTP协议）或者指定特殊字符作为报文分隔符，接收方通过特殊分隔符切分报文区分。

     2.3、将消息分为消息头和消息体，消息头中包含表示信息的总长度（或者消息体长度）的字段

3、自定义协议，来实现TCP的粘包/拆包问题

      3.0  自定义协议，开始标记

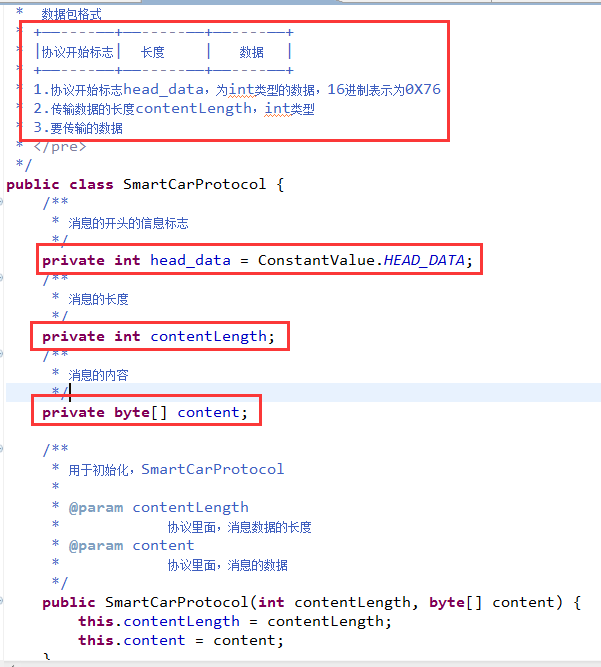

      3.1  自定义协议的介绍



      3.2  自定义协议的类的封装



      3.3  自定义协议的编码器



      3.4  自定义协议的解码器



4、协议相关的实现

      4.1  协议的封装



[java] view plain copy
  1. import java.util.Arrays;
  2.
  3. /**
  4.  * <pre>
  5.  * 自己定义的协议
  6.  *  数据包格式
  7.  * +——----——+——-----——+——----——+
  8.  * |协议开始标志|  长度             |   数据       |
  9.  * +——----——+——-----——+——----——+
  10.  * 1.协议开始标志head_data，为int类型的数据，16进制表示为0X76
  11.  * 2.传输数据的长度contentLength，int类型
  12.  * 3.要传输的数据
  13.  * </pre>
  14.  */
  15. public class SmartCarProtocol {
  16.     /**
  17.      * 消息的开头的信息标志
  18.      */
  19.     private int head_data = ConstantValue.HEAD_DATA;
  20.     /**
  21.      * 消息的长度
  22.      */
  23.     private int contentLength;
  24.     /**
  25.      * 消息的内容
  26.      */
  27.     private byte[] content;
  28.
  29.     /**
  30.      * 用于初始化，SmartCarProtocol
  31.      *
  32.      * @param contentLength
  33.      *            协议里面，消息数据的长度
  34.      * @param content
  35.      *            协议里面，消息的数据
  36.      */
  37.     public SmartCarProtocol(int contentLength, byte[] content) {
  38.         this.contentLength = contentLength;
  39.         this.content = content;
  40.     }
  41.
  42.     public int getHead_data() {
  43.         return head_data;
  44.     }
  45.
  46.     public int getContentLength() {
  47.         return contentLength;
  48.     }
  49.
  50.     public void setContentLength(int contentLength) {
  51.         this.contentLength = contentLength;
  52.     }
  53.
  54.     public byte[] getContent() {
  55.         return content;
  56.     }
  57.
  58.     public void setContent(byte[] content) {
  59.         this.content = content;
  60.     }
  61.
  62.     @Override
  63.     public String toString() {
  64.         return "SmartCarProtocol [head_data=" + head_data + ", contentLength="
  65.                 + contentLength + ", content=" + Arrays.toString(content) + "]";
  66.     }
  67.
  68. }

      4.2  协议的编码器



[java] view plain copy
  1. /**
  2.  * <pre>
  3.  * 自己定义的协议
  4.  *  数据包格式
  5.  * +——----——+——-----——+——----——+
  6.  * |协议开始标志|  长度             |   数据       |
  7.  * +——----——+——-----——+——----——+
  8.  * 1.协议开始标志head_data，为int类型的数据，16进制表示为0X76
  9.  * 2.传输数据的长度contentLength，int类型
  10.  * 3.要传输的数据
  11.  * </pre>
  12.  */
  13. public class SmartCarEncoder extends MessageToByteEncoder<SmartCarProtocol> {
  14.
  15.     @Override
  16.     protected void encode(ChannelHandlerContext tcx, SmartCarProtocol msg,
  17.             ByteBuf out) throws Exception {
  18.         // 写入消息SmartCar的具体内容
  19.         // 1.写入消息的开头的信息标志(int类型)
  20.         out.writeInt(msg.getHead_data());
  21.         // 2.写入消息的长度(int 类型)
  22.         out.writeInt(msg.getContentLength());
  23.         // 3.写入消息的内容(byte[]类型)
  24.         out.writeBytes(msg.getContent());
  25.     }
  26. }

      4.3  协议的解码器



[java] view plain copy
  1. import java.util.List;
  2. import io.netty.buffer.ByteBuf;
  3. import io.netty.channel.ChannelHandlerContext;
  4. import io.netty.handler.codec.ByteToMessageDecoder;
  5.
  6. /**
  7.  * <pre>
  8.  * 自己定义的协议
  9.  *  数据包格式
  10.  * +——----——+——-----——+——----——+
  11.  * |协议开始标志|  长度             |   数据       |
  12.  * +——----——+——-----——+——----——+
  13.  * 1.协议开始标志head_data，为int类型的数据，16进制表示为0X76
  14.  * 2.传输数据的长度contentLength，int类型
  15.  * 3.要传输的数据,长度不应该超过2048，防止socket流的攻击
  16.  * </pre>
  17.  */
  18. public class SmartCarDecoder extends ByteToMessageDecoder {
  19.
  20.     /**
  21.      * <pre>
  22.      * 协议开始的标准head_data，int类型，占据4个字节.
  23.      * 表示数据的长度contentLength，int类型，占据4个字节.
  24.      * </pre>
  25.      */
  26.     public final int BASE_LENGTH = 4 + 4;
  27.
  28.     @Override
  29.     protected void decode(ChannelHandlerContext ctx, ByteBuf buffer,
  30.             List<Object> out) throws Exception {
  31.         // 可读长度必须大于基本长度
  32.         if (buffer.readableBytes() >= BASE_LENGTH) {
  33.             // 防止socket字节流攻击
  34.             // 防止，客户端传来的数据过大
  35.             // 因为，太大的数据，是不合理的
  36.             if (buffer.readableBytes() > 2048) {
  37.                 buffer.skipBytes(buffer.readableBytes());
  38.             }
  39.
  40.             // 记录包头开始的index
  41.             int beginReader;
  42.
  43.             while (true) {
  44.                 // 获取包头开始的index
  45.                 beginReader = buffer.readerIndex();
  46.                 // 标记包头开始的index
  47.                 buffer.markReaderIndex();
  48.                 // 读到了协议的开始标志，结束while循环
  49.                 if (buffer.readInt() == ConstantValue.HEAD_DATA) {
  50.                     break;
  51.                 }
  52.
  53.                 // 未读到包头，略过一个字节
  54.                 // 每次略过，一个字节，去读取，包头信息的开始标记
  55.                 buffer.resetReaderIndex();
  56.                 buffer.readByte();
  57.
  58.                 // 当略过，一个字节之后，
  59.                 // 数据包的长度，又变得不满足
  60.                 // 此时，应该结束。等待后面的数据到达
  61.                 if (buffer.readableBytes() < BASE_LENGTH) {
  62.                     return;
  63.                 }
  64.             }
  65.
  66.             // 消息的长度
  67.
  68.             int length = buffer.readInt();
  69.             // 判断请求数据包数据是否到齐
  70.             if (buffer.readableBytes() < length) {
  71.                 // 还原读指针
  72.                 buffer.readerIndex(beginReader);
  73.                 return;
  74.             }
  75.
  76.             // 读取data数据
  77.             byte[] data = new byte[length];
  78.             buffer.readBytes(data);
  79.
  80.             SmartCarProtocol protocol = new SmartCarProtocol(data.length, data);
  81.             out.add(protocol);
  82.         }
  83.     }
  84.
  85. }

      4.4  服务端加入协议的编/解码器



      4.5  客户端加入协议的编/解码器



5、服务端的实现



[java] view plain copy
  1. import io.netty.bootstrap.ServerBootstrap;
  2. import io.netty.channel.ChannelFuture;
  3. import io.netty.channel.ChannelInitializer;
  4. import io.netty.channel.ChannelOption;
  5. import io.netty.channel.EventLoopGroup;
  6. import io.netty.channel.nio.NioEventLoopGroup;
  7. import io.netty.channel.socket.SocketChannel;
  8. import io.netty.channel.socket.nio.NioServerSocketChannel;
  9. import io.netty.handler.logging.LogLevel;
  10. import io.netty.handler.logging.LoggingHandler;
  11.
  12. public class Server {
  13.
  14.     public Server() {
  15.     }
  16.
  17.     public void bind(int port) throws Exception {
  18.         // 配置NIO线程组
  19.         EventLoopGroup bossGroup = new NioEventLoopGroup();
  20.         EventLoopGroup workerGroup = new NioEventLoopGroup();
  21.         try {
  22.             // 服务器辅助启动类配置
  23.             ServerBootstrap b = new ServerBootstrap();
  24.             b.group(bossGroup, workerGroup)
  25.                     .channel(NioServerSocketChannel.class)
  26.                     .handler(new LoggingHandler(LogLevel.INFO))
  27.                     .childHandler(new ChildChannelHandler())//
  28.                     .option(ChannelOption.SO_BACKLOG, 1024) // 设置tcp缓冲区 // (5)
  29.                     .childOption(ChannelOption.SO_KEEPALIVE, true); // (6)
  30.             // 绑定端口 同步等待绑定成功
  31.             ChannelFuture f = b.bind(port).sync(); // (7)
  32.             // 等到服务端监听端口关闭
  33.             f.channel().closeFuture().sync();
  34.         } finally {
  35.             // 优雅释放线程资源
  36.             workerGroup.shutdownGracefully();
  37.             bossGroup.shutdownGracefully();
  38.         }
  39.     }
  40.
  41.     /**
  42.      * 网络事件处理器
  43.      */
  44.     private class ChildChannelHandler extends ChannelInitializer<SocketChannel> {
  45.         @Override
  46.         protected void initChannel(SocketChannel ch) throws Exception {
  47.             // 添加自定义协议的编解码工具
  48.             ch.pipeline().addLast(new SmartCarEncoder());
  49.             ch.pipeline().addLast(new SmartCarDecoder());
  50.             // 处理网络IO
  51.             ch.pipeline().addLast(new ServerHandler());
  52.         }
  53.     }
  54.
  55.     public static void main(String[] args) throws Exception {
  56.         new Server().bind(9999);
  57.     }
  58. }

6、服务端Handler的实现



[java] view plain copy
  1. import io.netty.channel.ChannelHandlerAdapter;
  2. import io.netty.channel.ChannelHandlerContext;
  3.
  4. public class ServerHandler extends ChannelHandlerAdapter {
  5.     // 用于获取客户端发送的信息
  6.     @Override
  7.     public void channelRead(ChannelHandlerContext ctx, Object msg)
  8.             throws Exception {
  9.         // 用于获取客户端发来的数据信息
  10.         SmartCarProtocol body = (SmartCarProtocol) msg;
  11.         System.out.println("Server接受的客户端的信息 :" + body.toString());
  12.
  13.         // 会写数据给客户端
  14.         String str = "Hi I am Server ...";
  15.         SmartCarProtocol response = new SmartCarProtocol(str.getBytes().length,
  16.                 str.getBytes());
  17.         // 当服务端完成写操作后，关闭与客户端的连接
  18.         ctx.writeAndFlush(response);
  19.         // .addListener(ChannelFutureListener.CLOSE);
  20.
  21.         // 当有写操作时，不需要手动释放msg的引用
  22.         // 当只有读操作时，才需要手动释放msg的引用
  23.     }
  24.
  25.     @Override
  26.     public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause)
  27.             throws Exception {
  28.         // cause.printStackTrace();
  29.         ctx.close();
  30.     }
  31. }

7、客户端的实现



[java] view plain copy
  1. import io.netty.bootstrap.Bootstrap;
  2. import io.netty.channel.ChannelFuture;
  3. import io.netty.channel.ChannelInitializer;
  4. import io.netty.channel.ChannelOption;
  5. import io.netty.channel.EventLoopGroup;
  6. import io.netty.channel.nio.NioEventLoopGroup;
  7. import io.netty.channel.socket.SocketChannel;
  8. import io.netty.channel.socket.nio.NioSocketChannel;
  9.
  10. public class Client {
  11.
  12.     /**
  13.      * 连接服务器
  14.      *
  15.      * @param port
  16.      * @param host
  17.      * @throws Exception
  18.      */
  19.     public void connect(int port, String host) throws Exception {
  20.         // 配置客户端NIO线程组
  21.         EventLoopGroup group = new NioEventLoopGroup();
  22.         try {
  23.             // 客户端辅助启动类 对客户端配置
  24.             Bootstrap b = new Bootstrap();
  25.             b.group(group)//
  26.                     .channel(NioSocketChannel.class)//
  27.                     .option(ChannelOption.TCP_NODELAY, true)//
  28.                     .handler(new MyChannelHandler());//
  29.             // 异步链接服务器 同步等待链接成功
  30.             ChannelFuture f = b.connect(host, port).sync();
  31.
  32.             // 等待链接关闭
  33.             f.channel().closeFuture().sync();
  34.
  35.         } finally {
  36.             group.shutdownGracefully();
  37.             System.out.println("客户端优雅的释放了线程资源...");
  38.         }
  39.
  40.     }
  41.
  42.     /**
  43.      * 网络事件处理器
  44.      */
  45.     private class MyChannelHandler extends ChannelInitializer<SocketChannel> {
  46.         @Override
  47.         protected void initChannel(SocketChannel ch) throws Exception {
  48.             // 添加自定义协议的编解码工具
  49.             ch.pipeline().addLast(new SmartCarEncoder());
  50.             ch.pipeline().addLast(new SmartCarDecoder());
  51.             // 处理网络IO
  52.             ch.pipeline().addLast(new ClientHandler());
  53.         }
  54.
  55.     }
  56.
  57.     public static void main(String[] args) throws Exception {
  58.         new Client().connect(9999, "127.0.0.1");
  59.
  60.     }
  61.
  62. }

8、客户端Handler的实现

[java] view plain copy
  1. import io.netty.channel.ChannelHandlerAdapter;
  2. import io.netty.channel.ChannelHandlerContext;
  3. import io.netty.util.ReferenceCountUtil;
  4.
  5. //用于读取客户端发来的信息
  6. public class ClientHandler extends ChannelHandlerAdapter {
  7.
  8.     // 客户端与服务端，连接成功的售后
  9.     @Override
  10.     public void channelActive(ChannelHandlerContext ctx) throws Exception {
  11.         // 发送SmartCar协议的消息
  12.         // 要发送的信息
  13.         String data = "I am client ...";
  14.         // 获得要发送信息的字节数组
  15.         byte[] content = data.getBytes();
  16.         // 要发送信息的长度
  17.         int contentLength = content.length;
  18.
  19.         SmartCarProtocol protocol = new SmartCarProtocol(contentLength, content);
  20.
  21.         ctx.writeAndFlush(protocol);
  22.     }
  23.
  24.     // 只是读数据，没有写数据的话
  25.     // 需要自己手动的释放的消息
  26.     @Override
  27.     public void channelRead(ChannelHandlerContext ctx, Object msg)
  28.             throws Exception {
  29.         try {
  30.             // 用于获取客户端发来的数据信息
  31.             SmartCarProtocol body = (SmartCarProtocol) msg;
  32.             System.out.println("Client接受的客户端的信息 :" + body.toString());
  33.
  34.         } finally {
  35.             ReferenceCountUtil.release(msg);
  36.         }
  37.     }
  38.
  39.     @Override
  40.     public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause)
  41.             throws Exception {
  42.         ctx.close();
  43.     }
  44.
  45. }

9、参考的博客地址

[java] view plain copy
  1. http://www.cnblogs.com/whthomas/p/netty-custom-protocol.html
  2. http://www.cnblogs.com/fanguangdexiaoyuer/p/6131042.html
posted on 2018-03-01 22:41  武胜-阿伟  阅读(2673)  评论(0)  编辑  收藏  举报

Powered by: 博客园 Copyright © 2024 武胜-阿伟
Powered by .NET 9.0 on Kubernetes
