第三章:交换技术及应用

port-vlan技术

VLAN

虚拟局域网,在一个已建好的物理网络上划分出来的逻辑网络

作用

隔离广播域,同一个VLAN主机可以通信而不同VLAN不能通信

Port-vlan

  • 基于端口的划分
  • image.png
  • 工作原理:

划分VLAN后,A与B不可通信(VLAN ID不同)

  • port-VLAN的配置


port-VLAN仿真实现

实验步骤


实验过程

  • 通常不同的VLAN处于不同的网段
  • ICP数据包是往返过程
  • 交换机的VLAN配置:
    • 创建VLAN并命名
    • 将端口划分到相应的VLAN
  • 验证:特权模式show vlan
  • 测试:
    • 主机配置
    • 同一VLAN主机能相互通信,不同的不能通信


Tag-vlan技术

问题分析

相同VLAN在两个交换机的情况下不可通信

  • 未说明时端口默认为VLAN 1


Tag-vlan定义

实现跨交换机相同VLAN的通信

Tag-vlan封装协议

IEE802.1Q数据帧

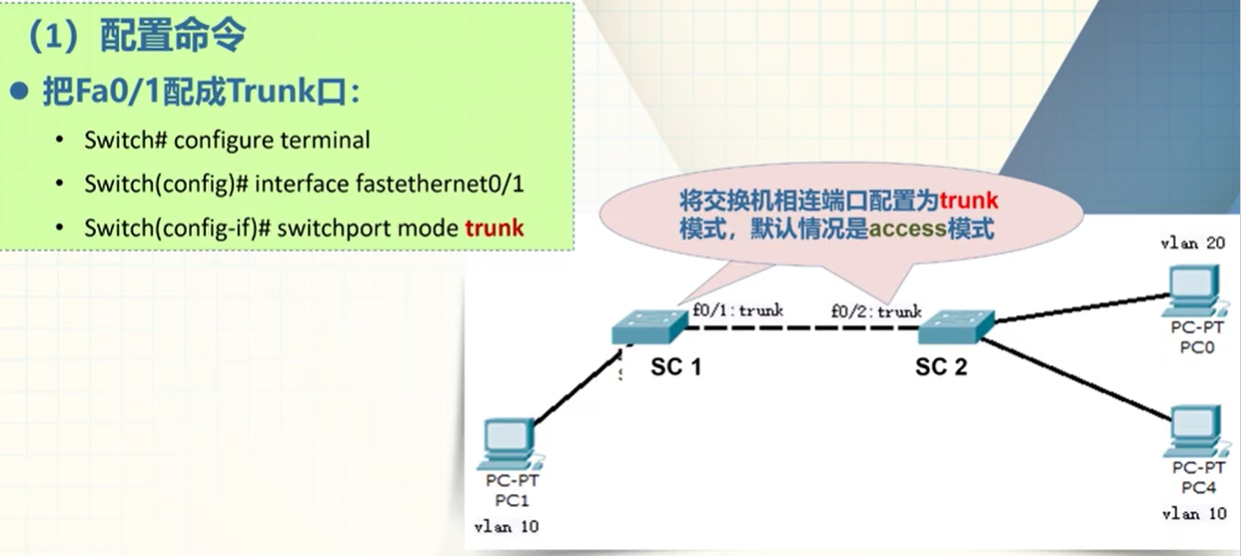

Tag-vlan-Trunk配置

  • 配置命令


Tag-vlan的仿真实现

实验步骤


实验过程

  • SC1、SC2上的VLAN配置
    • 创建VLAN10、VLAN20并命名
    • 划分端口的VLAN
    • 将交换机相连端口设置为trunk,SC1和SC2相连端口都需要设置
  • 验证:特权模式show vlan
  • 测试
    • 主机配置
    • 跨交换机实现相同VLAN相互通信


VLAN间路由技术

问题引入

  • 二层交换机只能实现相同主机通信,无法实现不同VLAN通信
  • 不同VLAN通信只能通过网络层(三层设备实现:路由器/三层交换机)


三层交换机

一次路由,多次转发

  • 与路由器的区别

网段和VLAN的区别?

  • 交换机

局域网内部不同网段、不同VLAN的通信
当第一个数据包来到三层交换机时,与路由器相同功能:查表转发
剩余数据包因为源地址与目的地址相同(由硬件直接转发)

  • 路由器

广域网的连接依然需要路由器
连接内网、外网、广域网上的数据转发
1000次的查表转发

实现VLAN的路由原理

当主机需要与另一个网络进行通信的时候就需要网关,所以同VLAN下的主机网关都是一样的
默认网关需要和IP地址同一个网段

  • 路由表的生成?

直连路由、静态、动态

  • 数据先到三层交换机的链路层再到网络层进行查表转发


VLAN的路由配置

如果设备不是默认开启,则需要我们输入以下命令开启

VLAN路由不同实现的对比

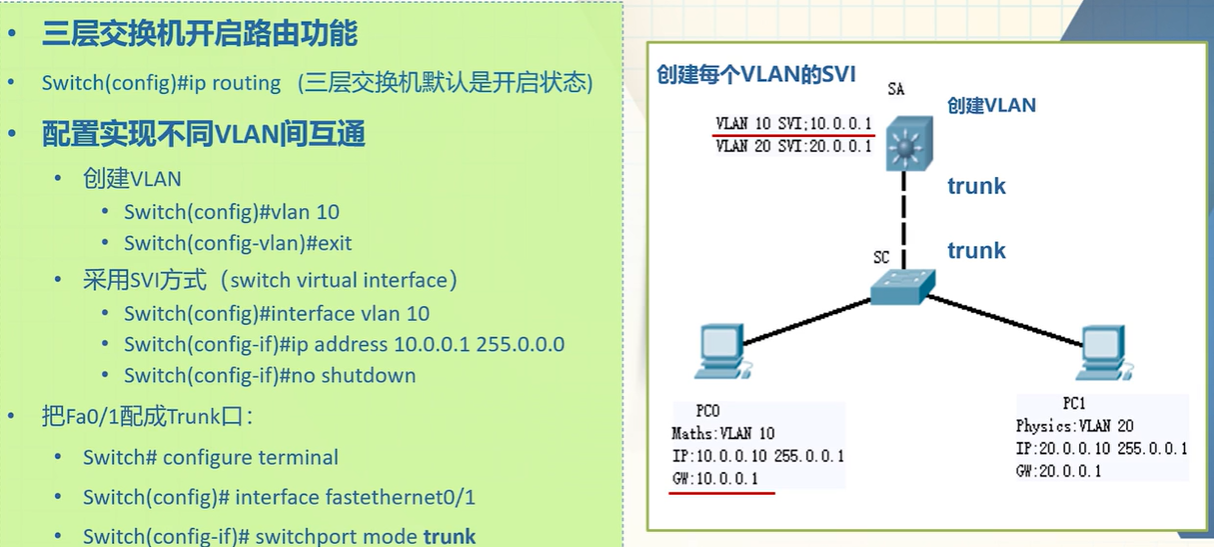

基于SVI的VLAN路由仿真

实现不同VLAN主机的通信

核心命令


步骤

  • 拓扑图搭建

主机默认网关的配置

  • 三层交换机上的VLAN配置
    • 创建VLAN

config
vlan 10
exit

  • 端口划分到相应VLAN

vlan 10
interface f0/1
switchport access vlan 10
exit

  • 创建每个VLAN的SVI

interface vlan 10
ip add 192.168.1.1 255.255.255.0
no shutdown //打开端口

  • 验证

show ip route

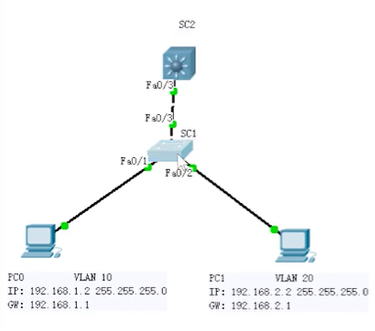

跨交换机VLAN路由仿真

实验流程


三层交换机配置


实验步骤

  • 拓扑搭建


  • 二层交换机配置
    • 创建VLAN

vlan 10
exit

  • 端口划分到相应VLAN

int f0/1
switch access vlan 10
int f0/2
switch access vlan 20
exit

  • 与三层相连端口设为trunk

int f0/3
switch mode trunk

  • 三层交换机配置
    • 创建VLAN

vlan 10
exit

  • 创建对应VLAN的SVI

int vlan 10
ip add 192.168.1.1 255.255.255.0
no shut

  • 与二层交换相连端口设为trunk(思科只要一端设置,默认另外一端已设置)

int f0/1
switch mode trunk

  • 验证:show ip route
  • 测试

单臂路由仿真


  • 路由配置

no

  • 创建进入路由子接口

config
interface f0/0
no shutdown
interface f0/0.1

  • 对子接口进行描述

description vlan10

  • 对子接口封装802.1a协议,并定义VID

encapsulation dot1q 10
ip add 192.168.10.1 255.255.255.0
no shutdown
如果有其他子接口,同理即可

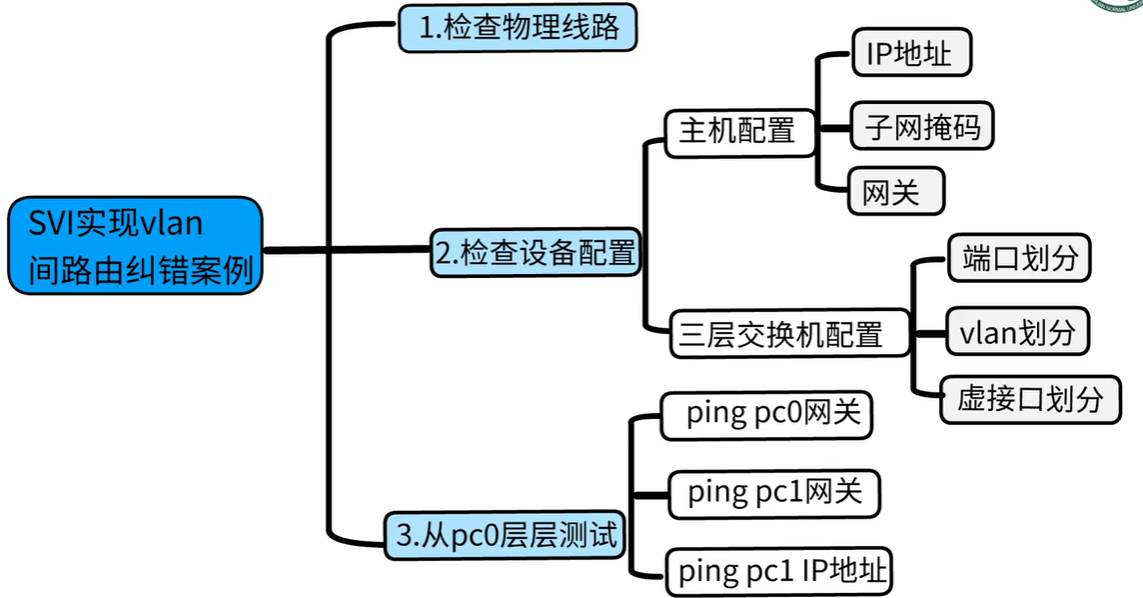

实验纠错


生成树技术

  • 冗余链路的解决:生成树
  • 冗余技术:单点故障需要用到冗余设备形成环路造成广播风暴

概述


工作过程

选择根交换机

所有交换价中桥ID(MAC+优先级)最小的交换机作为根交换机

  • 通常情况下所有交换机默认优先级一样,因此一般MAC最小的为根交换机
选择根端口

对每个非根交换机选择一个根端口,距离根交换机最近的端口,允许转发

  • 根路径成本最低:网络链路带宽
  • 直连交换机的BID最小:桥ID最小(若连接同一个交换机则桥ID一样)
  • 直连交换机的端口ID最小
选择指派端口

每一条链路选择一个指派端口,一个链路连接不同交换机的两个端口,其中距离根交换机最近的端口作为指派端口,允许转发

  • 根交换机上的所有端口都是指派端口
  • 非根交换机上的指派端口:
    • 根路径成本最低
    • 端口所在的交换机的BID值较小
    • 直连交换机的桥ID值较小
例子

2号端口虽然现在处于阻塞,但是一直是监听状态,可随时由备份转为开启状态(在此基础上生成新的生成树)

RSTP

通常会将生成树模式设置为快速生成树模式

生成树STP配置

构成环路的交换机上都需要设置生成树协议
mstp:多生成树协议
补充配置:

生成树仿真实验

实验内容


生成树STP配置

思科操作:
enable
config
host 设备名
spanning-tree mode rapid-pvst //开启生成树
SC2的特权模式下
show spanning-tree active //查看生成树协议
断掉交换机的一条线,主机间依然可以ping通
ping -t //一直ping

端口聚合

对比

采用生成树技术,另外一条链路(两条)就闲置了产生了资源的浪费
端口聚合:即可实现冗余不会产生环路又可以增加链路带宽

定义

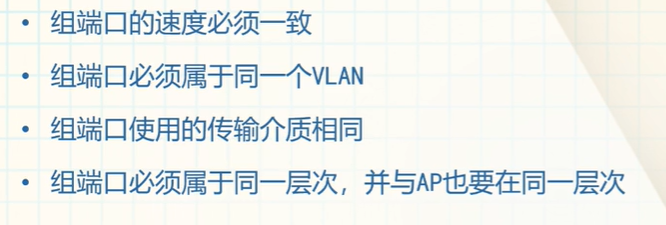

注意:

配置


仿真实验

实验步骤


端口聚合配置

交换机一般先连一根线进行配置
两个交换机的端口都属于同一个聚合组AP
