18@高可用keepalived

1|0keepalived 高可用

1|1一、什么是高可用

      高可用keepalived一般是指两台机器启动，有着完全相同的业务系统，当期中有一台机器down机了，另外一台机器（服务器）就能够快速的接管，维持正常状态进行，对于正在访问的用户是无感知的。

1|2二、高可用keepalived（可以用什么）

1、硬件通常使用  **F5**
2、软件通常使用  **keepalived**

1|3三、keepalived是怎么实现高可用的

   keepalived软件是基于VRRP协议来实现的，VRRP是虚拟路由冗余协议，主要用于解决单点故障问题


#VRRP是如何诞生的，原理又是什么
#举例说明

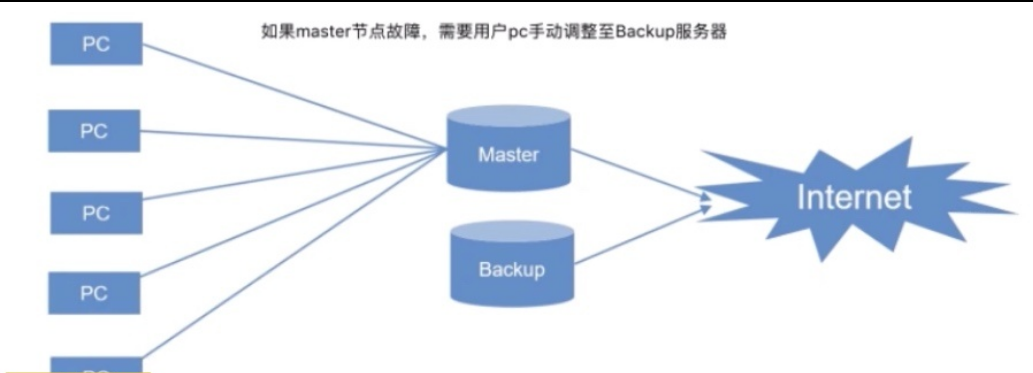

     比如公司的网络是通过网关进行上网的，那么如果该路由器故障了，网关无法转发报文了，此时所有人都无法上网了，怎么办？

通常做法是给路由器增加一台北街店，但是问题是，如果我们的主网关master故障了，用户是需要手动指向backup的，如果用户过多修改起来会非常麻烦。

 问题一：假设用户将指向都修改为backup路由器，那么master路由器修好了怎么办？
 问题二：假设Master网关故障，我们将backup网关配置为master网关的ip是否可以？

其实是不行的，因为PC第一次通过ARP广播寻找到Master网关的MAC地址与IP地址后，会将信息写到ARP的缓存表中，那么PC之后连接都是通过那个缓存表的信息去连接，然后进行数据包的转发，即使我们修改了IP但是Mac地址是唯一的，pc的数据包依然会发送给master。（除非是PC的ARP缓存表过期，再次发起ARP广播的时候才能获取新的backup对应的Mac地址与IP地址）

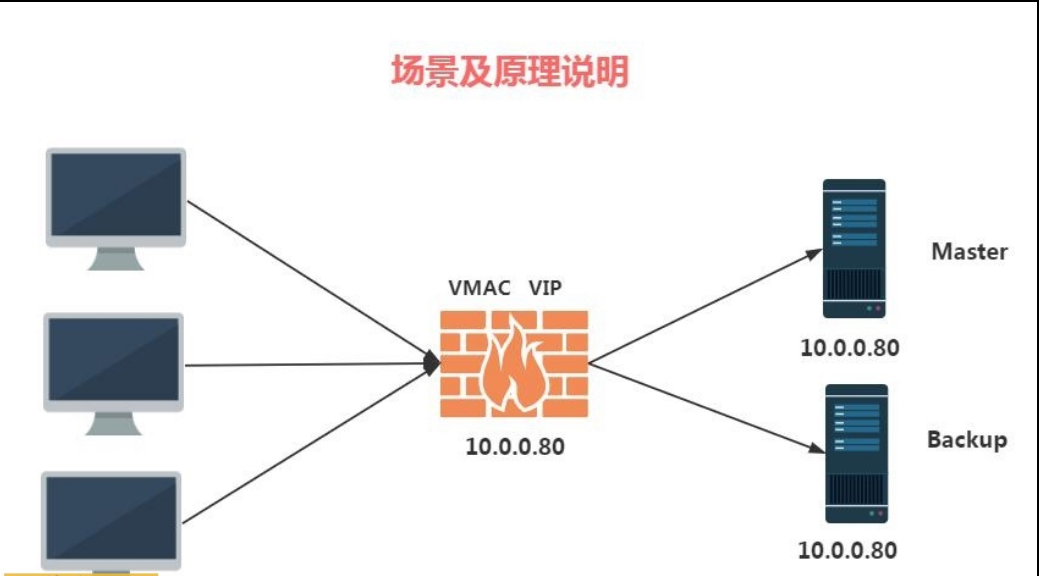

   如何才能做到出现故障自动转移，此时VRRP就出现了，我们的VRRP其实是通过软件或者硬件的形式在Master和Backup外面增加一个虚拟的MAC地址（VMAC）与虚拟IP地址（VIP），那么在这种情况下，PC请求VIP的时候，无论是Master处理还是Backup处理，PC仅会在ARP缓存表中记录VMAC与VIP的信息。

#高可用keepalived核心概念

1、如何确定谁是主节点谁是背节点（选举投票，优先级）
2、如果Master故障，Backup自动接管，那么Master回复后会夺权吗（抢占试、非抢占式）
3、如果两台服务器都认为自己是Master会出现什么问题（脑裂）

1|4四、keepalived 高可用环境配置

1|01.准备环境

主机	IP	身份
lb01	172.15.1.5	master
lb02	172.15.1.6	backup
keepaviled	192.168.15.4	VIP

1|02.配置nfs挂载点，nginx配置共享目录

#创建挂载点
[root@nfs ~]# vim /etc/exports
172.16.1.0/20(rw,sync,all_squash,anonuid=1000,anongid=1000) #配置文件位置

#挂载
[root@lb01 ~]# mount -t nfs 172.16.1.31:/nfs/keepalived /etc/nginx/conf.d/

# 重启nfs服务
[root@nfs nfs]# systemctl restart nfs-server rpcbind

1|03.安装高可用keepalived(lb01与lb02)

[root@lb01 ~]# yum install -y keepalived
[root@lb02 ~]# yum install -y keepalived

1|04.配置nginx配置文件

# 编写NGINX配置文件
[root@lb02 ~]# cat /etc/nginx/conf.d/hzl.conf
upstream http {
	server 172.16.1.7:8081;
	server 172.16.1.8:8082;
	server 172.16.1.9:8082;
}


server {
	listen 443 ssl;      #执行https进行访问
	server_name _;
	ssl_certificate /etc/nginx/cert/server.crt;                  #认证证书
	ssl_certificate_key /etc/nginx/cert/server.key;              #认证秘钥
	location / {
		proxy_pass http://hzl;                                   #代理链接池名称
	}
}

server {
	listen 80;
	server_name 192.168.15.5;
	rewrite (.*) https://$server_name$request_uri;     #匹配所有格式
}



#配置文件检查，重启nginx
[root@lb02 ~]#nginx -t
[root@lb02 ~]# systemctl restart nginx

1|05.配置keepalived节点

#查看配置keepalived文件
[root@lb01 ~]# rpm -qc keepalived
/etc/keepalived/keepalived.conf
/etc/sysconfig/keepalived



#配置主节点配置文件master
[root@lb01 ~]# vim /etc/keepalived/keepalived.conf
global_defs {             #全局配置
   router_id lb01         #身份验证
}

vrrp_instance VI_1 {
    state MASTER		        #状态，只有MASTER和BACKUP，MASTER是主，BACKUP是备
    interface eth0		        #网卡绑定，心跳检测
    virtual_router_id 51		#虚拟路由标识，组id，把master和backup判断为一组
    priority 100		        #优先级（真正判断是主是从的条件）（值越大优先级越高）
    advert_int 3                #检测状态间隔时间（单位是秒）
    # nopreempt		            #表示非抢占式
    authentication {		    #认证
        auth_type PASS		    #认证方式
        auth_pass 1314	        #认证密码指定
    }
    virtual_ipaddress {
        192.168.15.4            #虚拟的VIP地址
    }
}



#配置从节点配置文件backup

[root@lb02 ~]# vim /etc/keepalived/keepalived.conf
global_defs {             #全局配置
   router_id lb02         #标识身份->名称
}
vrrp_instance VI_1 {
    state BACKUP		  #标识角色状态
    interface eth0		  #网卡绑定接口
    virtual_router_id 51  #虚拟路由id
    priority 50		      #优先级
    advert_int 3          #监测间隔时间
    # nopreempt
    authentication {      #认证
        auth_type PASS    #认证方式
        auth_pass 1314	  #认证密码
    }
    virtual_ipaddress {
        192.168.15.4       #虚拟的VIP地址
    }
}



#域名解析（测试访问）
192.168.15.4 www.linux.lb.com

1|06.配置区别

KEEPALIVED配置区别	MASTER主节点	BACKUP从节点
router_id（路由唯一标识）	lb01	lb02
state（角色状态）	master	backup
priority（优先级设定）	100	50

1|07.启动keepalived

#启动时查看日志
[root@lb02 ~]# tail -f /var/log/messages
#先启动从
[root@lb02 ~]# systemctl start keepalived

#启动时查看日志
[root@lb01 ~]# tail -f /var/log/messages
#再启动主
[root@lb01 ~]# systemctl start keepalived

1|08.配置keepalived日志

一、修改 /etc/sysconfig/keepalived
把KEEPALIVED_OPTIONS="-D" 修改为KEEPALIVED_OPTIONS="-D -d -S 0"
#其中-S指定syslog的facility


二、重启keepalived服务
[root@lb01 ~]#service keepalived restart
[root@lb01 ~]#systemctl restart   keepalived



三、设置syslog，修改/etc/syslog.conf，添加内容如下
# keepalived -S 0
local0.*  /var/log/keepalived.log


注：local0是l是字符L的小写

1|5五、高可用keepalived （抢占式与非抢占式）

1|01、节点启动

#当两个节点都启动时
#由于节点的优先级高于节点backup，所以VIP在节点master上面
[root@lb01 ~]# ip a | grep 192.168.15.4       #master接管（主节点）
    inet 192.168.15.4 scope global eth0



 #停止master主节点的keepalived
 [root@lb01 ~]# systemctl stop keepalived


#节点backup检测不到节点master的心跳，主动接管VIP
[root@lb02 ~]# ip a | grep 192.168.15.4       #backup接管（从节点）
    inet 192.168.15.4/24 scope global eth0


 #重新启动master主节点
 [root@lb01 ~]# systemctl start keepalived
[root@lb01 ~]# ip a | grep 192.168.15.4        #master接管，恢复之前状态
    inet 192.168.15.4/24 scope global eth0


1|02、配置非抢占式nopreempt

1.修改节点状态，两边状态都必须是**backup**
2.两个节点都要加上 **nopreempt**
3.优先级仍保持不同


#注节点配置master
lobal_defs {
   router_id lb01
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 3
     ***nopreempt***
    authentication {
        auth_type PASS
        auth_pass 1314
    }
    virtual_ipaddress {
        192.168.15.4
    }
}


#从节点配置backup
lobal_defs {
   router_id lb02
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 50
    advert_int 3
  ***nopreempt***
    authentication {
        auth_type PASS
        auth_pass 1314
    }
    virtual_ipaddress {
        192.168.15.4
    }
}

1|03、通过windows验证mac地址切换

#查看VIP在节master上面
[root@lb01 ~]# ip a | grep 192.168.15.4
    inet 192.168.15.4/24 scope global eth0

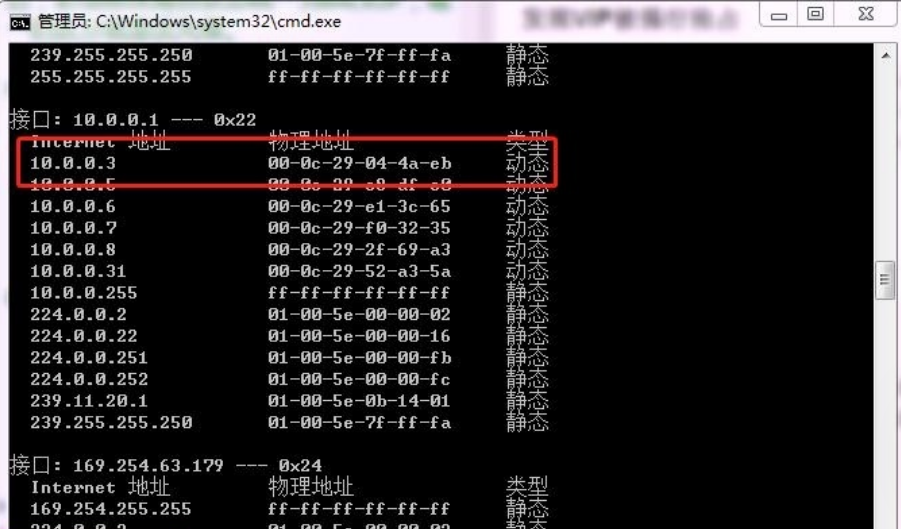

#windows查看mac地址
C:\Users\admin> arp -a



#将节点master的keepalived停止
[root@lb01 ~]# systemctl stop keepalived

#节点backup查看VIP
[root@lb02 ~]# ip a | grep 192.168.15.4
    inet 192.168.15.4/24 scope global eth0

#再次查看MAC地址
C:\Users\admin> arp -a

1|04、测试访问

#配置本地hosts
192.168.15.4 www.linux.lb.com

1|6六、高可用keepalived（脑裂）

由于某些原因，导致两台keepalived高可用服务器在指定时间内，无法检测到对方是否存活，各自去调用资源，分配工作，而此时两台服务器都还活着并且在工作。

1|01、脑裂的故障

1.服务器网线松动，网络故障
2.服务器硬件发生损坏，硬件故障
3.主备服务器之间开启了防火墙

1|02.开启防火墙（两台）

[root@lb01 ~]# systemctl start firewalld
[root@lb02 ~]# systemctl start firewalld

1|03、访问页面测试

#访问浏览器因为开启防火墙，所以访问不了站点，需要配置开启http服务
[root@lb02 ~]# firewall-cmd --add-service=http
[root@lb02 ~]# firewall-cmd --add-service=https

1|04、解决脑裂

#脑裂解决案列一：
#干掉一台服务
[root@lb02 ~]# systemctl stop keepalived

#检测（判断是否有脑裂现象）
#先做信任，免密登录
[root@lb01 ~]# ssh-keygen               #生成秘钥
[root@lb01 ~]# sh-copy-id 172.16.1.6
#编写脚本
[root@lb01 ~]# vim check_naolie.sh
#!/bin/sh
vip=192.168.15.4
lb02_ip=172.16.1.6
while true;do
    ssh $lb02_ip 'ip a | grep 192.168.15.4' &>/dev/null
    if [ $? -eq 0 -a `ip add|grep "$vip"|wc -l` -eq 1 ];then
        echo "ha is split brain.warning."
    else
        echo "ha is ok"
    fi
sleep 3
done

#脚本添加执行权限
[root@lb01 ~]# chmod +x check_naolie.sh





#脑裂解决案列二：
#开启防火墙
[root@lb01 ~]# systemctl start firewalld
[root@lb02 ~]# systemctl start firewalld

# 当主节点和从节点都提供服务的时候（脚本探测）
# 做免密
[root@lb01 ~]# ssh-keygen            #生成秘钥
[root@lb01 ~]# sh-copy-id 172.16.1.6
[root@lb02 ~]# sh-copy-id 172.16.1.5
#脚本编写
[root@lb02 ~]# vim check_naolie.sh
#!/bin/bash

VIP="192.168.15.4"
MASTERIP="172.16.1.6"
BACKUPIP="172.16.1.5"

while true; do       #循环脚本
    # 探测VIP
    PROBE='ip a | grep "${VIP}"'
    ssh ${MASTERIP}  "${PROBE}" > /dev/null
    MASTER_STATU=$?
    ssh ${BACKUPIP}  "${PROBE}" > /dev/null
    BACKUP_STATU=$?
    if [[ $MASTER_STATU -eq 0 && $BACKUP_STATU -eq 0 ]];then
        ssh ${BACKUPIP}  "systemctl stop keepalived.service"
    fi
    sleep 3
done


#脚本添加执行权限
[root@lb01 ~]# chmod +x check_naolie.sh




#引用补充：
-eq		等于
-ne		不等于
-ge		大于等于
-gt		大于
-le		小于等于
-lt		小于

1|7七、高可用keepalived和nginx

1|01.域名解析到VIP

1.nginx默认监听所有IP

1|02.nginx故障切换脚本

#如果nginx宕机，用户请求页面会失败，但是keepalive没有关闭，VIP仍然在nginx挂掉了的机器上，导致影响业务；
#我们应该编写一个脚本，判断nginx状态，如果nginx挂掉，先尝试重启nginx，如果启动不了则关掉keepalived


# nginx检测脚本一
[root@lb01 ~]# vim /etc/keepalived/check_web.sh
#!/bin/bash
ps -ef | grep [n]ginx &>/dev/null

if [ $? -eq 1 ];then
    systemctl start nginx &>/dev/null
    sleep 3
    ps -ef | grep [n]ginx &>/dev/null
    if [ $? -eq 1 ];then
        systemctl stop keepalived
    fi
fi


#脚本优化：
[root@lb01 ~]# vim /etc/keepalived/check_web.sh


#!/bin/sh
nginxpid=$(ps -C nginx --no-header|wc -l)

1#判断Nginx是否存活,如果不存活则尝试启动Nginx
if [ $nginxpid -eq 0 ];then
    systemctl start nginx
    sleep 3
  2#等待3秒后再次获取一次Nginx状态
    nginxpid=$(ps -C nginx --no-header|wc -l)
 3#再次进行判断, 如Nginx还不存活则停止Keepalived,让地址进行漂移,并退出脚本
    if [ $nginxpid -eq 0 ];then
        systemctl stop keepalived
   fi
fi


[root@lb01 keepalived]# chmod +x check_web.sh






# nginx检测脚本二
[root@lb01 ~]# vim   /etc/keepalived/check_web.sh
#!/bin/bash

nginxnum=`ps -ef | grep [n]ginx | wc -l`

if [ $nginxnum -eq 0 ];then
  systemctl start nginx
  sleep 3
  nginxnum=`ps -ef | grep [n]ginx | wc -l`

  if [ $nginxnum -eq 0 ];then
    systemctl stop keepalived.service
  fi
fi



#脚本添加权限
[root@lb01 keepalived]# chmod +x check_web.sh

1|03.调用脚本

[root@lb01 ~]# vim /etc/keepalived/keepalived.conf
global_defs {
   router_id lb01
}

#每5秒执行一次脚本，脚本执行完成时间不能超过5秒，否则会重新执行脚本，死循环
vrrp_script check_web {
    script "/etc/keepalived/check_web.sh"
    interval 5
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1314
    }
    virtual_ipaddress {
        192.168.15.4
    }

    #调用计划脚本
	track_script {
    	check_web
	}
}



#给脚本添加权限
[root@lb01 keepalived]# chmod +x check_web.sh

#使用测试访问
192.168.15.4 www.linux.lb.com
