TTL、RS232、RS485的区别

TTL、RS232、RS485的区别

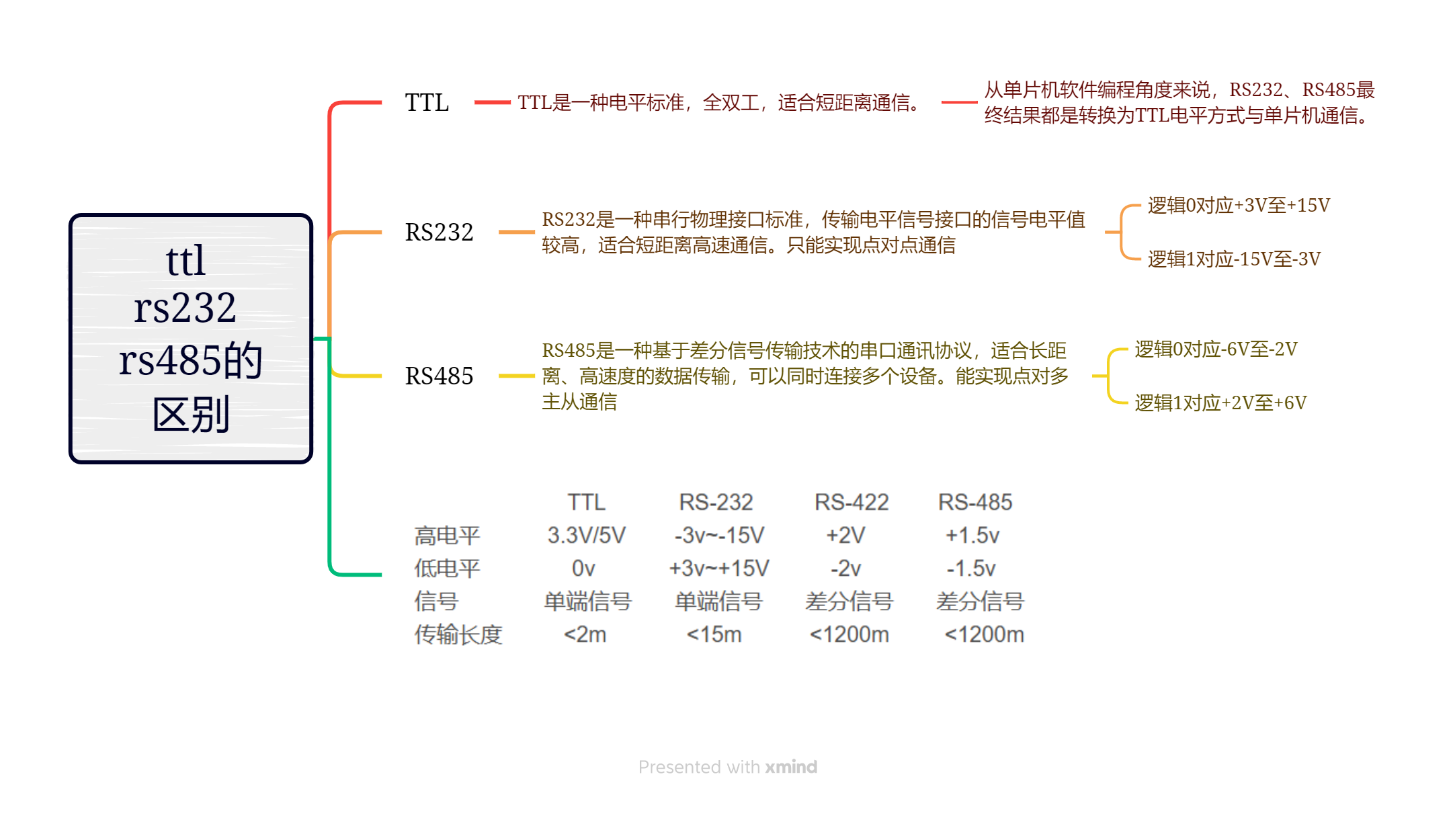

一、****工作原理与电平标准：

TTL：TTL电平信号由TTL器件产生，用于计算机处理器控制的设备内部的数据传输。TTL电平信号具有电压范围小、抗干扰能力较弱的特点。在数字电路中，TTL电平信号规定输出高电平大于2.4V，输出低电平小于0.4V。在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

RS-232：RS-232是一种串行通信接口标准，由美国电子工业协会（EIA）制定。其逻辑0对应+3V至+15V，逻辑1对应-15V至-3V。TTL电平信号经过电平转换芯片后可以输出RS-232电平信号。RS-232接口在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-485：RS-485是隶属于OSI模型物理层的电气特性规定，为2线、半双工、平衡传输线多点通信的标准。其逻辑0对应-6V至-2V，逻辑1对应+2V至+6V，这里的电平指AB两线间的电压差，即差分方式传输。这种差分传输方式使得RS-485可以在有电子噪声的环境下进行长距离有效率的通信。

二、****通信方式：

TTL：TTL接口属于并行方式传输数据的接口，采用这种接口时，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是由驱动板主控芯片输出的TTL数据信号经电缆线直接传送到液晶面板的输入接口。

RS-232：RS-232支持全双工通信，通常使用接收线、发送线和信号线三条信号线就能实现简单的全双工通信过程。

RS-485：RS-485为半双工通信方式，实现此标准的数字通信网可以在一个网络上有多个接收器，因此适用在工业环境中。

（全双工：允许数据在两个方向上同时传输。这意味着在A向B发送数据的同时，B也可以向A发送数据，实现了真正的双向、同时通信。

半双工：允许数据在两个方向上传输，但同一时间数据只能在一个方向上传输。这实际上是一种切换的单工通信，即某一时刻只能有一个方向的通信发生。

）

三、****传输距离：

TTL：由于电压范围小，所以抗干扰能力较弱，传输距离不远。在9600波特率下，传输距离为2米，一般不超过15米。降低波特率可以传输得更远，但这与电磁环境有关。

RS-232：传输距离相对TTL较远，但具体的传输距离取决于多种因素，如波特率、电缆质量等。

RS-485：由于采用差分传输方式，RS-485可以在有电子噪声的环境下进行长距离有效率的通信，适合在工业环境中使用。

四、****应用场景：

TTL：TTL接口电路多用来驱动小尺寸（15英寸以下）或低分辨率的液晶面板。在笔记本电脑中也常使用TTL接口形式。

RS-232：RS-232接口广泛应用于各种需要串行通信的设备和系统中，如计算机、调制解调器、打印机等。

RS-485：RS-485接口因其长距离通信能力和多点通信能力，广泛应用于工业环境中，如工业自动化、智能楼宇等。
