泰山派学习12--GPIO_LED字符设备驱动

一、GPIO寄存器

1、对GPIO进行控制有以下步骤

①：是能GPIO的时钟（默认开启，不用配置）；

②: 设置引脚复用为GPIO（复位默认配置GPIO，不用配置）；

③：设置引脚属性（上下拉、速率、驱动能力，默认不用配置）；

④：控制GPIO引脚为输出，并且输出高低电平。

2、GPIO功能引脚及寄存器

rk3566 有5个gpio控制器官方称为bank 每个控制器下控制32个引脚 32个引脚被分为4组（A B C D）

A 　　　B 　　　C 　　　　 D

0-7 　　8-15 　　16-23 　　24-31

基地址 PMU_GRF 0xFDC20000 SYS_GRF 0xFDC60000

偏移地址 PMU_GRF_GPIO3B_IOMUX_H 0x004C

复用功能寄存器：基地址 + 偏移地址 = 0xFDC60000 + 0x004C = 0xFDC6004C

0xFDC6004C 0- 2位写0（gpio功能） 16-18 写1（写使能）对寄存器进行操作时一定要先将值读出来将此值或上我们要写得值对gpio3_b4引脚初始化复用功能位gpio 0x00004440 | 0x70000

读四个字节的数据 root@linaro-alip:/# io -r -4 0xFDC6004C fdc6004c: 00004440

写四个字节的数据 root@linaro-alip:/# io -w -4 0xFDC6004C 0x00074440

gpio控制器基地址 GPIO3 0xFE760000 方向寄存器偏移地址

GPIO_SWPORT_DDR_L 0x0008

GPIO_SWPORT_DDR_H 0x000C

A B C D 0-7 8-15 16-23 24-31

b0 b1 b2 b3 b4 b5 b6 b7

8 /9 /10 /11/12 /13 /14 /15

0xFE760000 + 0x0008 = 0xFE760008 12位写1（设置为输出） 28位写1（写使能） 0x00000000 |= 0x10001000

读四个字节的数据 root@linaro-alip:/# io -r -4 0xFE760008 fe760008: 00000000

写四个字节的数据 root@linaro-alip:/# io -w -4 0xFE760008 0x10001000

数据寄存器 GPIO_SWPORT_DR_L 0x0000 0xFE760000 + 0x0000 = 0xFE760000 12位写1（设置输出高电平） 28位写1（写使能） 0x00000000 |= 0x10001000

读四个字节的数据 root@linaro-alip:/# io -r -4 0xFE760000 fe760000: 00000000

写四个字节的数据 root@linaro-alip:/# io -w -4 0xFE760000 0x10001000

寄存器地址都是物理地址驱动在内核层运行在3-4g的虚拟内存中是不可以直接操作物理地址的我们要将物理地址映射到虚拟内存中才可以进行操作
void * ioremap(unsigned long offset, unsigned long size)

功能：将物理内存映射到虚拟内存中

参数： offset 偏移地址 size 大小字节

返回值：成返回虚拟地址失败返回NULL

void iounmap(void __iomem *addr);

功能：注销映射

参数：虚拟地址

返回值：无　　

void writel(unsigned u32 data, unsigned short addr)

功能：往内存映射的IO空间上写入32位数据，（writeb-->8位， writew-->16位，writel-->32位）

参数：数据、虚拟地址

返回值：无

unsigned u32 readl(unsigned short addr)

功能：读取内存映射的IO空间32位数据

参数：虚拟地址

返回值：数据

int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name)

功能：内核自动分配设备号

参数：设备号、从设备起始（一般0起始），设备个数，设备名称

返回值：

void unregister_chrdev_region(dev_t from, unsigned count)

功能：内核自动释放设备号

参数：设备号，设备个数

返回值：无

①、字符设备结构体

　　struct cdev {

　　　　struct kobject kobj;

　　　　struct module *owner;

　　　　const struct file_opreations *ops; //字符设备文件操作结构体

　　　　struct list_head list;

　　　　dev_t dev; //设备号

　　　　unsigned int count;

　　　}__randomize_layout;

　②、对cdev进行初始化函数cdev_init

　　　　void cdev_init(struct cdev *cdev, const struct file_operations *fops)

　　　　功能：初始化cdev 绑定 ops结构体

　　　　参数：字符设备结构体、字符设备文件操作结构体

　　　　返回值：无

　　③、向linux系统添加字符设备

　　　　int cdev_add(struct cdev *p, dev_t dev, unsigned count)

　　　　功能：把字符设备添加到linux系统内核中

　　　　参数：字符设备指针，设备号，设备数

　　　　返回值：

　　④、从linux系统删除对应字符设备

　　　　void cdev_del(struct cdev *p)

　　　　功能：删除字符设备

　　　　参数：字符设备指针

　　　　返回值：无

　　⑤、创建设备节点

　　　　struct device*device_create(struct class *class, struct device *parent, dev_t devt, void *drvdata, const char *fmt, ...)

　　　　功能：

　　　　参数：字符设备类，父设备，字符设备，字符设备名称、字符设备个数

　　⑥、删除设备节点

　　　　void device_destroy(struct class *cls, dev_t devt)

　　　　功能：

　　　　参数：字符设备类，字符设备

　　⑦、类创建

　　　　 struct class class_create( owner, char *name)

　　　　参数：THIS_MODULE，类名称

　　⑧、类删除

　　　　class_destroy(struct class *class)

　　　　参数：类结构体

3、led设备驱动模块(ledchardev.c)

/*
** 复用型引脚分为5组(GPIO0~4)，每组里面都有32个复用型引脚，而且又分为4个小组(A、B、C、D)，每个小组8个引脚(0~7)
** GPIO3_4B
** 在GPIO3大组，第二的B小组，第4个引脚,
*/

#include <linux/module.h>
#include <linux/init.h>
#include <linux/kernel.h>
#include <linux/slab.h>
#include <linux/vmalloc.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/uaccess.h>
#include <linux/types.h>
#include <linux/moduleparam.h>
#include <linux/device.h>
#include <linux/io.h>

//设备名称
#define DEV_NAME "ledchardev"
#define DEV_CNT 1
//复用功能寄存器
#define PMU_GRF_GPIO3B_IOMUX_H 0xFDC6004C
//GPIO方向控制寄存器
#define GPIO_SWPORT_DDR_L 0xFE760008
//GPIO数据寄存器
#define GPIO_SWPORT_DR_L 0xFE760000

#define LED_ON 1
#define LED_OFF 0

char kbuf[128] = {0};

//定义字符设备的设备编号
static dev_t dev_id;

//定义一个设备类
struct class *led_chrdev_class;

//定义新的一个结构体 struct chr_dev
struct led_chrdev{
struct cdev dev; //字符设备结构体，有ops 和 dev 两个结构体很重要
unsigned int __iomem *va_iomux; //物理地址映射虚拟内存地址
unsigned int __iomem *va_ddr;
unsigned int __iomem *va_dr;
unsigned int led_pin; // led 引脚 A-B为低，C-D为高，其中B、D需要加上8
};

static struct led_chrdev led_cdev[DEV_CNT] = {
　　{.led_pin = 12 }, //GPIO3_B4,就是8+4=12,对应DR_L, A和B属于低，C和D属于高。
};

void led_switch(unsigned char state)
{
　　unsigned int val;

　　if(state == LED_ON){
　　　　val = ioread32(led_cdev->va_dr);
　　　　val |= ((unsigned int)0x01 << (led_cdev->led_pin+16));
　　　　val |= ((unsigned int)0x01 << (led_cdev->led_pin)); //输出高电平
　　　　iowrite32(val, led_cdev->va_dr);
　　　　printk(KERN_ALERT "[ KERN_ALERT ] led turn on dr_val=%#lX.\n", *(led_cdev->va_dr));
　　}
　　else if(state == LED_OFF){
　　　　val = ioread32(led_cdev->va_dr);
　　　　val |= ((unsigned int)0x01 << (led_cdev->led_pin+16));
　　　　val &= ~((unsigned int)0x01 << (led_cdev->led_pin)); //输出低电平
　　　　iowrite32(val, led_cdev->va_dr);
　　　　printk(KERN_ALERT "[ KERN_ALERT ] led turn off dr_val=%#lX.\n", *(led_cdev->va_dr));
　　}
}

int led_open(struct inode *inode, struct file *file)
{
　　unsigned int val = 0;

　　//通过 led_chrdev 结构变量中 dev 成员的地址找到这个结构体变量的首地址
　　struct led_chrdev *led_cdev = (struct led_chrdev *)container_of(inode->i_cdev, struct led_chrdev, dev);
　　//把文件的私有数据 private_data 指向设备结构体 led_cdev
　　file->private_data = container_of(inode->i_cdev, struct led_chrdev, dev);

　　printk(KERN_ALERT "[ KERN_ALERT ] ledchardev open ...\n");

　　//设置IO复用（复位就默认设置GPIO复用功能，可以不配置iomux寄存器）
　　val = ioread32(led_cdev->va_iomux);
　　//val |= 0x70000;
　　val |= ((unsigned int)0x07 << (0+16));
　　val &= ~((unsigned int)0x01 << (0));
　　iowrite32(val, led_cdev->va_iomux); //与调用writel效果一样，都是调用__raw__writel,其中在端序检验中有区别，建议使用iowrite32.
　　printk(KERN_ALERT "[ KERN_ALERT ] va_iomux_val=%#lX.\n", *(led_cdev->va_iomux));

　　//设置输出模式
　　val = ioread32(led_cdev->va_ddr);
　　val = ((unsigned int)0x01 << (led_cdev->led_pin+16));
　　val |= ((unsigned int)0x01 << (led_cdev->led_pin));
　　iowrite32(val, led_cdev->va_ddr);
　　printk(KERN_ALERT "[ KERN_ALERT ] va_ddr_val=%#lX.\n", *(led_cdev->va_ddr));

　　//输出低电平
　　val = ioread32(led_cdev->va_dr);
　　val |= ((unsigned int)0x01 << (led_cdev->led_pin+16));
　　val &= ~((unsigned int)0x01 << (led_cdev->led_pin));
　　iowrite32(val, led_cdev->va_dr);
　　printk(KERN_ALERT "[ KERN_ALERT ] va_dr_val=%#lX.\n", *(led_cdev->va_dr));

　　return 0;
}

ssize_t led_read(struct file *file, char __user *ubuf, size_t size, loff_t *offset)
{
　　　printk(KERN_ALERT "[ KERN_ALERT ] ledchardev read!\n");
　　　return 0;
}

ssize_t led_write(struct file *file, const char __user *ubuf, size_t size, loff_t *offset)
{
　　unsigned char ret;
　　struct led_chrdev *led_cdev = (struct led_chrdev *)file->private_data;

　　if(size > sizeof(kbuf)){
　　　　size = sizeof(kbuf);

　　}
　　if(copy_from_user(kbuf, ubuf, size)){
　　　　printk(KERN_ALERT "[ KERN_ALERT ] copy data form user fail!\n");
　　　　return -EIO;
　　}

　　ret = kbuf[0];

　　if(ret == LED_ON){
　　　　led_switch(LED_ON);
　　}
　　else if(ret == LED_OFF){
　　　　led_switch(LED_OFF);
　　}

　　printk(KERN_ALERT "[ KERN_ALERT ] ledchardev write!\n");
　　return size;

　　}

int led_close(struct inode *inode, struct file *file)
{
　　printk(KERN_ALERT "[ KERN_ALERT ] ledchardev close!\n");
　　return 0;
}

struct file_operations led_chrdev_fops= {
　　.owner = THIS_MODULE,
　　.open = led_open,
　　.read = led_read,
　　.write = led_write,
　　.release = led_close
};

static int __init ledcdev_init(void)
{
　　int i = 0;
　　dev_t cur_dev;
　　unsigned int val = 0;
　　int ret = 0;

　　//物理地址映射虚拟地址,32位==>A0~A7 B0~B7 C0~C7 D0~D7,其中A B对应低16位，C D对应高16位
　　led_cdev[0].va_iomux = ioremap(PMU_GRF_GPIO3B_IOMUX_H, 4);
　　led_cdev[0].va_ddr = ioremap(GPIO_SWPORT_DDR_L, 4);
　　led_cdev[0].va_dr = ioremap(GPIO_SWPORT_DR_L, 4);

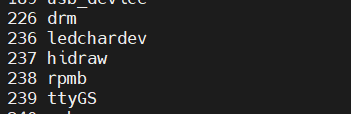

　　//动态分配主设备号,从设备号为0,可通过cat /proc/devices查看分配my_chrdev的主设备号
　　ret = alloc_chrdev_region(&dev_id, 0, DEV_CNT, DEV_NAME);
　　if(ret < 0){
　　　　printk(KERN_ALERT "[ KERN_ALERT ] fail to alloc dev major.\n");
　　　　return ret;
　　}

　　//创建一个设备类
　　led_chrdev_class = class_create(THIS_MODULE, "ledchardev");

　　//关联结构体
　　for(i=0; i<DEV_CNT; i++){
　　　　cdev_init(&led_cdev[i].dev, &led_chrdev_fops);
　　　　led_cdev[i].dev.owner = THIS_MODULE;
　　　　cur_dev = MKDEV(MAJOR(dev_id), MINOR(dev_id)+i);
　　　　cdev_add(&led_cdev[i].dev, cur_dev, 1);
　　　　device_create(led_chrdev_class, NULL, cur_dev, NULL, DEV_NAME "%d", i);
　　}

　　printk(KERN_ALERT "[ KERN_ALERT ] ledchardev init ...\n");
　　return 0;
}

static void __exit ledcdev_exit(void)
{
　　int i = 0;
　　dev_t cur_dev;

　　printk(KERN_ALERT "[ KERN_ALERT ] ledchardev exit ...\n");

　　for(i=0; i<DEV_CNT; i++){
　　　　iounmap(led_cdev[i].va_dr);
　　　　iounmap(led_cdev[i].va_ddr);
　　　　iounmap(led_cdev[i].va_iomux);
　　}

　　for(i=0; i<DEV_CNT; i++){
　　　　cur_dev = MKDEV(MAJOR(dev_id), MINOR(dev_id)+i);
　　　　device_destroy(led_chrdev_class, cur_dev); //删除设备类
　　　　cdev_del(&led_cdev[i].dev);
　　}

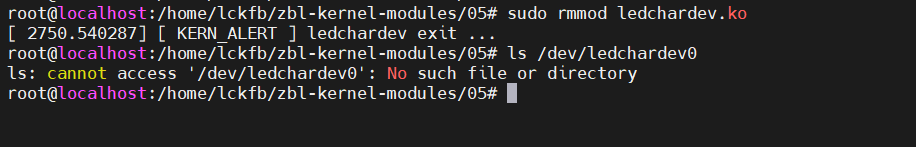

　　unregister_chrdev_region(dev_id, DEV_CNT); //注销设备
　　class_destroy(led_chrdev_class); //删除类

}

module_init(ledcdev_init);

module_exit(ledcdev_exit);

MODULE_LICENSE("GPL");

MODULE_AUTHOR("zbl");

4、应用程序（ledchardevapp.c）

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <string.h>
#include <stdlib.h>

#define LED_ON 1
#define LED_OFF 0

int main(int argc, char *argv[])
{

　　int fd;
　　int ret;
　　unsigned char databuf[1] = {0};

　　if(argc != 2){
　　　　printf("Error Usage!\n");
　　　　return -1;
　　}

　　fd = open("/dev/ledchardev0", O_RDWR);
　　if(fd == -1)
　　{
　　　　printf("open %s failed.\n", "/dev/ledchardev0");
　　　　return -1;
　　}

　　databuf[0] = atoi(argv[1]);
　　ret = write(fd, databuf, sizeof(databuf));
　　if(ret < 0){
　　　　printf("LED control failed.\n");
　　　　close(fd);
　　　　return -1;
　　}

　　ret = close(fd);
　　if(ret < 0){
　　　　printf("close %s failed.\n", "/dev/ledchardev0");
　　　　return -1;
　　}

　　return 0;
}

5、交叉编译makefile

PWD ?= $(shell pwd)

KERNELDIR := /home/zbl/tspi-rk3566/sdk/linux/kernel
CROSS_COMPILE ?= /home/zbl/tspi-rk3566/sdk/linux/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-
CC := $(CROSS_COMPILE)gcc

obj-m += ledchardev.o

module:
make -C $(KERNELDIR) M=$(PWD) ARCH=arm64 modules
@# -C 表示从当前目录切换到内核源码目录下，借助内核源码makefile进行make编译
@# M=$(PWD) 表示只编译当前目录下的驱动
@# ARCH=arm64 指定编译架构

$(CC) ledchardevapp.c -o app
@# 交叉编译应用程序

.PHONE:clean

clean:
make -C $(KERNELDIR) M=$(PWD) ARCH=arm64 clean
rm app

6、整体执行流程

1、编写内核驱动ledchardev.c

2、编写应用程序ledchardevapp.c

3、编写makefile,添加交叉编译工具及编译应用执行文件

4、.ko及app应用执行文件导入开发板

5、修改执行权限 chmod 777 app ledchardev.ko

6、加载内核启动 sudo insmod ledchardev.ko

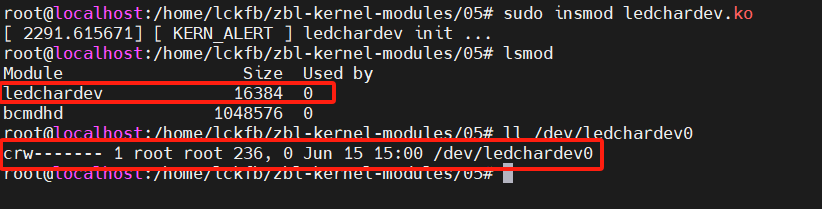

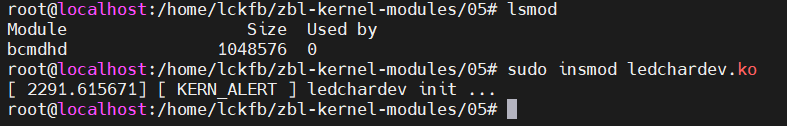

root@localhost:/home/lckfb/zbl-kernel-modules/05# sudo insmod ledchardev.ko

[ 4294.260486] ledchardev reg successed.

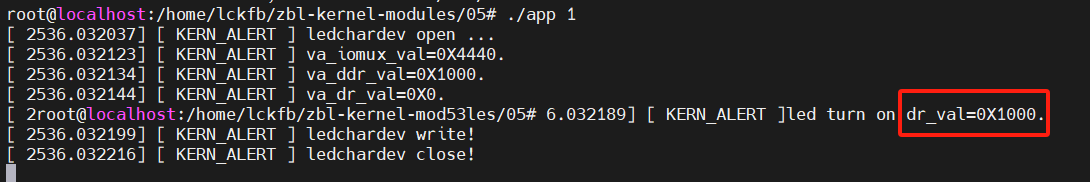

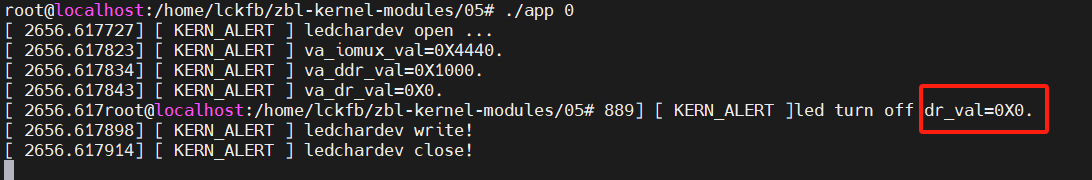

[ 4294.263374] led reg init ok.
