Web cad（私有云CAD SDK）中实现插入图块的方法

前言

CAD制图的过程中会有很多重复的图元需要绘制，为了节约绘制时间，我们会把部分图元保存成图块，下次就可以快速和多次的插入到相应的图纸位置中，提高绘图效率。

网页版CAD页面中要实现插入图块功能，首先需要将这个图块dwg文件转换成mxweb文件，我们需要下载MxDraw云图开发包,根据入门文档的操作, 实现dwg文件到mxweb文件的转换, 让它支持在页面中显示。

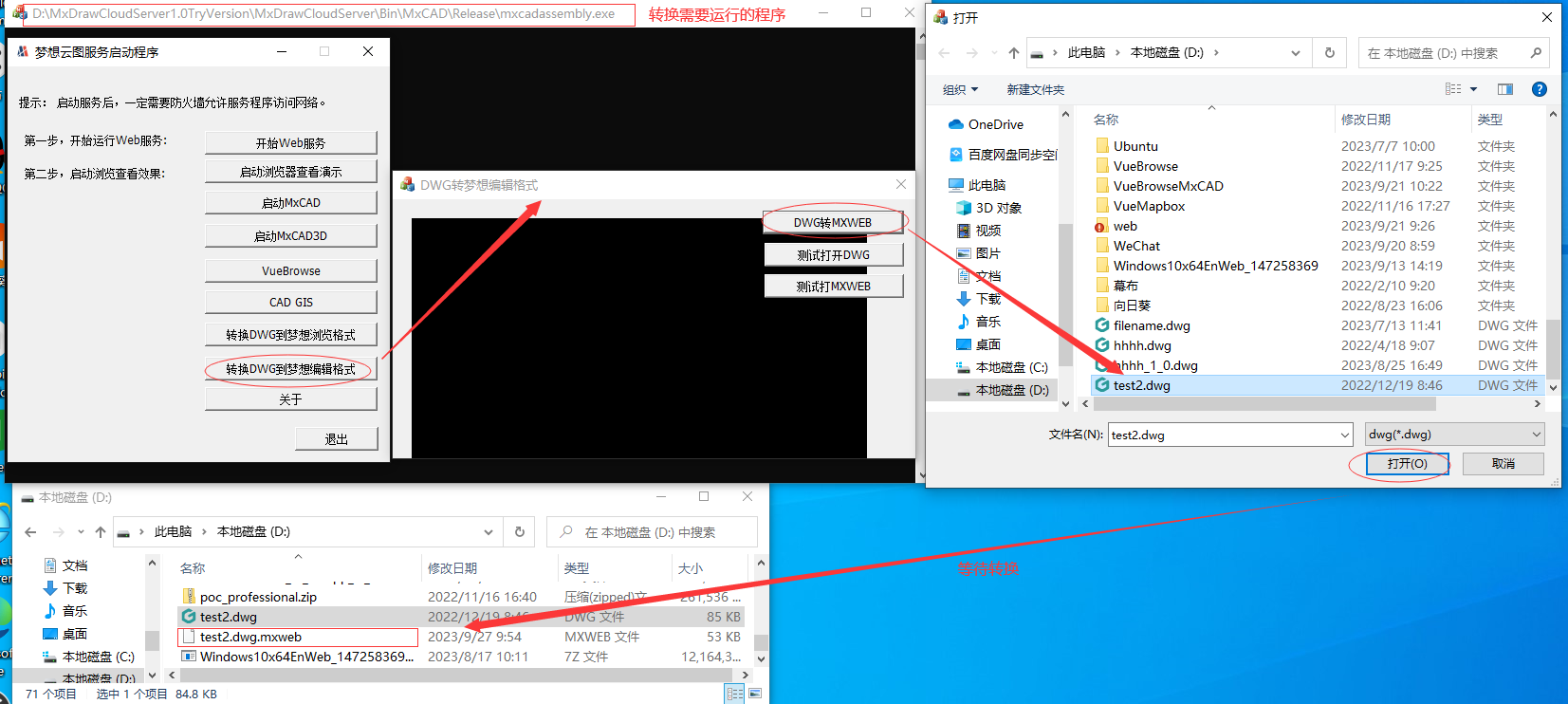

下载试用包之后，我们按下图所示将dwg文件转成mxweb文件:

更多关于图纸转换程序的使用说明可以参考入门文档或者mxcad文档-图纸转换

有了mxweb文件,就可以通过mxcad npm包实现插入图块功能。

注意：无论是图纸还是图块最终转换后都是mxweb文件。

注意：在线CAD功能测试：https://demo.mxdraw3d.com:3000/mxcad/

在阅读了mxcad文档-快速入门后, 你可以自己按照步骤去实现页面加载mxweb文件显示图纸，也可以直接下载或者参考我们提供的示例源码

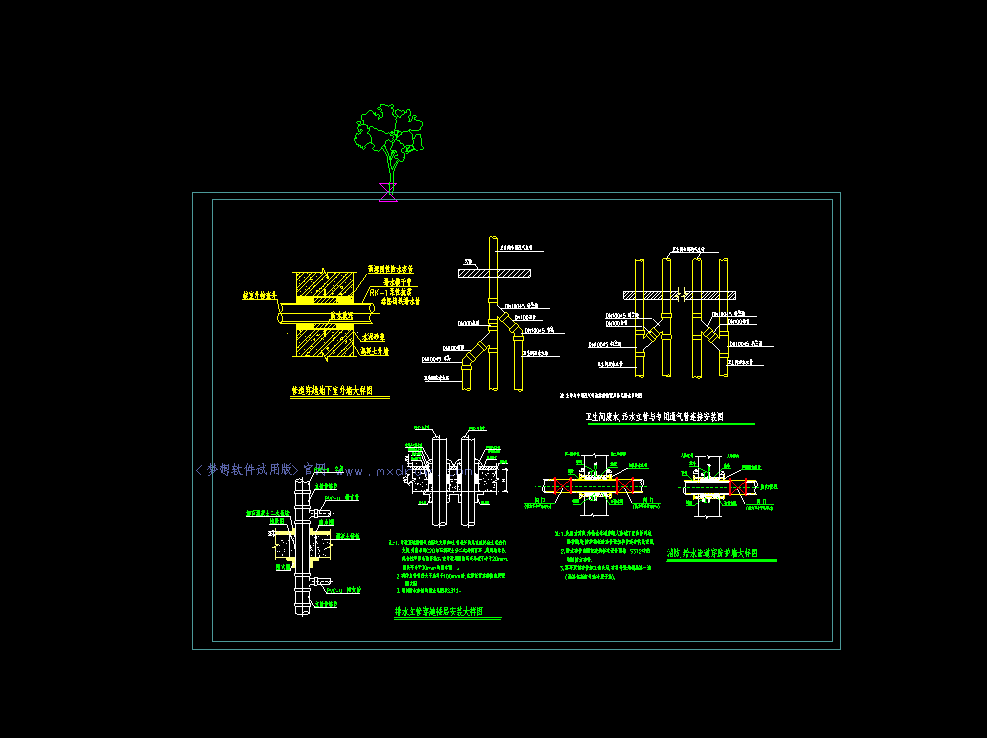

实现插入图块功能

我们就基于示例源码中vite目录这个由vite打包工具使用mxcad的初始化示例项目为例来开始实现一个插入图纸的功能，代码如下:

import { createMxCad } from "mxcad"

(async ()=> {

    const mxcad = await createMxCad({

        canvas: "#myCanvas",

        locateFile: (fileName) => {

            return new URL(`/node_modules/mxcad/dist/wasm/${mode}/${fileName}`, import.meta.url).href

        },

        fileUrl: new URL("../public/test2.mxweb", import.meta.url).href,

        fontspath: new URL("../node_modules/mxcad/dist/fonts", import.meta.url).href,

    })



    // 这里用定时器是保证稳定的测试, 正常来说是在需要的时候调用就好

    setTimeout(async () => {

        // 加载图块转换的mxweb文件

        let blkrecId = await mxcad.insertBlock(new URL("../public/tree.mxweb", import.meta.url).href, "tree");



        // id是否有效

        if (!blkrecId.isValid()) {

            return;

        }

        // 实例化一个块

        let blkRef = new McDbBlockReference();

        // 将加载的图块ID赋值给它

        blkRef.blockTableRecordId = blkrecId;

        // 然后计算一下这个块的包围盒

        let box = blkRef.getBoundingBox();

        if (box.ret) {

            let dLen = box.maxPt.distanceTo(box.minPt);

            // 如果图块包围盒特别小

            if (dLen > 0.00001) {

                // 则需要放大

                blkRef.setScale(mxcad.getMxDrawObject().screenCoordLong2Doc(100) / dLen);

            }

        }



        // 这里开始做用户交互

        let getPoint = new MxCADUiPrPoint();

        getPoint.setMessage("\指定插入基点");



        // 动态绘制这个图块

        getPoint.setUserDraw((v, worldDraw) => {

            blkRef.position = v;

            worldDraw.drawMcDbEntity(blkRef);

        });



        // 用户鼠标点击时得到位置

        let pt = await getPoint.go();

        if (!pt) return;

        blkRef.position = pt;

        // 绘制这个图块

        mxcad.drawEntity(blkRef);

    }, 1000)

})()
