LINUX-chart图表简单操作

添加模块

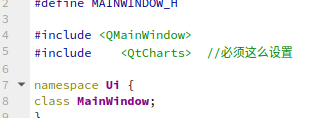

 添加头文件





需要在窗体上放置 QChartView控件，工具箱没找到，需要在别的项目复制过来一个这个控件。

代码

MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);

   // QChartView *chartView=new QChartView(this); //创建 ChartView

    QChart *chart = new QChart(); //创建 Chart
    chart->setTitle("温湿度数据曲线");

  // chartView->setChart(chart); //Chart添加到ChartView
   // this->setCentralWidget(chartView);
    ui->chartViewBar->setChart(chart);

//创建曲线序列
    QLineSeries *series0 = new QLineSeries();
    QLineSeries *series1 = new QLineSeries();
    series0->setName("温度曲线");
    series1->setName("湿度曲线");
    chart->addSeries(series0); //序列添加到图表
    chart->addSeries(series1);

//    QPen    pen;
//    pen.setStyle(Qt::DotLine);//Qt::SolidLine, Qt::DashLine, Qt::DotLine, Qt::DashDotLine
//    pen.setWidth(2);
//    pen.setColor(Qt::red);
//    series0->setPen(pen);

//    pen.setStyle(Qt::SolidLine);//Qt::SolidLine, Qt::DashLine, Qt::DotLine, Qt::DashDotLine
//    pen.setColor(Qt::blue);
//    series1->setPen(pen);

//序列添加数值
//    qreal   t=0,y1,y2,intv=0.1;
//    int cnt=100;
//    for(int i=0;i<cnt;i++)
//    {
//        y1=qSin(t);//+qrand();
//        series0->append(t,y1);

//        y2=qSin(t+20);
//        series1->append(t,y2);

//        t+=intv;
//    }

       series0->append(2.5,1);
       series0->append(5,1.3);

       series1->append(2,1.2);
       series1->append(5,1.5);


//    chart->createDefaultAxes();
//    chart->axisX()->setTitleText("time(secs)");
//    chart->axisY()->setTitleText("value");

//创建坐标轴
    QValueAxis *axisX = new QValueAxis; //X 轴
    axisX->setRange(0, 24); //设置坐标轴范围
//    axisX->setLabelFormat("%.1f"); //标签格式
//    axisX->setTickCount(11); //主分隔个数
//    axisX->setMinorTickCount(4);
    axisX->setTitleText("time(secs)"); //标题
//    axisX->setGridLineVisible(false);

    QValueAxis *axisY = new QValueAxis; //Y 轴
    axisY->setRange(0, 60);
    axisY->setTitleText("value");
//    axisY->setTickCount(5);
//    axisY->setMinorTickCount(4);
//    axisY->setLabelFormat("%.2f"); //标签格式
//    axisY->setGridLineVisible(false);

    chart->setAxisX(axisX, series0); //为序列设置坐标轴
    chart->setAxisY(axisY, series0); //

    chart->setAxisX(axisX, series1); //为序列设置坐标轴
    chart->setAxisY(axisY, series1); //
}
