LaTex 利用 subfigure和minipage排版多个图片

LaTex 利用 subfigure和minipage排版多个图片

一，文档最上面导入包，命令如下：

\usepackage{subfigure}

注意加上此包，就不能再导入包subfig，两者不能同时存在

二，使用minipage:

1.
   \begin{figure*}[htbp]
2.
   \centering
3.

4.
   \subfigure[]{
5.
   \begin{minipage}[t]{0.33\linewidth}
6.
   \centering
7.
   \includegraphics[width=1.651in]{PR_Curve/FBMS_PR.eps}\\
8.
   \vspace{0.02cm}
9.
   \includegraphics[width=1.651in]{PR_Curve/DAVIS_PR.eps}\\
10.
    \vspace{0.02cm}
11.
    \includegraphics[width=1.651in]{PR_Curve/ViSal_PR.eps}\\
12.
    \vspace{0.02cm}
13.
    %\caption{fig1}
14.
    \end{minipage}%
15.
    }%
16.
    \subfigure[]{
17.
    \begin{minipage}[t]{0.33\linewidth}
18.
    \centering
19.
    \includegraphics[width=1.651in]{FMeasures/FBMS_Score.eps}\\
20.
    \vspace{0.02cm}
21.
    \includegraphics[width=1.651in]{FMeasures/DAVIS_Score.eps}\\
22.
    \vspace{0.02cm}
23.
    \includegraphics[width=1.651in]{FMeasures/ViSal_Score.eps}\\
24.
    \vspace{0.02cm}
25.
    %\caption{fig1}
26.
    \end{minipage}%
27.
    }%
28.

29.

30.
    \centering
31.
    \caption{描述。。。}
32.
    \vspace{-0.2cm}
33.
    \label{fig:compare_fig}
34.
    \end{figure*}

说明：一个subfigure对应图中的一列，如果一行放2个图，用0.5，如果3个图，用0.33

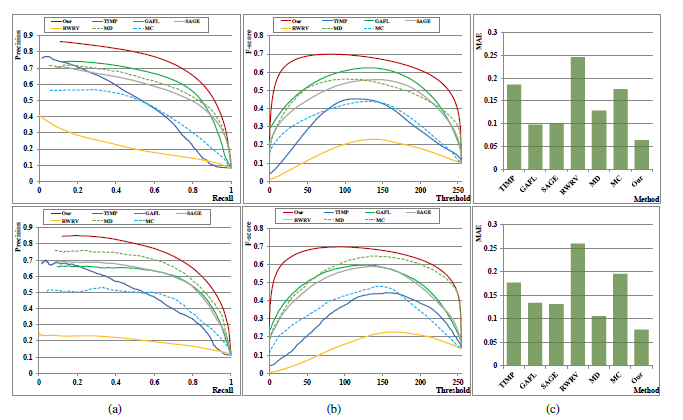

生成效果图：
