前言

上一篇写了[LaTeX] 字图片复杂排版的博客，刚刚找到了更好更简洁方便的方法！完全可以取而代之，因此在此记录之。

1 代码

就是zhei么简单，代码如下：

\documentclass{article}
\usepackage{subfig,graphicx}
\begin{document}

\begin{figure}
\begin{minipage}[b]{.5\linewidth}
    \centering
    \subfloat[][Genelec 8020 CPM]{\label{Genelecs:Genelec 8020 AP}\includegraphics[width=.69\linewidth]{example-image-b}}

    \subfloat[][Genelec 8030 BPM]{\label{Genelecs:Genelec 8030 AP}\includegraphics[width=5cm]{example-image-c}}
\end{minipage} %\par
\medskip
\begin{minipage}[b]{.5\linewidth}
    \centering
    \subfloat[][Genelec 8010 AP]{\label{Genelecs:Genelec 8010 AP}\includegraphics[height=8cm,width=1\linewidth]{example-image-a}}
\end{minipage}

\caption{my fig}
\label{fig:Genelecs}
\end{figure}

\end{document}



效果如下：

这么简洁的代码做出我想要的功能，看起来不得不说一句舒服。

2 小结

其实一开始根本没想到minipage这么强大，在整理上一篇博客的文献的时候，不小心看到了这个参考网页：

• How to put 3 figures in Latex with 2 figures side by side and 1 below these side by side images but in middle?

看到了其中一个方案是用minipage做的，我稍作修改，便实现了我想要的排版。nice。

3 补充：用subfigure而不是subfloat来排版代码型图片

经过漫长的研究，我发现，如果子图不是图片，而是代码（比如.list 格式的代码文件，需要\lstinputlisting才能导入）的时候，subfloat实在太拉了，尤其是那个子图片的子标题，都溢出文档了，完全无法自动换行，也无法居中。实在可惜。

这时候我看到这样的一句话：

I suggest you to use subfigure environment of the package subcaption .

参考：Latex subfloat the “subcaption” is one word in one line, how to make them together in only one line

眼眶差点湿润了，结合之前这么多次失败的经验和勉强成功的尝试，我终于找到了代码型图片如何排版的秘诀。

查了几十个文献，试了n多方案，这时候终于找到了不错的一个办法。实在是nice。

具体代码：

\begin{figure}
    \begin{minipage}{0.45\linewidth}
        \centering
        \begin{subfigure}{1\linewidth}
            \label{t-SNE-a}
            \lstinputlisting[language=diff,linewidth={1\linewidth},frame=tb,basicstyle=\footnotesize\ttfamily]{figs/patch1.list}
            \caption{First very very long caption!}
        \end{subfigure}
    \end{minipage} %\par
    \medskip
    \begin{minipage}{0.5\linewidth}
        \centering
        \begin{subfigure}{1\linewidth}
            \label{t-SNE-a}
            \lstinputlisting[language=diff,linewidth={1\linewidth},frame=tb,basicstyle=\footnotesize\ttfamily]{figs/patch2.list}
            \caption{First very very long caption!}
        \end{subfigure}

        \begin{subfigure}{1\linewidth}
            \label{t-SNE-a}
            \lstinputlisting[language=diff,linewidth={1\linewidth},frame=tb,basicstyle=\footnotesize\ttfamily]{figs/patch3.list}
            \caption{First very very long caption!}
        \end{subfigure}
    \end{minipage}

    \caption{my fig}
    \label{fig:Genelecs}
\end{figure}

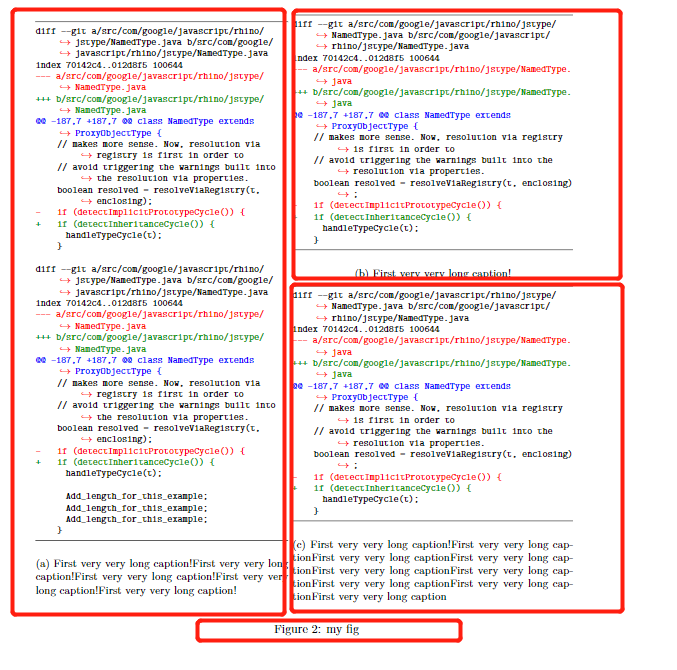

具体效果就不展示了，麻烦，还得打马赛克。
算了算了，还是展示一下：
