Android 官方架构示例android-architecture之todo-mvp深入解析
google在GitHub上开源了android-architecture项目，包含了MVP、MVVM等架构的示例项目，今天我们从todo‑mvp开始入手，研究里面代码的具体实现
项目地址
应用功能介绍
了解一个项目的主要功能最快的方法就是直接安装，然后运行，就可以知道主要有哪些页面，有哪些功能
todo示例项目是一个代办事项的简单App，有四个页面
- 待办列表页

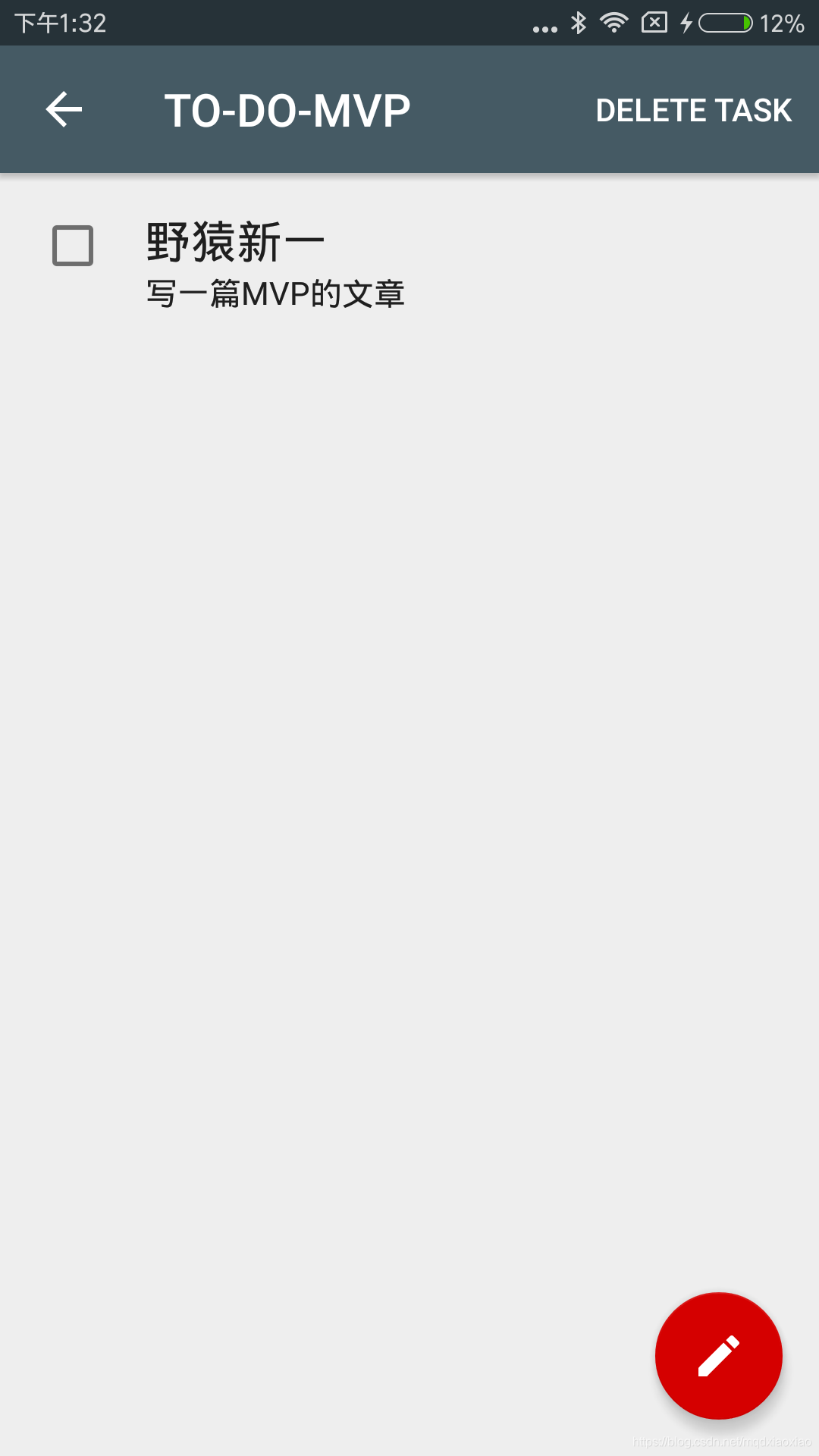

- 待办详情页
- 待办编辑页

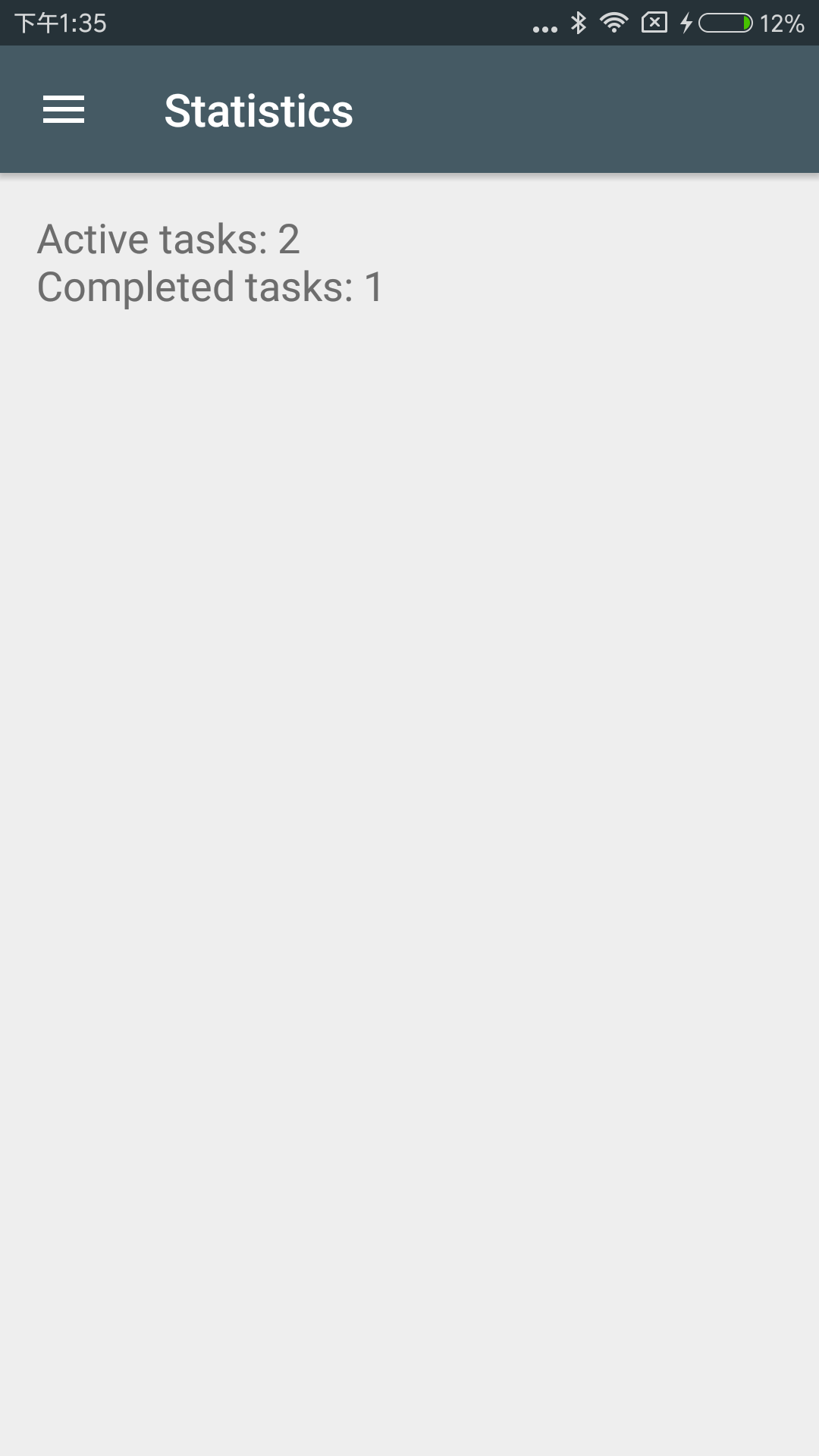

- 待办统计页

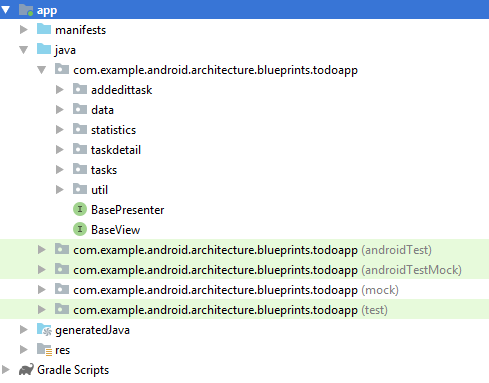

项目结构
我们主要研究MVP代码的实现，androidTest、androidTestMock、mock、test下是测试的代码，不在我们本次的讨论范围内，下次会另开一篇文章讨论。
项目分包主要以业务模块来划分
- tasks包：待办列表模块
- taskdetail包：待办详情模块
- addedittask包：新建/编辑待办模块
- statistics包：待办统计模块
- data包：跟MVP中V有关的模块
- util包：工具模块
- BaseView接口：MVP中V的基础接口
- BasePresenter包接口：MVP中P的基础接口
我们先看下BaseView的定义，每一个具体的业务模块的View都要实现该接口，通过setPresenter方法持有Presenter的对象引用，然后通过Presenter对象调用具体的业务逻辑
public interface BaseView<T> {
void setPresenter(T presenter);
}我们再看下BasePresenter的定义，每一个具体业务模块的Presenter都需要实现该接口，需实现start()方法做一些初始化的业务，而该方法一般是在Fragment的onResume中调用（单不是绝对的，视具体业务而定）
public interface BasePresenter {
void start();
}
MVP架构概览

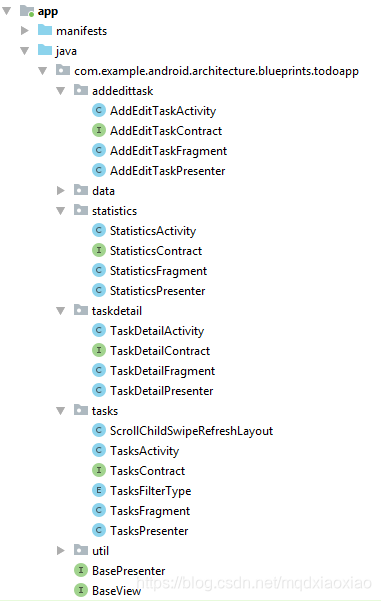

如下图所示，我们具体展开每一个业务模块，可以发现每个模块的设计都是一样的，主要有四个类型的类
- Contract：合同类，这是一个接口，里面又定义了两个子接口View和Presenter
- Activity：只是一个Fragment的容器，具体的View实现交个Fragment
- Fragment：实现Contract中定义的View接口，承担View的角色，负责页面的显示刷新交互，持有Presenter的引用，调用Presenter的相关业务实现
- Presenter：实现Contract中定义的Presenter接口，承担Presenter角色，负责具体的业务逻辑，在Presenter中会可能会调用Model对数据进行操作，然后通过持有的View对象的引用回调View，操作更新页面
V和P具体代码实现
由于每一个具体业务模块的实现代码都大同小异，我们选取待办编辑这一业务模块来看看具体的实现代码
待办列表模块的业务功能比较多，代码量也最多，为了快速入门，我们选择待办编辑代码量比较适中，也不会像待办统计也代码量太少。
待办编辑模块主要有两个功能，一个是新建待办然后编辑保存，一个是编辑已有的待办然后保存
待办编辑模块主要有如下四个类，我们按顺序讲解。
- AddEditTaskContract
- AddEditTaskActivity
- AddEditTaskFragment
- AddEditTaskPresenter
AddEditTaskContract
Contract定义了View和Presenter之间的一组协议
View继承BaseView，负责UI的操作更新
Presenter继承BasePresenter，负责具体的业务逻辑，有可能会调用Model的功能
public interface AddEditTaskContract {
interface View extends BaseView<Presenter> {
// 保存待办时如果是空任务的情况的显示提醒
void showEmptyTaskError();
// 保存成功后返回待办列表页面
void showTasksList();
// 设置待办标题
void setTitle(String title);
// 设置待办说明
void setDescription(String description);
// 当前View是否已销毁，一般在Presenter中更新UI前都要调用该方法判断
boolean isActive();
}
interface Presenter extends BasePresenter {
// 保存待办
void saveTask(String title, String description);
// 查询已有的待办事项，在初始进入的时候且是已有待办的情况下调用
void populateTask();
// 返回一个标志字段判断是否需要重新加载数据
boolean isDataMissing();
}
}AddEditTaskActivity
Activity的功能比较简单，主要是负责加载Fragment和创建Presenter对象
不承担View和Presenter的功能
public class AddEditTaskActivity extends AppCompatActivity {
public static final int REQUEST_ADD_TASK = 1;
public static final String SHOULD_LOAD_DATA_FROM_REPO_KEY = "SHOULD_LOAD_DATA_FROM_REPO_KEY";
private AddEditTaskPresenter mAddEditTaskPresenter;
private ActionBar mActionBar;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.addtask_act);
// 一些ToolBar初始化设置
Toolbar toolbar = findViewById(R.id.toolbar);
setSupportActionBar(toolbar);
mActionBar = getSupportActionBar();
mActionBar.setDisplayHomeAsUpEnabled(true);
mActionBar.setDisplayShowHomeEnabled(true);
// 如果是从待办列表页面点击某个具体待办跳转过来，会传过来待办的id
String taskId = getIntent().getStringExtra(AddEditTaskFragment.ARGUMENT_EDIT_TASK_ID);
// 设置标题，如果是新建待办显示“New TO-DO”，如果是编辑已有待办，显示“Edit TO-DO”
setToolbarTitle(taskId);
AddEditTaskFragment addEditTaskFragment = (AddEditTaskFragment) getSupportFragmentManager().findFragmentById(R.id.contentFrame);
if (addEditTaskFragment == null) {
addEditTaskFragment = AddEditTaskFragment.newInstance();
// 编辑已有任务需将待办id传递给Fragment
if (getIntent().hasExtra(AddEditTaskFragment.ARGUMENT_EDIT_TASK_ID)) {
Bundle bundle = new Bundle();
bundle.putString(AddEditTaskFragment.ARGUMENT_EDIT_TASK_ID, taskId);
addEditTaskFragment.setArguments(bundle);
}
// 将Fragment添加到Activity中
ActivityUtils.addFragmentToActivity(getSupportFragmentManager(), addEditTaskFragment, R.id.contentFrame);
}
boolean shouldLoadDataFromRepo = true;
// 防止设置更改（如横竖屏切换）情况下又重复请求一次数据
if (savedInstanceState != null) {
// Data might not have loaded when the config change happen, so we saved the state.
shouldLoadDataFromRepo = savedInstanceState.getBoolean(SHOULD_LOAD_DATA_FROM_REPO_KEY);
}
// 实例化Presenter，传入addEditTaskFragment持有View对象
mAddEditTaskPresenter = new AddEditTaskPresenter(
taskId,
Injection.provideTasksRepository(getApplicationContext()),
addEditTaskFragment,
shouldLoadDataFromRepo);
}
private void setToolbarTitle(@Nullable String taskId) {
if(taskId == null) {
mActionBar.setTitle(R.string.add_task);
} else {
mActionBar.setTitle(R.string.edit_task);
}
}
@Override
protected void onSaveInstanceState(Bundle outState) {
// Save the state so that next time we know if we need to refresh data.
outState.putBoolean(SHOULD_LOAD_DATA_FROM_REPO_KEY, mAddEditTaskPresenter.isDataMissing());
super.onSaveInstanceState(outState);
}
@Override
public boolean onSupportNavigateUp() {
onBackPressed();
return true;
}
@VisibleForTesting
public IdlingResource getCountingIdlingResource() {
return EspressoIdlingResource.getIdlingResource();
}
}
AddEditTaskFragment
AddEditTaskFragment功能很简单，就是编辑待办事项，可以是编辑新建的待办，也可以是编辑已有的待办，然后最后保存返回待办列表页面。
AddEditTaskFragment通过setPresenter持有AddEditTaskPresenter对象示例
在onResume的地方调用Presenter请求已有的任务（如果是已有任务的情况下）
在右下角完成按钮点击的时候调用Presenter的saveTask()方法保存任务
View的主要功能就是：
- 事件触发后调用Presenter处理具体的业务
- 实现Contract中定义的方法操作显示UI（等待Presenter业务处理完的回调）
public class AddEditTaskFragment extends Fragment implements AddEditTaskContract.View {
public static final String ARGUMENT_EDIT_TASK_ID = "EDIT_TASK_ID";
private AddEditTaskContract.Presenter mPresenter;
private TextView mTitle;
private TextView mDescription;
public static AddEditTaskFragment newInstance() {
return new AddEditTaskFragment();
}
public AddEditTaskFragment() {
// Required empty public constructor
}
@Override
public void onResume() {
super.onResume();
// Presenter.start的具体实现中，如果是已有的待办事项，会先查询
mPresenter.start();
}
// 设置Presenter，持有该对象的引用
@Override
public void setPresenter(@NonNull AddEditTaskContract.Presenter presenter) {
mPresenter = checkNotNull(presenter);
}
@Override
public void onActivityCreated(Bundle savedInstanceState) {
super.onActivityCreated(savedInstanceState);
// 右下角的完成编辑保存按钮
FloatingActionButton fab = getActivity().findViewById(R.id.fab_edit_task_done);
fab.setImageResource(R.drawable.ic_done);
fab.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
// 调用Presenter实现具体保存业务逻辑
mPresenter.saveTask(mTitle.getText().toString(), mDescription.getText().toString());
}
});
}
@Nullable
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
View root = inflater.inflate(R.layout.addtask_frag, container, false);
mTitle = root.findViewById(R.id.add_task_title);
mDescription = root.findViewById(R.id.add_task_description);
setHasOptionsMenu(true);
return root;
}
// 保存待办时如果是空任务的情况的显示提醒
@Override
public void showEmptyTaskError() {
Snackbar.make(mTitle, getString(R.string.empty_task_message), Snackbar.LENGTH_LONG).show();
}
// 保存成功后返回待办列表页面
@Override
public void showTasksList() {
getActivity().setResult(Activity.RESULT_OK);
getActivity().finish();
}
// 设置待办标题
@Override
public void setTitle(String title) {
mTitle.setText(title);
}
// 设置待办说明
@Override
public void setDescription(String description) {
mDescription.setText(description);
}
// 当前View是否已销毁，一般在Presenter中更新UI前都要调用该方法判断
@Override
public boolean isActive() {
return isAdded();
}
}
AddEditTaskPresenter
AddEditTaskPresenter实现了AddEditTaskContract.Presenter中定义的接口
在View中触发事件，然后为了View跟Model层的解耦，甩锅给Presenter让Presenter调用Model执行一些增删改查等操作（本地数据库操作或者网络请求操作），最后再通过Presenter回调View层处理更新UI。整个过程View跟Model是解耦的。
所以Presenter就是View和Model之间的桥梁，是个跑腿的，举个栗子：
View说：喂，Presenter，去Model那边帮我买一瓶酱油回来
Presenter：屁颠屁颠的跑去Model那边买了瓶酱油，然后再跑回去拿给View
View：拿到酱油后炒了一盘炒饭发到朋友圈显示出来
/**
* Listens to user actions from the UI ({@link AddEditTaskFragment}), retrieves the data and updates
* the UI as required.
*/
public class AddEditTaskPresenter implements AddEditTaskContract.Presenter, TasksDataSource.GetTaskCallback {
@NonNull
private final TasksDataSource mTasksRepository;
@NonNull
private final AddEditTaskContract.View mAddTaskView;
@Nullable
private String mTaskId;
private boolean mIsDataMissing;
/**
* Creates a presenter for the add/edit view.
*
* @param taskId ID of the task to edit or null for a new task
* @param tasksRepository a repository of data for tasks
* @param addTaskView the add/edit view
* @param shouldLoadDataFromRepo whether data needs to be loaded or not (for config changes)
*/
public AddEditTaskPresenter(@Nullable String taskId, @NonNull TasksDataSource tasksRepository,
@NonNull AddEditTaskContract.View addTaskView, boolean shouldLoadDataFromRepo) {
mTaskId = taskId;
mTasksRepository = checkNotNull(tasksRepository);
mAddTaskView = checkNotNull(addTaskView);
mIsDataMissing = shouldLoadDataFromRepo;
mAddTaskView.setPresenter(this);
}
// 如果是已有的待办，查询该待办的信息
@Override
public void start() {
if (!isNewTask() && mIsDataMissing) {
populateTask();
}
}
// 完成编辑
@Override
public void saveTask(String title, String description) {
if (isNewTask()) {
createTask(title, description);
} else {
updateTask(title, description);
}
}
@Override
public void populateTask() {
if (isNewTask()) {
throw new RuntimeException("populateTask() was called but task is new.");
}
// 通过Repository数据仓库根据taskId查询该待办信息，然后在callback中回调UI显示待办信息
mTasksRepository.getTask(mTaskId, this);
}
@Override
public void onTaskLoaded(Task task) {
// 查询成功后回调UI显示，显示前先判断View是否已销毁
// The view may not be able to handle UI updates anymore
if (mAddTaskView.isActive()) {
mAddTaskView.setTitle(task.getTitle());
mAddTaskView.setDescription(task.getDescription());
}
mIsDataMissing = false;
}
@Override
public void onDataNotAvailable() {
// 查询失败后回调UI显示，显示前先判断View是否已销毁
// The view may not be able to handle UI updates anymore
if (mAddTaskView.isActive()) {
mAddTaskView.showEmptyTaskError();
}
}
@Override
public boolean isDataMissing() {
return mIsDataMissing;
}
// 判断是已有待办或者是新建待办
private boolean isNewTask() {
return mTaskId == null;
}
// 通过Model保存新创建的待办，然后返回待办列表页面
private void createTask(String title, String description) {
Task newTask = new Task(title, description);
if (newTask.isEmpty()) {
mAddTaskView.showEmptyTaskError();
} else {
mTasksRepository.saveTask(newTask);
mAddTaskView.showTasksList();
}
}
// 通过Model保存已有待办的更新，然后返回待办列表页面
private void updateTask(String title, String description) {
if (isNewTask()) {
throw new RuntimeException("updateTask() was called but task is new.");
}
mTasksRepository.saveTask(new Task(title, description, mTaskId));
mAddTaskView.showTasksList(); // After an edit, go back to the list.
}
}
Model设计

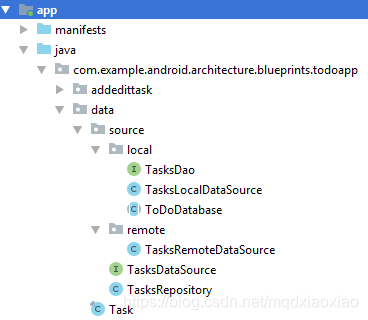

本示例中Mode层在data包下，又分为local和remote两个包。
local表示本地数据库数据
remote表示远程服务端数据，但是本示例并未真正实现服务端接口的请求，只是用一个LinkedHashMap增删改查待办任务，然后用Handler.postDelay来模拟异步请求
TaskDatasource定义了数据源的接口，包括获取所有待办事项、获取单个待办事项、创建待办事项、完成待办事项等
TaskLocalDataSource实现了TaskDatasource，实现了本地的数据操作
TaskRemoteDataSource实现了TaskDataSource，模拟了网络异步的数据操作
TaskRepository代表的就是View层，Presenter中持有的View对象就是TaskRepository，TaskRepository负责提供数据和对数据进行操作，然后把结果返回给Presenter，Presenter再回调View更新视图。
TaskRepository也实现了TaskDatasource接口，内部同时持有TaskLocalDataSource和TaskRemoteDataSource两种数据源，同时还有一个Map内存缓存，对待办数据进行增加、删除、修改等操作是会同时对内存缓存、TaskLocalDataSource、TaskRemoteDataSource三种数据源进行操作。
总结
盗用一张百科的图片，如有侵权请联系删除
- View和Model彻底解耦
- Presenter是View和Model之间的桥梁
一个完整流程包含以下四个步骤：
- View中事件触发
- Presenter调用Model请求处理数据
- Model处理完数据返回给Presenter
- Presenter回调View更新UI
