冲冲冲---OSI详解

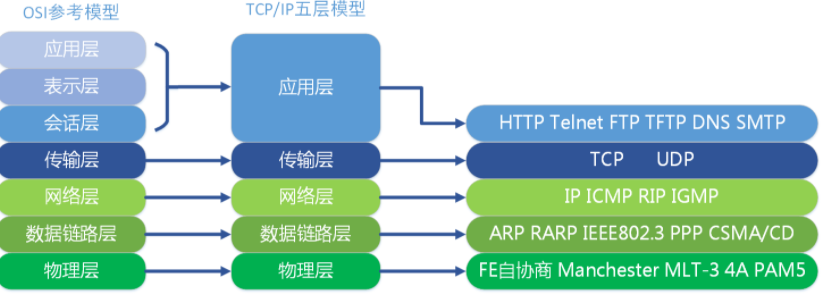

一、OSI七层参考模型：open system interconnect（开放式系统互联）

• 应用层：为应用软件提供接口，是应用程序访问网络服务的窗口（应用层协议）
• 表示层：负责数据的解码、编码、加密、解密、压缩、解压缩 （将编码转换为二进制）
• 会话层：负责建立、管理、终止表示层之间的会话连接，在系统之间协调通信过程，通信方式：单工、半双工、全双工
• 传输层：建立端到端的连接/ 区分不同流量，定义数据的传输方式（协议：TCP、UDP）
• 网络层：为设备提供三层地址（逻辑地址），进行路由选择，维护路由表（三层设备：路由器）
• 数据链路层：在不可靠的物理链路上提供可靠传输服务，把帧从一跳移动到另一跳（二层设备：交换机）
• 物理层：负责把逐个的比特从一跳移动到另一跳（一层设备：HUB集线器）

应用层协议：http(80)、telnet(23)、dns(53)、ftp(20/21)、smtp(25)、pop3(110)

　　HTTP  80：超文本传输协议，提供浏览网页服务

　　TFTP  69（UDP）：简单文件传输协议，提供简单的文件传输服务

　　FTP  20/21：文件传输协议，提供互联网文件资源共享服务

　　Telnet  23：远程登录协议，提供远程管理服务

　　SMTP  25：简单邮件传输协议，提供互联网电子邮件服务

　　POP3 110：邮局协议，提供互联网电子邮件服务

　　DNS  53：域名系统，将域名转化为IP地址（也可以将IP地址转换为相应的域名地址）

单工：单工数据传输只支持数据在一个方向上传输；在同一时间只有一方能接受或发送信息，不能实现双向通信，举例：电视，广播

半双工：半双工数据传输允许数据在两个方向上传输,但是,在某一时刻,只允许数据在一个方向上传输,它实际上是一种切换方向的单工通信；在同一时间只可以有一方接受或发送信息，可以实现双向通信。举例：对讲机

全双工：全双工数据通信允许数据同时在两个方向上传输。举例：电话通信。

三层设备：

　　路由器：1.广播、组播隔绝

　　　　　　2.寻址及转发，选择到达目的网络的最佳路径

　　　　　　3.流量管理

　　　　　　4.连接广域网（WAN）

二层设备：

　　交换机：1.每个端口是一个冲突域

　　　　　　2.整台交换机是一个广播域

　　CSMA/CD：载波侦听多路访问/冲突检测协议，早期主要是以太网络中数据传输方式，广泛应用于以太网中。（以太网是目前应用最普遍的局域网技术）

　　载波侦听（Carrier Sense），意思是网络上各个工作站在发送数据前，都要确认总线上有没有数据传输。若有数据传输（称总线为忙），则不发送数据；若无数据传输（称总线为空），立即发送准备好的数据。

　　多路访问（Multiple Access），意思是网络上所有工作站收发数据，共同使用同一条总线，且发送数据是广播式。

　　“冲突检测”是指发送结点在发出信息帧的同时，还必须监听媒体，判断是否发生冲突（同一时刻，有无其他结点也在发送信息帧）。

一层设备：

　　Hub集线器：1.整台设备在同一个冲突域、广播域

　　　　　　　　2.设备共享带宽



 （PDU：协议数据单元，在指定的协议层上传送的数据单元）

 二、每一层的工作过程：

参考文献：https://www.cnblogs.com/qishui/p/5428938.html
