[复刻小项目]-WS2812五彩吊坠记录

PART1.项目来源

WS2812-RBG幻彩吊坠 - 嘉立创EDA开源硬件平台 (oshwhub.com)

碎碎念：

最开始是看到b站up主月亮管理员小胡的视频，圆形led挂坠的钥匙扣简直是太酷啦！！就爱这种炫酷小灯耶！(＾－＾)V。买材料是5月份，捡起来做是7月份(╥╯^╰╥)，我反思哈哈哈哈。最后“追本溯源”找到了原版，在原版和改版之间，选择了原版。当初的想法就是原版的arduino系列的芯片接触过，感觉应该比较easy。（然鹅后面由于我电脑驱动出了问题，光是给这个arduino-ATtiny13烧录都用了一下午，最后是莫名其妙的OK了，我都准备放弃了哈哈哈哈，然后又鼓足勇气加油干）后期应该会想办法给它优化，比如真的做出来一个成品后，给它打胶，或者设计一个外壳，毕竟可能会有接触，还是要做好protection!有空一定会填坑。现在的进度是40%。Time:2023年7月13日00:24:43。先趁自己没忘记来写点总结，后面好捡起来。

PART2.材料购买

ws2812b 2020 灯珠（单价0.25一个）地址：包邮2020幻彩七彩内置WS2812B可编程IC雾面LED幻彩灯珠金线铜支架-淘宝网 (taobao.com)

attiny13A-ssu小体积（单价1.72）地址：ATTINY13A-SSU ATTINY13A SOP8贴片小体积 ATMEL单片机全新现货-淘宝网 (taobao.com)

MSK12C01拨动开关（单价0.25）：MSK12C01拨动开关迷你七脚两档贴片带柱MINI7脚侧拨小型电源开关-淘宝网 (taobao.com)

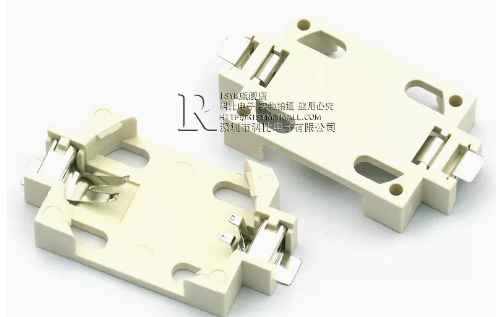

2032电池座（单价0.5）：3V扣子纽扣电池盒2032电池座 CR2032 CR1220外壳电池扣纽扣电池-tmall.com天猫

电池（打个问号）：目前我买的是普通CR2032（单价1元），但是看到有人说可能驱动不了，我还没实测过不清楚。还可以用LIR2032那种可充电的3.6V的纽扣电池（单价5元）主要可充电就很可持续，green!

轻触开关 3*4*2.0MM （单价0.06）：轻触开关 3*4*2.0MM 小龟贴片两脚无柱微型微动按键开关 3x4x2-淘宝网 (taobao.com)

预估一个的总价：7.53~11.53元

关于打板：厚度选1.2mm，太厚不好焊（因为那个灯四个引脚，一侧的两个引脚分别在正反面）

PART3.大致原理

（保留）

PART4.硬件连接

参考文章：Arduino uno作为ISP烧录器，烧录其他arduino板 - 简书 (jianshu.com)

(141条消息) Arduino - 最小系统（基于ATtiny13A）_卢光庆的博客-CSDN博客

主要是焊接led这一块，留的烧录接口直接用Ok线引出来到洞洞板上即可。

焊接led:原博主做了一个焊接模具，这种其实应该上烙铁的，我上来就用风枪没几下就把模具给吹化了，所以没体验到模具的魅力，遗憾！后面就用夹子+烙铁，技巧是把板子立起来，先用镊子把led放在圆形外圈，用烙铁先固定一侧的两个引脚，再去另一面固定另外两个。从被我拉过来的同学那里偷学的哈哈哈，实操起来还是有点费劲，常常是焊好一边又跑了，我的第一版简直是战损版：加热到掉了好几个焊盘and焊坏好几个led。感觉有点分人，这位同学嗖嗖一下子就焊好了T^T，总而言之就是掌握了技巧就比较快，加油！

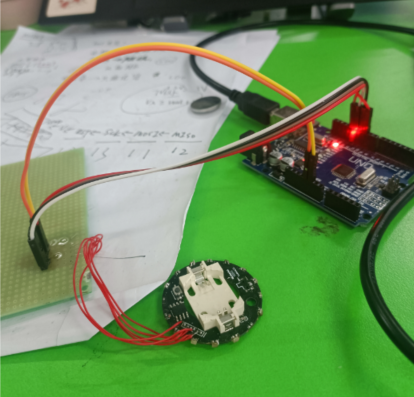

烧录线连接：（需要看一下板子原理图和isp事例程序里面相应的引脚）

Attiny	Arduino uno
GND	GND
V-bat	5V
RST	D10
SCK	D13
MOSI	D11
MISO	D12

PART5.软件烧录

要先让arduino uno作为烧录器，由于arduino IDE里面没有ATtiny 13(本项目的控制)，所以需要手动添加一下，然后配置下，用arduino uno向ATtiny 13上传程序，这里使用的arduino IDE 版本为1.8.19.

STEP1：让arduino uno作为烧录器

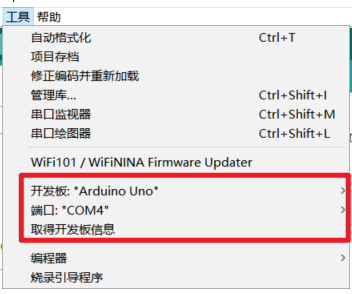

1、打开Arduino，选择开发板为arduino uno，选择端口号（UNO的端口号，之后作为ISP下载ATTiny13程序时也用这个端口号）。

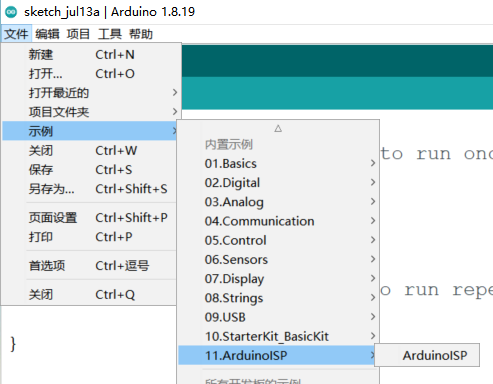

2、打开示例文件：ArduinoISP

3、将示例文件编译上传（一定要uploading!!!）到arduino uno，烧录器制作完成。

STEP2：开发板管理器中添加ATtiny 13

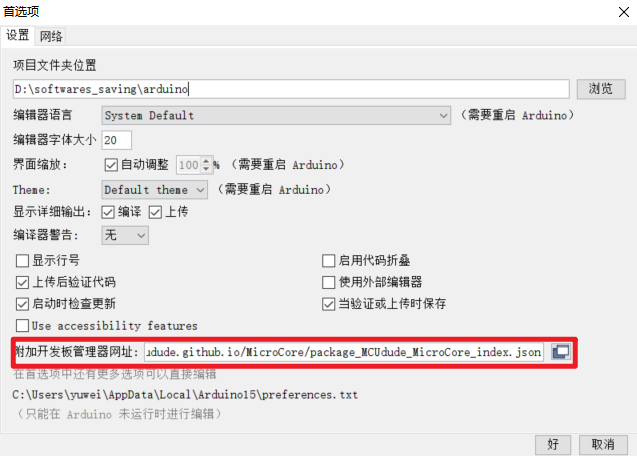

1、菜单中选择“文件”→“首选项”，选择“附加开发板管理地址”按钮。

2.添加网址：

https://mcudude.github.io/MicroCore/package_MCUdude_MicroCore_index.json

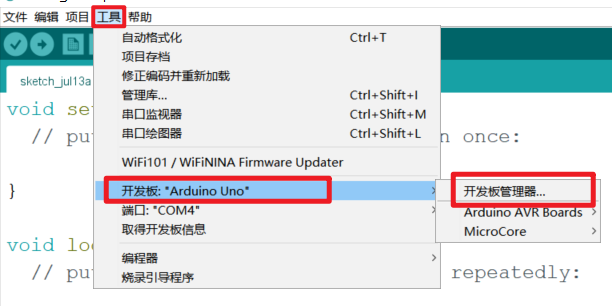

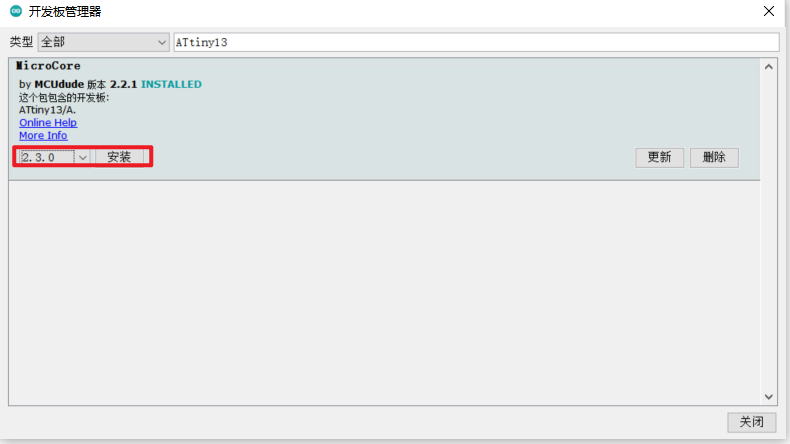

3.在“工具”->'开发板'->打开“开发板管理器”，搜索“ATtiny13”，选择版本，安装：

STEP3：下载程序

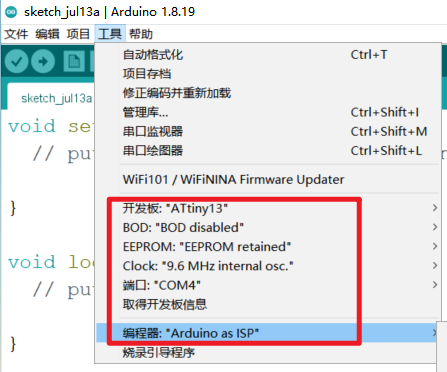

1、配置ATtiny 13

2、开始烧录，注意不要直接点“上传”，而是要去工具栏里找到“通过编程器”上传，这里的编程器其实就是第4步设置的Arduino as ISP，也就是指定了通过uno板进行上传。

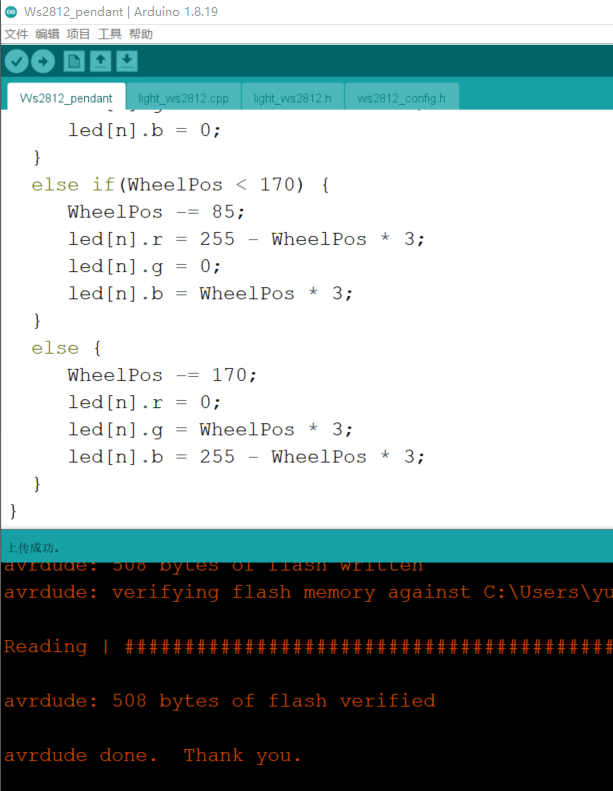

3、烧录疑似成功（因为程序现象没反应出来，也可能是我灯没有完全焊全，导致数据输入不顺利）

PART6.假装复刻成功

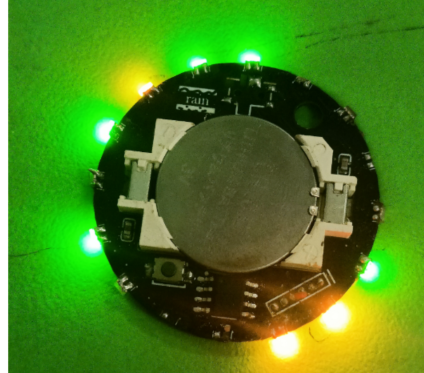

2023年7月13日01:26:29：当时是这样，我本来想用二极管档位测一下有没有焊错的，此时已经通电了，没想到我一测，就点亮了一个led，而且是一直点亮，关电源开关才灭（现在想来应该是给到了一个未知的数据输入），然后我又多测试了一下，发现又点亮了几个，然后可能我稍微一动，颜色会变。这样大大概可以说明我的程序没下进去，因为我摁按键它一点切换的反应也没有，也可能是灯没完全串在一起，所以还是个挺半成品的，所以打算后期再焊一个完完整整的烧录来验证。

第一次尝试over!

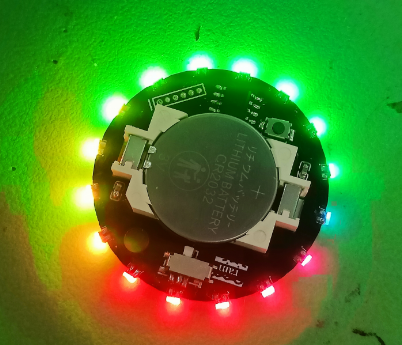

2023年7月13日15:16:00：用z同学焊的板子测试了一下，成功了！所以这个方案是可行的耶，开心(*^▽^*)，后续再补充一下细节。
