序列图将交互关系表示为一个二维图。纵向是时间轴，时间沿竖线向下延伸。
横向轴代表了在协作中各独立对象的类元角色。类元角色用生命线表示。当对象存在时，角色用一条虚线表示，当对象的过程处于激活状态时。生命线是一个双道线。
消息用从一个对象的生命线到还有一个对象生命线的箭头表示。箭头以时间顺序在图中从上到下排列。
序列图中涉及的元素：

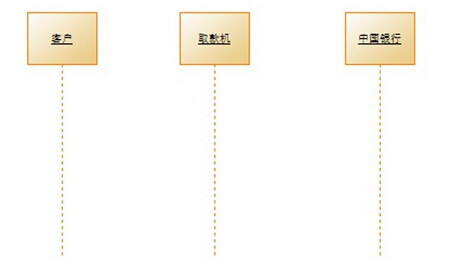

生命线
生命线名称可带下划线。
当使用下划线时，意味着序列图中的生命线代表一个类的特定实例
同步消息
发送人在它继续之前，将等待同步消息响应。
异步消息
在发送方继续之前，无需等待响应的消息。
凝视
约束
约束的符号非常easy。格式是: [Boolean Test]
组合片段

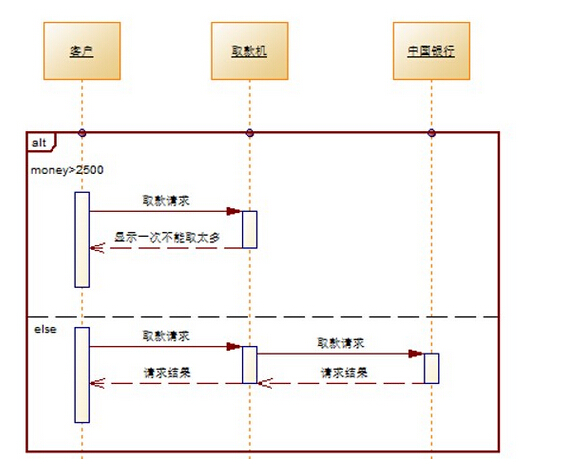

抉择（Alt）
抉择用来指明在两个或很多其它的消息序列之间的相互排斥的选择。相当于经典的if..else..抉择在不论什么场合下仅仅发生一个序列。 能够在每一个片段中设置一个临界来指示该片段能够执行的条件。else 的临界指示其它不论什么临界都不为 True 时应执行的片段。
假设全部临界都为 False 而且没有 else，则不执行不论什么片段。

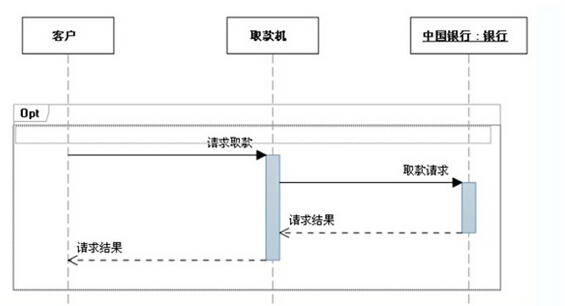

选项（Opt）
包括一个可能发生或不发生的序列

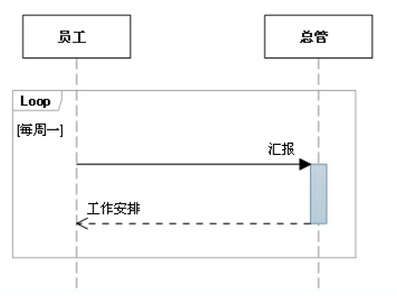

循环（Loop）
片段反复一定次数。 能够在临界中指示片段反复的条件。

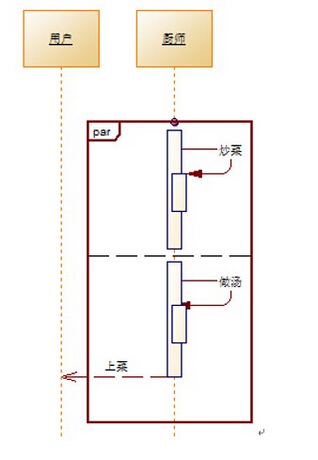

并行（Par）
